Zuordnungslayer
In diesem Kapitel erfahren Sie, wie Sie Zuordnungslayer für Abteile und Räume in Grundrissen einzeichnen. Zuordnungslayer sind visuelle Bereiche, die Sie mit Knoten Ihrer Gebäudehierarchie verknüpfen und die Abteile und Räume in der Bedienansicht interaktiv sichtbar machen.
Abteil-Zuordnungslayer erstellen

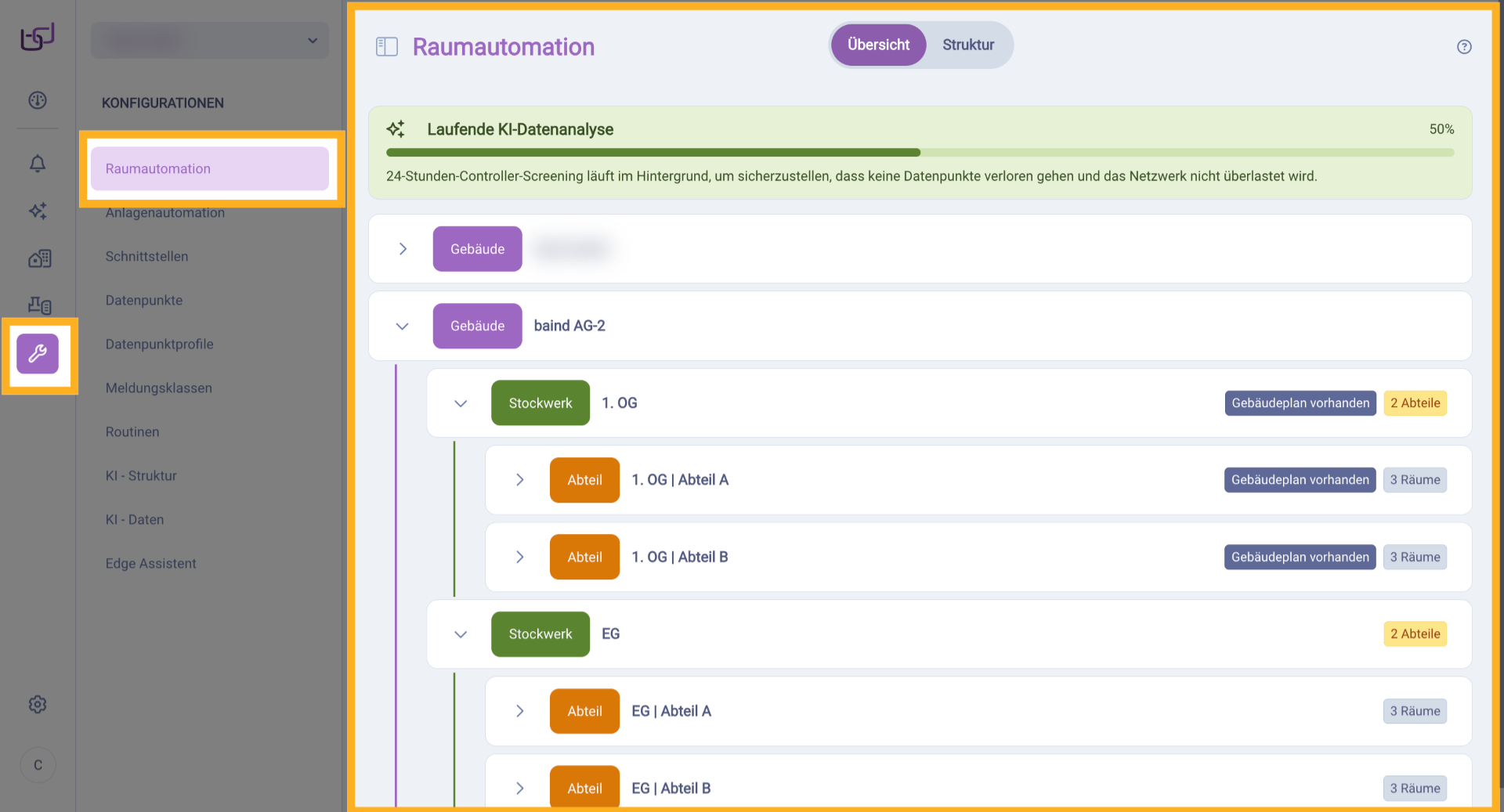

1. Raumautomation-Übersicht öffnen
Sie befinden sich in der Seitenleiste im Bereich „Konfigurationen" unter „Raumautomation". In der Übersicht sehen Sie die Gebäudehierarchie mit allen Stockwerken und ihren Abteilen.

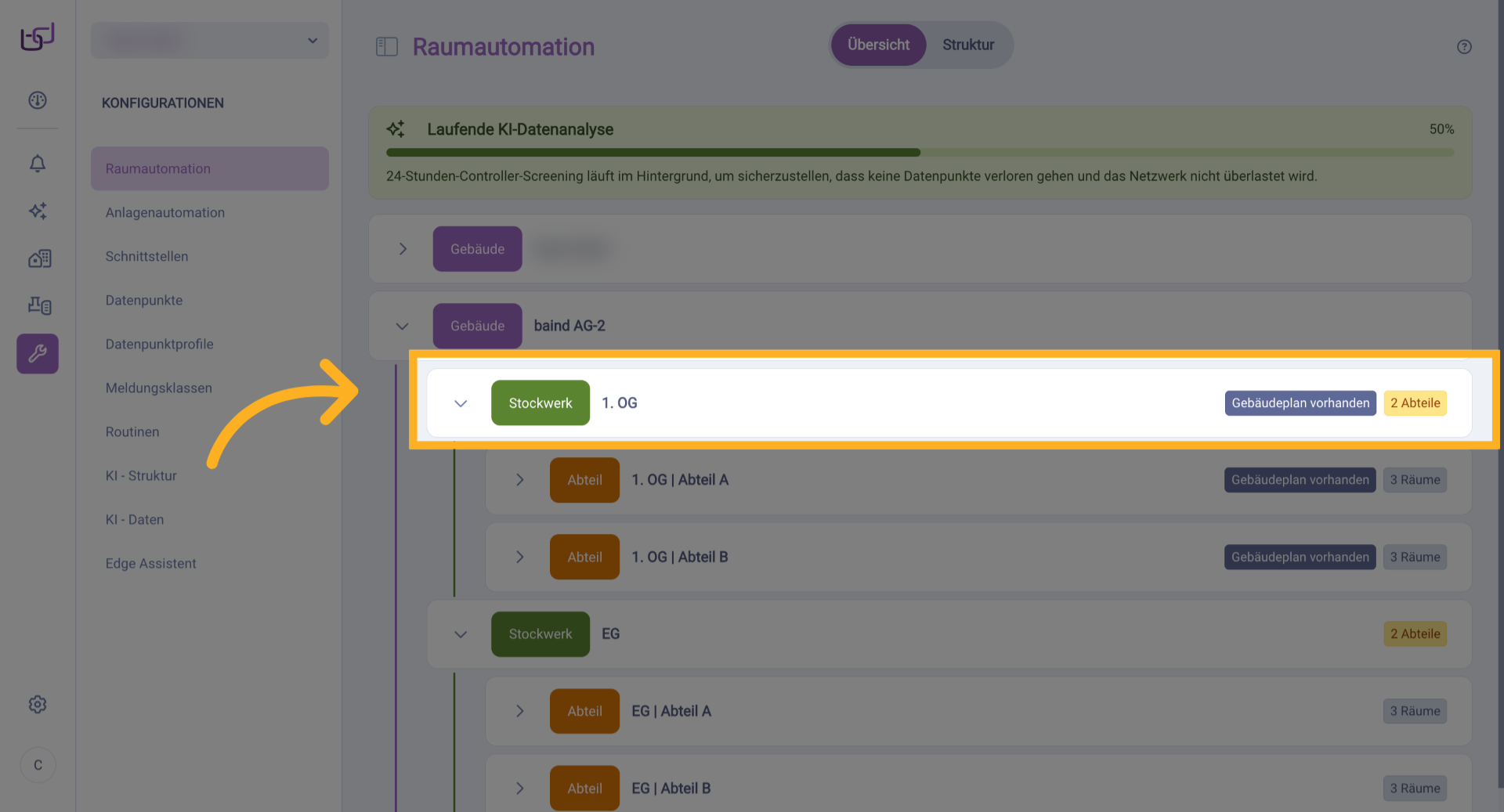

2. Stockwerk auswählen
Klicken Sie auf das Stockwerk, für das Sie Zuordnungslayer einzeichnen möchten.

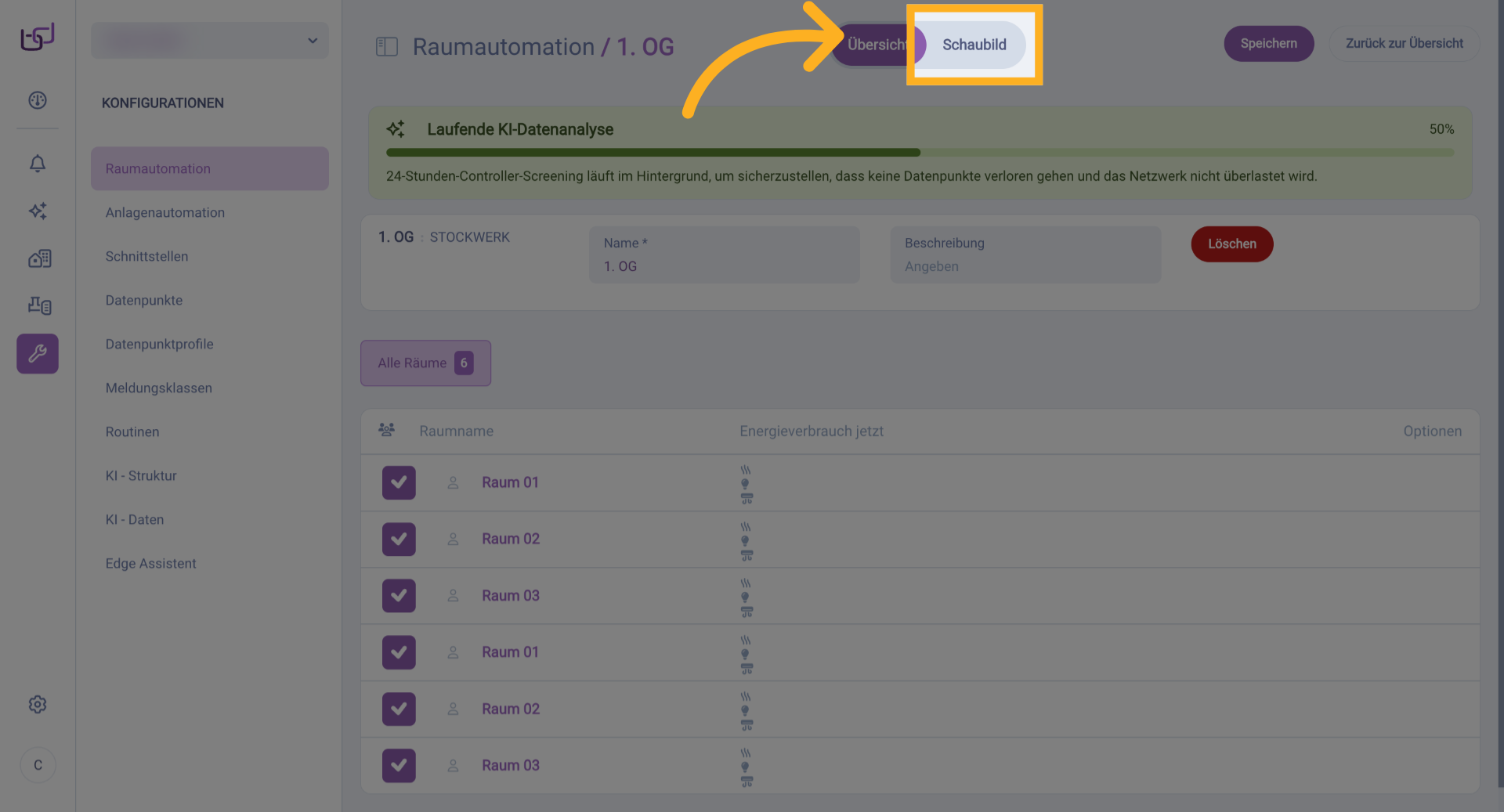

3. Schaubild öffnen
Wechseln Sie zum Tab „Schaubild", um den Grundriss-Editor zu öffnen. Hier können Sie mit der Arbeitsfläche interagieren und Zuordnungslayer auf dem hinterlegten Grundriss platzieren.

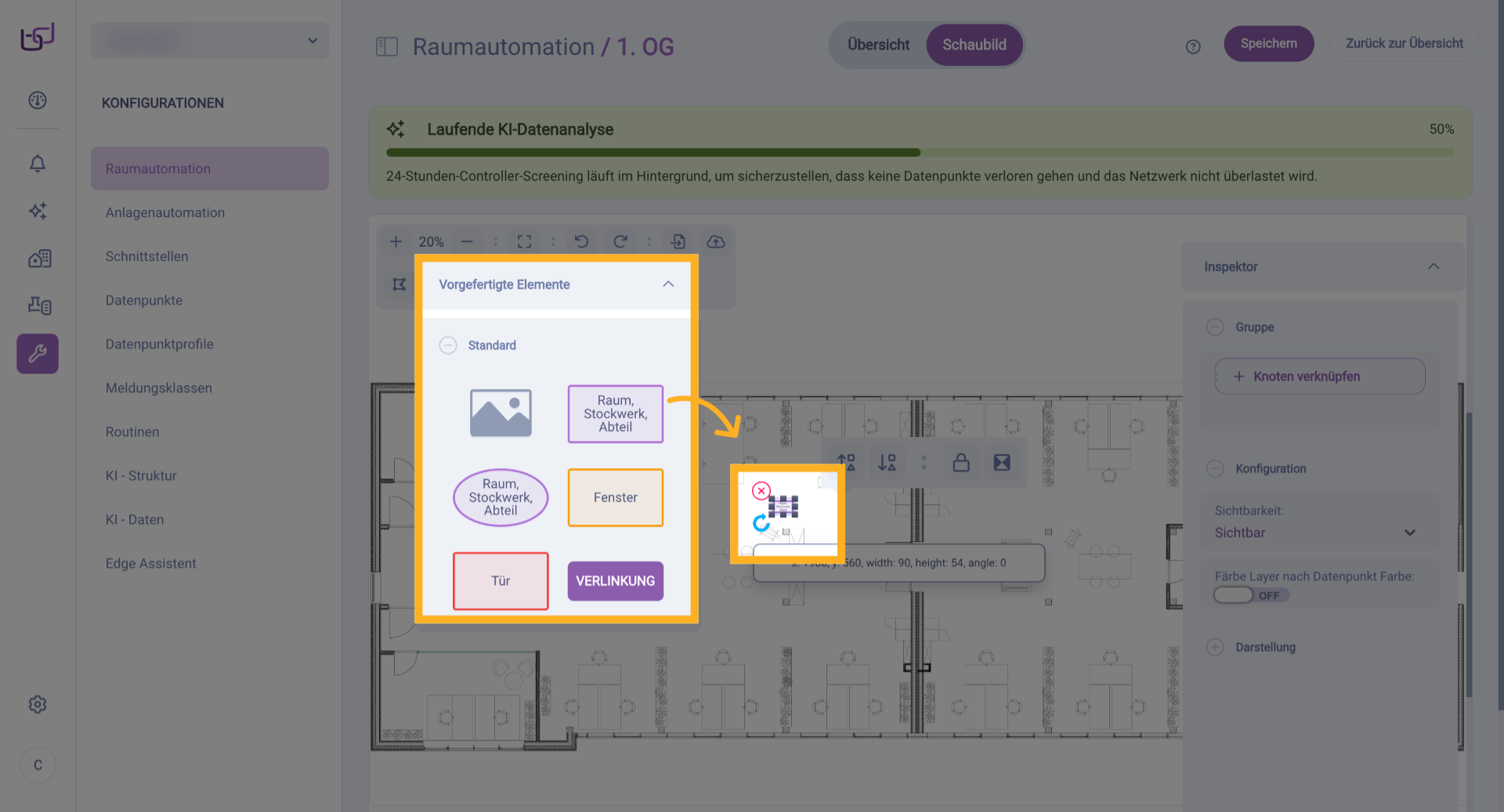

4. Zuordnungslayer-Element auswählen
Öffnen Sie den Bereich „Vorgefertigte Elemente" und ziehen Sie das Element „Raum, Stockwerk, Abteil" per Drag & Drop auf die Arbeitsfläche. Dieses Element dient zur Erstellung von Zuordnungslayern.

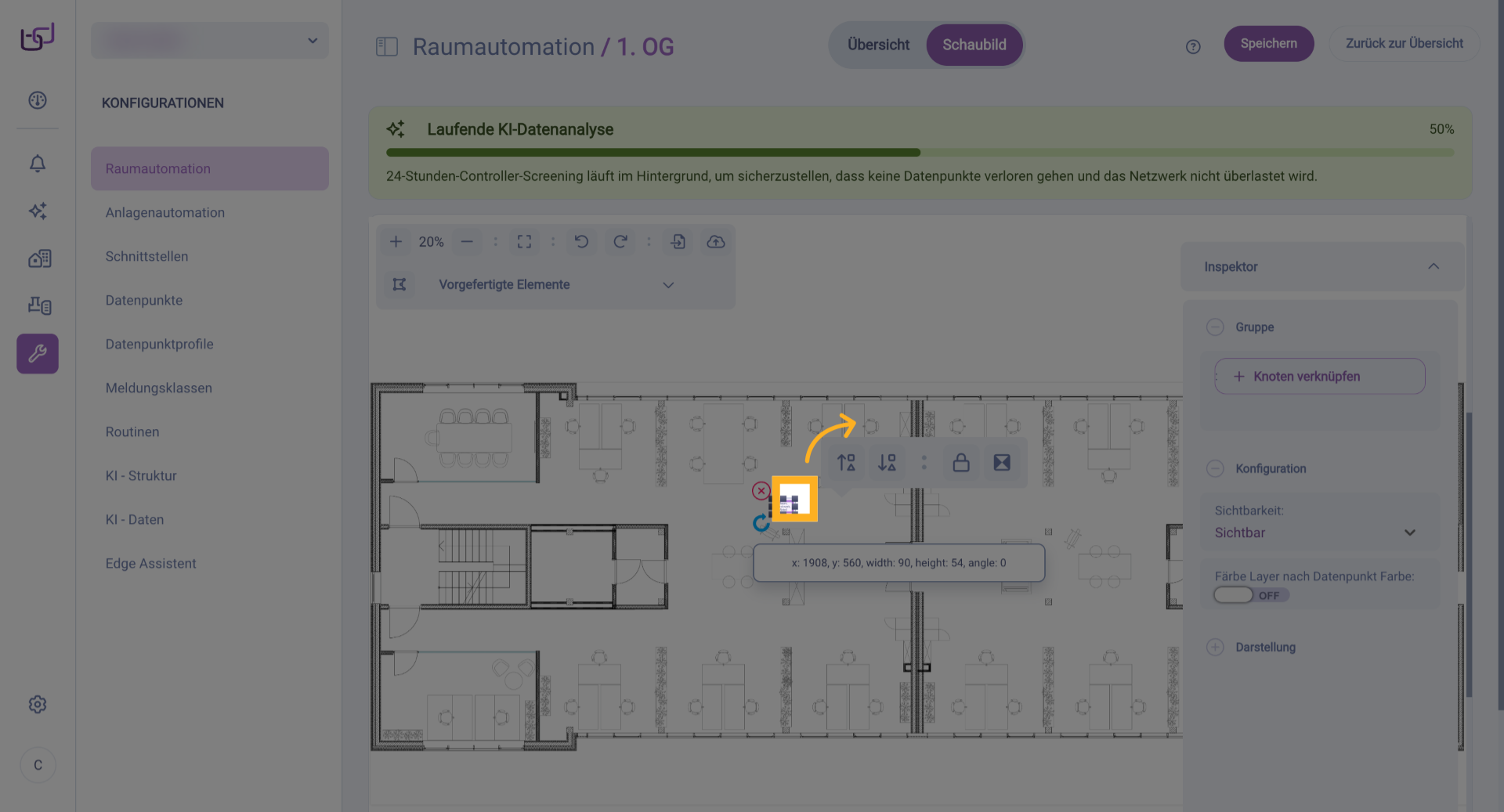

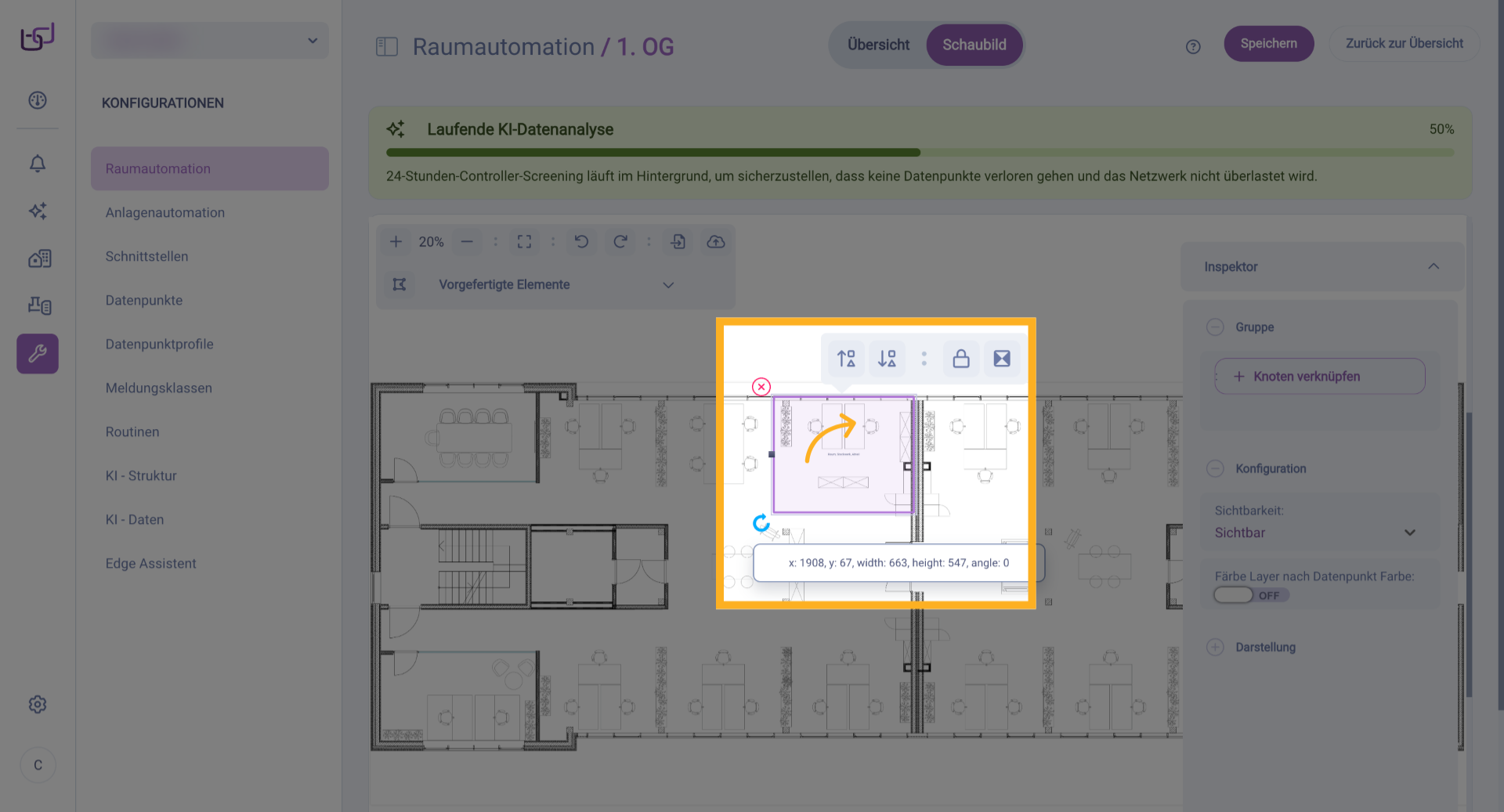

5. Größe anpassen
Das Zuordnungslayer-Element wird auf der Arbeitsfläche platziert. Sie können die Größe anpassen, indem Sie an den Anfasspunkten an den Ecken und Kanten ziehen.
6. Layer über Grundrissbereich positionieren
Ziehen Sie das Element auf die gewünschte Größe und positionieren Sie es so, dass es den entsprechenden Bereich im Grundriss abdeckt.

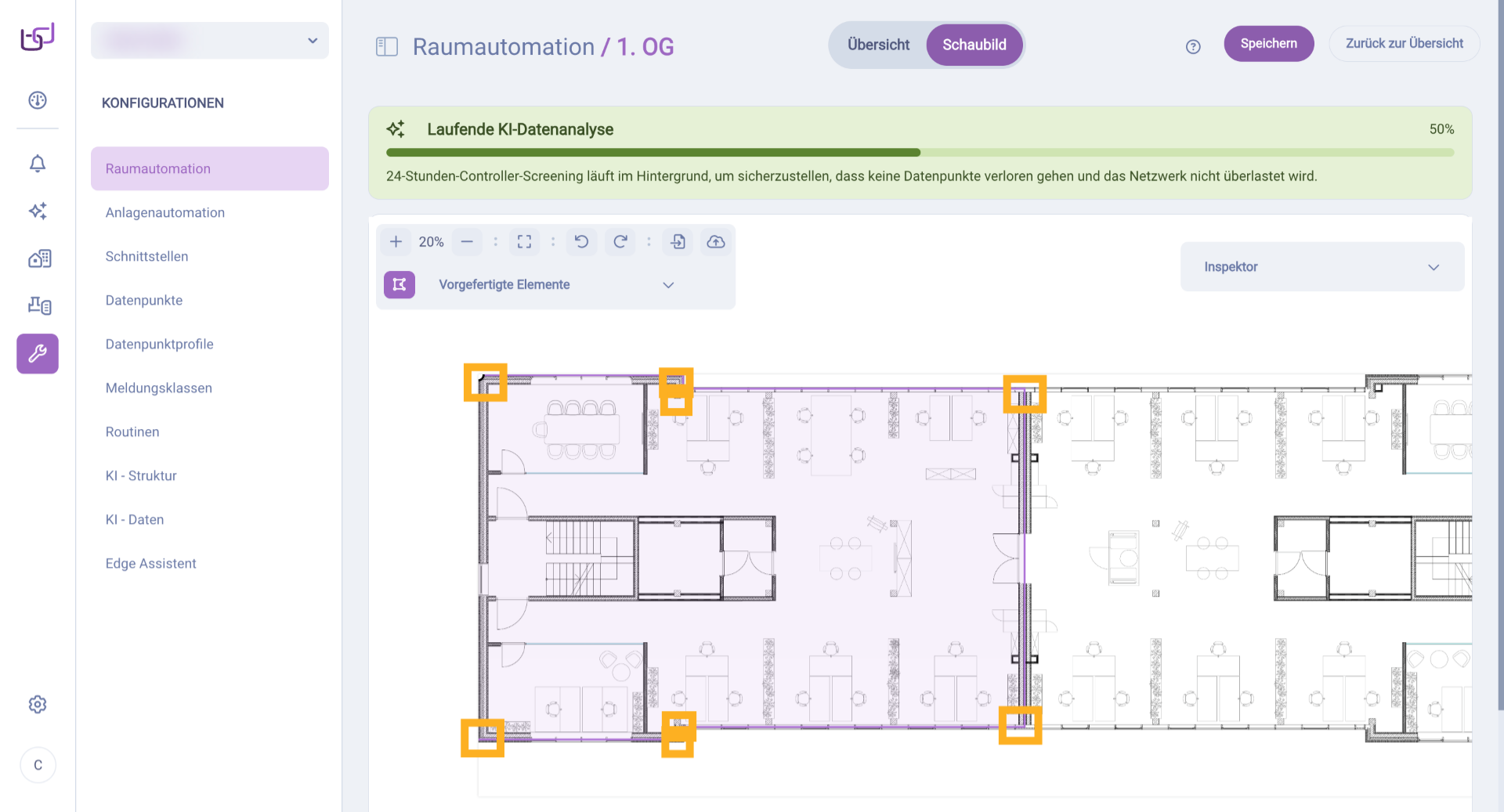

7. Bereich vollständig abdecken
Passen Sie die Position und Größe des Layers so an, dass er den gewünschten Abteilbereich im Stockwerksplan vollständig abdeckt.

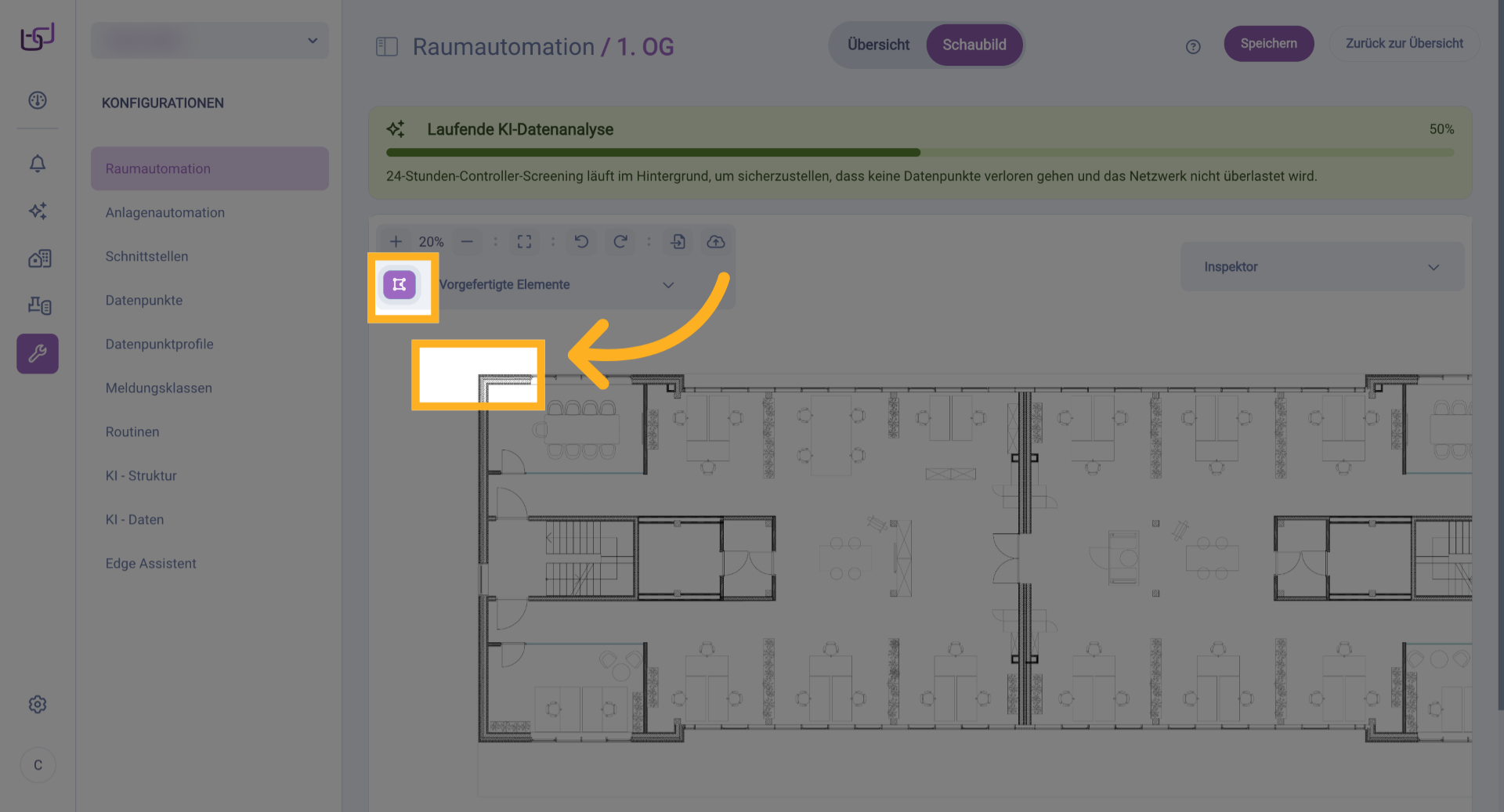

8. Layer duplizieren
Zuordnungslayer lassen sich mit Copy & Paste duplizieren. Dies ist besonders praktisch bei symmetrischen Grundrissen, da Sie so gleich große Bereiche schnell erstellen können.

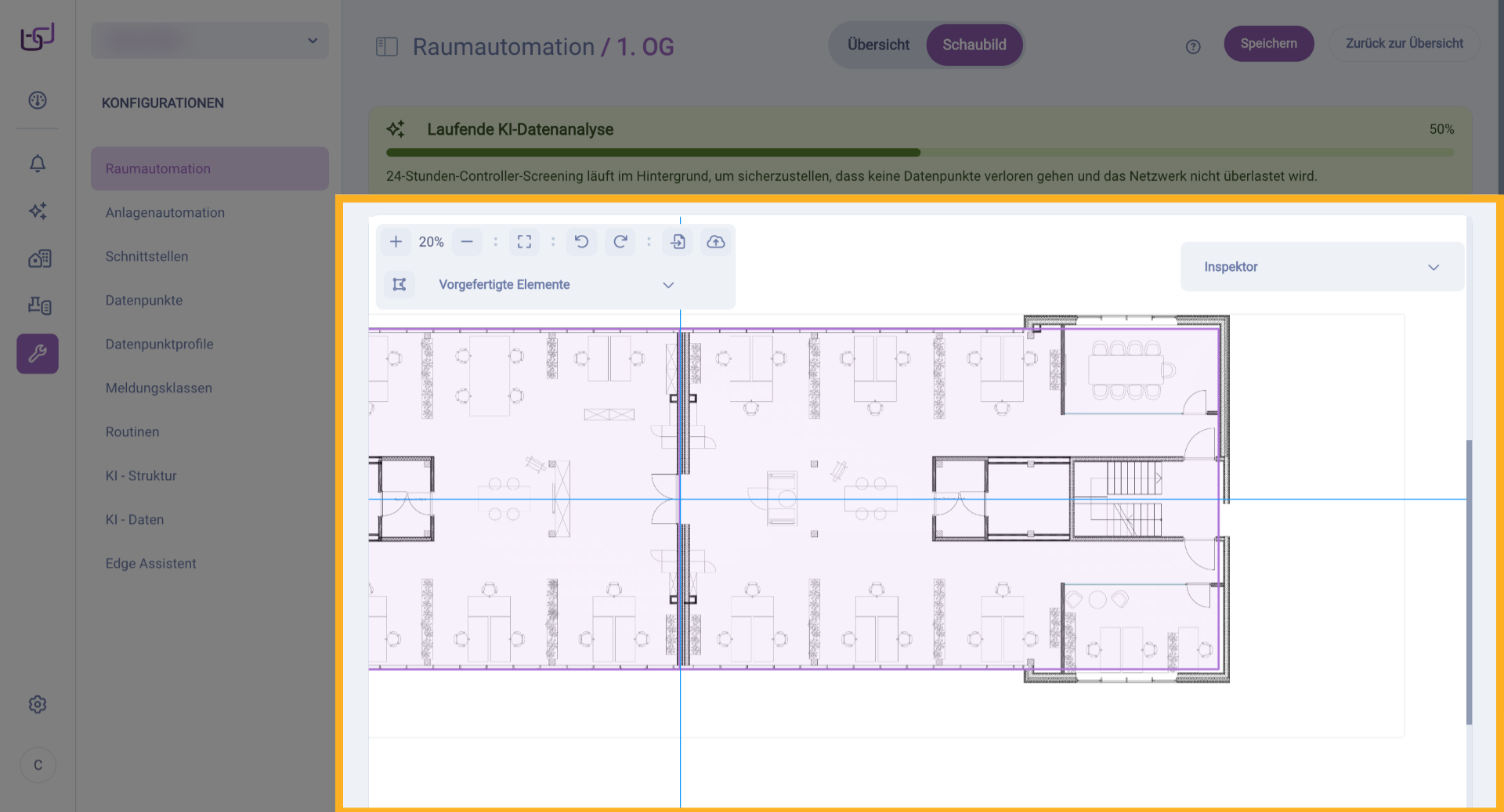

9. Ausrichtung mit Hilfslinien
Beim Verschieben von Layern erscheinen blaue Hilfslinien, die Ihnen helfen, Layer präzise aneinander auszurichten. Diese Snap-Funktion erleichtert die exakte Positionierung.
10. Knoten verknüpfen
Klicken Sie auf den Layer, den Sie mit einem Knoten verknüpfen möchten. Im rechten Inspektor-Panel klicken Sie auf die Option „+ Knoten verknüpfen".

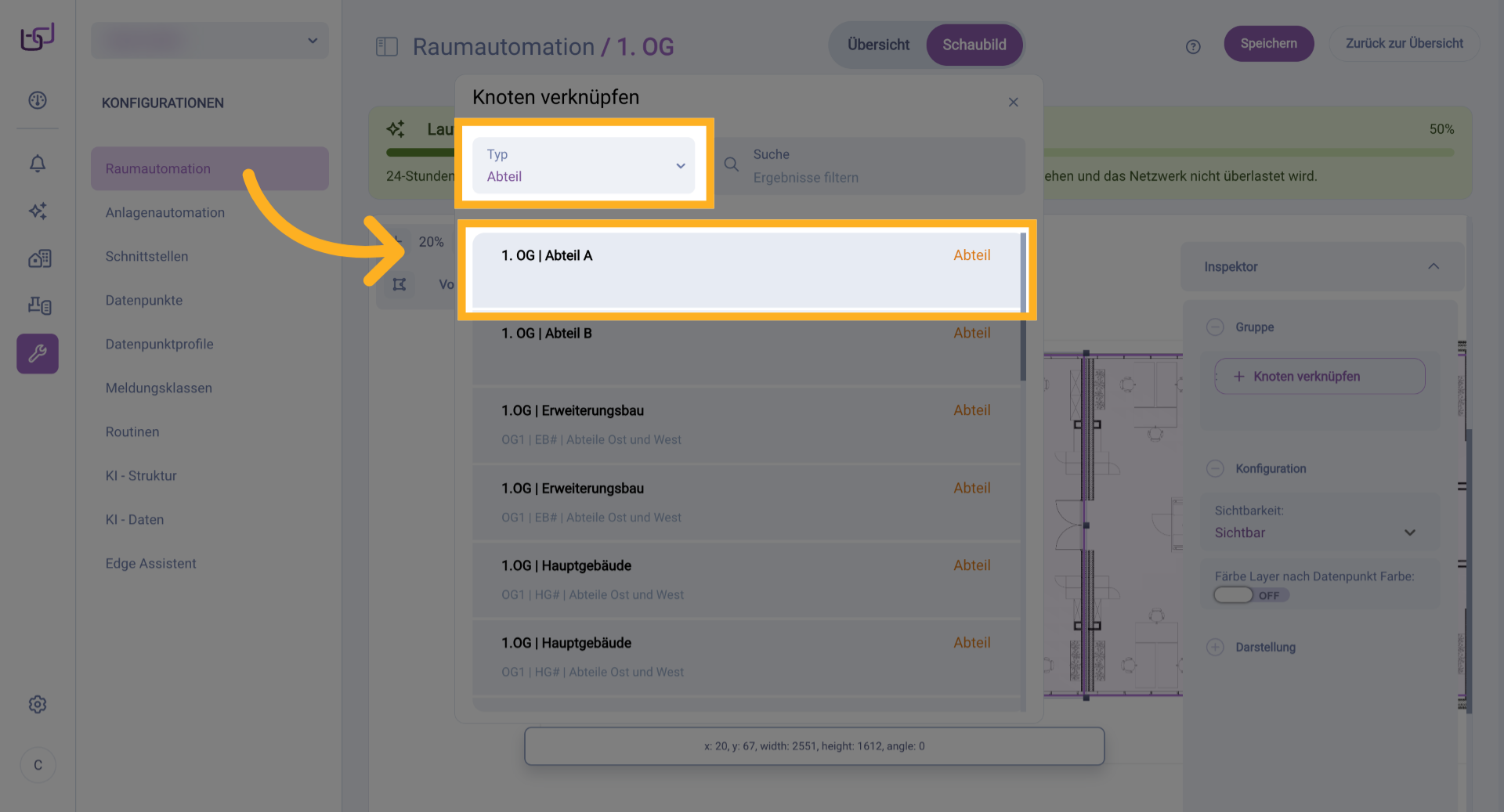

11. Abteil-Knoten auswählen und verknüpfen
Im Dialog „Knoten verknüpfen" wählen Sie den Typ „Abteil" aus. Klicken Sie auf das gewünschte Abteil, beispielsweise „1. OG | Abteil A". Der Layer wird nun mit diesem Abteil-Knoten verknüpft und im Inspektor rechts angezeigt.

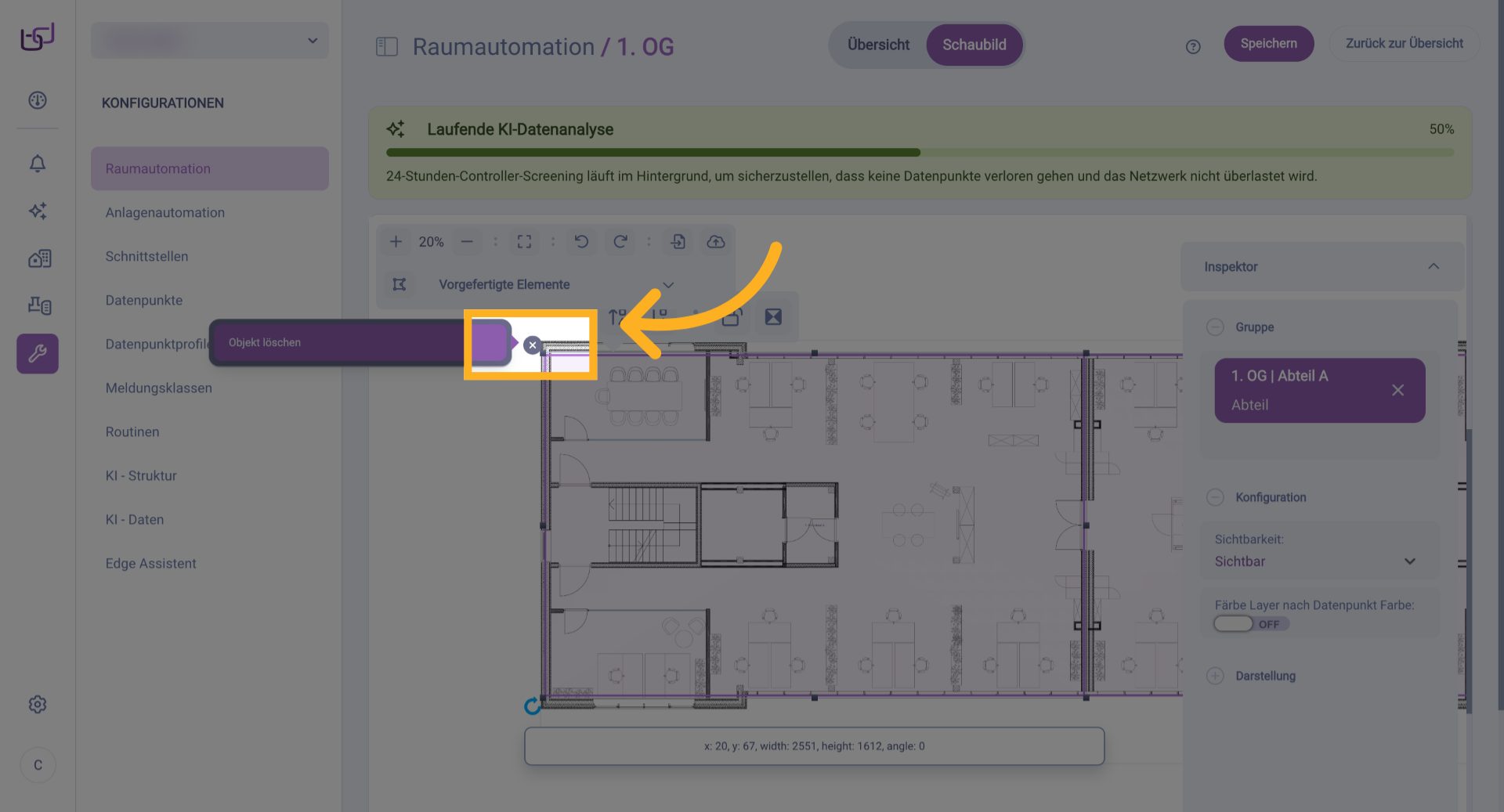

12. Layer sperren
Best Practice: Sperren Sie den verknüpften Layer über das Schloss-Symbol in der Werkzeugleiste. Gesperrte Layer bleiben fixiert und werden nicht versehentlich verschoben, wenn Sie durch Klicken und Ziehen über die Arbeitsfläche navigieren.
13. Layer löschen
Falls Sie einen Layer entfernen möchten, klicken Sie auf das X-Symbol in der Werkzeugleiste oberhalb des ausgewählten Elements.

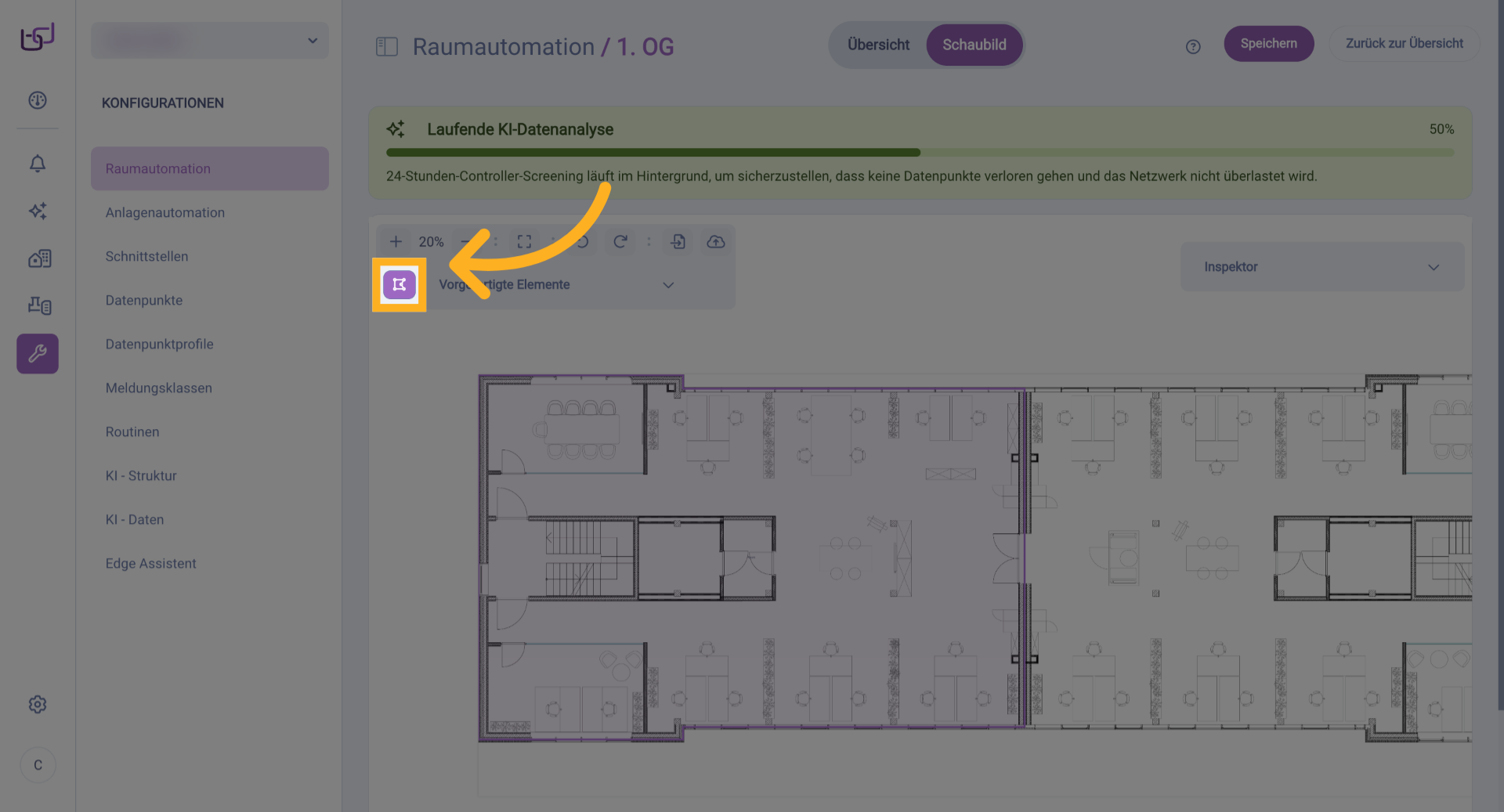

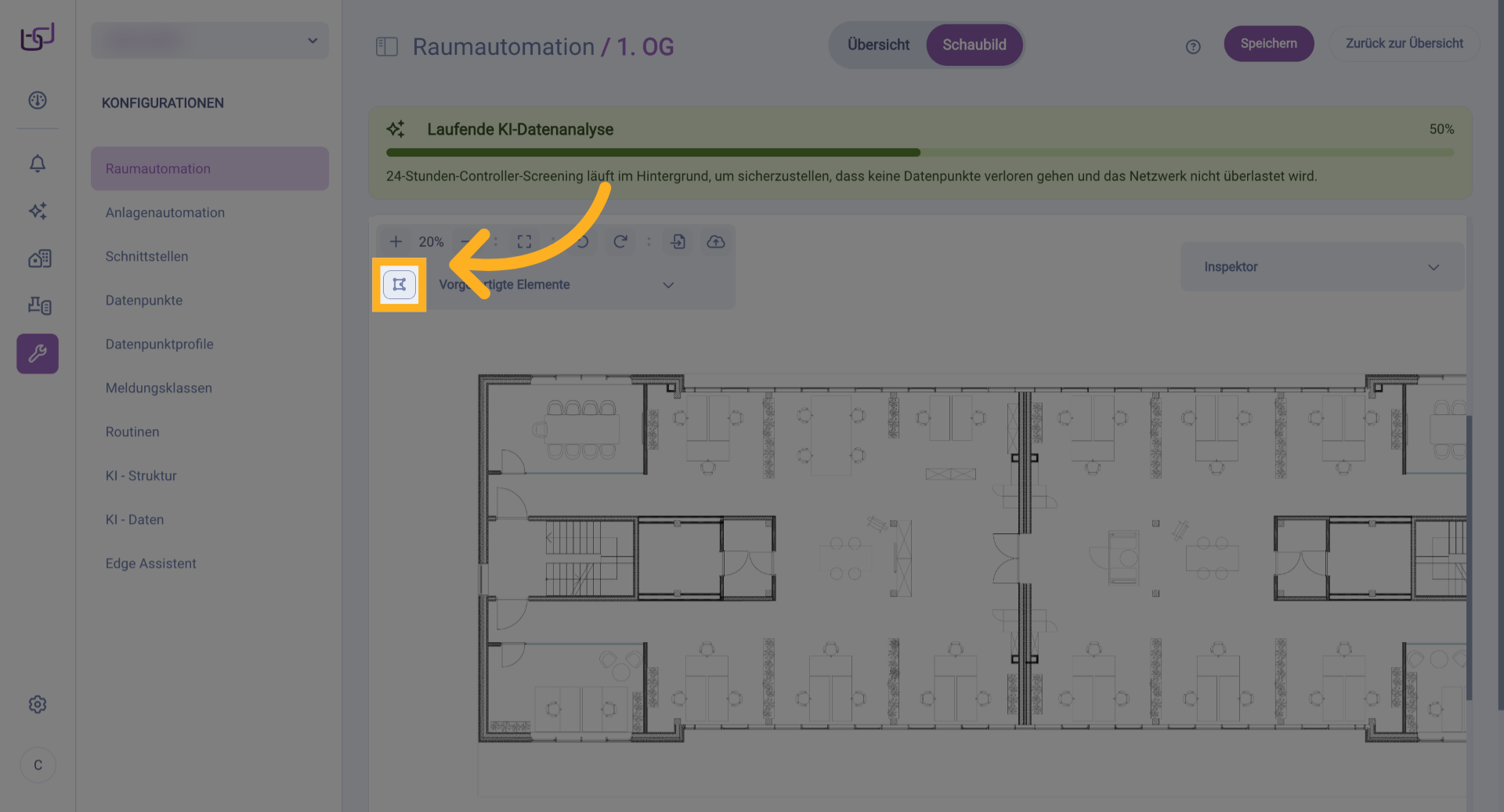

14. Freihand-Modus aktivieren
Für Grundrisse mit komplexen Formen, die nicht rechteckig sind, aktivieren Sie den Freihand-Modus durch Klick auf das Symbol in der oberen Werkzeugleiste.
15. Freihand-Modus erkennbar
Der aktivierte Freihand-Modus wird durch die Designfarbe (lila) am Symbol angezeigt. Sie können nun beliebige Polygone zeichnen.

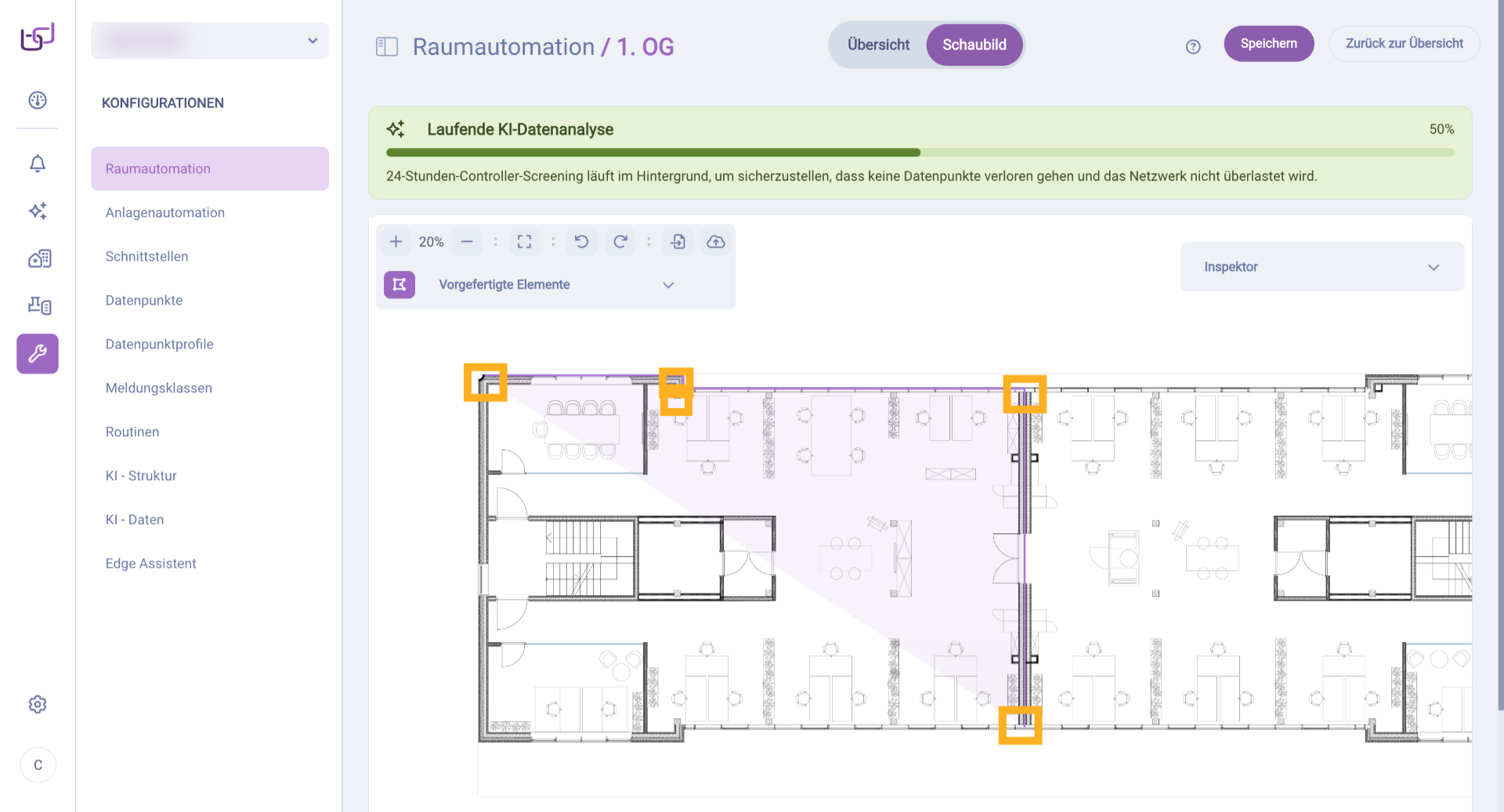

16. Polygon-Punkte setzen
Klicken Sie nacheinander auf jede Ecke des gewünschten Bereichs im Grundriss, um die Form festzulegen. Mit jedem Klick wird ein neuer Eckpunkt des Polygons gesetzt.
17. Komplexe Formen nachzeichnen
Setzen Sie weitere Punkte, um die komplette Form des Bereichs nachzuzeichnen. Die Verbindungslinien zwischen den Punkten werden automatisch erzeugt.
18. Polygon abschließen
Beenden Sie das Polygon entweder durch Klick auf den Startpunkt oder durch Rechtsklick. Bei Rechtsklick werden der letzte und der erste Punkt automatisch verbunden.
19. Freihand-Modus deaktivieren
Deaktivieren Sie den Freihand-Modus nach Fertigstellung des Polygons, indem Sie erneut auf das Stift-Symbol klicken.

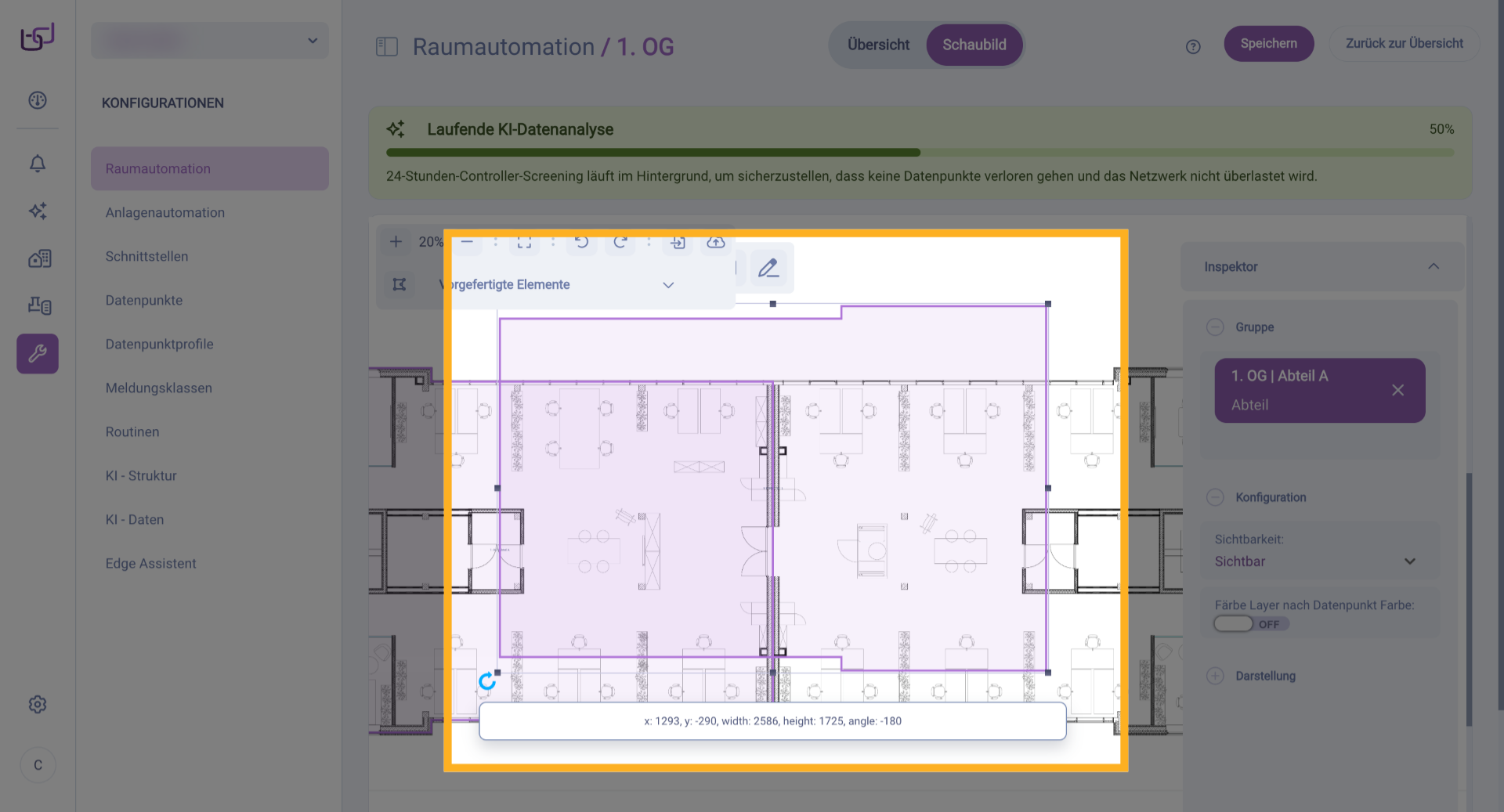

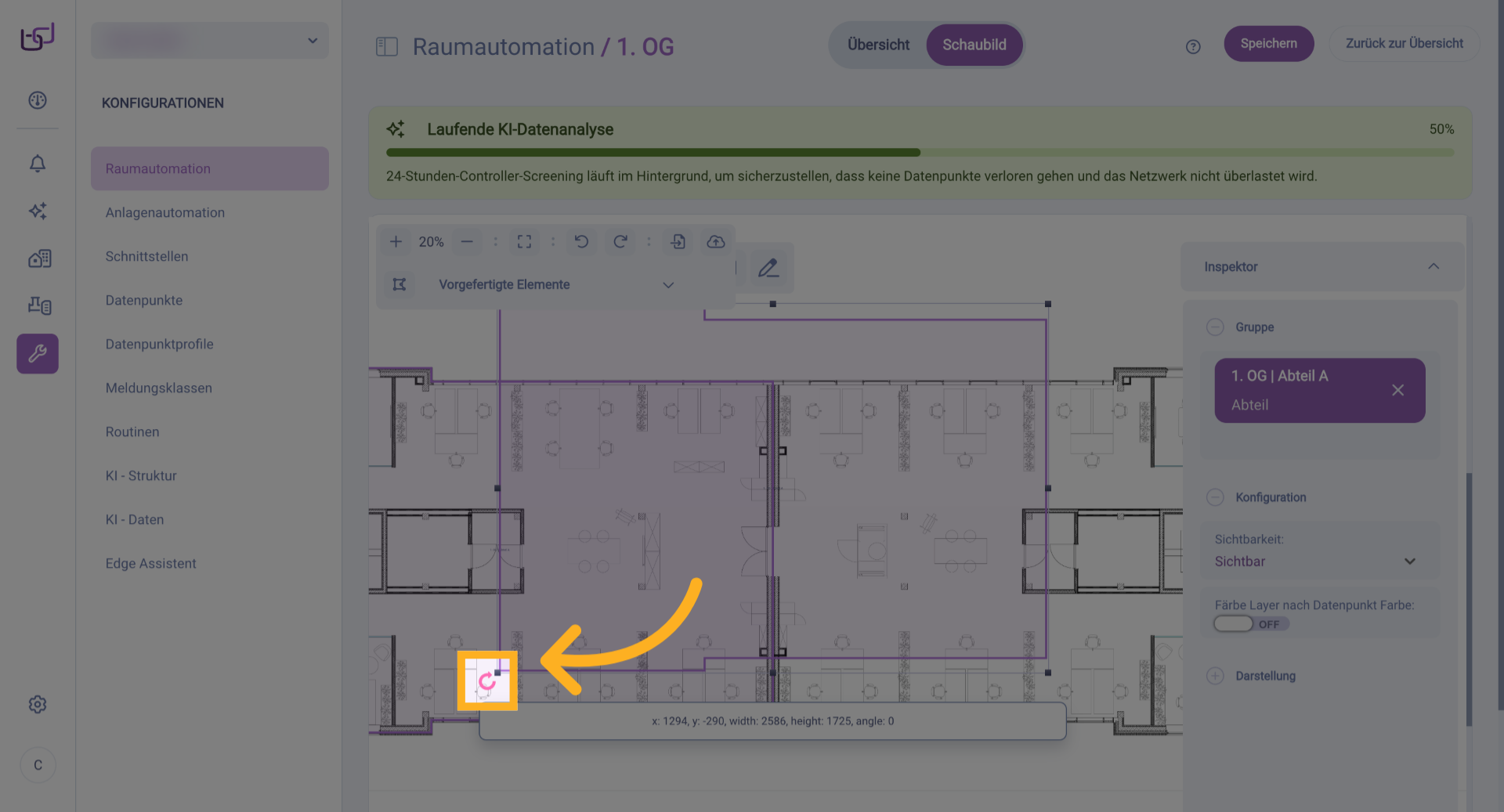

20. Layer drehen
Alle Layer lassen sich mit dem Kreissymbol am unteren Rand drehen. In diesem Fall wurde der Layer dupliziert und wird nun gedreht, damit er auf die andere Seite des Grundrisses passt.
21. Rotation anpassen
Layer lassen sich beliebig im Winkel drehen, um sie optimal an die Gebäudegeometrie anzupassen.
22. Layer sperren und speichern
Best Practice: Sperren Sie alle Layer über das Schloss-Symbol. Klicken Sie anschließend auf „Speichern" oben rechts, um alle Abteil-Layer zu sichern.

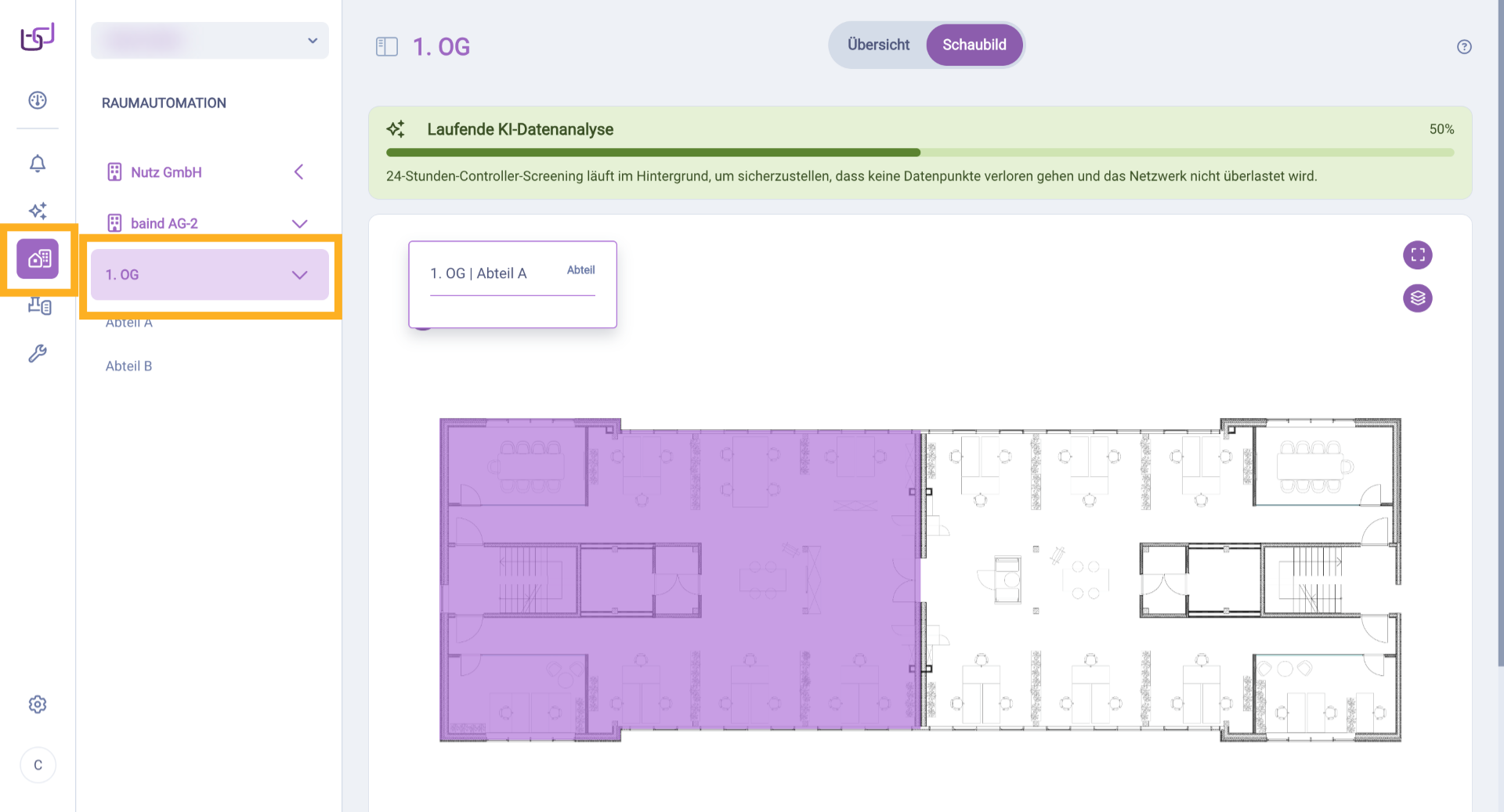

23. Abteile in Bedienansicht
Wechseln Sie in die Bedienansicht der Raumautomation. Wenn Sie mit der Maus über den Grundriss fahren, werden die Abteile nun als interaktive, farbig hinterlegte Bereiche angezeigt.

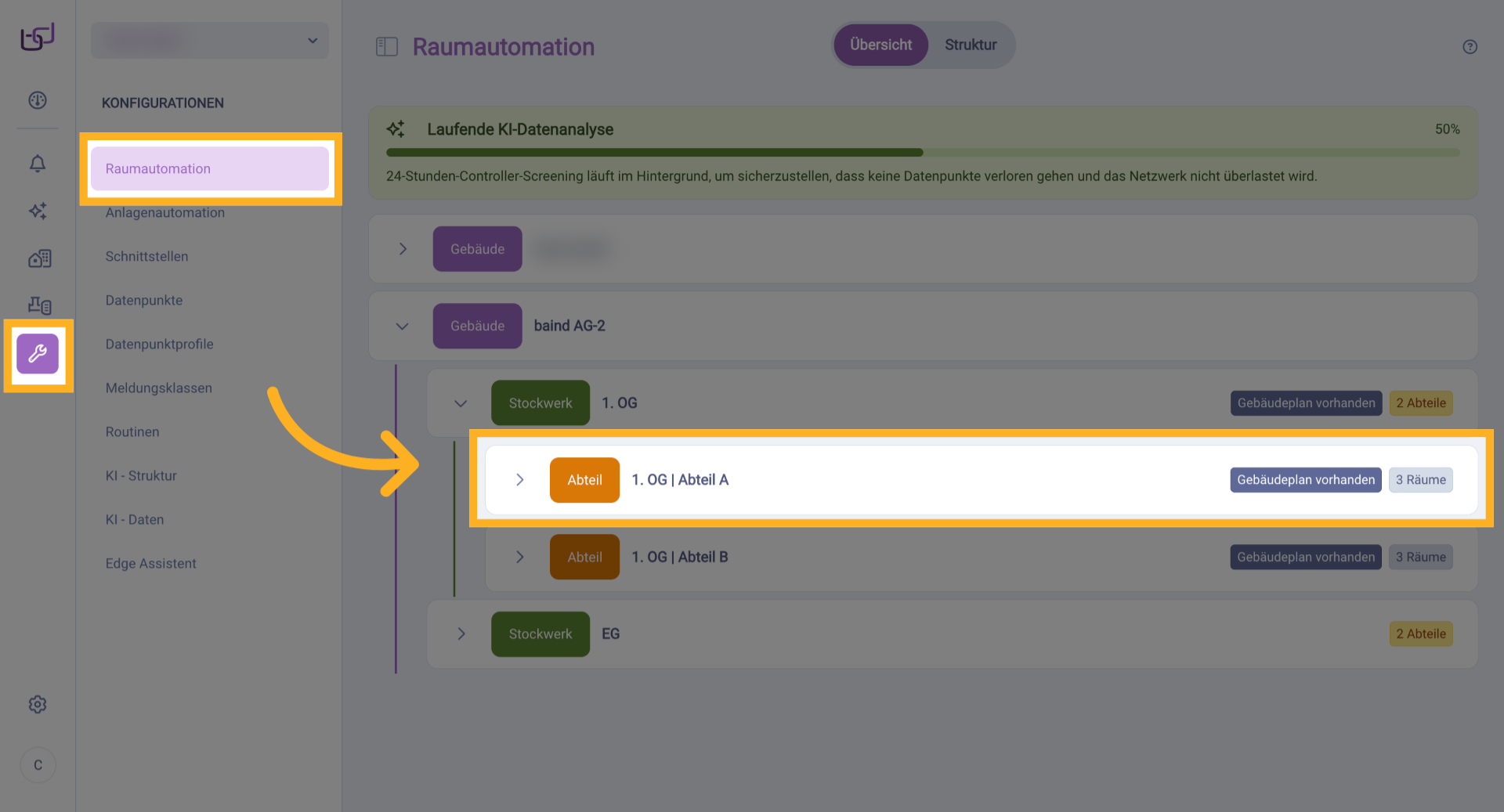

24. Abteil in Konfiguration auswählen
Um Raum-Zuordnungslayer zu erstellen, wechseln Sie zurück in die Konfigurationsansicht und wählen Sie das entsprechende Abteil aus.
Raum-Zuordnungslayer erstellen
25. Raum-Layer anlegen
Wechseln Sie zum Tab „Schaubild" des Abteils. Hier können Sie nun wie bei den Abteil-Layern alle Raum-Zuordnungslayer anlegen: Element auswählen, platzieren und skalieren.
26. Runder Zuordnungslayer
Falls Sie einen runden Zuordnungslayer benötigen, steht Ihnen ein spezieller runder Layer zur Verfügung. Ziehen Sie diesen per Drag & Drop auf die Arbeitsfläche.

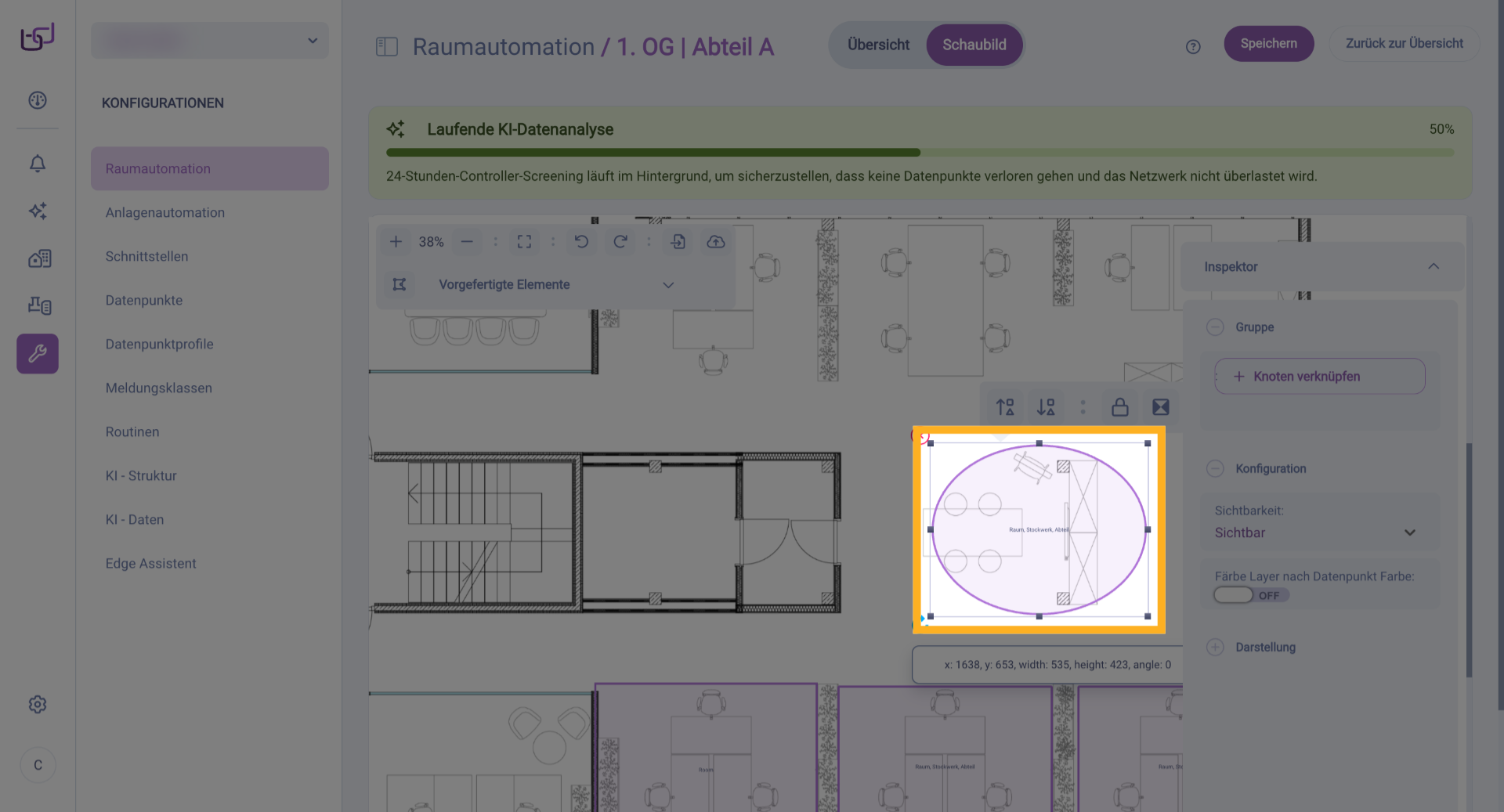

27. Runden Layer anpassen
Der runde Layer lässt sich auf alle runden Formen ziehen, von Kreise bis zum Oval.
28. Kurven im Freihand-Modus
Im Freihand-Modus können Sie auch Kurven zeichnen. Halten Sie die linke Maustaste gedrückt, während Sie einen Punkt setzen. Es entsteht ein Strich, mit dem Sie den Punkt zu einer Kurve formen können.

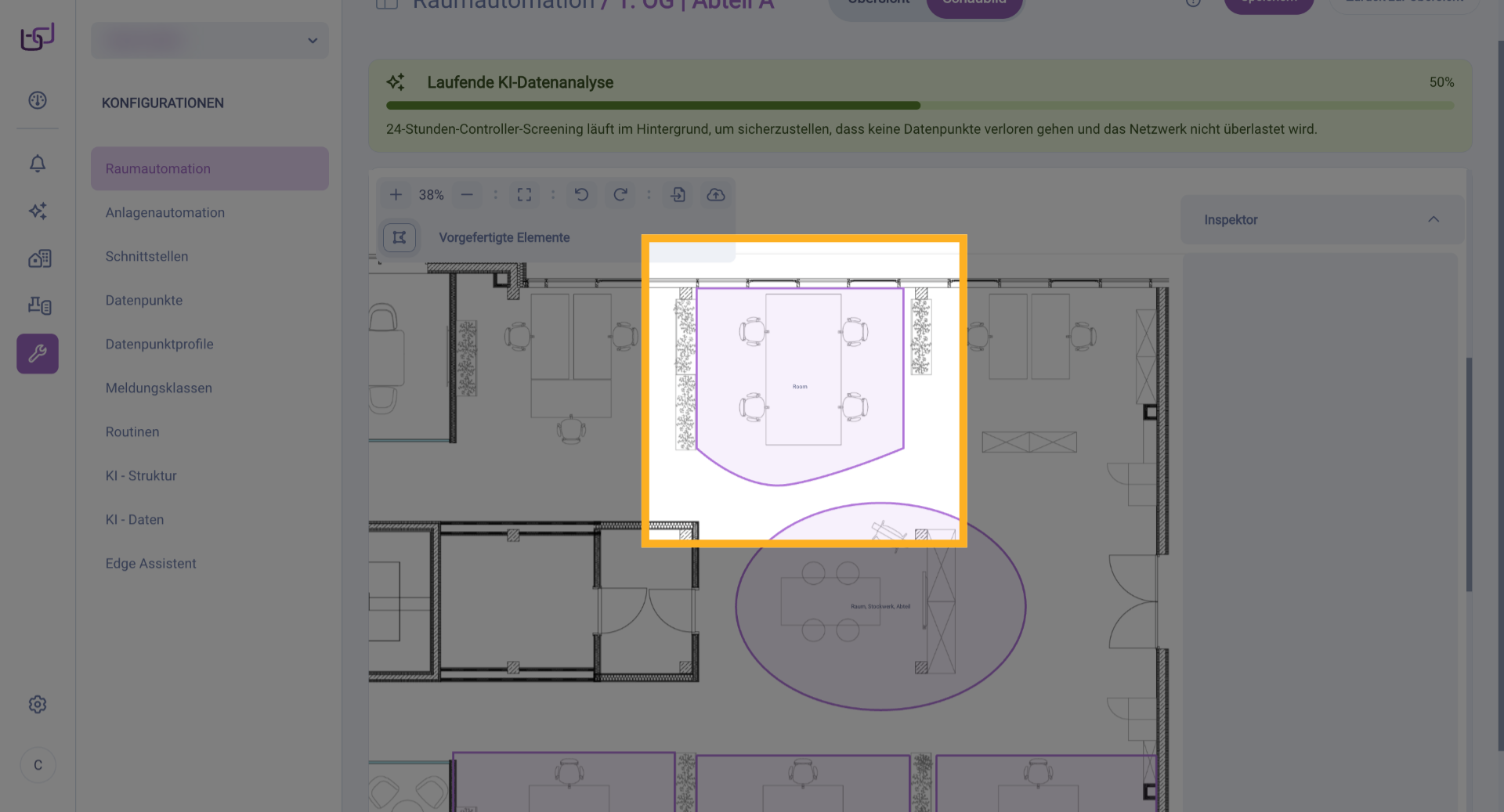

29. Kombinierte Formen
Durch die Kombination von geraden Linien und Kurven im Freihand-Modus lassen sich beliebige komplexe Formen mit Ecken und Rundungen nachbilden.

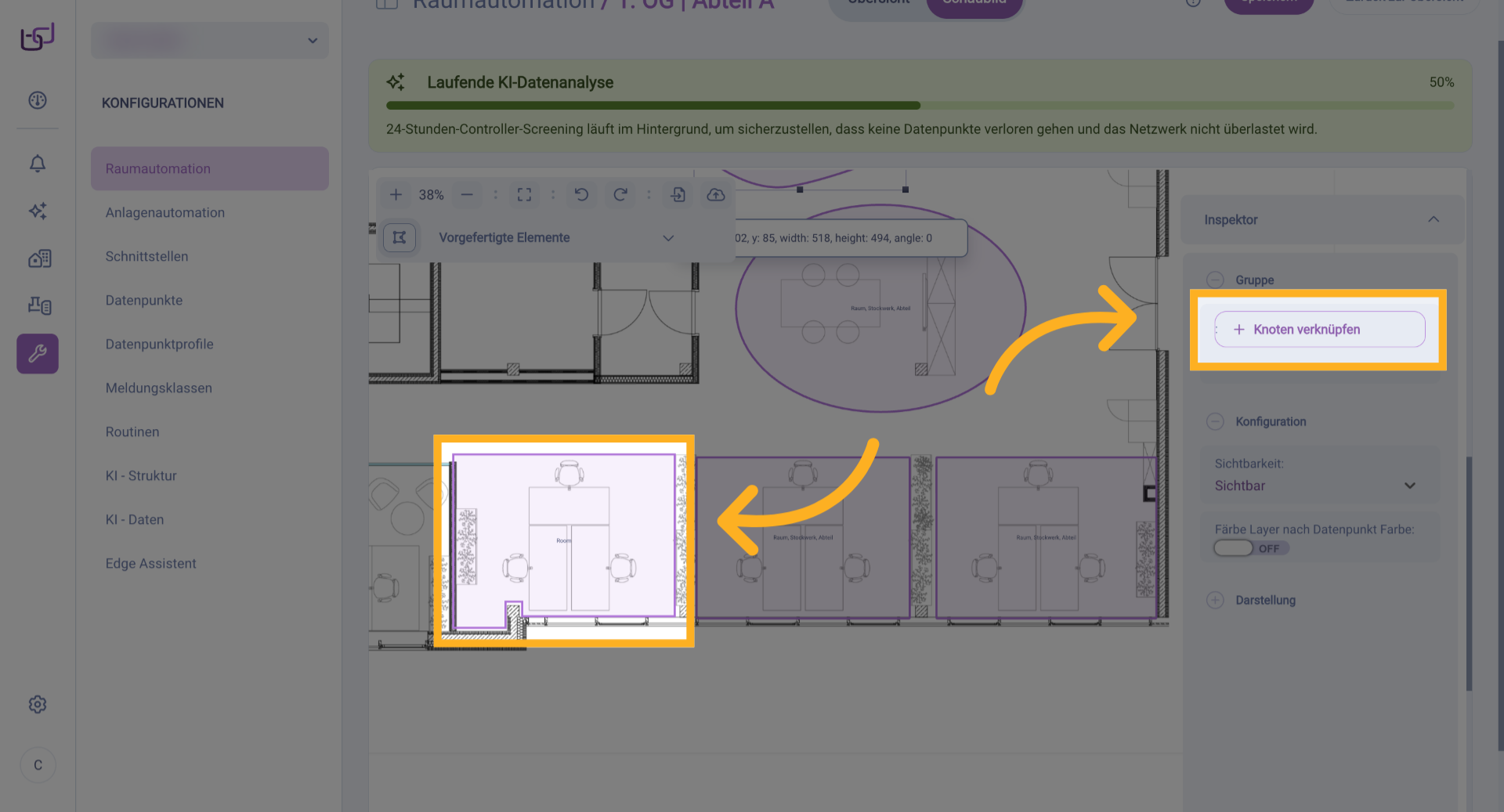

30. Knoten verknüpfen
Klicken Sie auf einen erstellten Layer und dann im rechten Inspektor-Panel auf „+ Knoten verknüpfen".

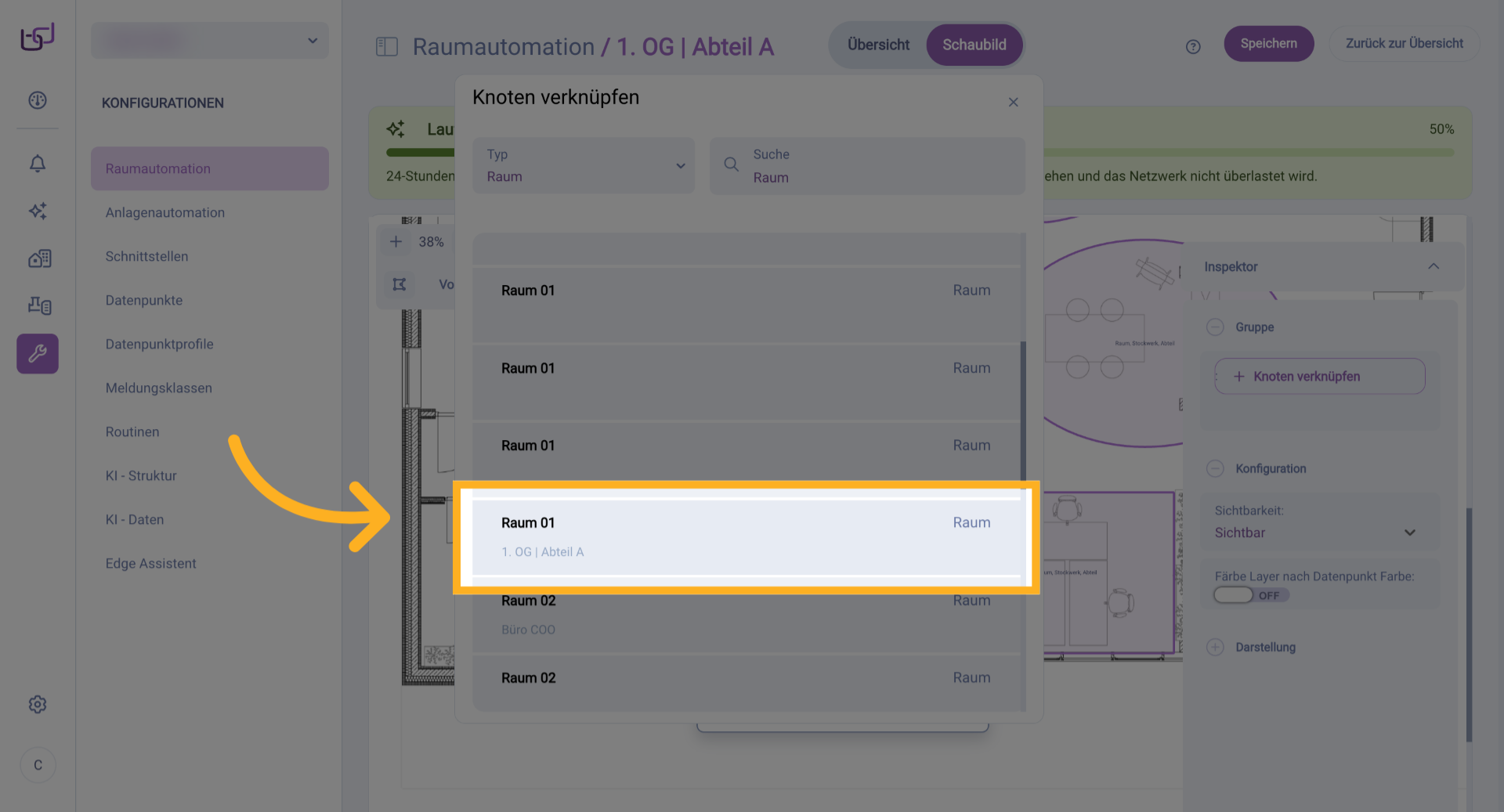

31. Raum-Knoten auswählen und verknüpfen
Im Dialog „Knoten verknüpfen" wählen Sie den Typ „Raum" aus. Klicken Sie auf den gewünschten Raum, beispielsweise „Raum 01". Der Layer wird nun mit diesem Raumknoten verknüpft.

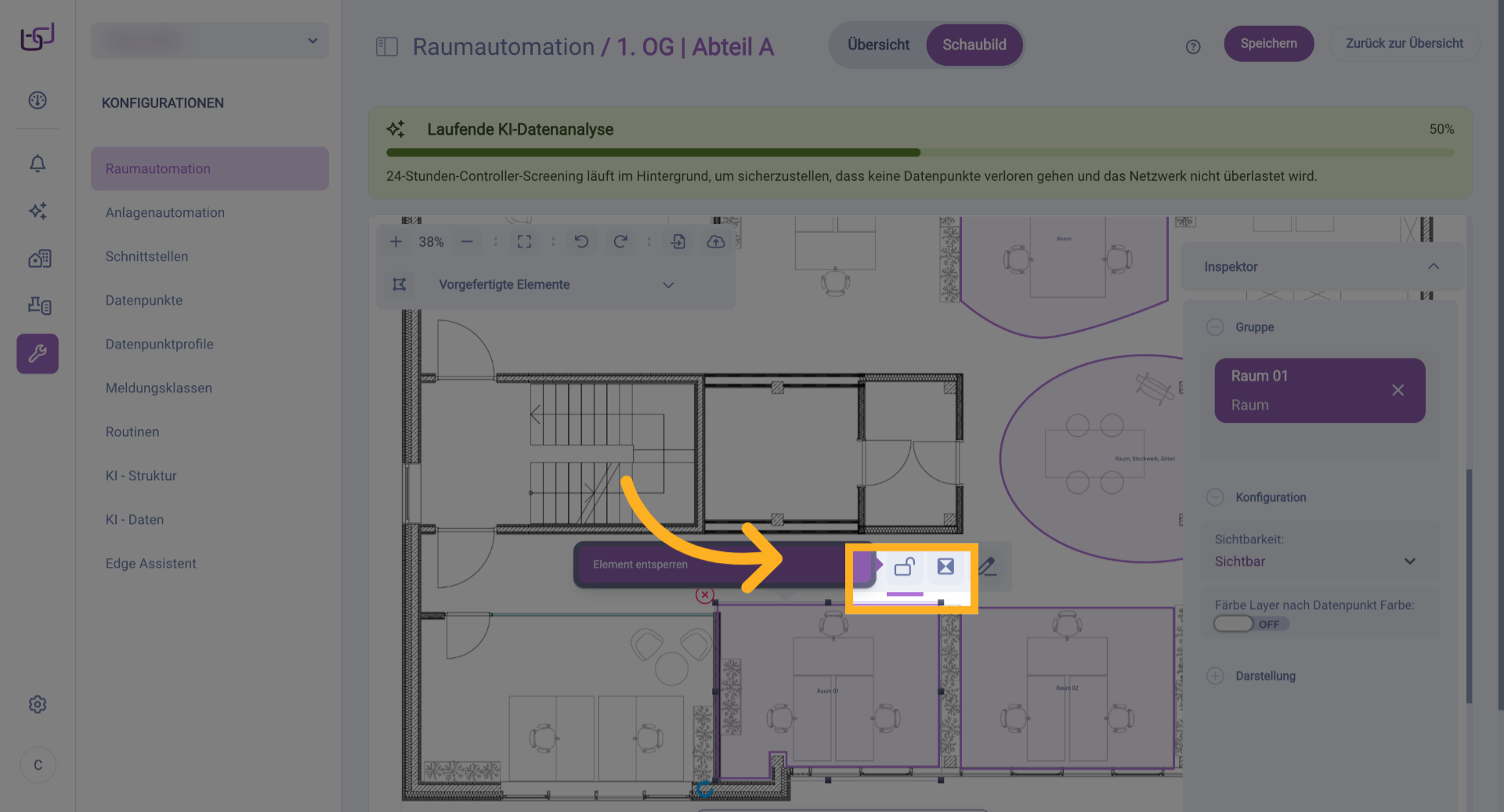

32. Layer sperren
Best Practice: Sperren Sie den verknüpften Layer.

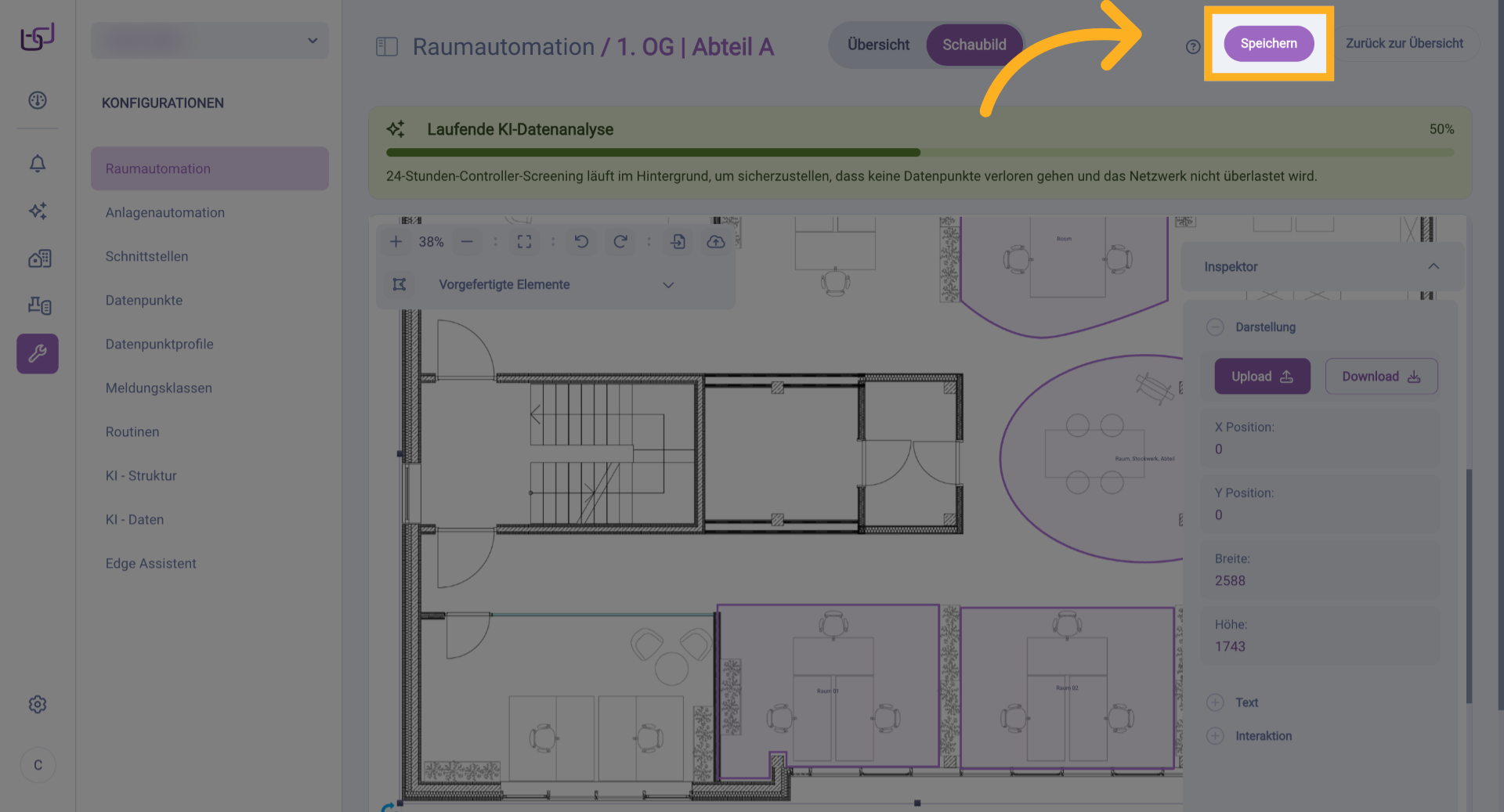

33. Änderungen speichern
Klicken Sie auf „Speichern" oben rechts, um alle Änderungen am Schaubild zu sichern.

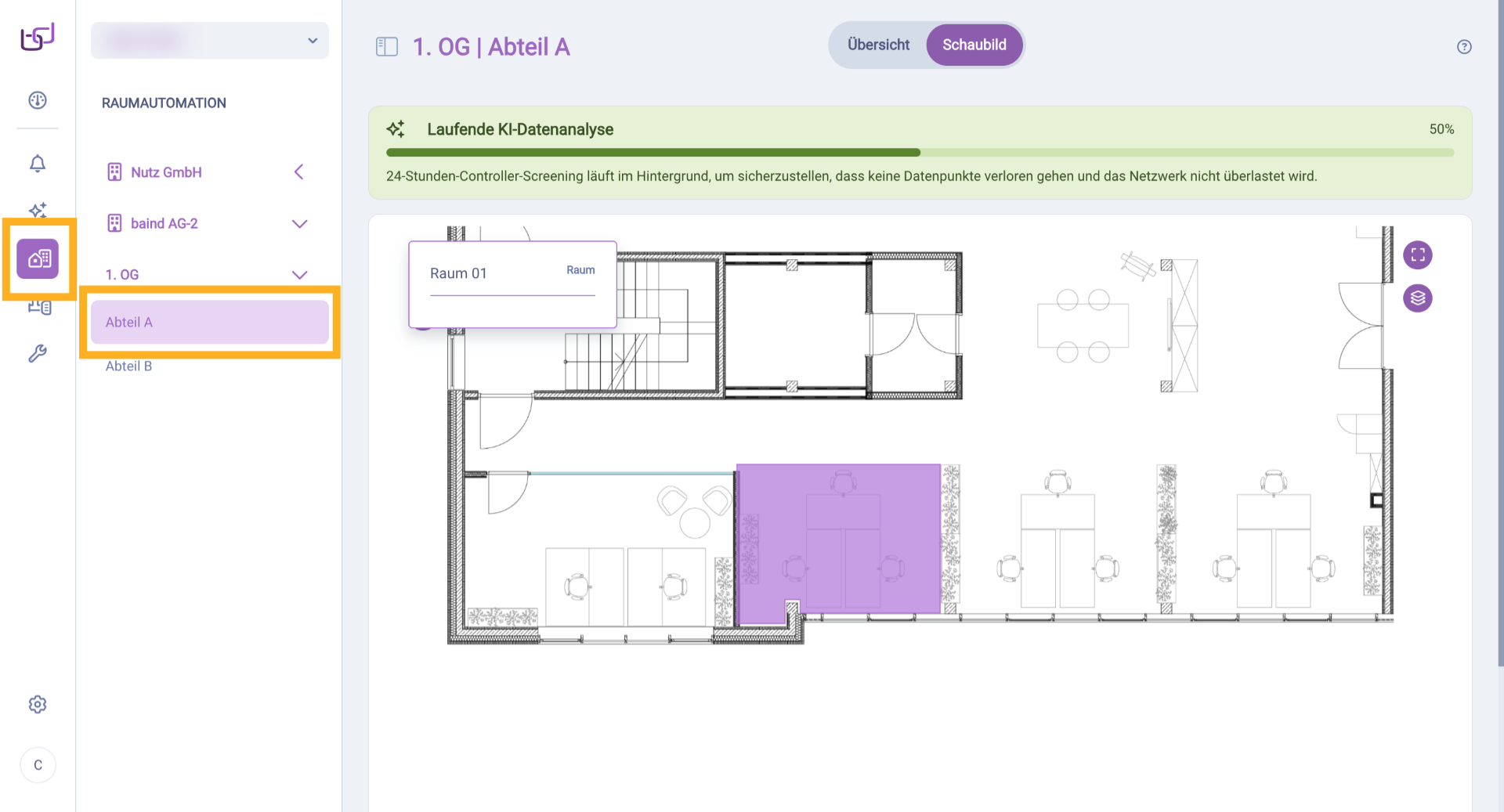

34. Räume in Bedienansicht
Wechseln Sie in die Bedienansicht der Raumautomation. Die Räume werden nun innerhalb der Abteile im Grundriss angezeigt. Wenn Sie mit der Maus über den Grundriss fahren, werden die einzelnen Räume farbig hervorgehoben und benannt.

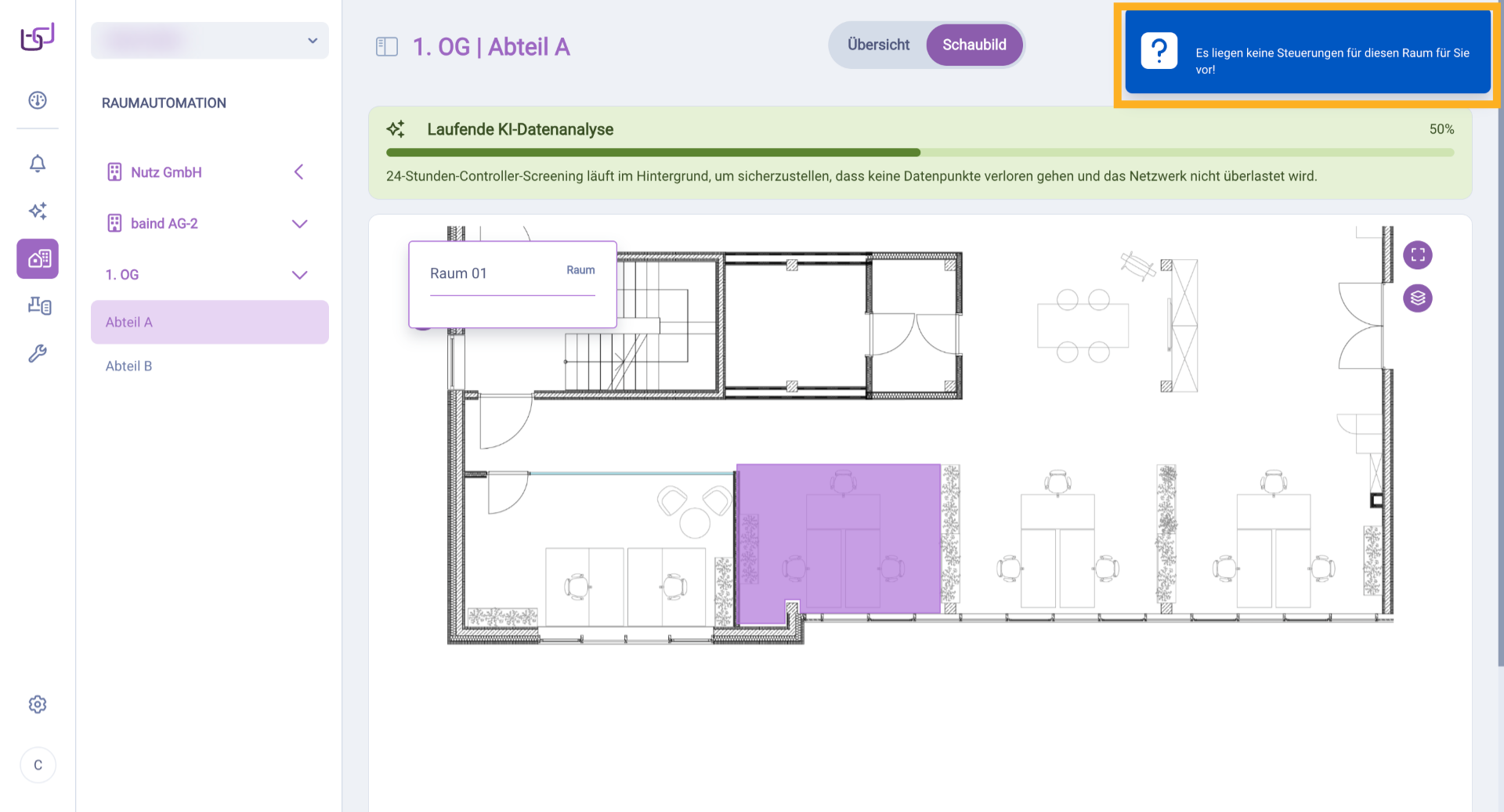

35. Navigation zu Räumen
Durch Klick auf einen Raum im Grundriss können Sie zur Raumnavigation wechseln. Die vollständige Raumnavigation ist verfügbar, sobald Sie Gewerke für die Räume angelegt haben. Bis dahin wird eine entsprechende Information angezeigt.
Wiederholen Sie diese Schritte für alle Stockwerke und Abteile in Ihrem Gebäude. Die Kombination aus Grundrissen und Zuordnungslayern schafft eine intuitive, visuelle Navigation durch die gesamte Gebäudestruktur in der Bedienansicht.
