Edge Assistent
Überblick
Der Edge Assistent führt Sie durch die Ersteinrichtung eines Baind Edge Geräts. In wenigen Schritten legen Sie Ihre Liegenschaft und ein erstes Gebäude an und konfigurieren die benötigten Schnittstellen zu Ihren Gebäudeautomationssystemen.
Voraussetzungen
- Zugriff auf ein Baind Edge Gerät
- Netzwerkverbindung zum Edge Gerät
- Kenntnis der Schnittstellenparameter (IP-Adressen, Ports, Credentials)
Assistent starten
Navigieren Sie zu Konfigurationen → Edge Assistent. Klicken Sie auf Start, um die Einrichtung zu beginnen.

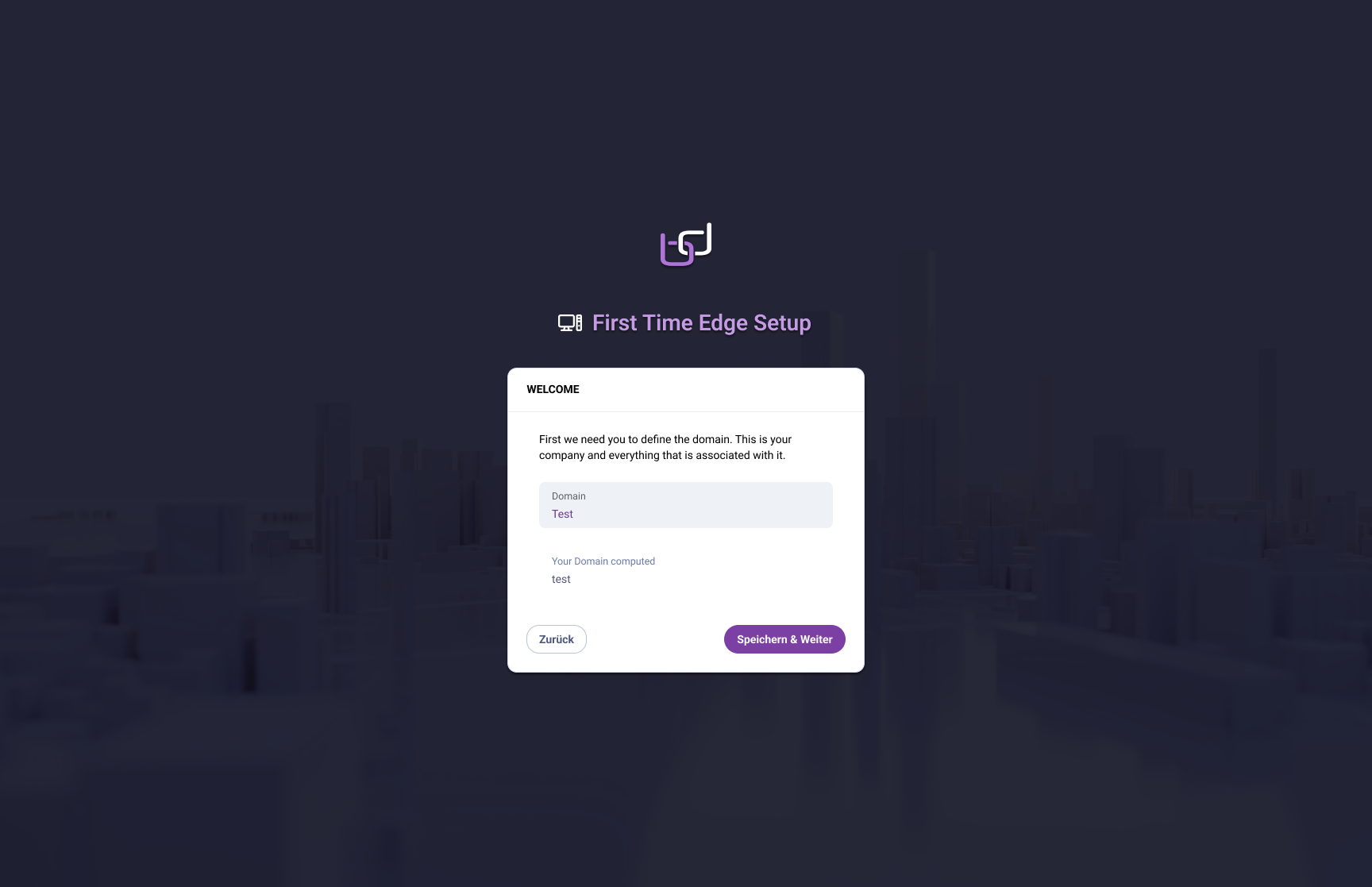

Liegenschaft definieren
Im ersten Schritt legen Sie die Liegenschaft (Domain) an. Geben Sie im Feld Domain einen Namen ein. Das System generiert automatisch eine technische Kennung.

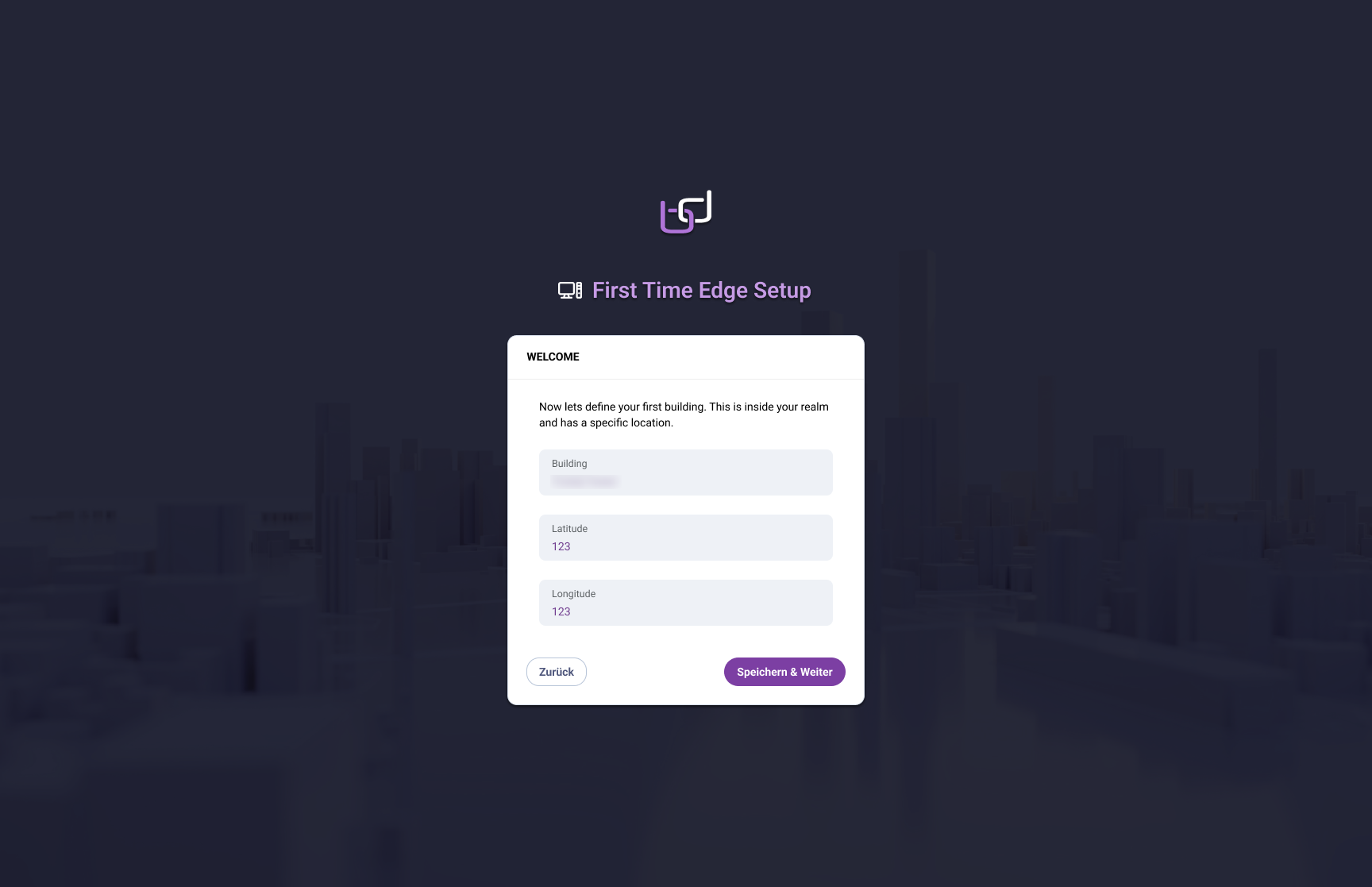

Gebäude anlegen
Definieren Sie anschließend Ihr erstes Gebäude. Neben dem Namen können Sie optional die geografischen Koordinaten (Latitude, Longitude) hinterlegen. Diese werden für standortbezogene Funktionen wie Wetterprognosen verwendet.

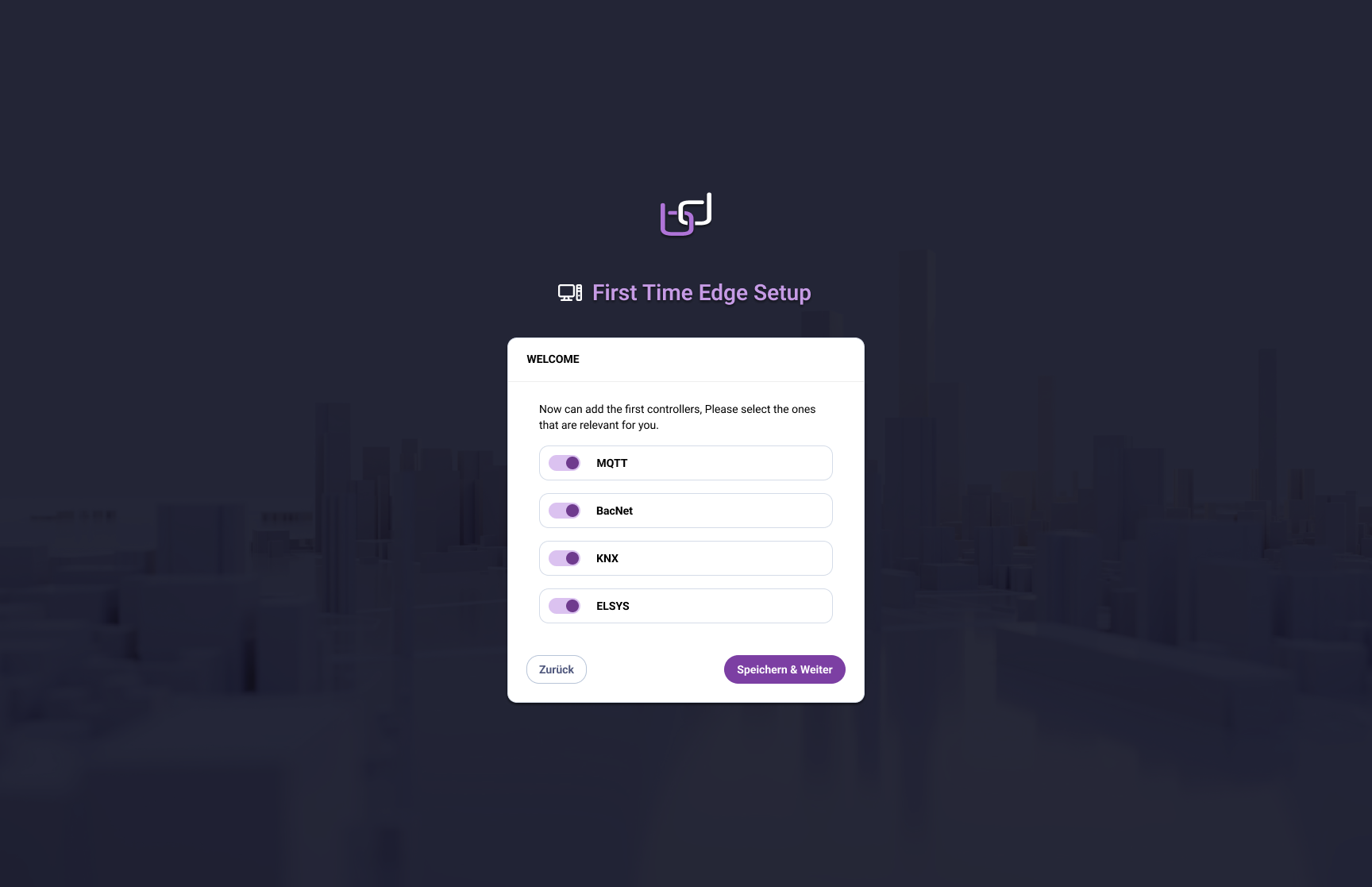

Schnittstellen auswählen
Wählen Sie die Schnittstellen aus, die Sie für die Kommunikation mit Ihren Gebäudeautomationssystemen benötigen. Aktivieren Sie die entsprechenden Toggles für die gewünschten Protokolle:
- MQTT – Message-Queue-Protokoll für IoT-Geräte
- BACnet – Gebäudeautomationsprotokoll
- KNX – Gebäudesystemtechnik
- ELSYS – LoRaWAN-Sensoren
Controller konfigurieren
Für jede aktivierte Schnittstelle öffnet sich ein Konfigurationsdialog. Die Anzahl der zu konfigurierenden Controller wird in der Überschrift angezeigt (z.B. "BACNET CONTROLLER (1/4)").

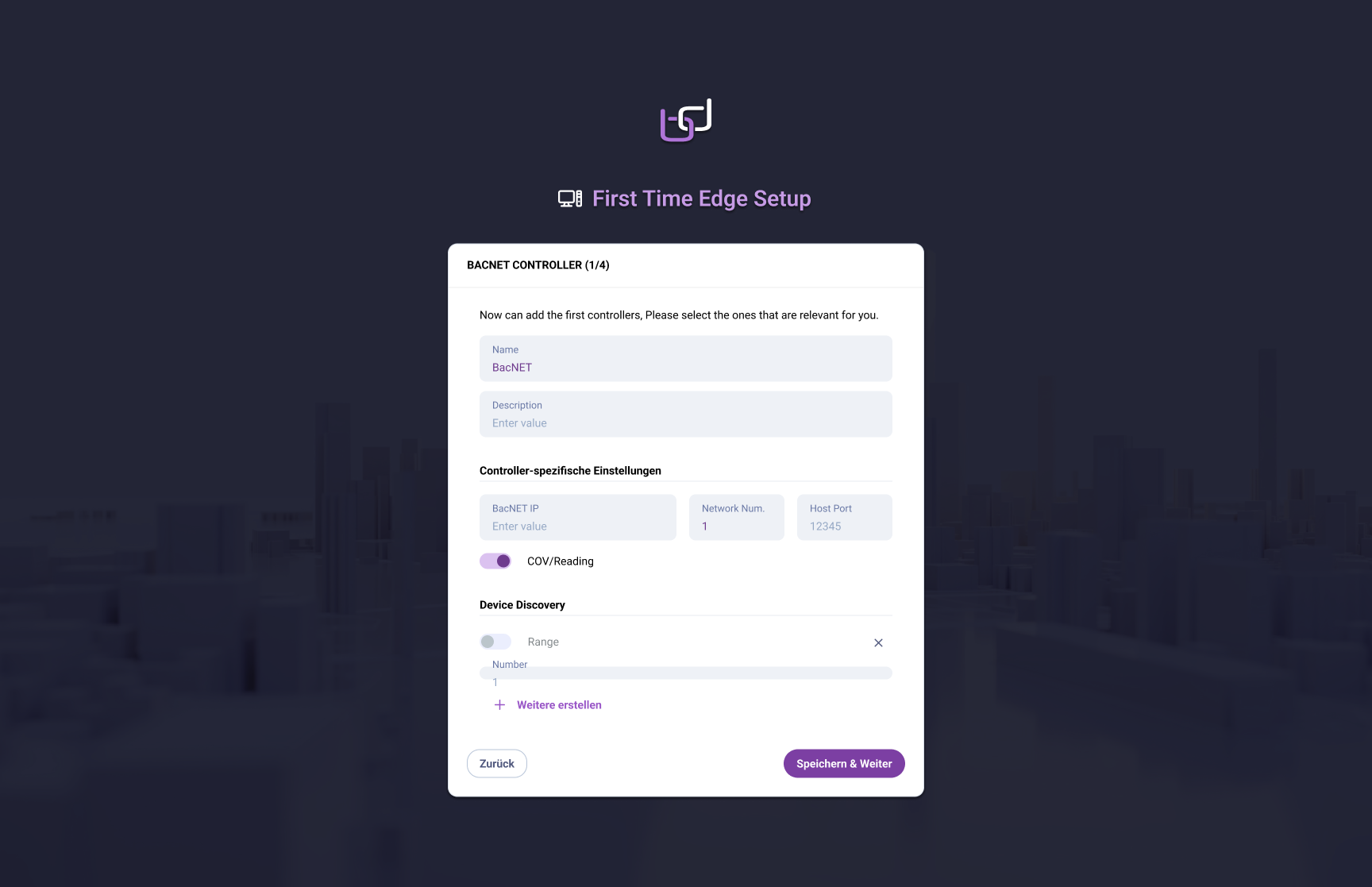

BACnet
Konfigurieren Sie die BACnet-Schnittstelle mit folgenden Parametern:
| Feld | Beschreibung |
|---|---|
Name | Bezeichnung der Schnittstelle |
BacNET IP | IP-Adresse des BACnet-Netzwerks |
Network Num. | BACnet-Netzwerknummer |
Host Port | Port für die Kommunikation (Standard: 47808) |
COV/Reading | Aktiviert Change-of-Value-Subscriptions |
Unter Device Discovery können Sie gezielt nach Geräten suchen. Aktivieren Sie Range, um einen Bereich von Device-IDs anzugeben, oder fügen Sie einzelne Device-Nummern hinzu.

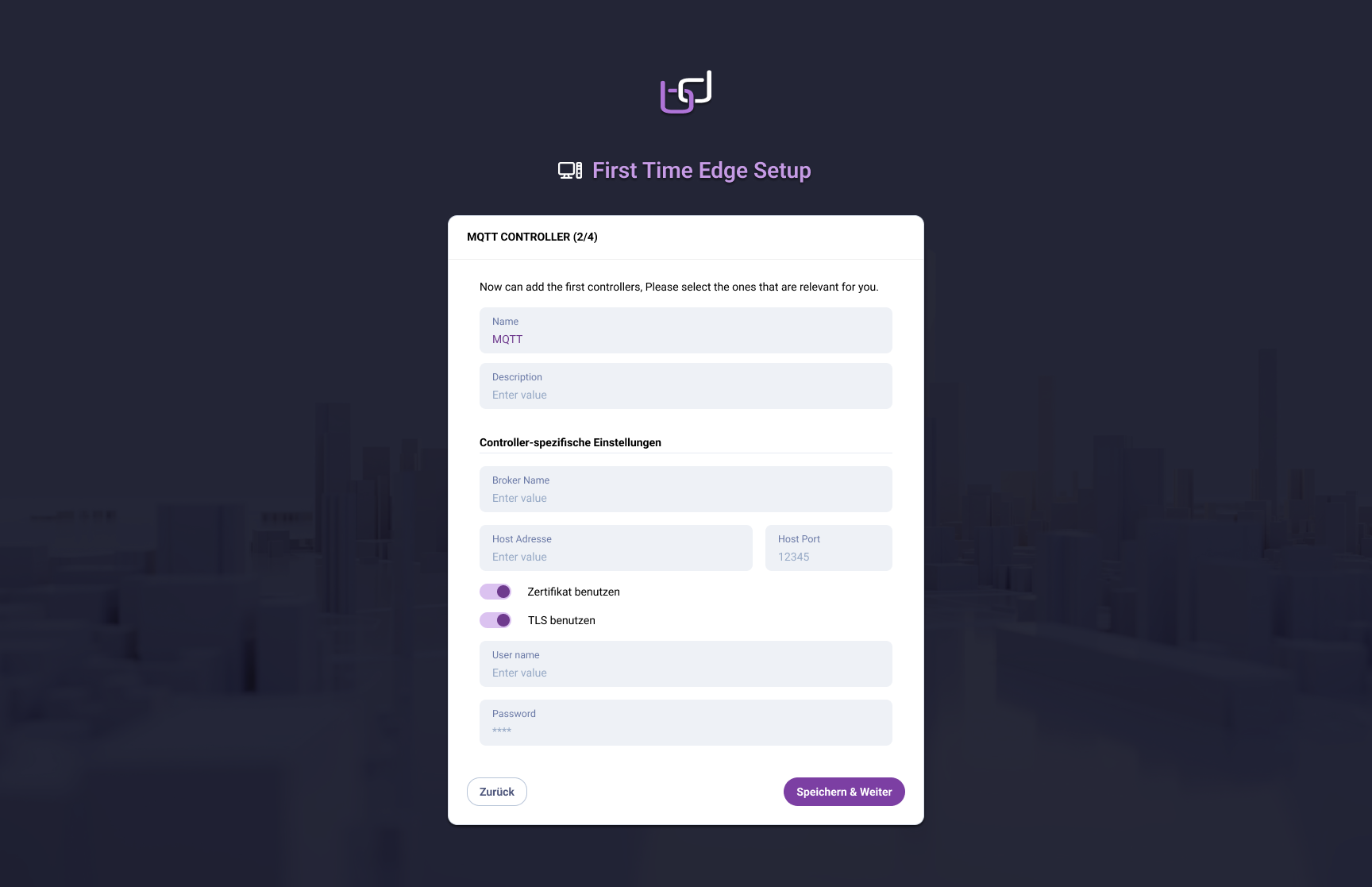

MQTT
Konfigurieren Sie die MQTT-Verbindung zu Ihrem Broker:
| Feld | Beschreibung |
|---|---|
Name | Bezeichnung der Schnittstelle |
Broker Name | Name des MQTT-Brokers |
Host Adresse | Hostname oder IP-Adresse des Brokers |
Host Port | Port für die Verbindung |
Zertifikat benutzen | Aktiviert Zertifikatsauthentifizierung |
TLS benutzen | Aktiviert verschlüsselte Verbindung |
User name / Password | Zugangsdaten für die Authentifizierung |

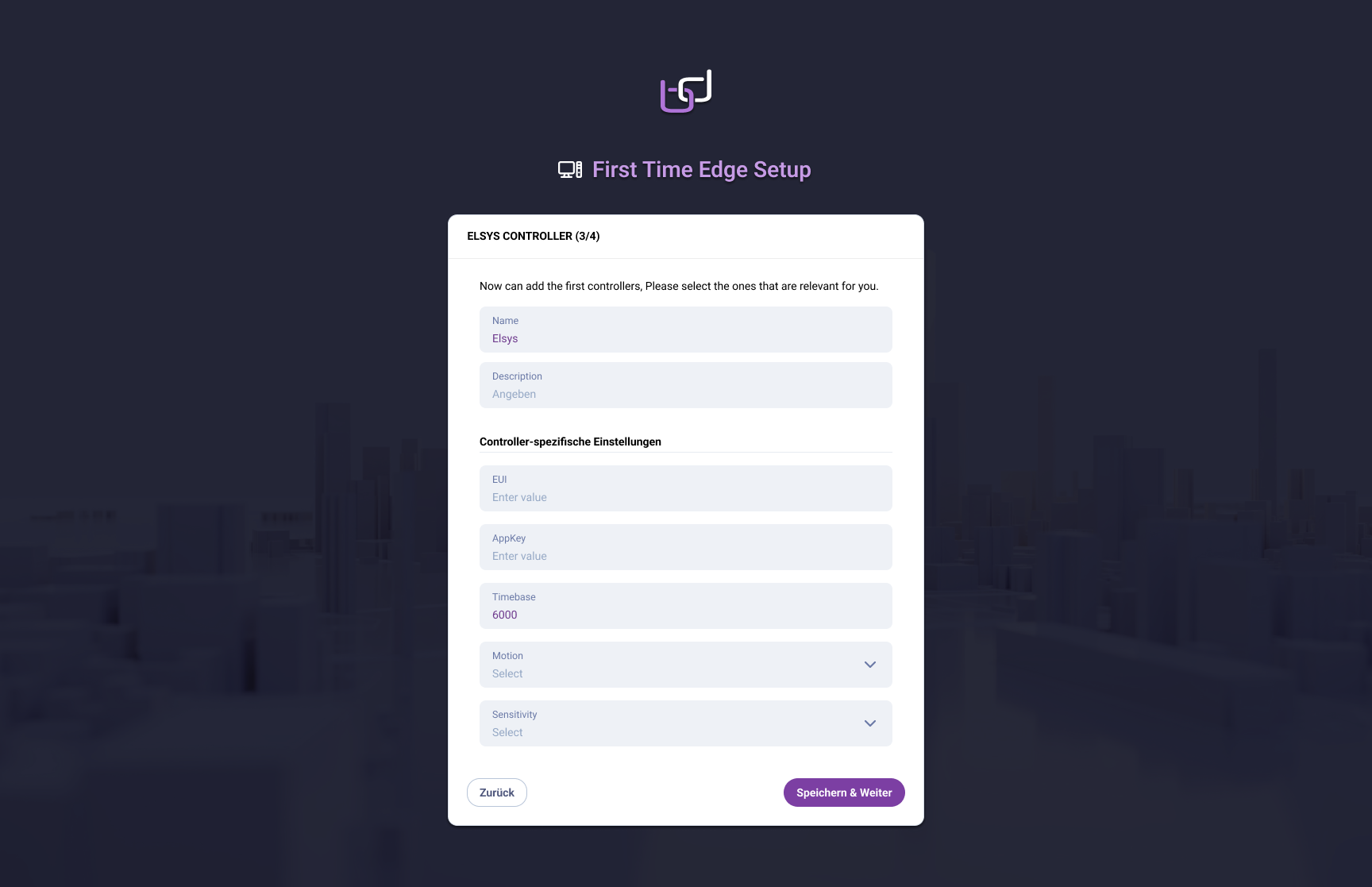

ELSYS (LoRaWAN)
Für ELSYS-Sensoren konfigurieren Sie die LoRaWAN-Parameter:
| Feld | Beschreibung |
|---|---|
Name | Bezeichnung der Schnittstelle |
EUI | Extended Unique Identifier des Geräts |
AppKey | Application Key für die Verschlüsselung |
Timebase | Zeitbasis in Millisekunden |
Motion | Bewegungserkennungsmodus |
Sensitivity | Empfindlichkeit der Sensoren |

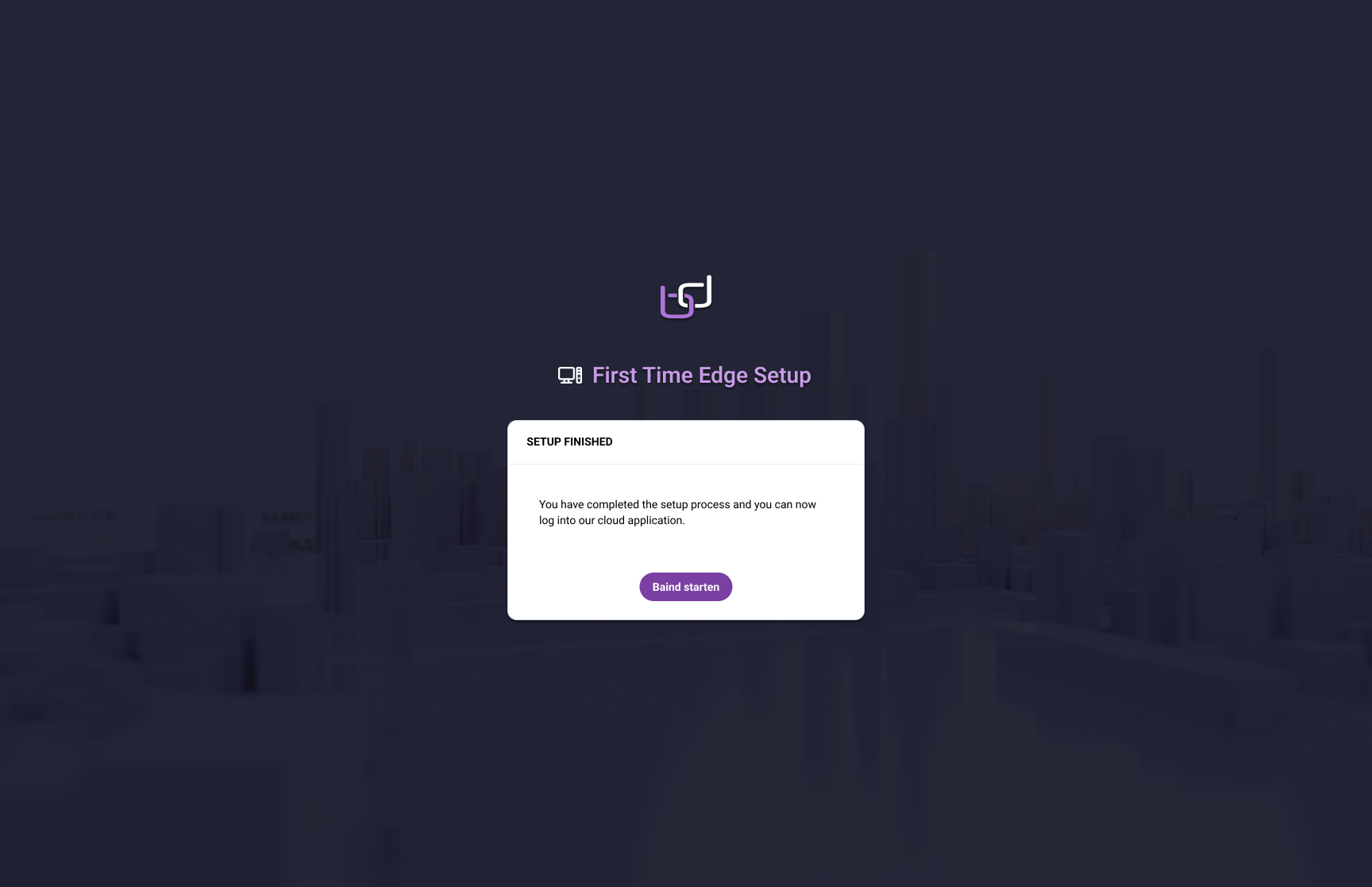

Setup abschließen
Nach der Konfiguration aller Schnittstellen ist das Setup abgeschlossen. Klicken Sie auf Baind starten, um zur Vision-Anwendung zu wechseln.
Siehe auch
- Schnittstellen – Detaillierte Schnittstellenkonfiguration
- Datenpunkte – Verwaltung der ausgelesenen Datenpunkte
