Stockwerke, Abteile und Räume erstellen
In diesem Kapitel erfahren Sie, wie Sie die Gebäudehierarchie in der Vision Plattform aufbauen. Nach dem Anlegen eines Gebäudes strukturieren Sie dieses in Stockwerke, Abteile und Räume. Diese hierarchische Gliederung ist die Grundlage für die Raumautomation und ermöglicht Ihnen eine übersichtliche Verwaltung und Steuerung Ihrer Gebäudetechnik.
Die Hierarchieebenen im Überblick:
- Stockwerk: Repräsentiert eine Etage im Gebäude (z.B. EG, OG1, UG)
- Abteil: Gruppiert zusammengehörige Räume auf einem Stockwerk (z.B. Abteil A, Abteil B, Verwaltung)
- Raum: Der einzelne Raum mit seinen Gewerken (z.B. Büro 01, Konferenzraum, Lager)
Die Plattform bietet Ihnen Duplikationsfunktionen, mit denen Sie Strukturen mit wenigen Klicks vervielfältigen können.
Stockwerk erstellen
1. Raumautomation-Übersicht öffnen
Sie befinden sich in der Seitenleiste im Bereich „Konfigurationen" unter „Raumautomation". In der Übersichtsansicht sehen Sie das bereits angelegte Gebäude „baind AG-2".
2. Zur Struktur-Ansicht wechseln
Um Stockwerke, Abteile und Räume anzulegen, klicken Sie oben rechts auf den Tab „Struktur". Die Struktur-Ansicht ist der zentrale Bereich für die Verwaltung der Gebäudehierarchie.

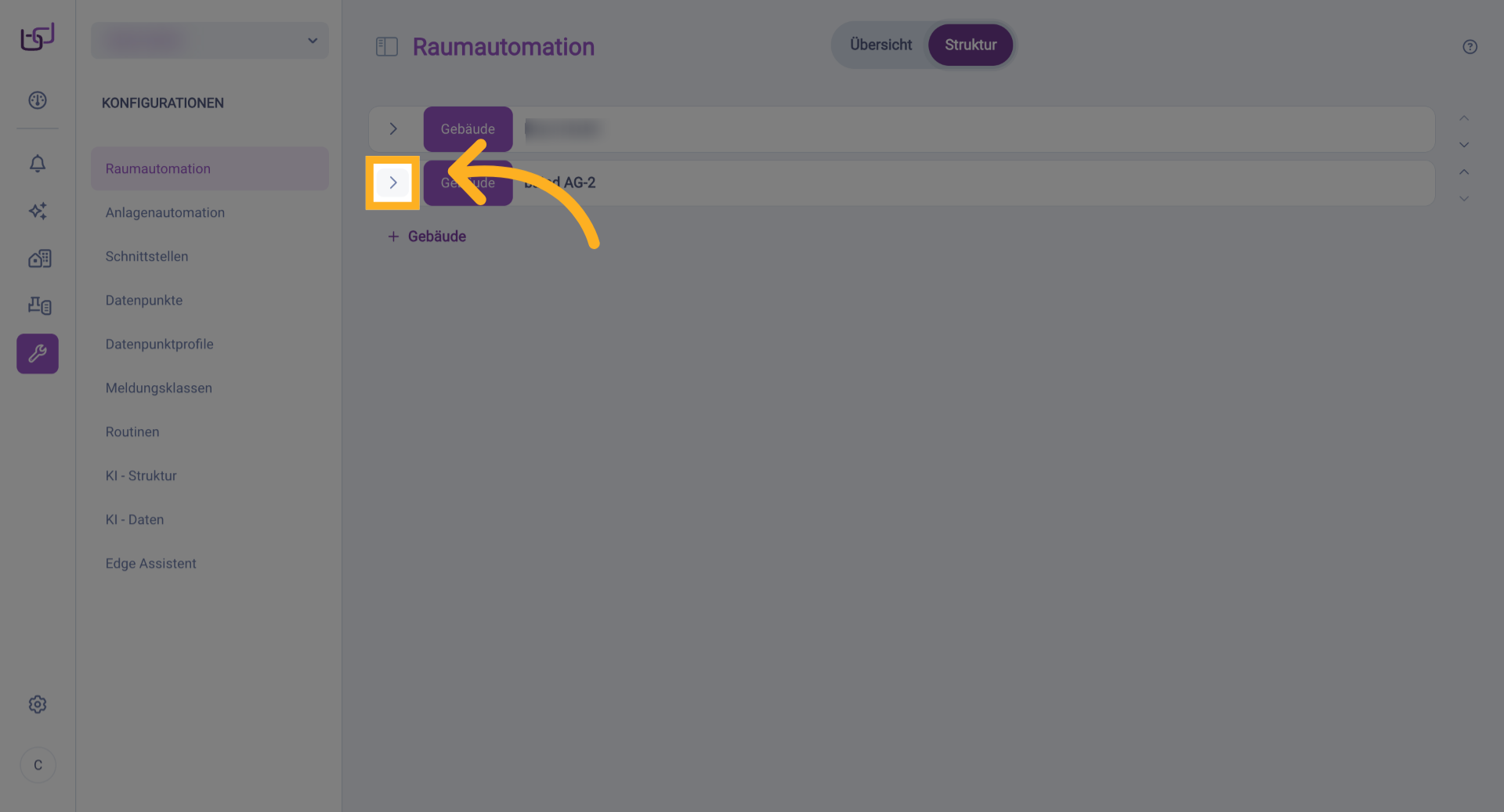

3. Gebäude erweitern
In der Struktur-Ansicht klicken Sie auf den Dropdown-Pfeil neben dem Gebäude „baind AG-2", um die darunterliegenden Ebenen anzuzeigen. Das Gebäude wird aufgeklappt und zeigt die verfügbaren Optionen zum Anlegen von Stockwerken.

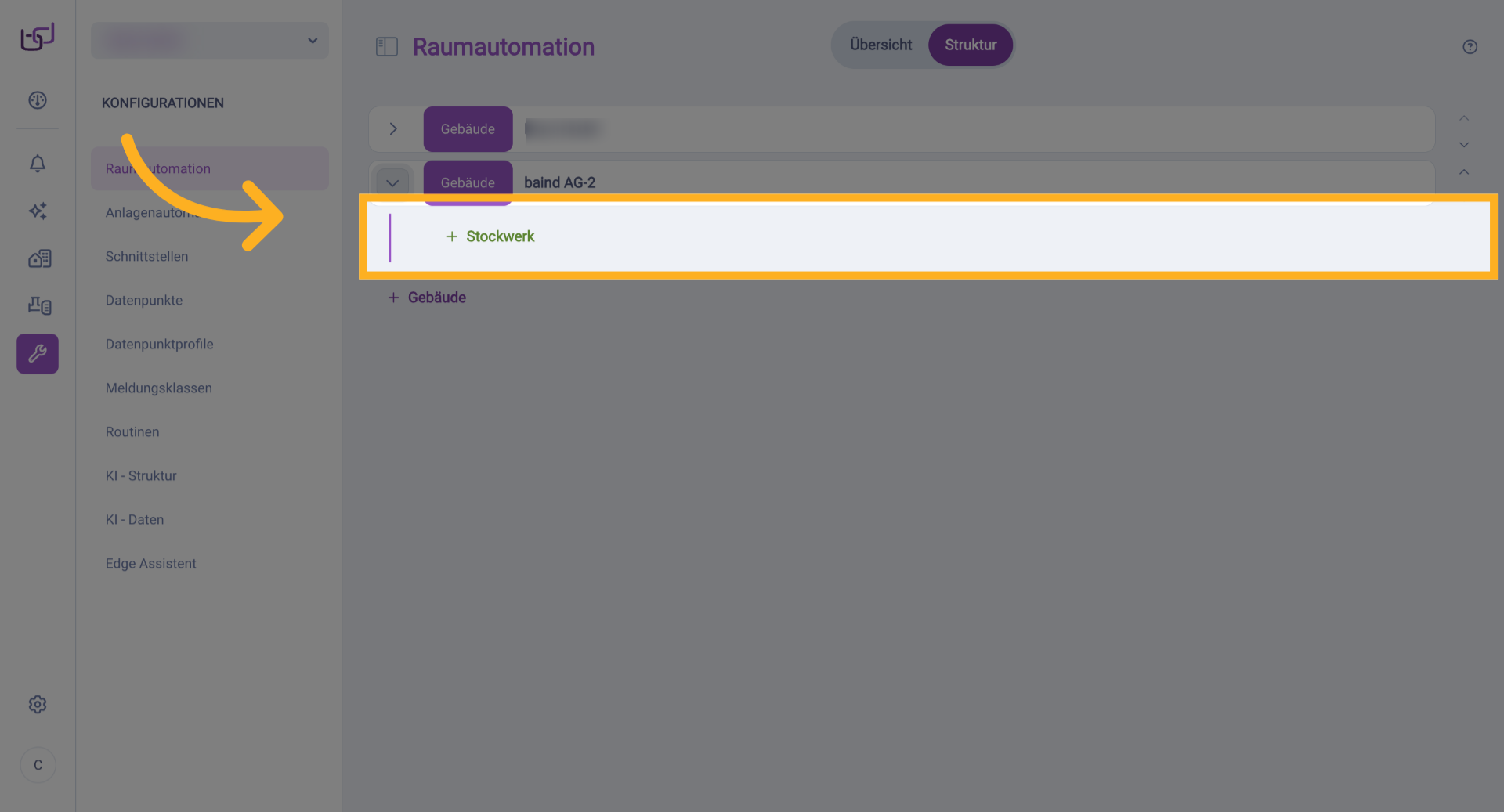

4. Neues Stockwerk hinzufügen
Nach dem Ausklappen des Gebäudes erscheint der Button „+ Stockwerk". Klicken Sie auf diesen Button, um ein neues Stockwerk anzulegen.
5. Dialog "Erstellen STOCKWERK" öffnet sich
Es öffnet sich der Dialog zum Erstellen eines Stockwerks. Sie sehen die Eingabefelder für Name (Pflichtfeld) und Beschreibung (optional).

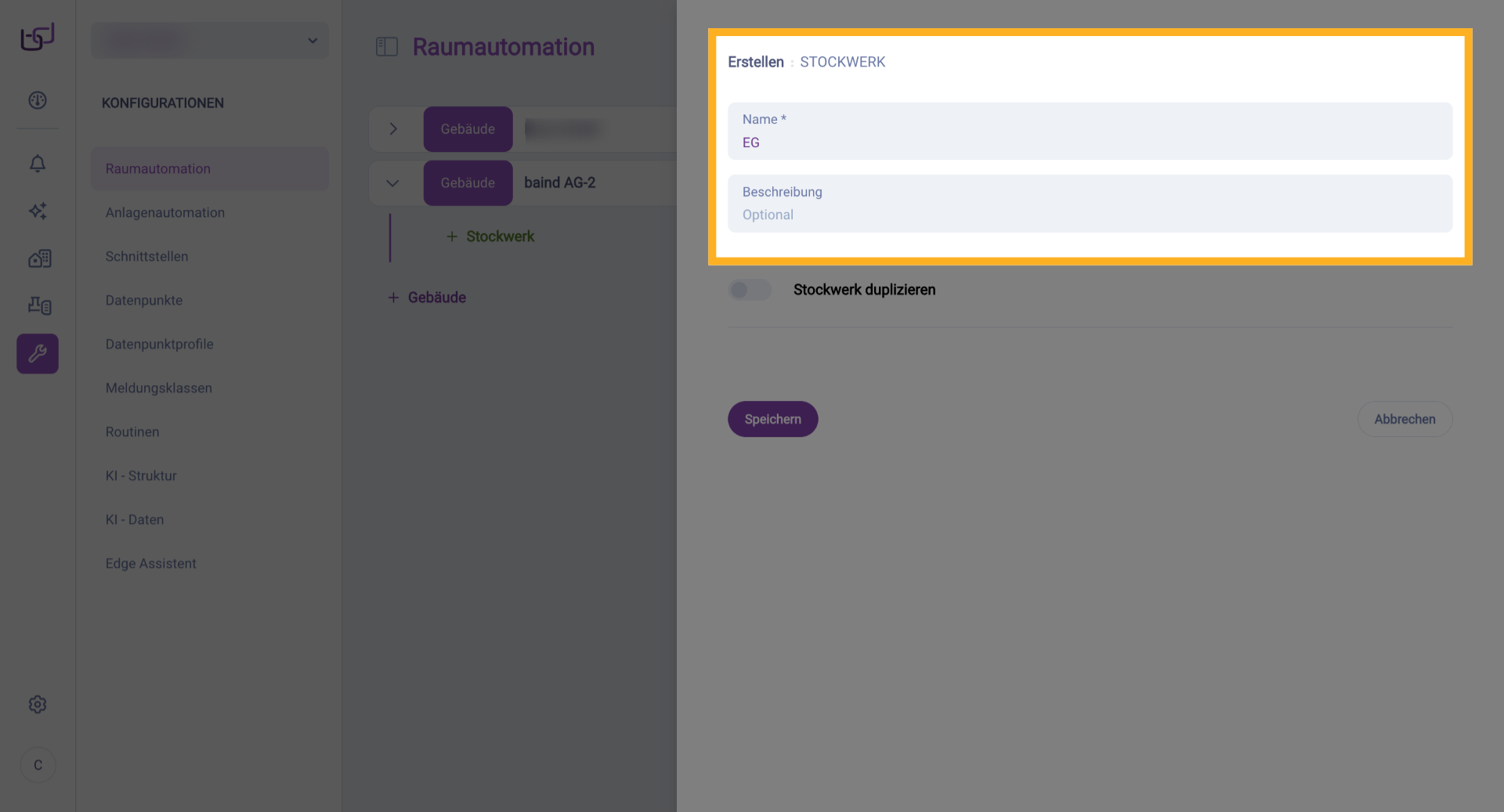

6. Stockwerkname eingeben
Geben Sie im Feld „Name" die Bezeichnung für das Stockwerk ein. In diesem Beispiel verwenden wir „EG" für Erdgeschoss. Im optionalen Feld „Beschreibung" können Sie zusätzliche Informationen hinterlegen.

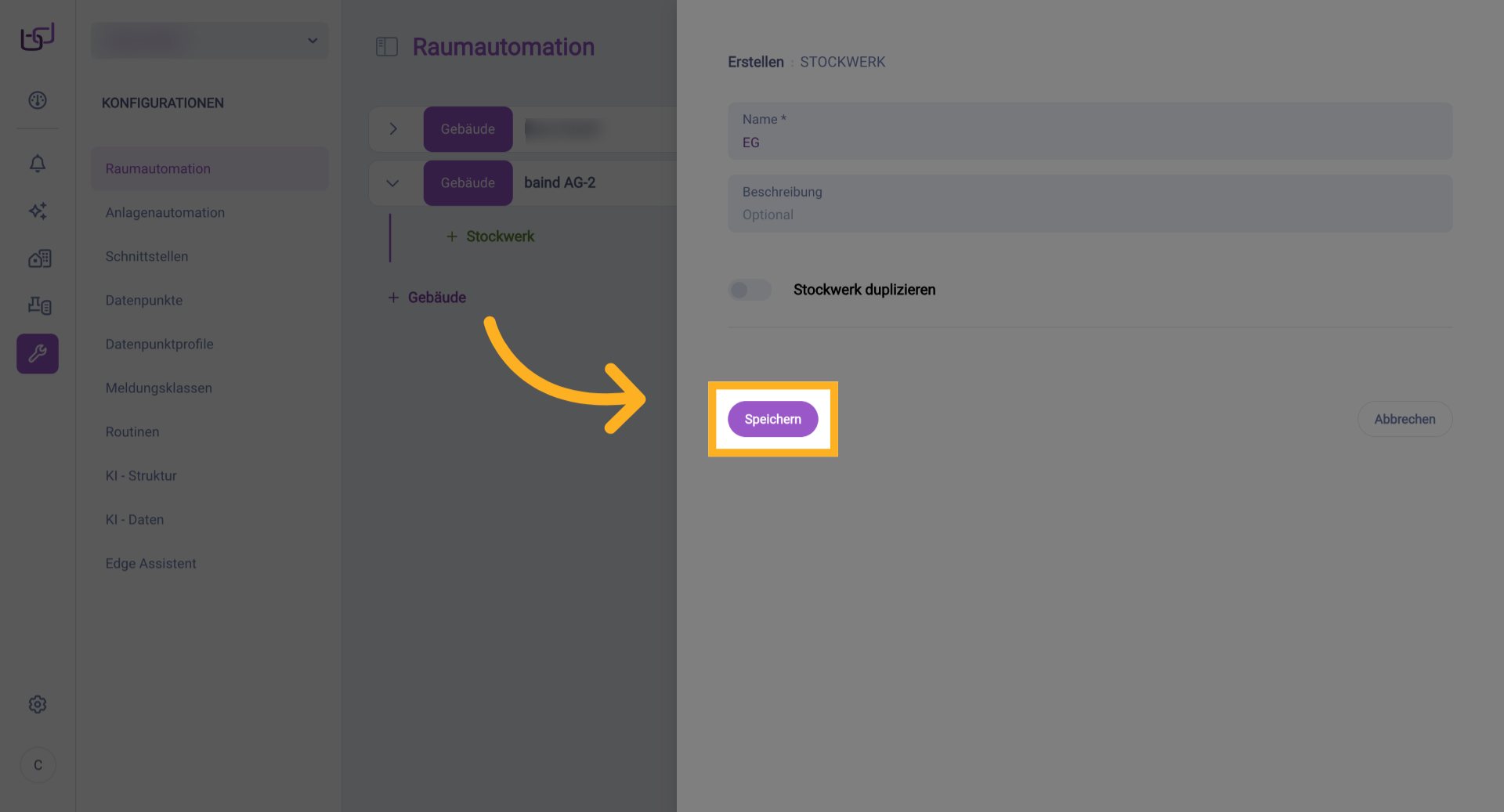

7. Stockwerk speichern
Nachdem Sie den Namen eingegeben haben, klicken Sie auf den Button „Speichern" unten links im Dialog, um das Stockwerk anzulegen.

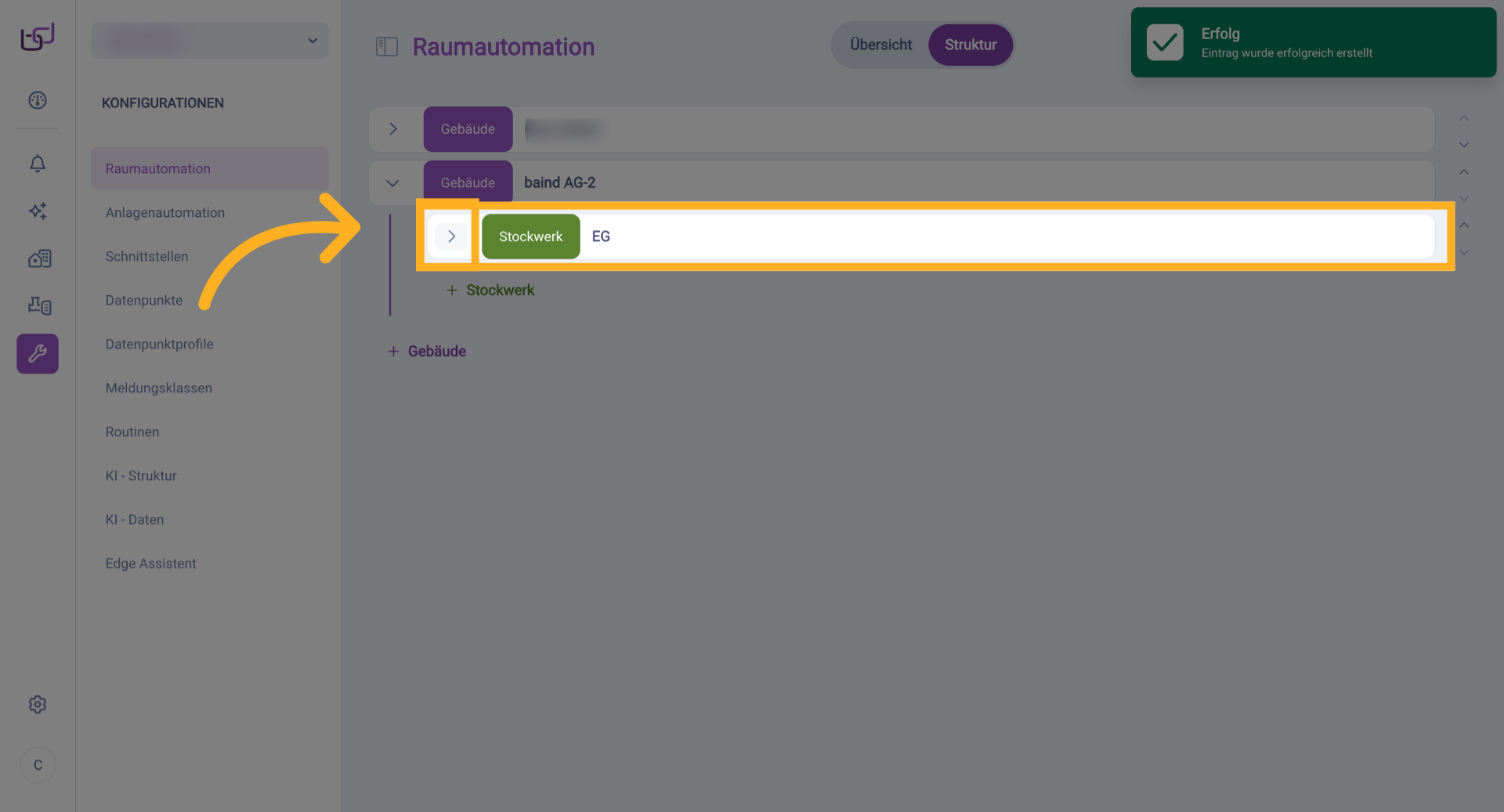

8. Stockwerk erfolgreich angelegt
Das Stockwerk „EG" wurde erfolgreich erstellt und erscheint nun in der Struktur unterhalb des Gebäudes. Klicken Sie auf den Dropdown-Pfeil neben dem Stockwerk, um es auszuklappen und Abteile anzulegen.
Abteil erstellen

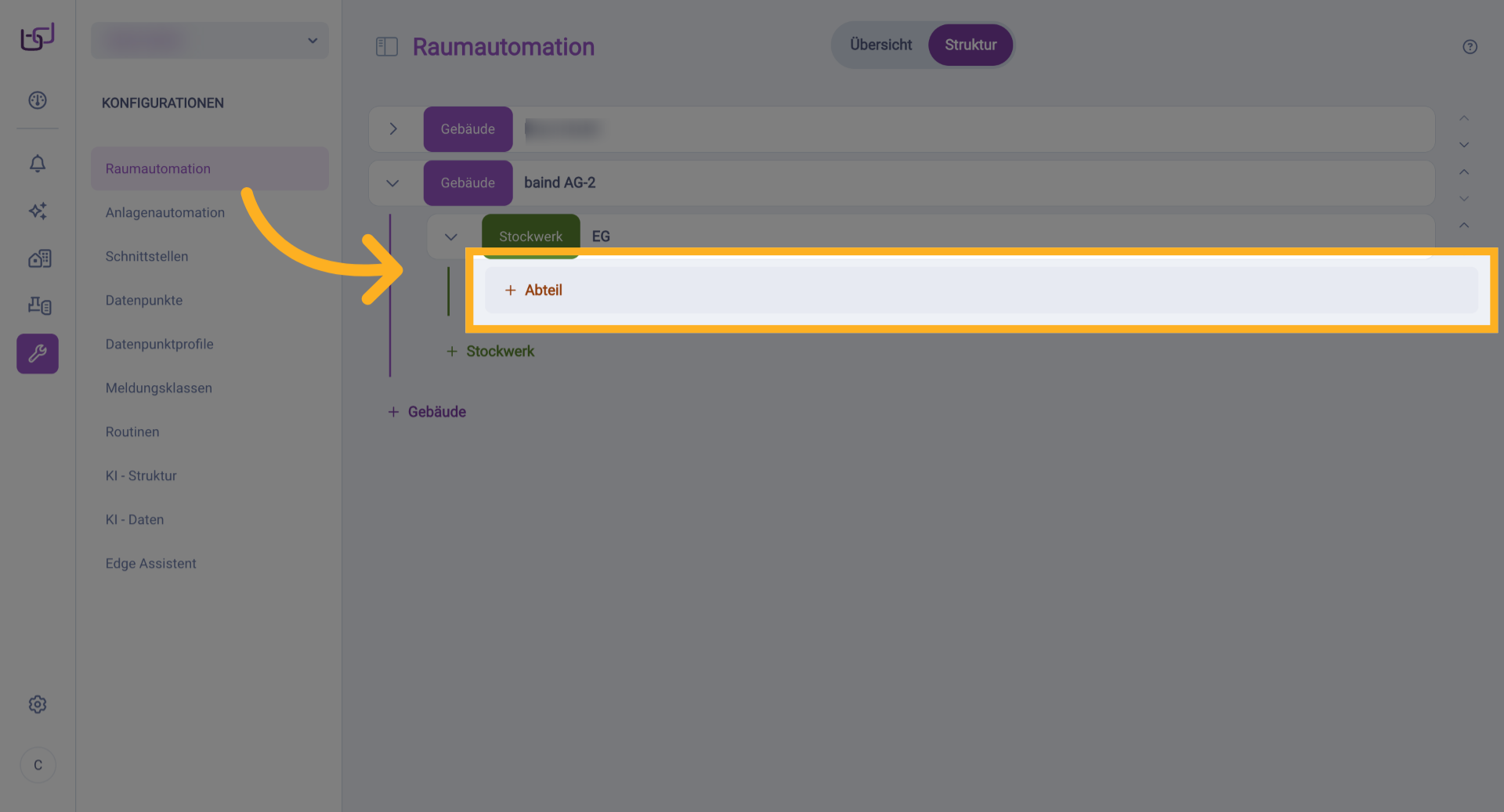

9. Neues Abteil hinzufügen
Nach dem Ausklappen des Stockwerks erscheint der Button „+ Abteil". Klicken Sie darauf, um ein neues Abteil innerhalb dieses Stockwerks zu erstellen.

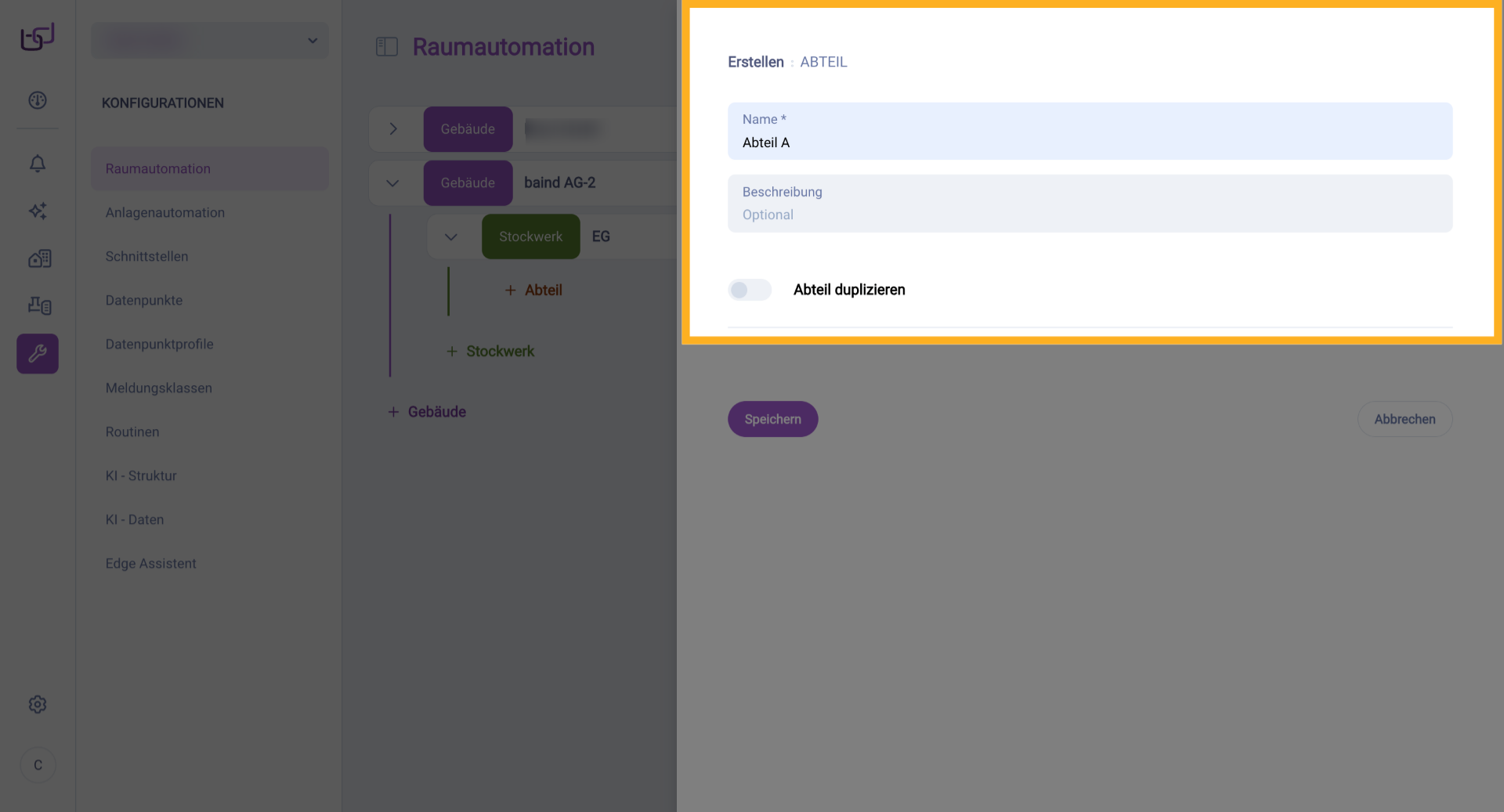

10. Abteil-Dialog ausfüllen
Es öffnet sich der Dialog „Erstellen ABTEIL". Geben Sie im Feld „Name" die Bezeichnung für das Abteil ein – in diesem Beispiel „Abteil A". Im optionalen Feld „Beschreibung" können Sie zusätzliche Informationen hinterlegen. Beachten Sie die Option „Abteil duplizieren" – diese wird später beim Erstellen weiterer Abteile relevant.

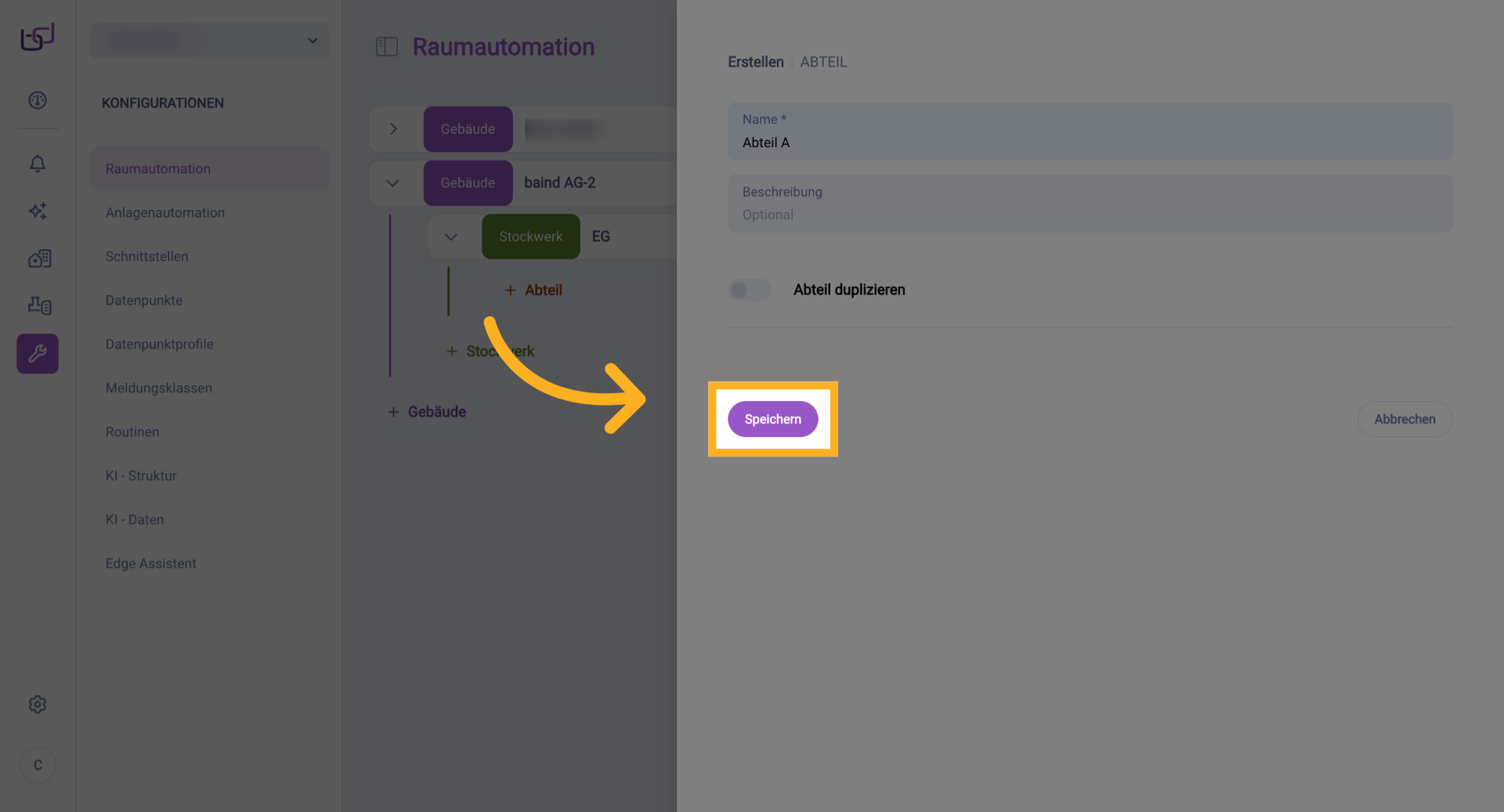

11. Abteil speichern
Klicken Sie auf „Speichern", um das Abteil anzulegen.
Räume erstellen
12. Ersten Raum hinzufügen
Das Abteil „Abteil A" wurde erfolgreich angelegt. Klicken Sie auf den Dropdown-Pfeil neben dem Abteil, um es auszuklappen. Es erscheint der Button „+ Raum", mit dem Sie Räume innerhalb des Abteils erstellen können.

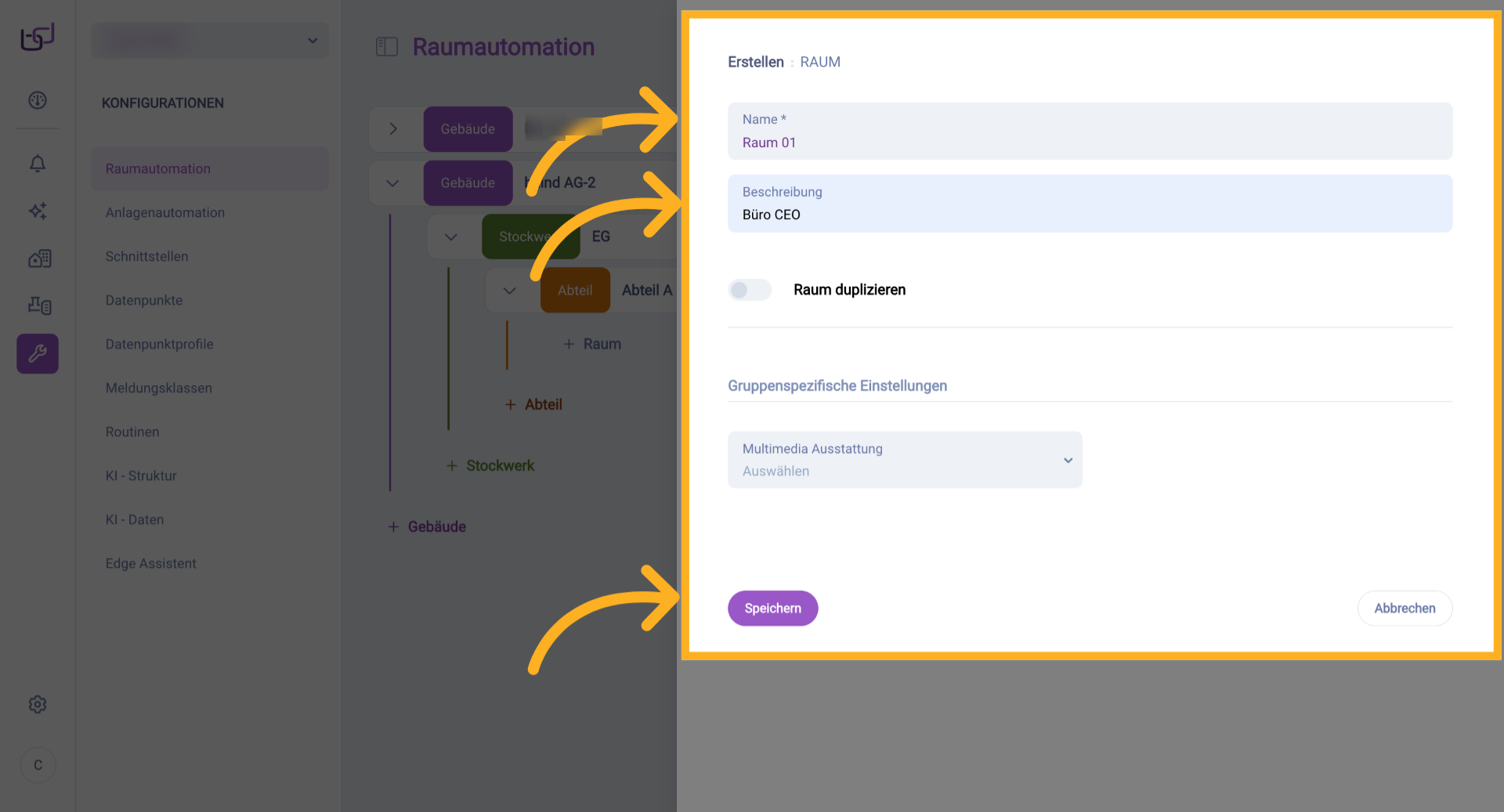

13. Raum-Dialog ausfüllen
Es öffnet sich der Dialog „Erstellen RAUM". Geben Sie den Namen des Raums ein – in diesem Beispiel „Raum 01". Das Feld „Beschreibung" ist optional und kann für zusätzliche Informationen wie „Büro CEO" genutzt werden. Die Option „Raum duplizieren" ist aktuell noch nicht relevant, da dies der erste Raum ist.

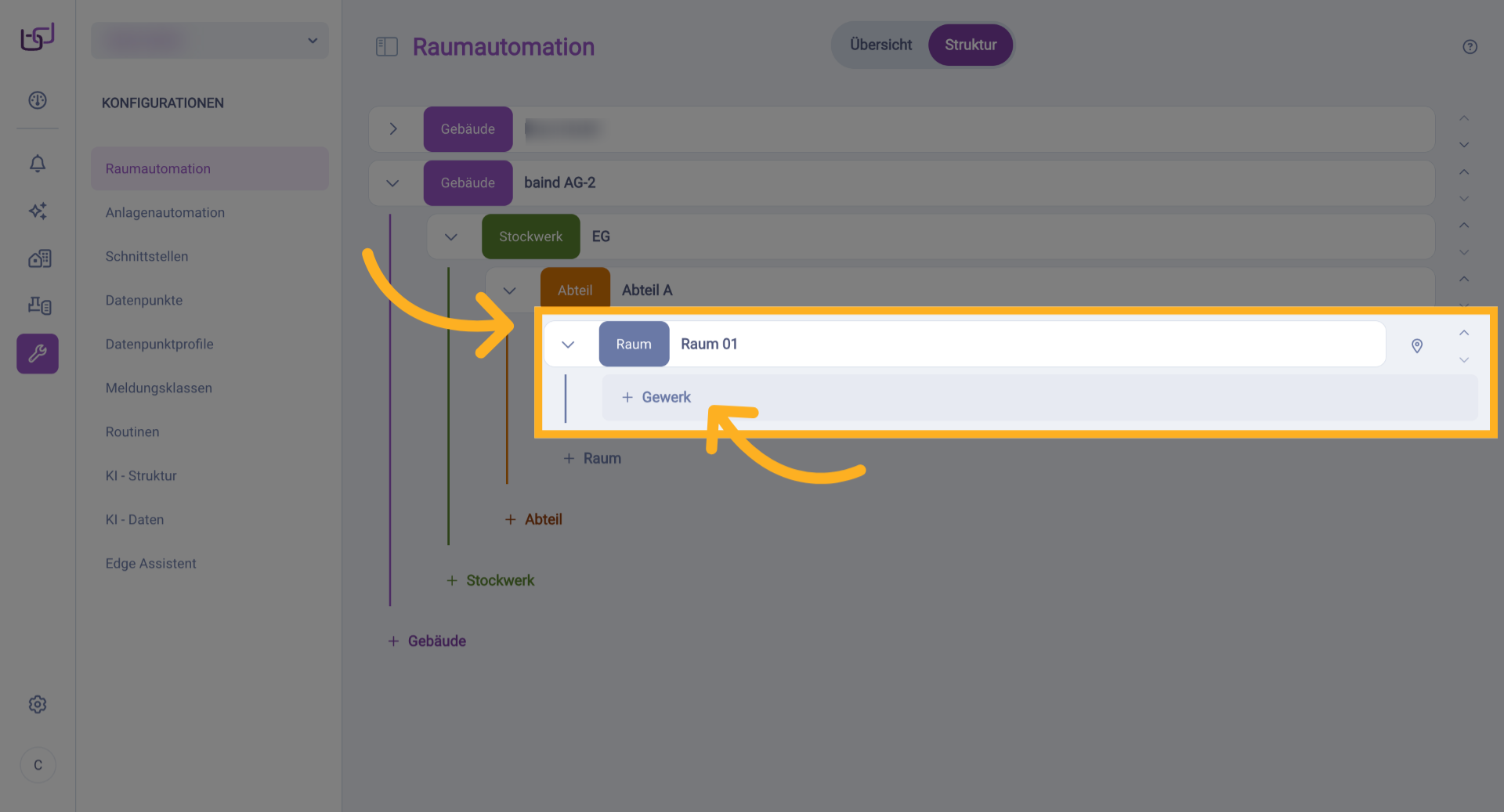

14. Gewerke im Raum
Nach dem Speichern und Ausklappen des Raums sehen Sie, dass Sie nun Gewerke für diesen Raum anlegen können. Über den Button „+ Gewerk" können Sie Funktionsbereiche wie Heizen/Kühlen, Beschattung, Beleuchtung etc. hinzufügen.
Wie Sie Gewerke detailliert konfigurieren und mit Datenpunkten verknüpfen, erfahren Sie im Kapitel Gewerke. In diesem Beispiel wurde bereits das Gewerk „Beschattung" angelegt.

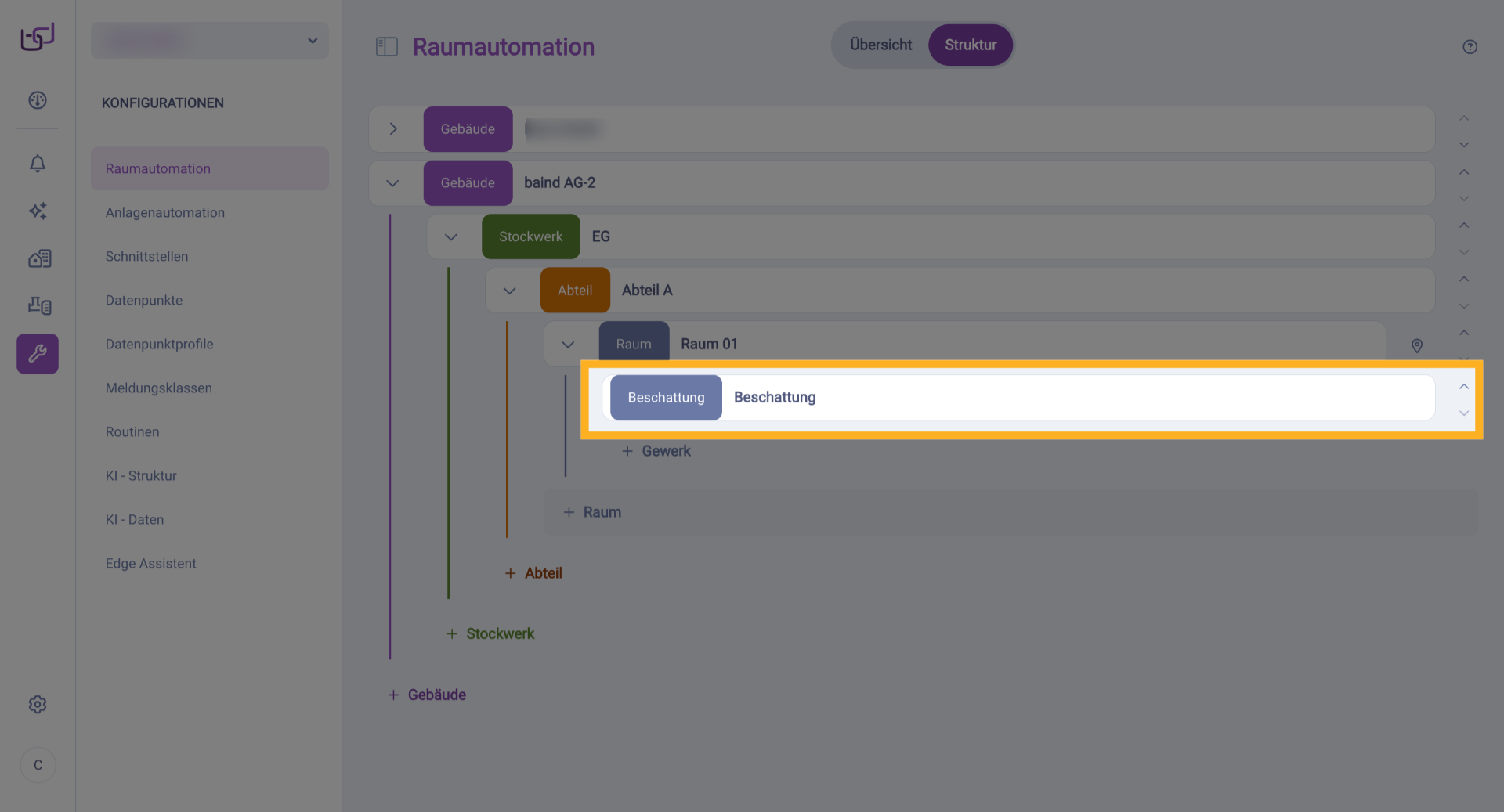

15. Raum mit angelegtem Gewerk
Der Raum „Raum 01" ist nun vollständig mit dem Gewerk „Beschattung" konfiguriert. Dies dient als Vorlage für die folgenden Räume, die wir mit der Duplikationsfunktion erstellen werden.
Räume duplizieren

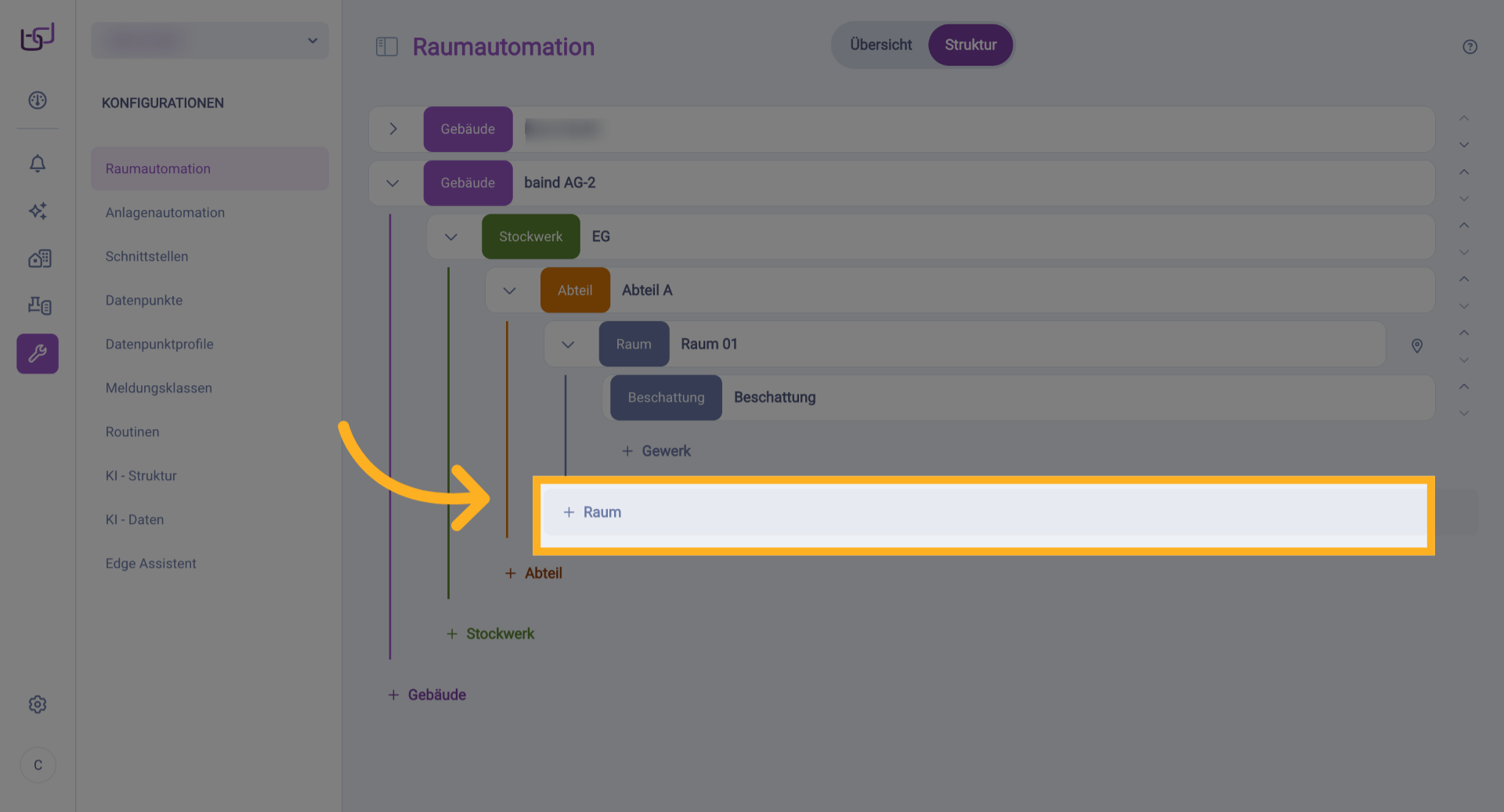

16. Zweiten Raum mit Duplikation erstellen
Für das Abteil soll nun ein zweiter Raum angelegt werden. Klicken Sie erneut auf „+ Raum" unterhalb von „Abteil A".

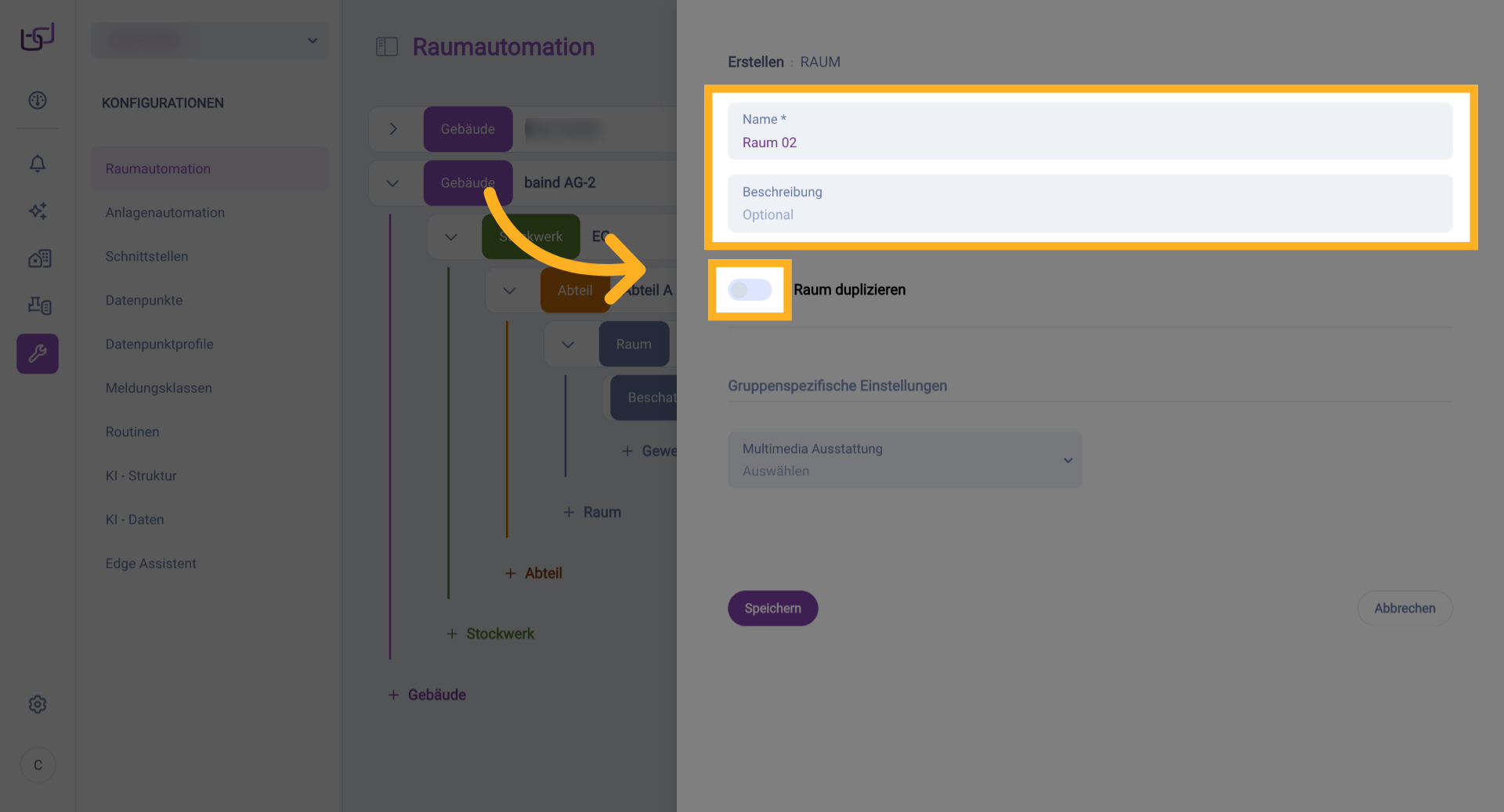

17. Raum-Dialog mit Duplikationsoption
Geben Sie den Namen für den neuen Raum ein – in diesem Beispiel „Raum 02". Nun aktivieren Sie den Toggle „Raum duplizieren", um die Struktur eines bestehenden Raums zu übernehmen. Dies ist besonders nützlich, wenn mehrere Räume in einem Abteil die gleichen Gewerke haben sollen.

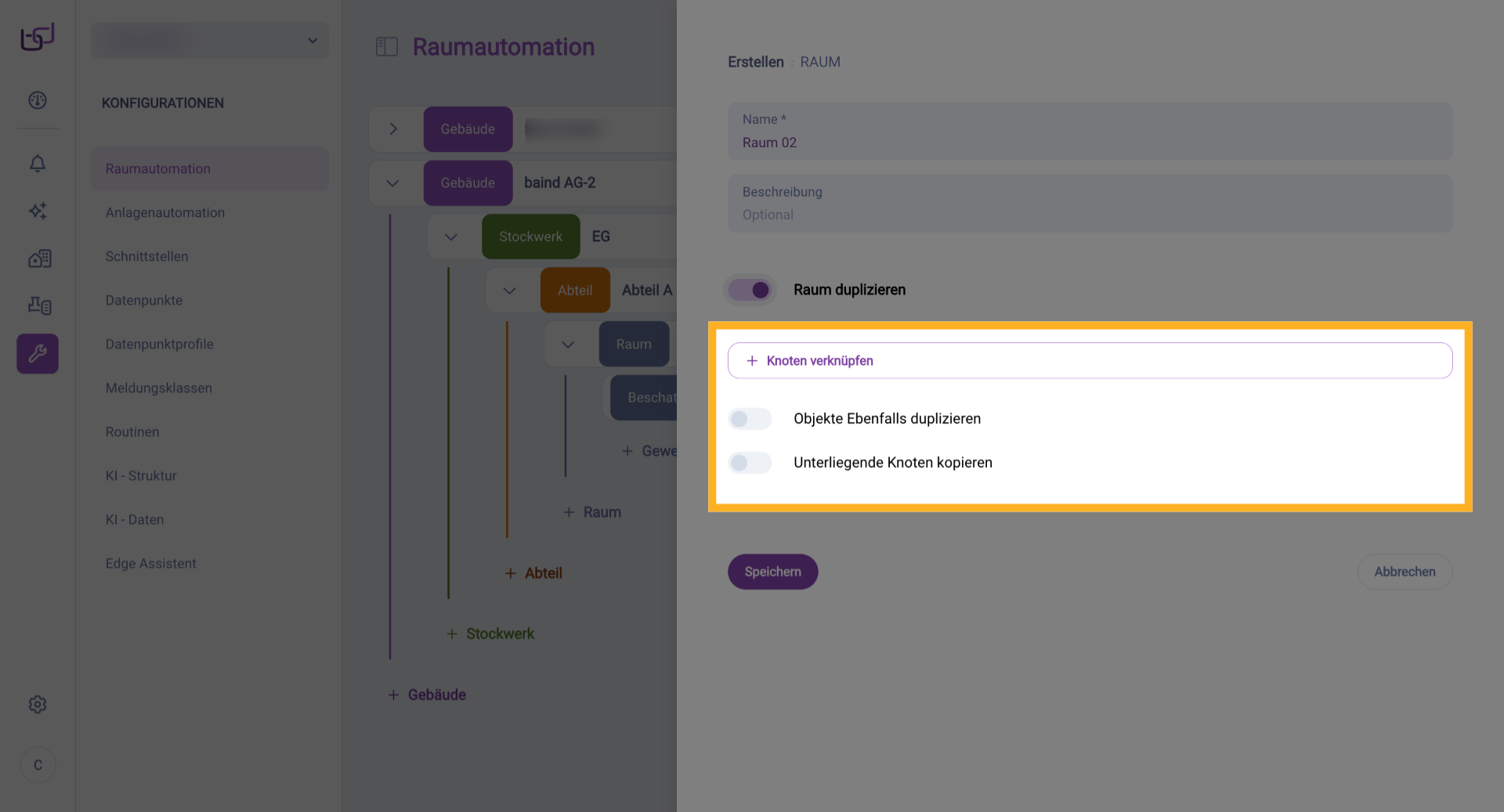

18. Duplikationseinstellungen erweitern
Durch Aktivierung des Toggles „Raum duplizieren" öffnen sich zusätzliche Einstellungsmöglichkeiten. Sie sehen den Bereich „Gruppenspezifische Einstellungen" und die zentrale Funktion „Knoten verknüpfen".

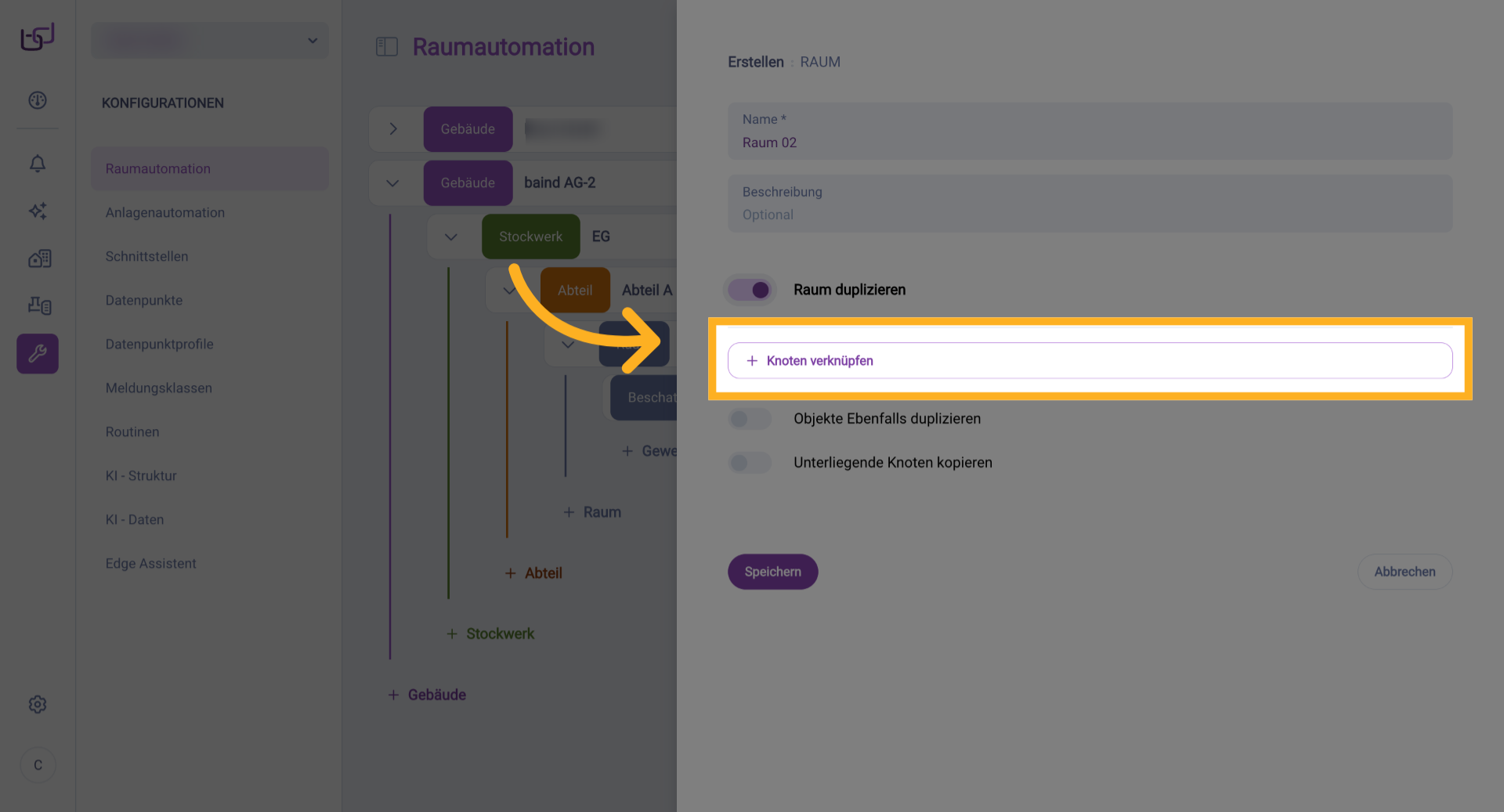

19. Knoten verknüpfen aufrufen
Klicken Sie auf „Knoten verknüpfen", um festzulegen, welcher bestehende Raum als Vorlage dienen soll. Dies öffnet einen Dialog zur Auswahl des zu duplizierenden Knotens.
20. Dialog "Knoten verknüpfen"
Es öffnet sich der Dialog „Knoten verknüpfen". Hier können Sie den Typ des zu duplizierenden Knotens auswählen und gezielt nach bestehenden Räumen suchen.

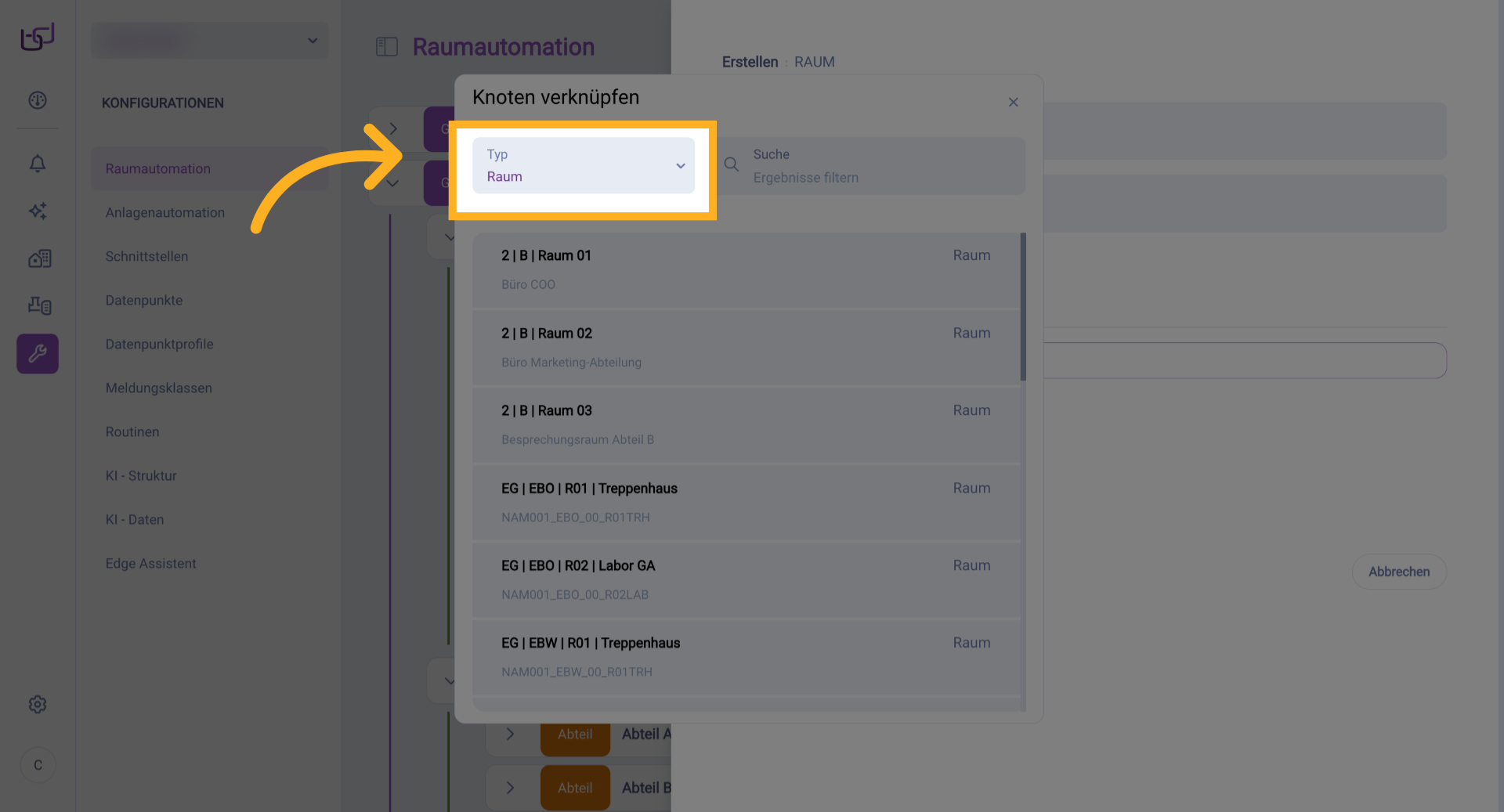

21. Knotentyp auswählen
Im Dropdown-Feld „Typ" ist bereits „Raum" vorausgewählt. Klicken Sie auf das Feld, um zu sehen, welche anderen Knotentypen zur Verfügung stehen (z.B. Stockwerk, Abteil, Gewerk).

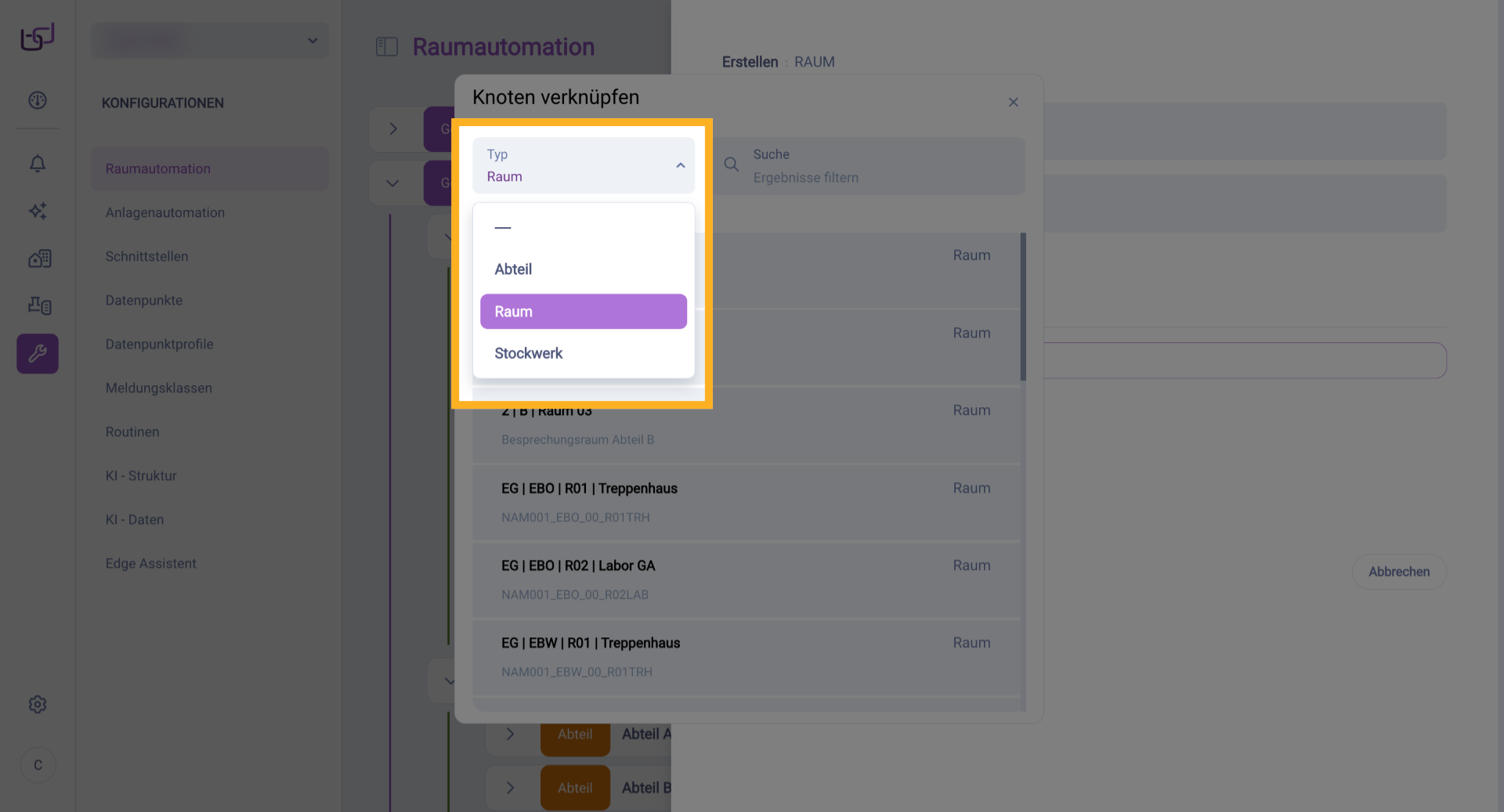

22. Verfügbare Knotentypen
Das Dropdown-Menü zeigt die verfügbaren Knotentypen an. Für unser Beispiel bleibt „Raum" ausgewählt, da wir einen bestehenden Raum als Vorlage verwenden möchten.

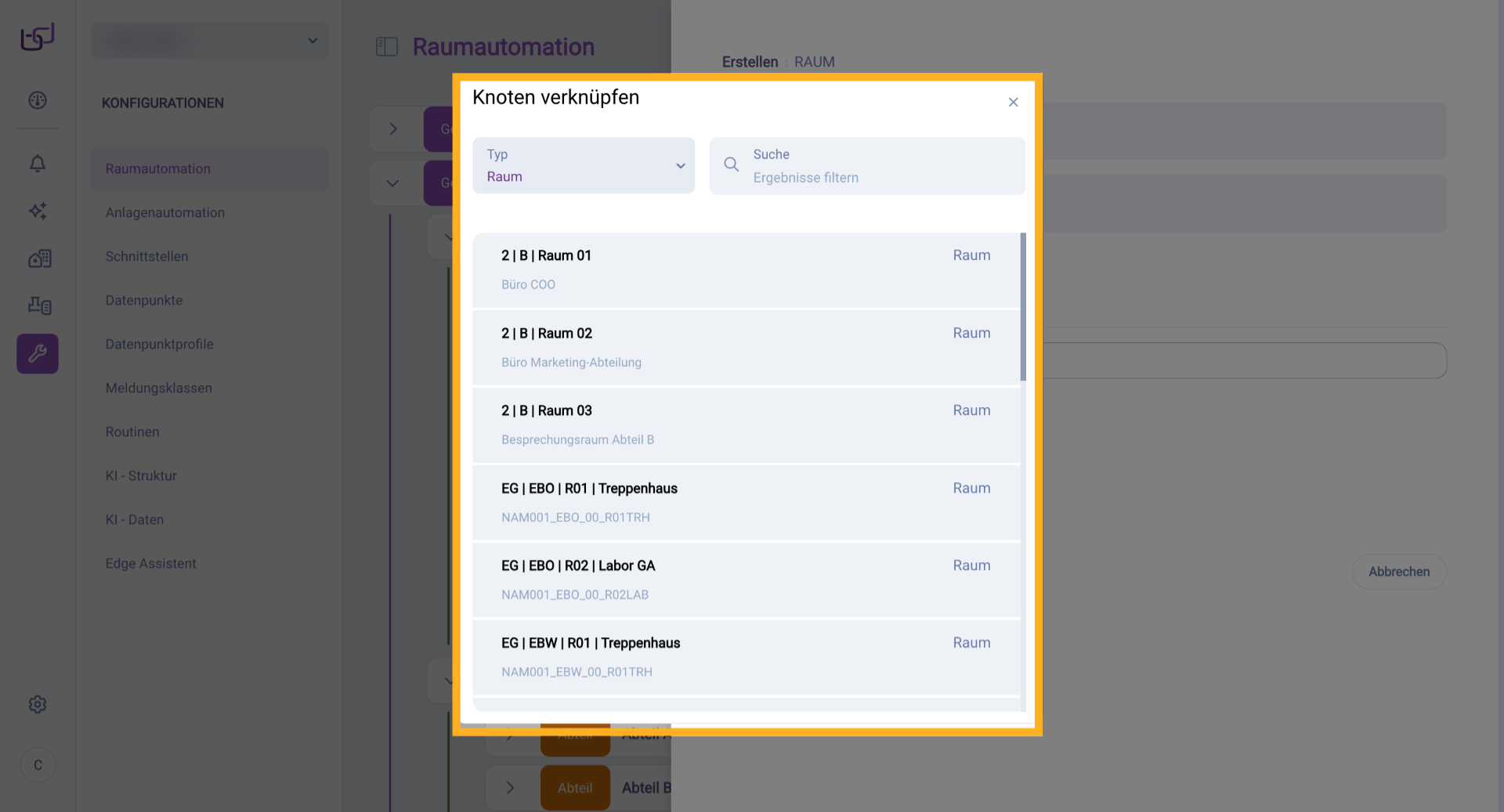

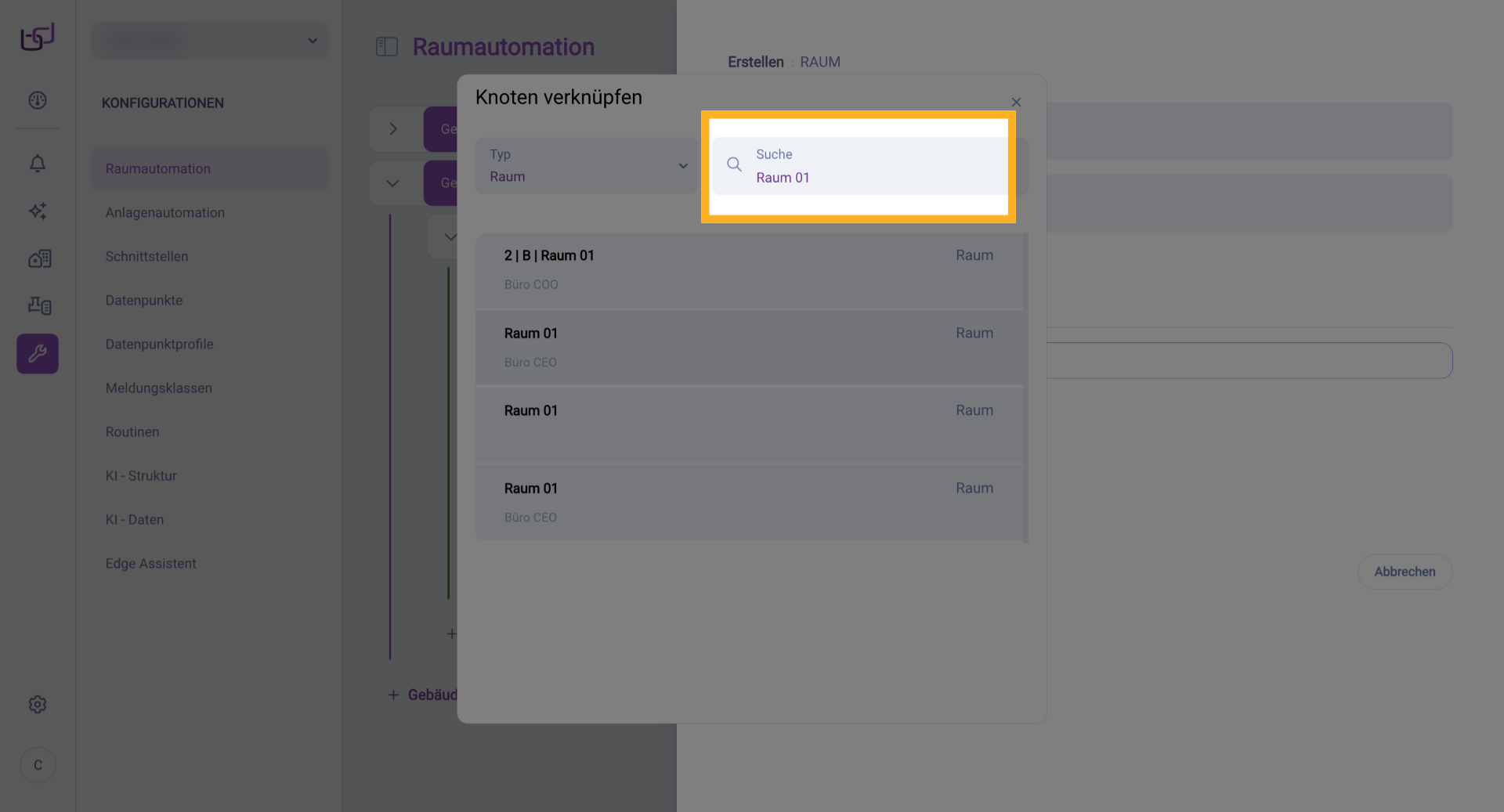

23. Nach Räumen suchen
Über das Suchfeld können Sie gezielt nach Namen und Beschreibung von Räumen suchen. Dies ist besonders hilfreich bei größeren Gebäudestrukturen mit vielen Räumen.

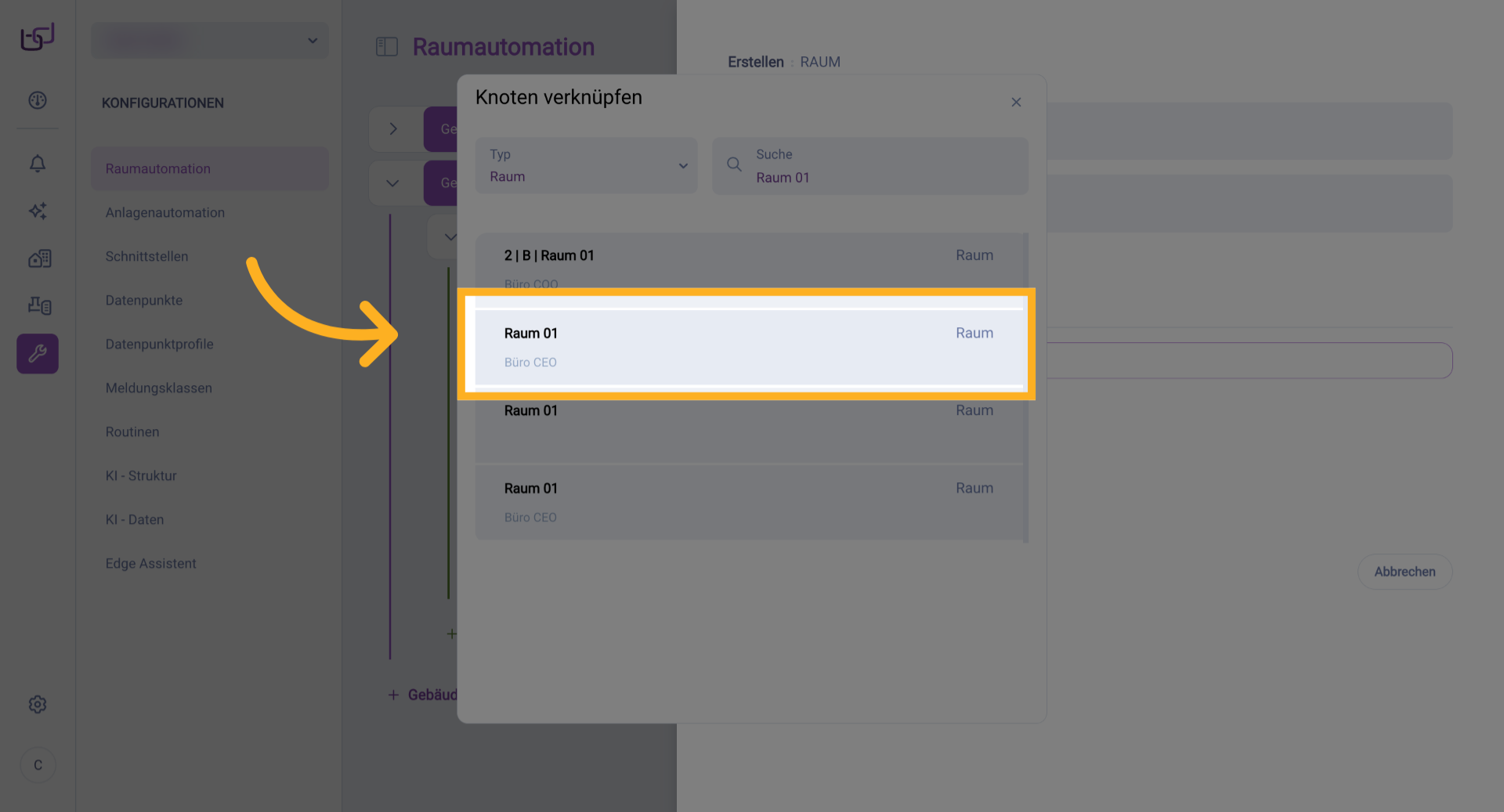

24. Vorlage-Raum auswählen
Wählen Sie den Raum aus, den Sie duplizieren möchten. In diesem Beispiel wählen wir „Raum 01", den wir zuvor angelegt haben und der bereits das Gewerk „Beschattung" enthält.

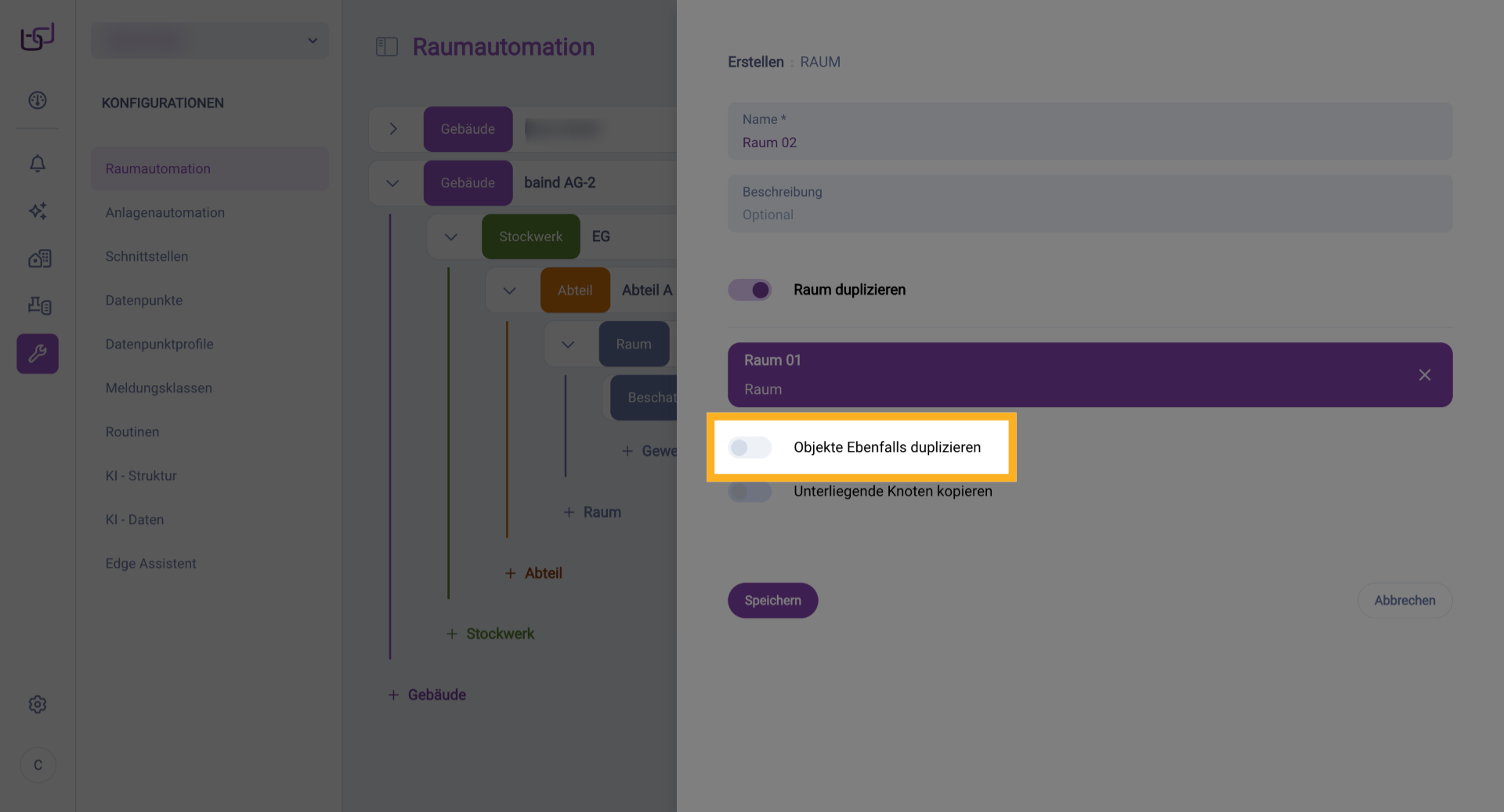

25. Option "Objekte Ebenfalls duplizieren"
Nach Auswahl des Raums erscheinen zwei wichtige Optionen:
Objekte Ebenfalls duplizieren: Mit dieser Option werden auch alle Datenpunkt-Verknüpfungen aus den Gewerken des ausgewählten Raums mit dupliziert.
Aktivieren Sie diese Option nur, wenn Sie wirklich identische Datenpunkt-Verknüpfungen in beiden Räumen benötigen – was in der Praxis selten der Fall ist, da jeder Raum üblicherweise eigene Datenpunkte hat.

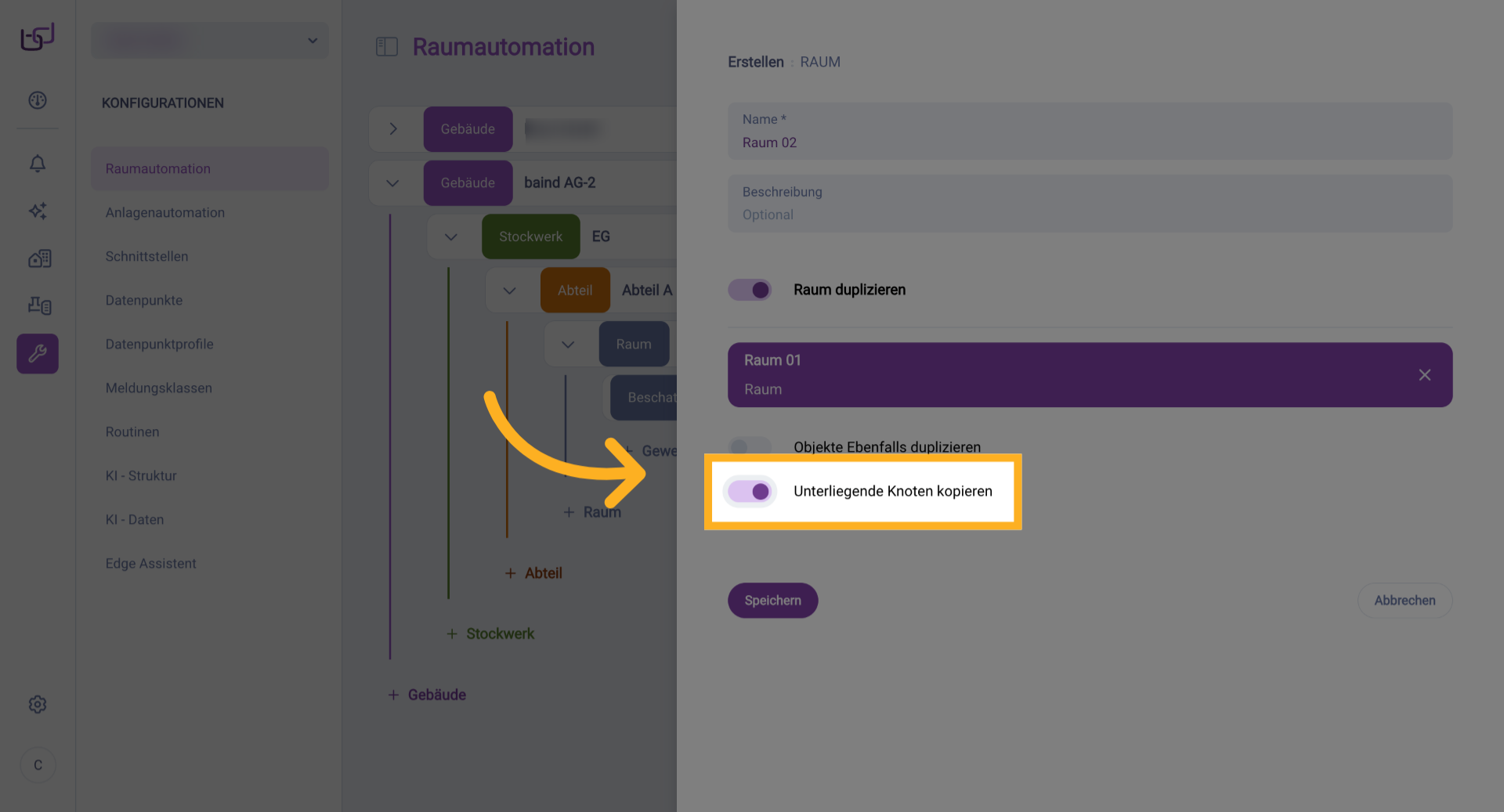

26. Option "Unterliegende Knoten kopieren"
Unterliegende Knoten kopieren: Diese Option kopiert die gesamte Struktur unterhalb des ausgewählten Raums. In unserem Fall bedeutet dies: Die Gewerke (z.B. „Beschattung") werden vom Raum 01 in den Raum 02 kopiert – jedoch ohne die Datenpunkt-Verknüpfungen. Dies ist die empfohlene Option, da Sie so die Struktur übernehmen, aber für jeden Raum individuelle Datenpunkte verknüpfen können.

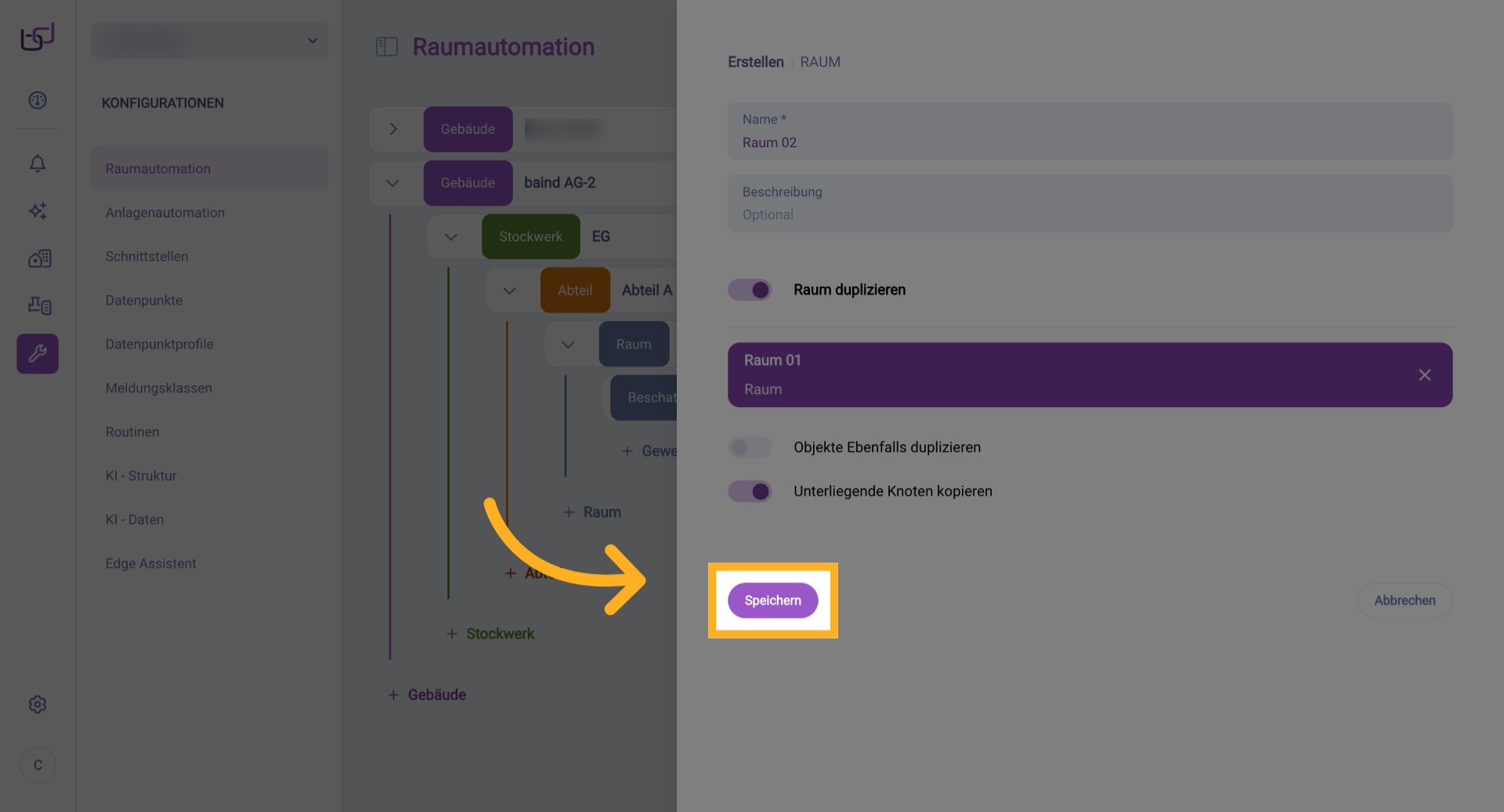

27. Raum mit Duplikation speichern
Aktivieren Sie „Unterliegende Knoten kopieren" und klicken Sie auf „Speichern", um den Raum mit der kopierten Struktur anzulegen.
28. Raum erfolgreich dupliziert
Der „Raum 02" wurde erfolgreich angelegt und enthält nun die gleichen Gewerke wie „Raum 01" – in diesem Fall das Gewerk „Beschattung". Sie können nun für jeden Raum individuelle Datenpunkte verknüpfen oder weitere Gewerke hinzufügen. Legen Sie nach diesem Prinzip alle benötigten Räume des Abteils an.
Weitere Abteile erstellen

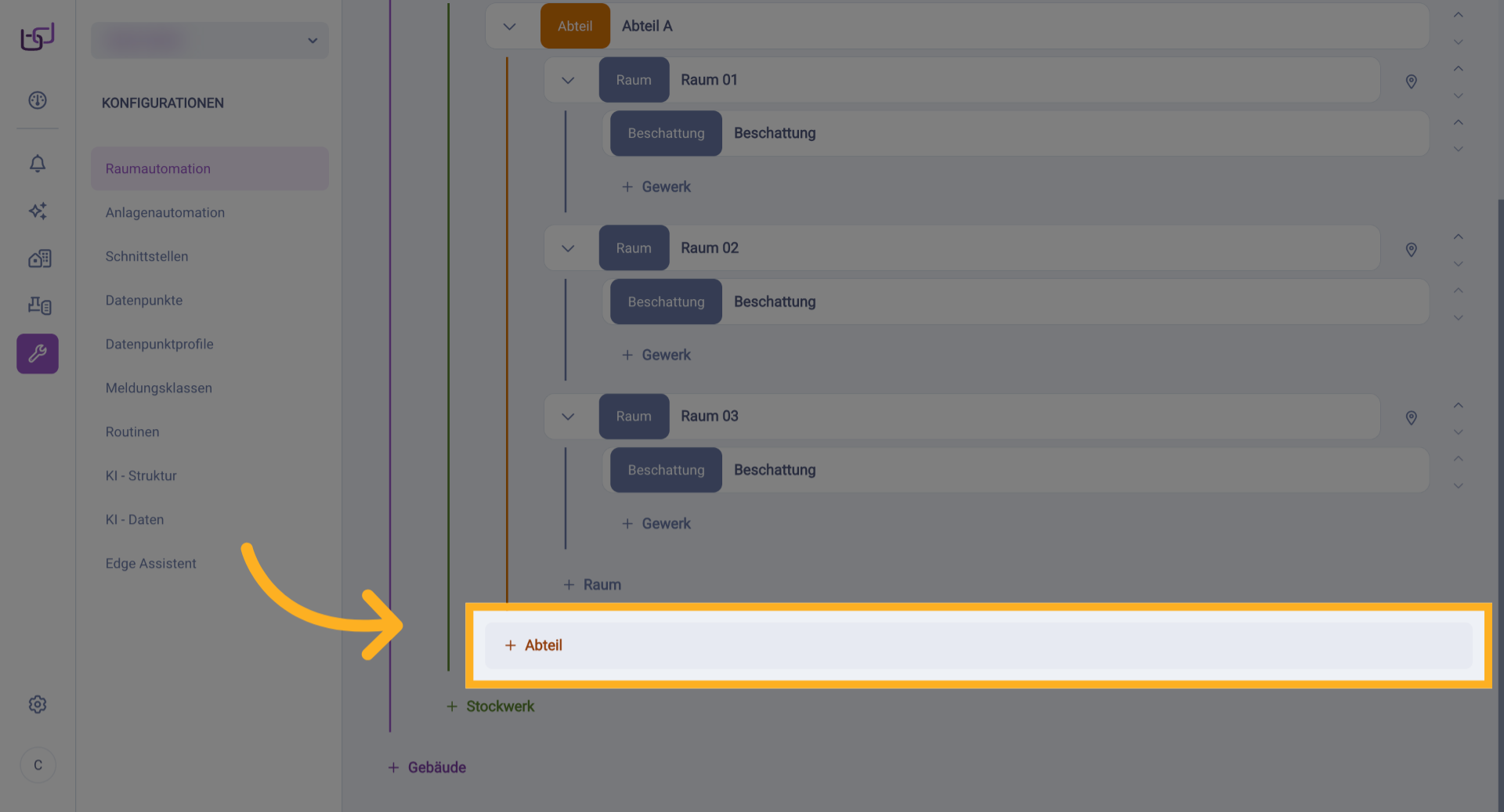

29. Zweites Abteil hinzufügen
Nachdem alle Räume für „Abteil A" angelegt wurden, können Sie nun ein weiteres Abteil für das Stockwerk erstellen. Das „Abteil A" ist vollständig mit drei Räumen (Raum 01, 02, 03) konfiguriert, und jeder Raum enthält das Gewerk „Beschattung". Klicken Sie auf „+ Abteil" unterhalb des Stockwerks „EG", um ein weiteres Abteil zu erstellen.

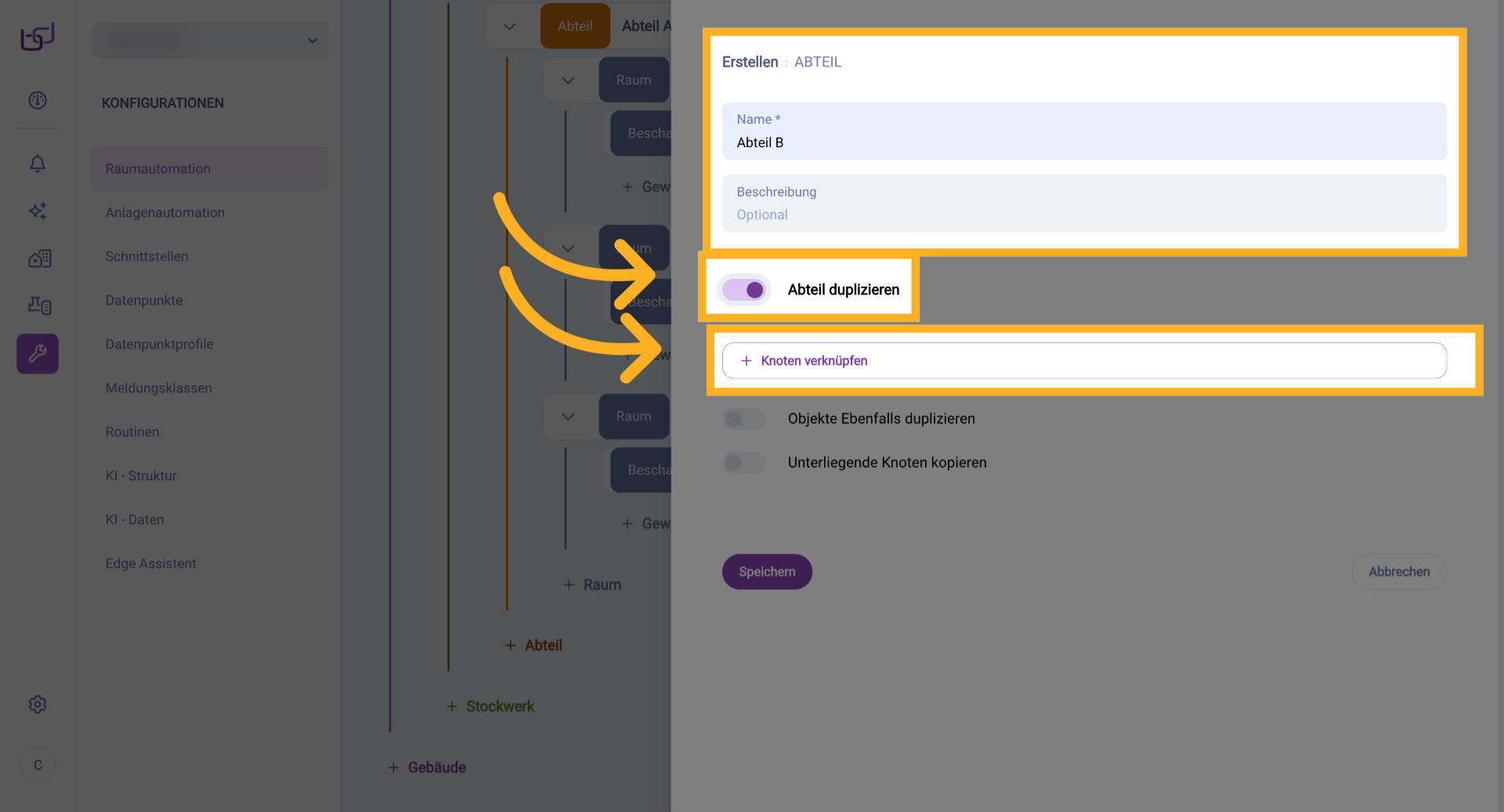

30. Abteil-Dialog öffnen und Duplikation aktivieren
Es öffnet sich der Dialog „Erstellen ABTEIL". Geben Sie den Namen für das neue Abteil ein – in diesem Beispiel „Abteil B". Aktivieren Sie nun den Toggle „Abteil duplizieren", damit der Button „+ Knoten verknüpfen" angezeigt wird. Klicken Sie auf „+ Knoten verknüpfen", um das zu duplizierende Abteil auszuwählen.

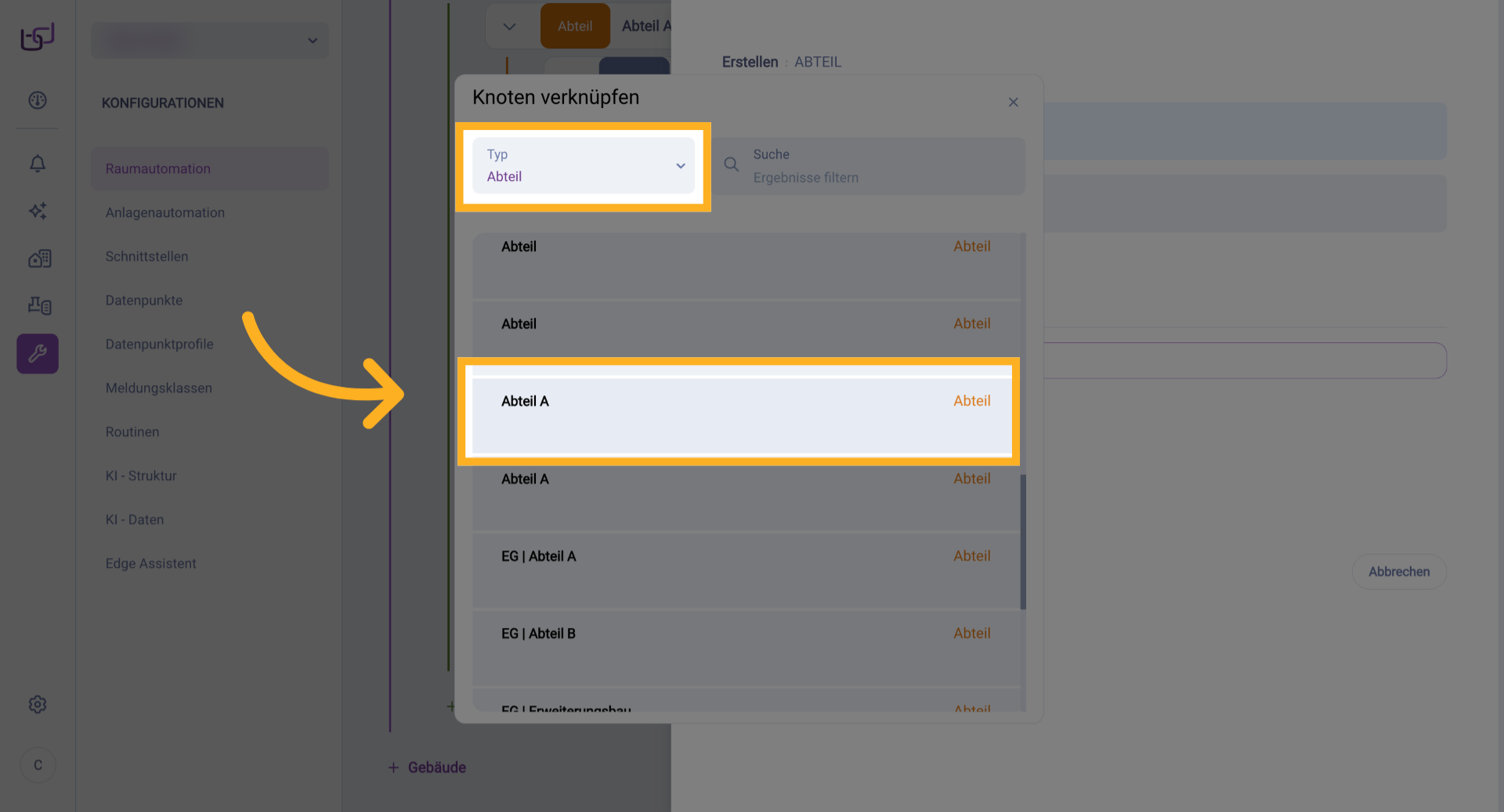

31. Vorlage-Abteil auswählen
Der Dialog „Knoten verknüpfen" öffnet sich. Im Dropdown-Feld „Typ" ist bereits „Abteil" vorausgewählt. Sie sehen eine Liste aller verfügbaren Abteile. Wählen Sie das gewünschte Abteil aus der Liste aus, um es als Vorlage zu verwenden.

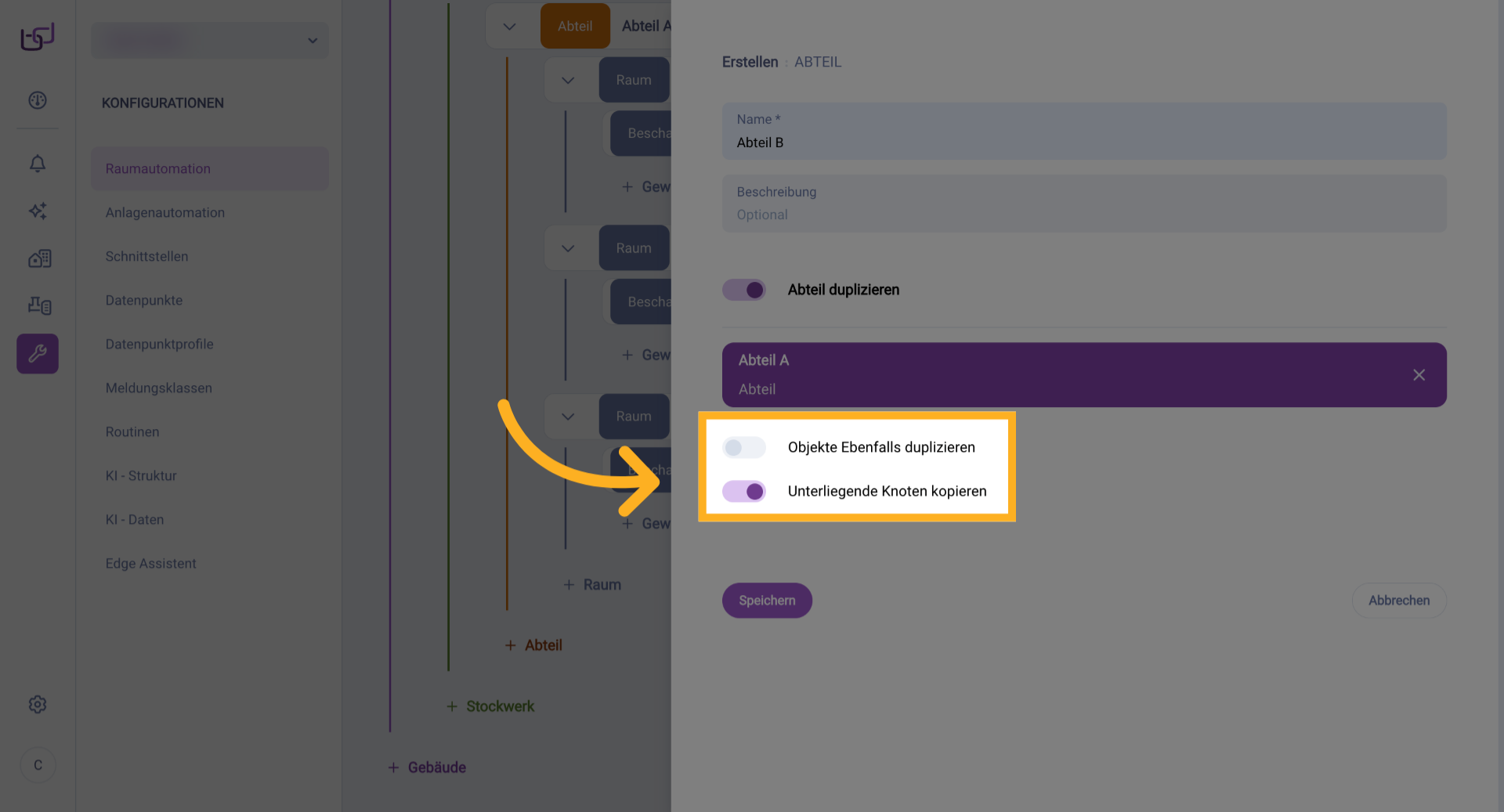

32. Duplikationsoptionen konfigurieren
Die beiden Duplikationsoptionen können konfiguriert werden:
- Objekte Ebenfalls duplizieren: Nicht aktiviert (würde alle Datenpunkt-Verknüpfungen kopieren)
- Unterliegende Knoten kopieren: Aktivieren Sie diese Option (Toggle wird lila), um die gesamte Abteilstruktur mit allen Räumen und deren Gewerken zu kopieren

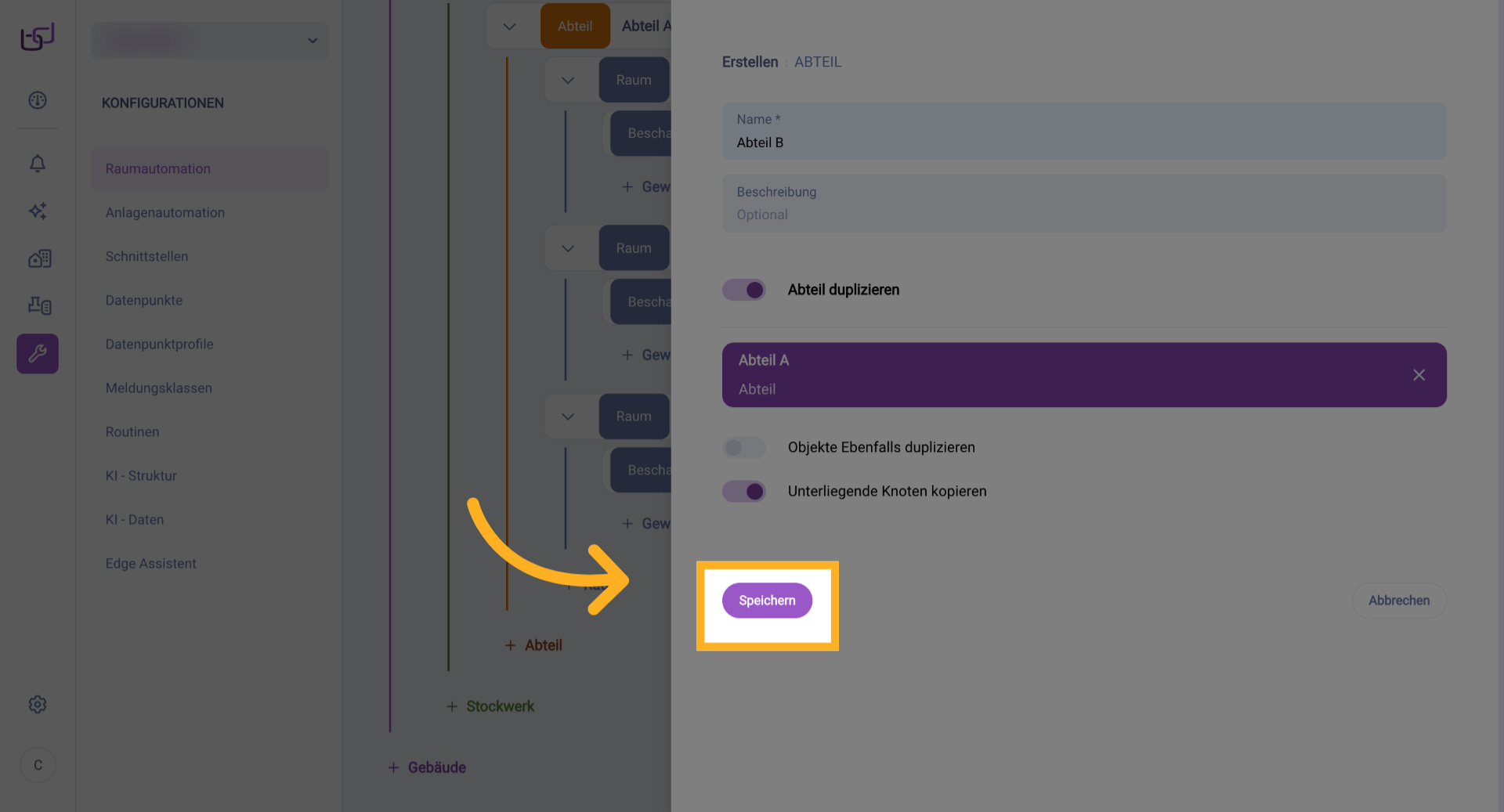

33. Abteil mit Duplikation speichern
Klicken Sie nun auf „Speichern", um das Abteil mit der kompletten Struktur von „Abteil A" anzulegen.
34. Abteil erfolgreich dupliziert
Das „Abteil B" wurde erfolgreich mit der kompletten Struktur von „Abteil A" erstellt. Nach dem Aufklappen sehen Sie, dass alle drei Räume (Raum 01, 02, 03) mit ihren jeweiligen Gewerken (Beschattung) übernommen wurden.

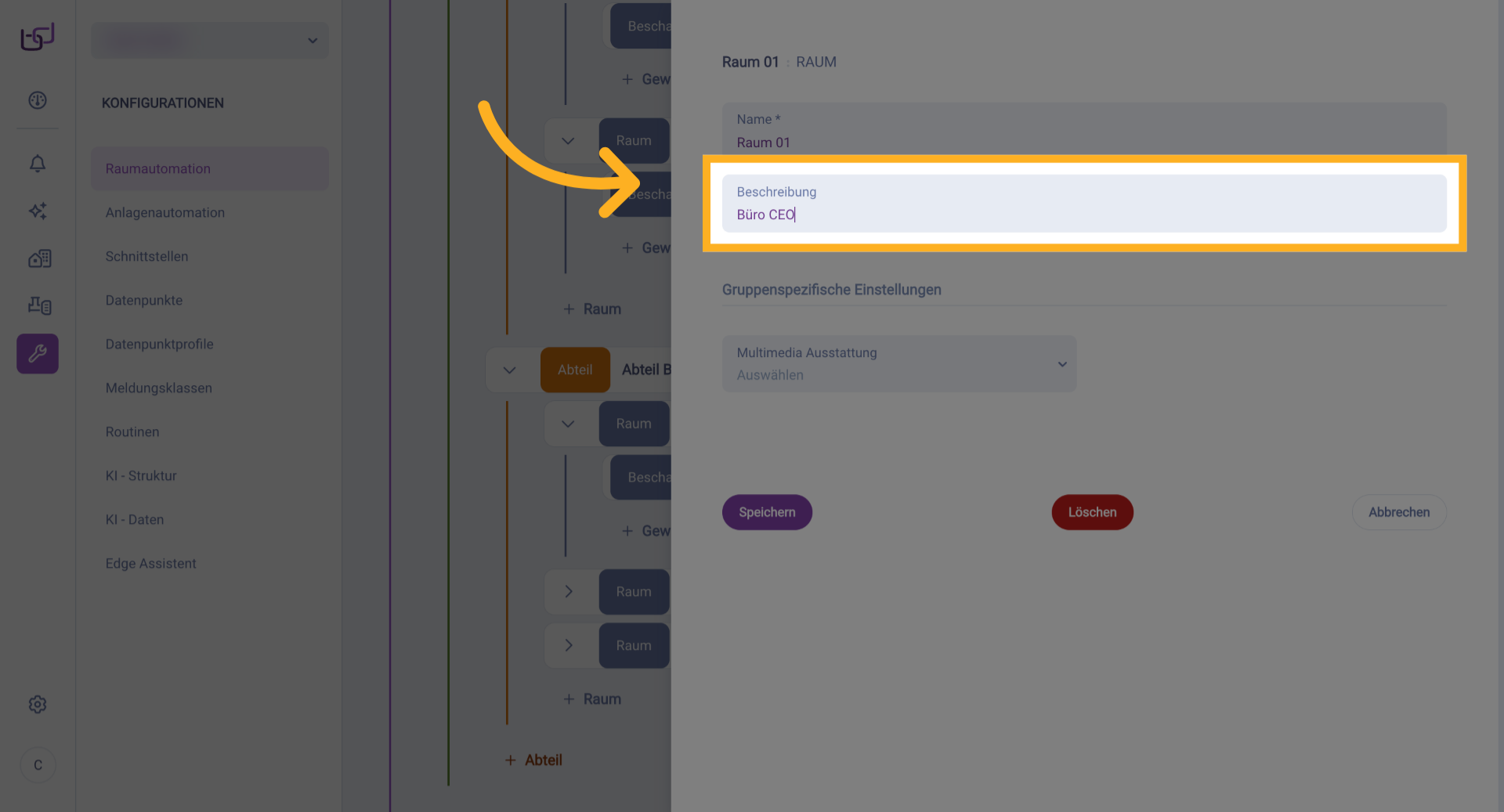

35. Duplizierte Beschreibungen anpassen
Bei der Duplikation wurden auch die Beschreibungen der Räume übernommen. Im Abteil B wurde beispielsweise für „Raum 01" die Beschreibung „Büro CEO" von Abteil A übernommen. Falls diese Beschreibung für den neuen Raum nicht zutrifft, können Sie diese einfach bearbeiten. Klicken Sie auf den Raum, um den Bearbeitungsdialog zu öffnen, und passen Sie die Beschreibung im Feld „Beschreibung" an (oder löschen Sie diese). Klicken Sie auf „Speichern", um die Änderung zu übernehmen. Wiederholen Sie diesen Vorgang für alle Räume, bei denen die Beschreibung angepasst werden muss.
Stockwerke duplizieren
Wenn Sie bereits ein vollständig konfiguriertes Stockwerk mit Abteilen und Räumen haben, können Sie dieses als Vorlage für weitere Stockwerke verwenden. Diese Funktion ist besonders nützlich bei Gebäuden mit identischer Struktur auf mehreren Etagen.
36. Strukturen einklappen
Um eine bessere Übersicht zu erhalten, können Sie aufgeklappte Strukturelemente wieder einklappen. Klicken Sie auf den Dropdown-Pfeil (nach unten zeigend) neben einem Element – in diesem Beispiel bei „Abteil A" – um die darunterliegenden Räume und Gewerke auszublenden. Der Pfeil zeigt dann nach rechts und signalisiert den eingeklappten Zustand.

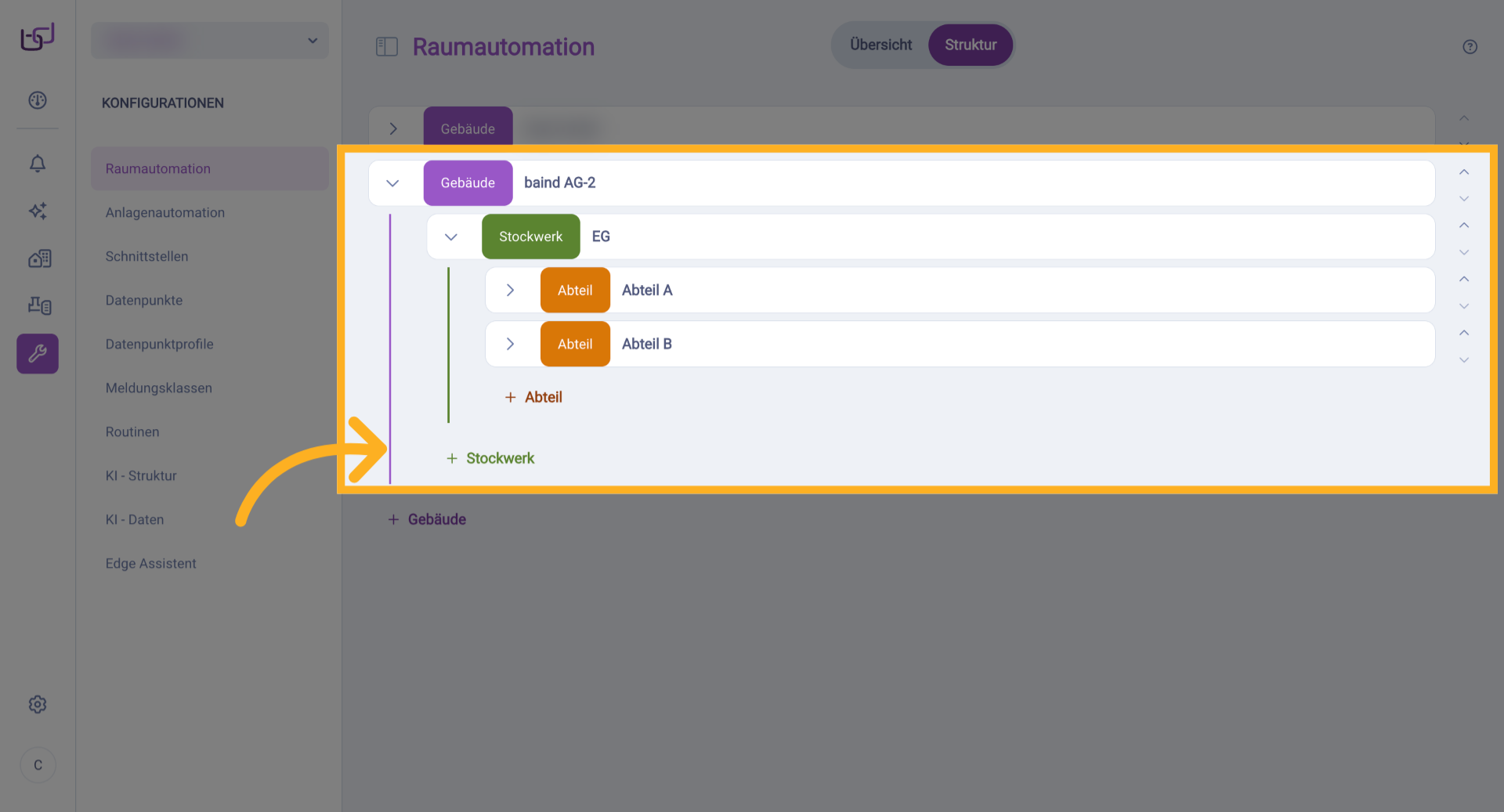

37. Neues Stockwerk hinzufügen
In der eingeklappten Ansicht sehen Sie nun das Stockwerk „EG" mit seinen beiden Abteilen „Abteil A" und „Abteil B" (beide eingeklappt). Diese übersichtliche Darstellung erleichtert die Navigation bei größeren Strukturen. Klicken Sie auf „+ Stockwerk" unterhalb des Gebäudes „baind AG-2", um ein weiteres Stockwerk zu erstellen.

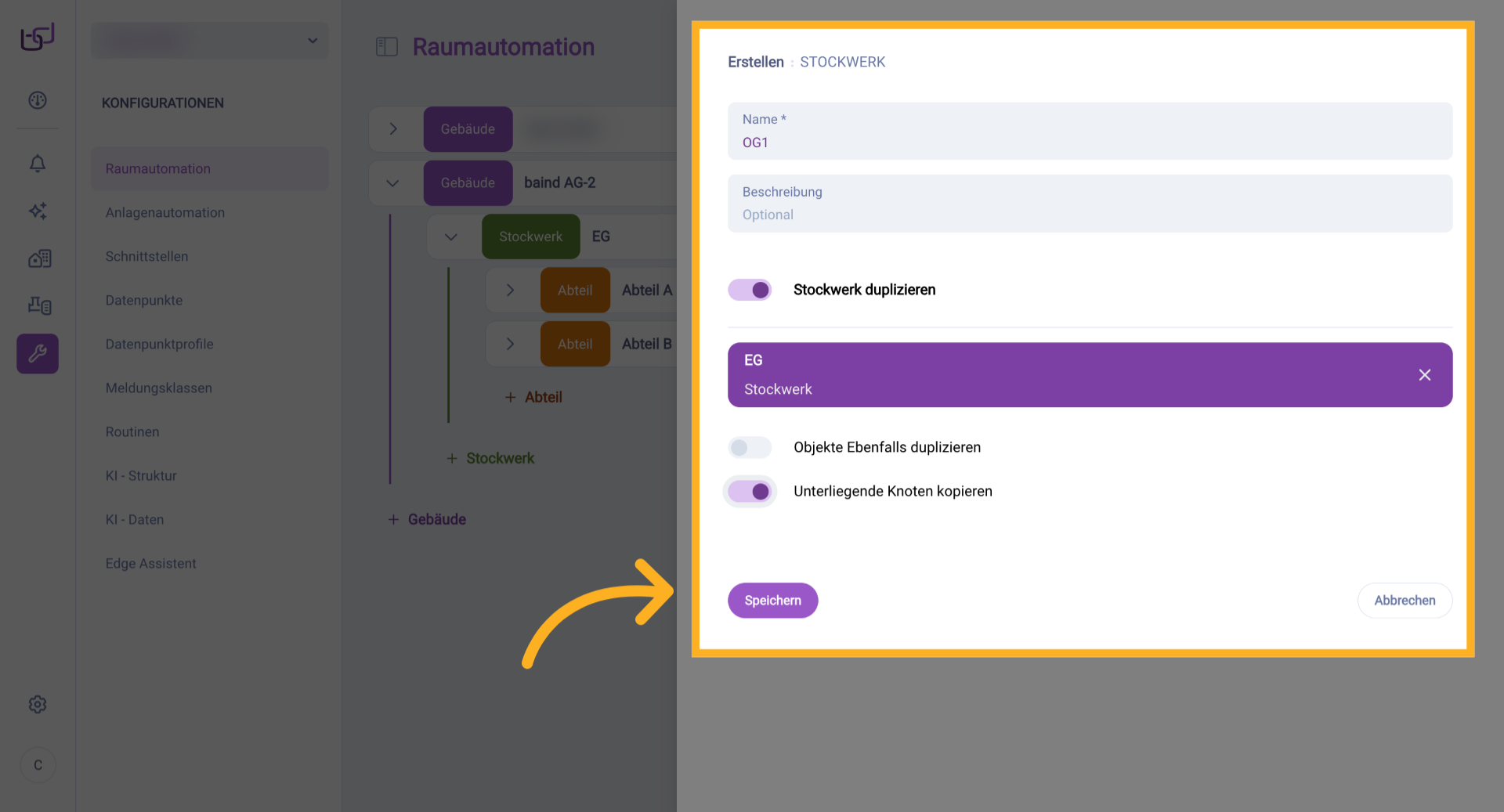

38. Stockwerk-Dialog mit Duplikation
Es öffnet sich der Dialog „Erstellen STOCKWERK". Geben Sie den Namen für das neue Stockwerk ein – in diesem Beispiel „OG1" für 1. Obergeschoss. Aktivieren Sie den Toggle „Stockwerk duplizieren" und klicken Sie auf „+ Knoten verknüpfen", um das Stockwerk „EG" als Vorlage auszuwählen. Aktivieren Sie „Unterliegende Knoten kopieren", um die gesamte Stockwerkstruktur mit allen Abteilen, Räumen und Gewerken zu kopieren. Klicken Sie auf „Speichern".

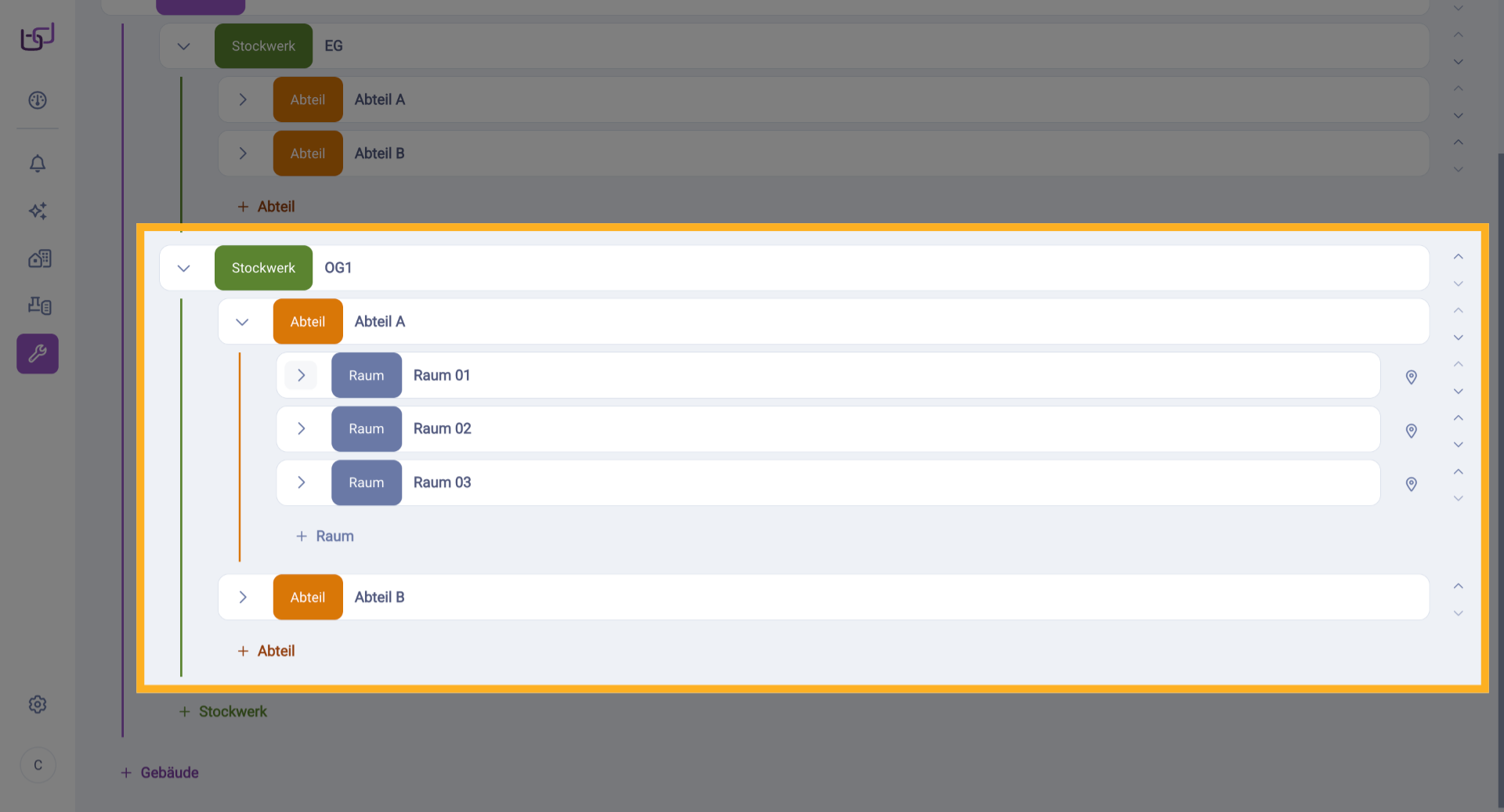

39. Stockwerk erfolgreich dupliziert
Das Stockwerk „OG1" wurde erfolgreich mit der kompletten Struktur vom Erdgeschoss erstellt. Die Ansicht zeigt das neue Stockwerk aufgeklappt mit „Abteil A", das wiederum alle drei Räume (Raum 01, 02, 03) enthält.
Knoten bearbeiten und löschen
Nach dem Anlegen von Stockwerken, Abteilen und Räumen können Sie diese Elemente jederzeit bearbeiten oder löschen. Die Plattform bietet Ihnen hierfür einen einfachen Zugriff direkt in der Struktur-Ansicht.

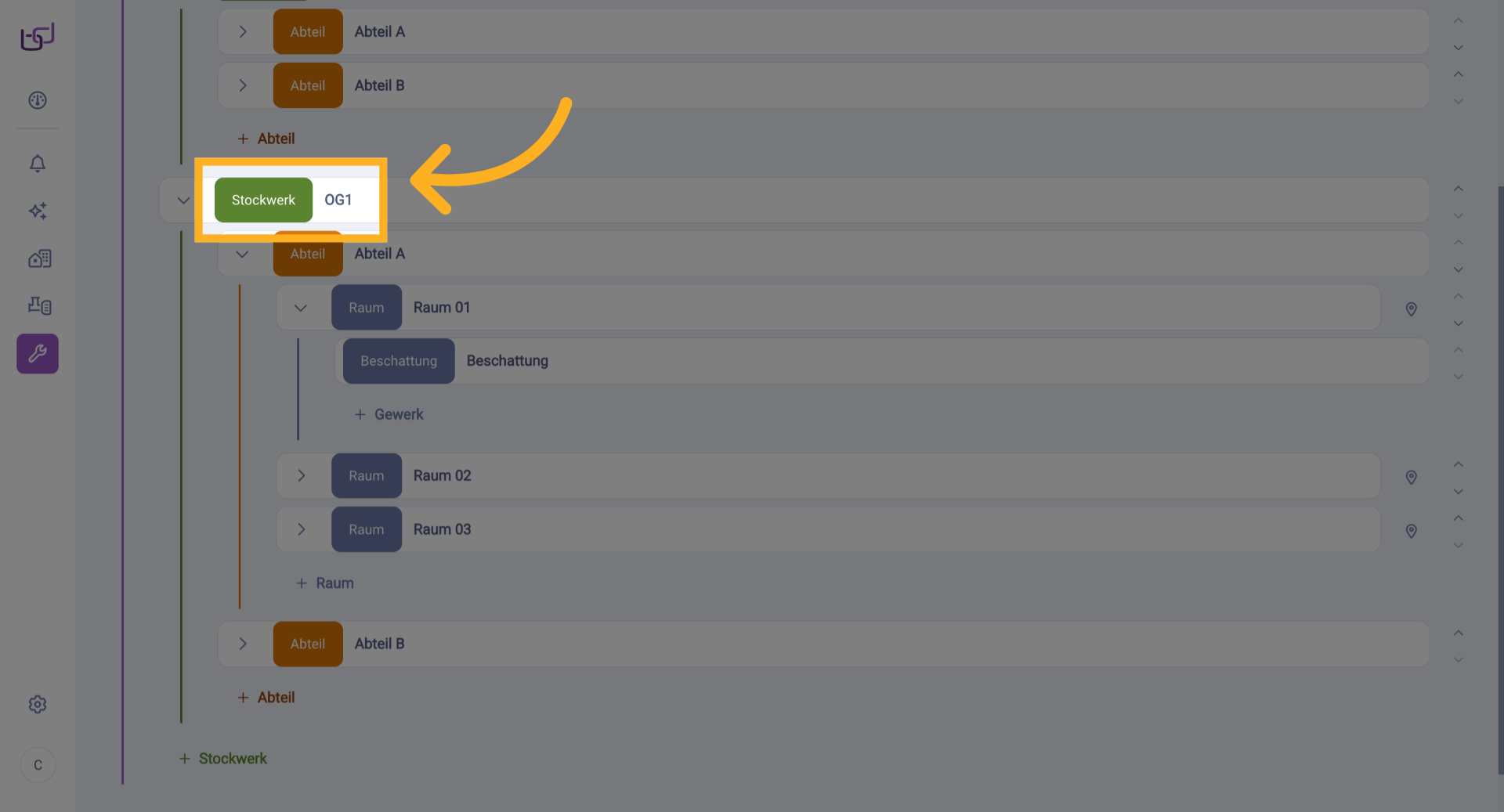

40. Stockwerk zum Bearbeiten auswählen
Um ein Stockwerk oder einen anderen Knoten zu bearbeiten, klicken Sie direkt auf das entsprechende Element in der Struktur. In diesem Beispiel klicken wir auf das Stockwerk "OG1".

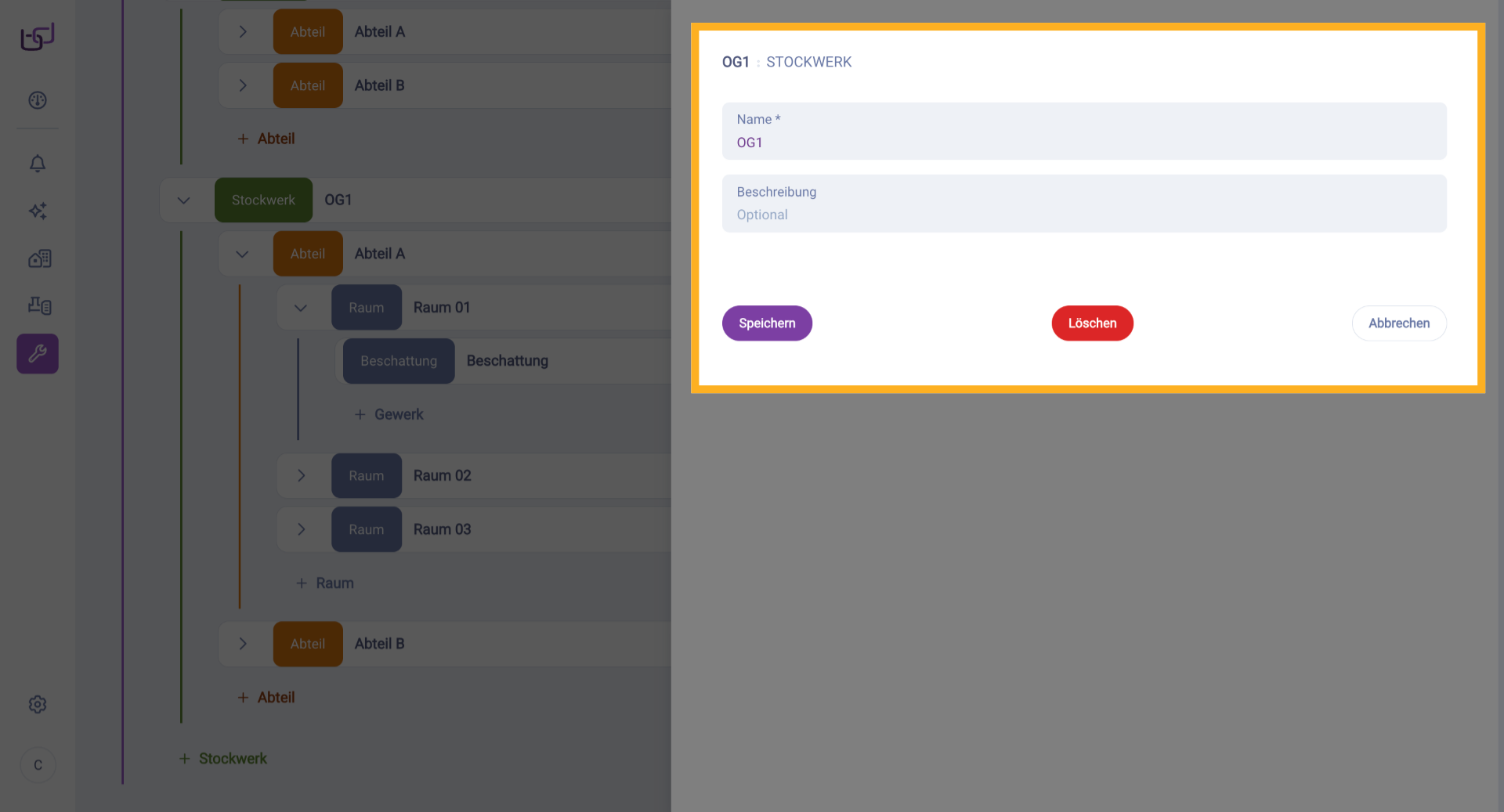

41. Bearbeitungsdialog öffnet sich
Es öffnet sich der Dialog zum Bearbeiten des Stockwerks. Hier können Sie den Namen und die Beschreibung ändern. Die Felder zeigen die aktuellen Werte an und können direkt bearbeitet werden.

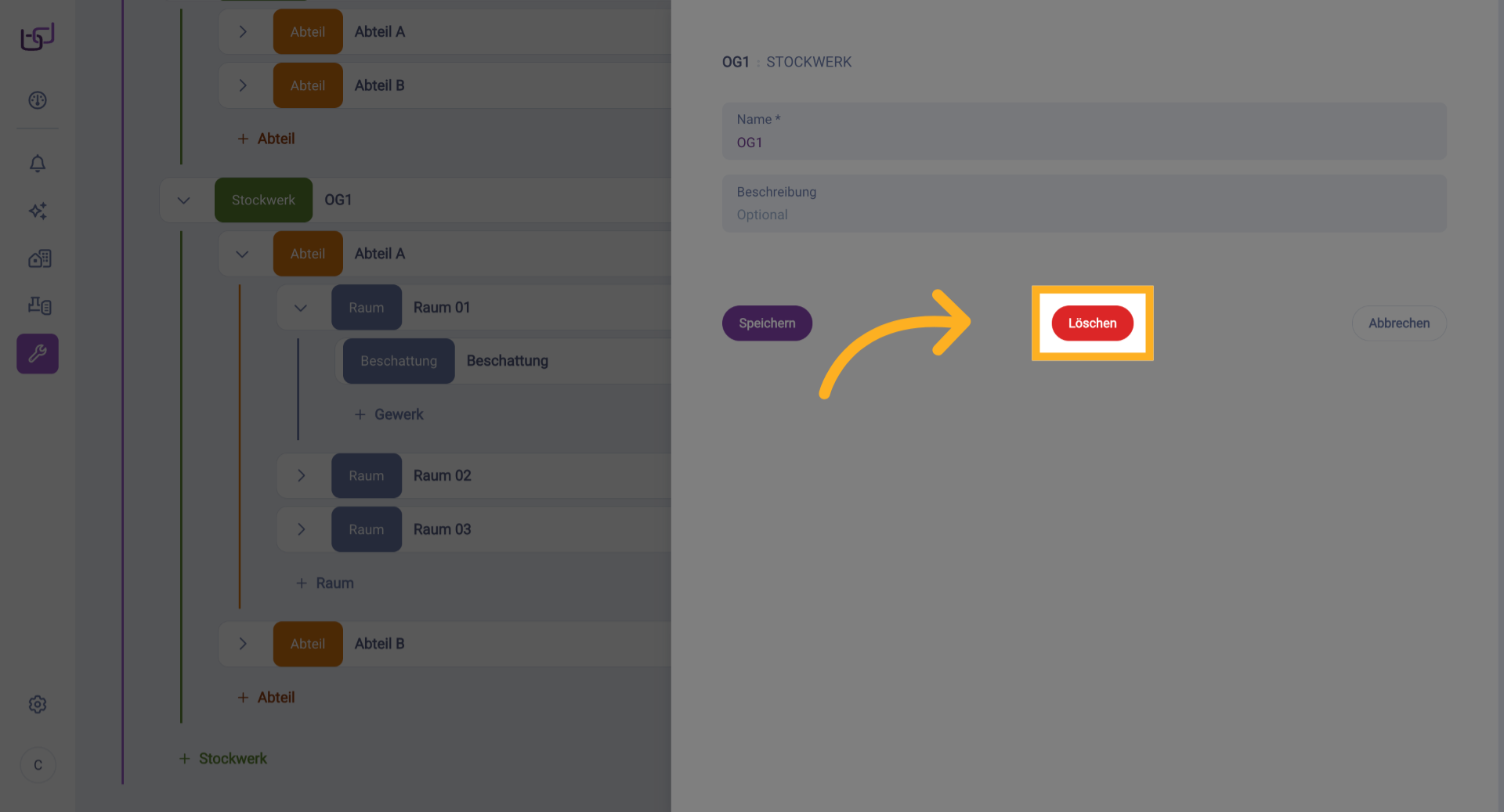

42. Löschfunktion aufrufen
Wenn Sie ein Stockwerk oder einen anderen Knoten löschen möchten, klicken Sie im Bearbeitungsdialog auf den Button "Löschen" (rot).

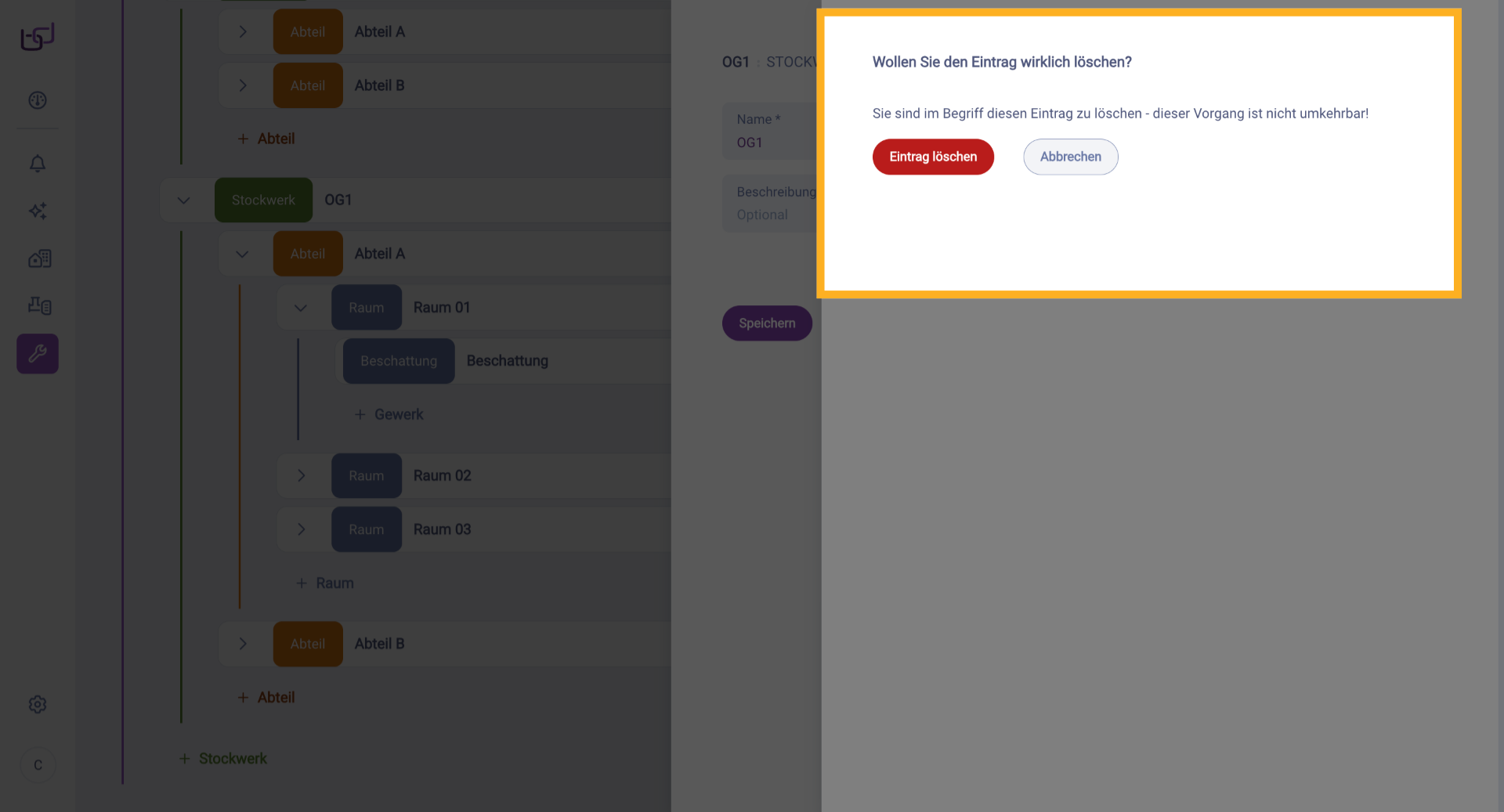

43. Löschvorgang bestätigen
Es erscheint ein Bestätigungsdialog mit dem Hinweis: "Wollen Sie den Eintrag wirklich löschen? Sie sind im Begriff diesen Eintrag zu löschen - dieser Vorgang ist nicht umkehrbar!" Klicken Sie auf "Eintrag löschen", um den Löschvorgang endgültig durchzuführen, oder auf "Abbrechen", um den Vorgang abzubrechen.
Das Löschen eines Knotens ist nicht umkehrbar. Beachten Sie, dass beim Löschen eines Stockwerks, Abteils oder Raums auch alle darunterliegenden Elemente (z.B. Räume, Gewerke) gelöscht werden.

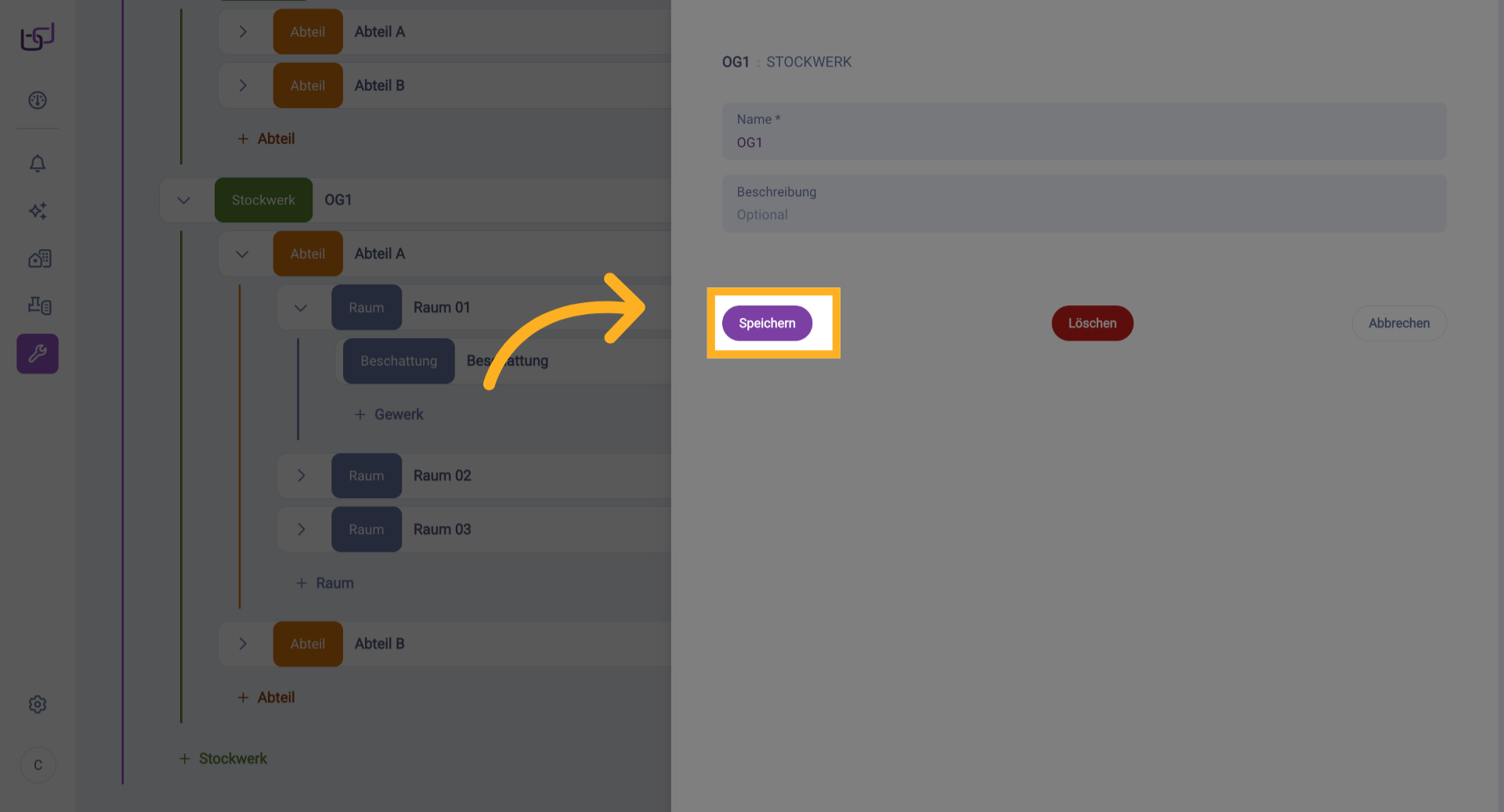

44. Änderungen speichern
Wenn Sie Änderungen am Namen oder der Beschreibung vorgenommen haben, klicken Sie auf "Speichern", um die Änderungen zu übernehmen.
Knoten innerhalb der Hierarchie verschieben
Die Vision Plattform ermöglicht es Ihnen, Knoten innerhalb ihrer Hierarchieebene neu zu sortieren. So können Sie die Reihenfolge von Räumen innerhalb eines Abteils, Abteilen innerhalb eines Stockwerks, Stockwerken innerhalb eines Gebäudes oder mehrerer Gebäude anpassen

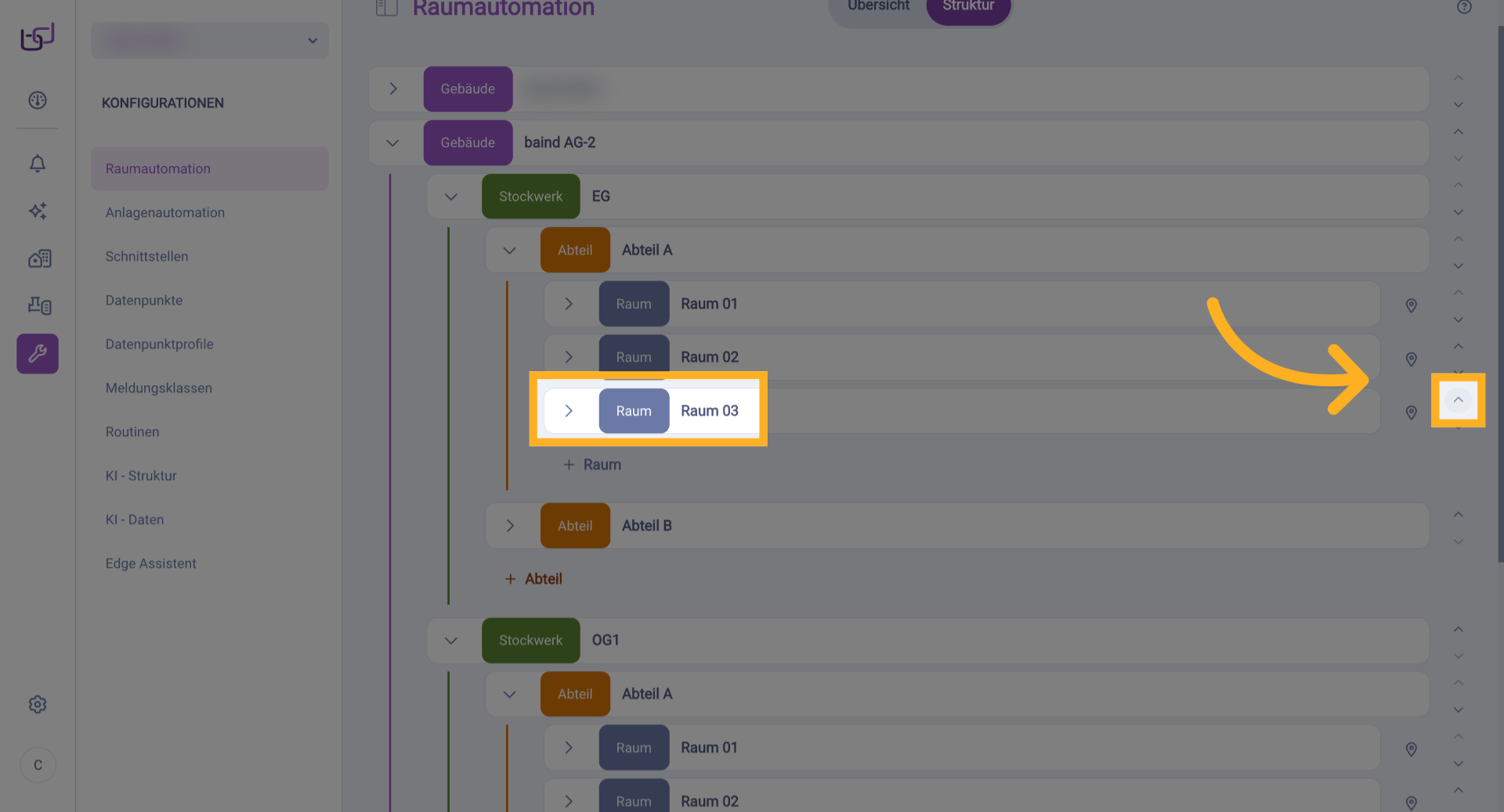

45. Raum zum Verschieben auswählen
Um einen Raum innerhalb seines Abteils zu verschieben, klicken Sie auf das Pfeil-Symbol (nach oben) rechts neben dem Raum. In diesem Beispiel verschieben wir "Raum 03" nach oben.

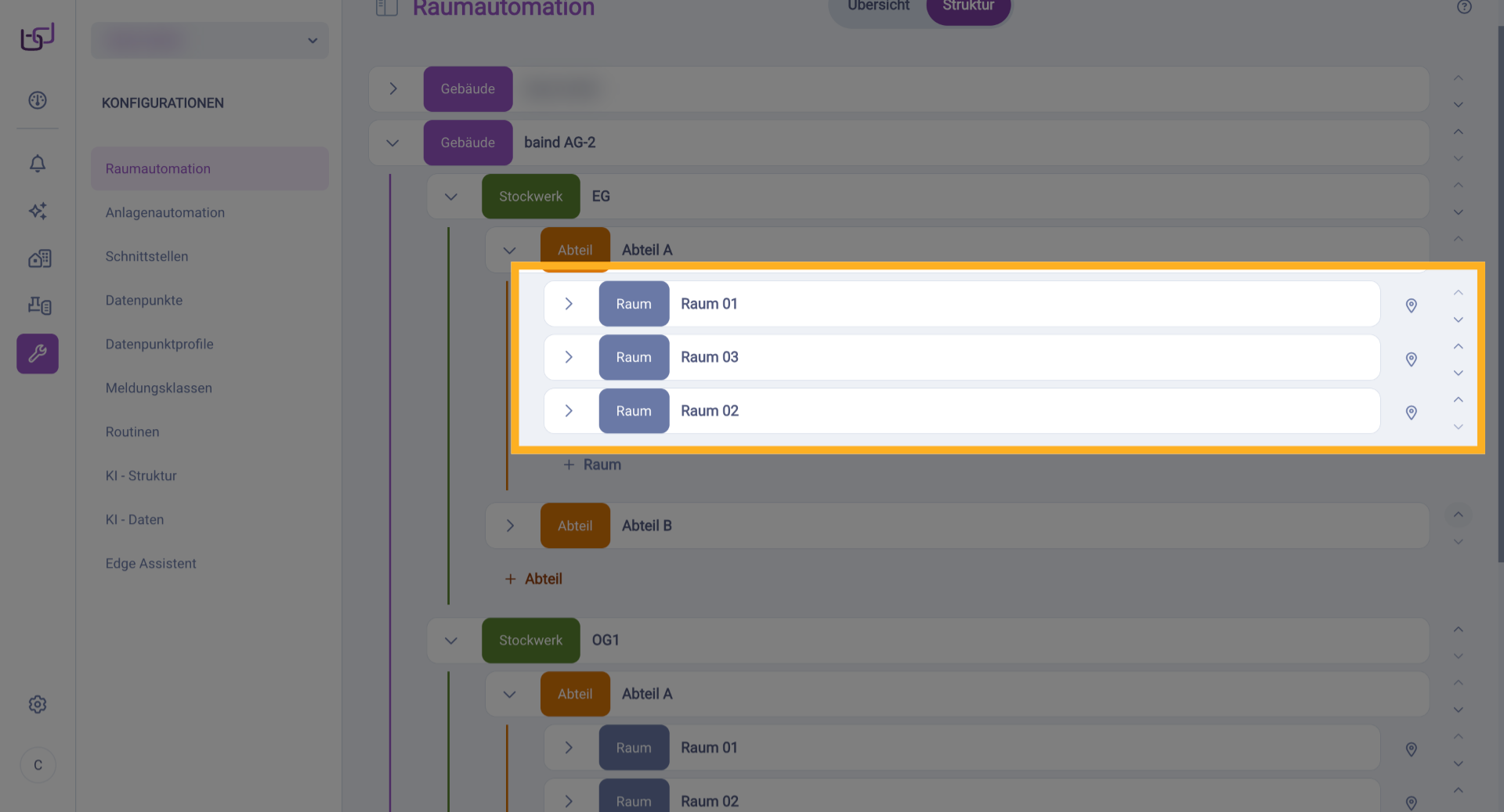

46. Raum wurde nach oben verschoben
Der Raum 03 wurde erfolgreich nach oben verschoben und befindet sich nun zwischen Raum 01 und Raum 02. Durch mehrmaliges Klicken auf den Pfeil können Sie den Raum weiter nach oben verschieben.

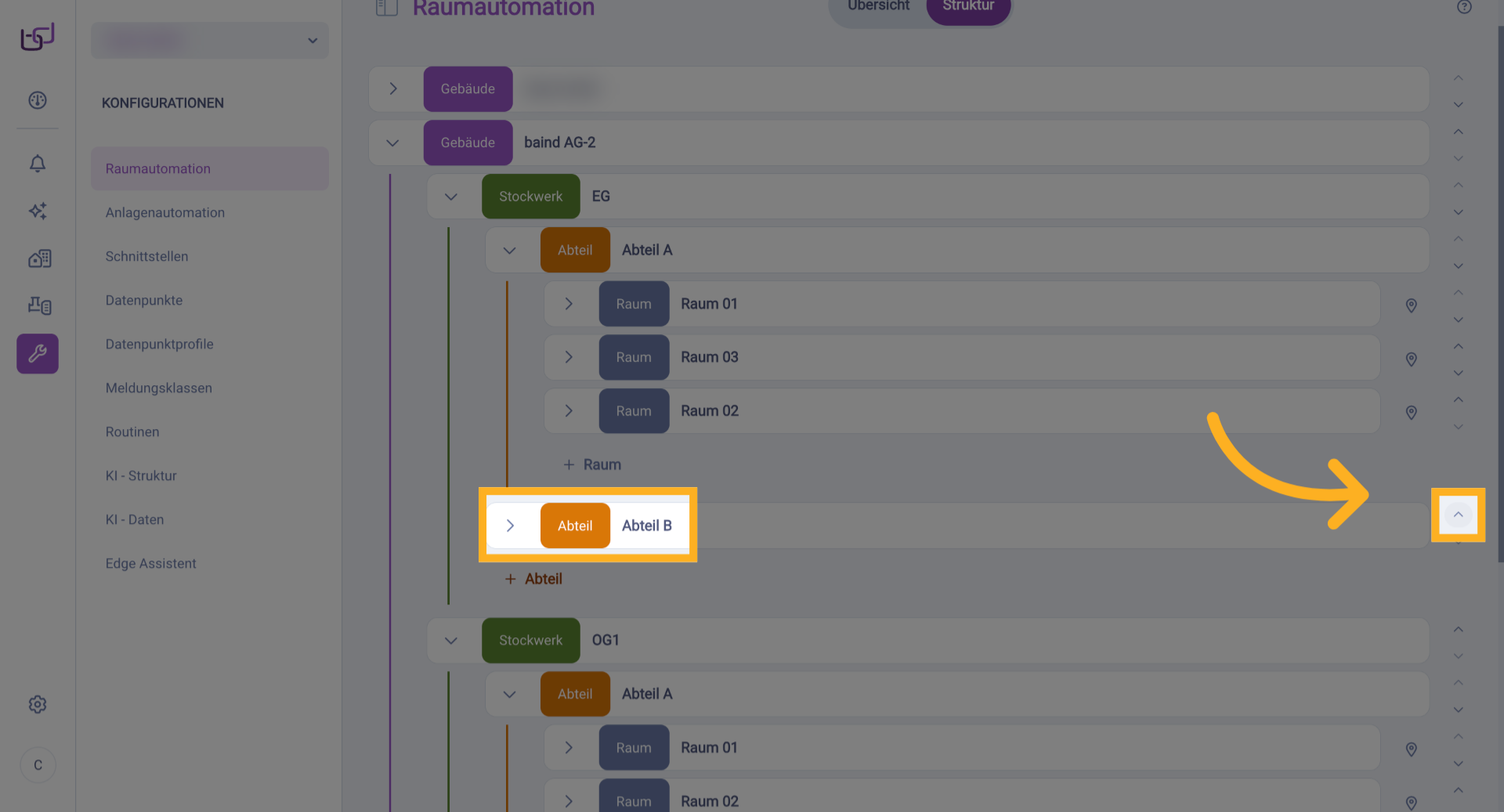

47. Abteil verschieben
Die Verschiebensfunktion funktioniert auf allen Hierarchieebenen. Hier klicken wir auf den Pfeil nach oben neben "Abteil B", um es innerhalb des Stockwerks nach oben zu verschieben.
48. Abteil wurde verschoben
Abteil B mit seinen drei Räumen befindet sich nun über Abteil A. Die Reihenfolge der Abteile im Stockwerk wurde erfolgreich geändert.

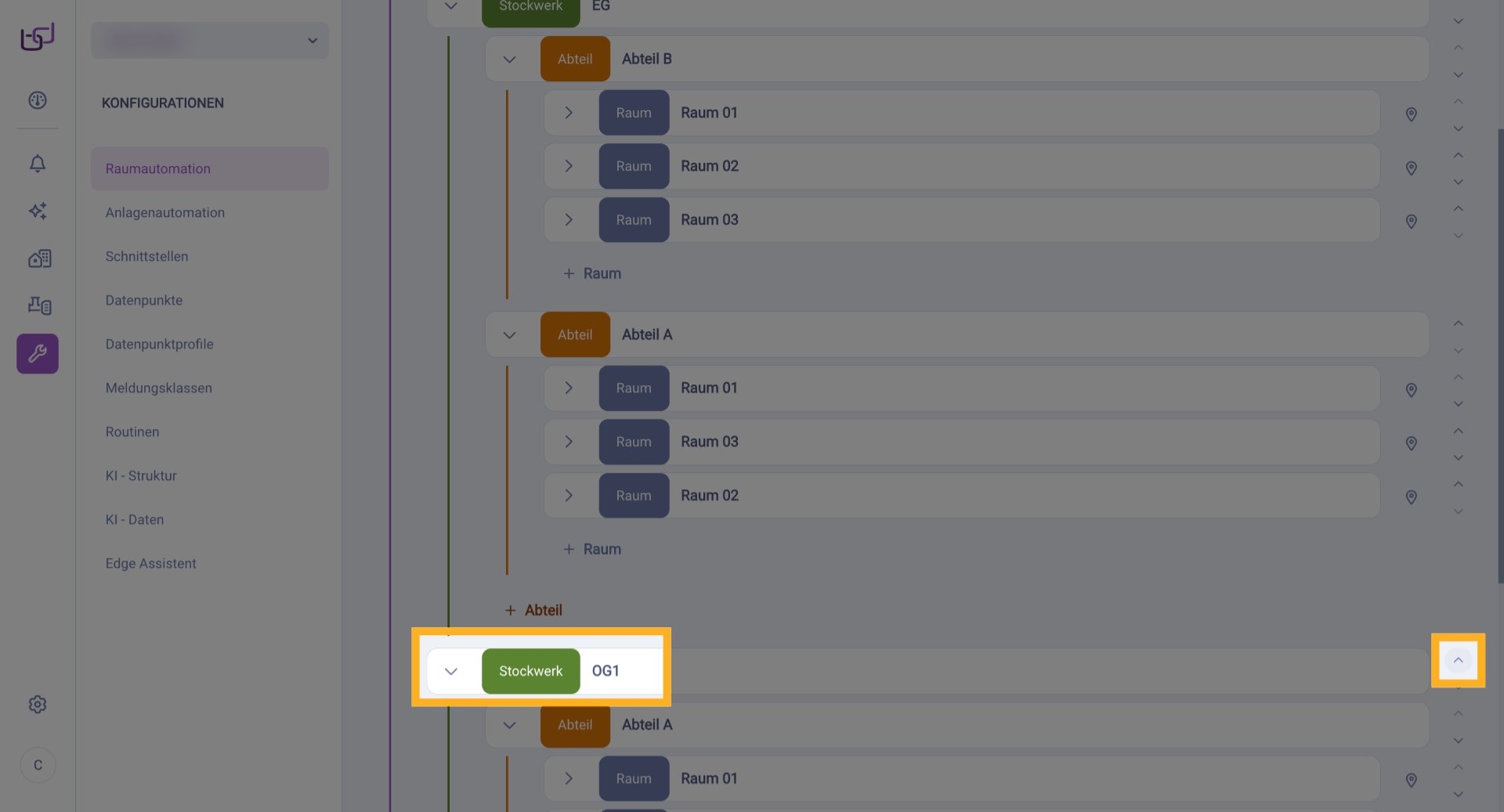

49. Stockwerk verschieben
Auch Stockwerke können innerhalb eines Gebäudes neu sortiert werden. Klicken Sie auf den Pfeil nach oben neben dem Stockwerk "OG1", um es nach oben zu verschieben.

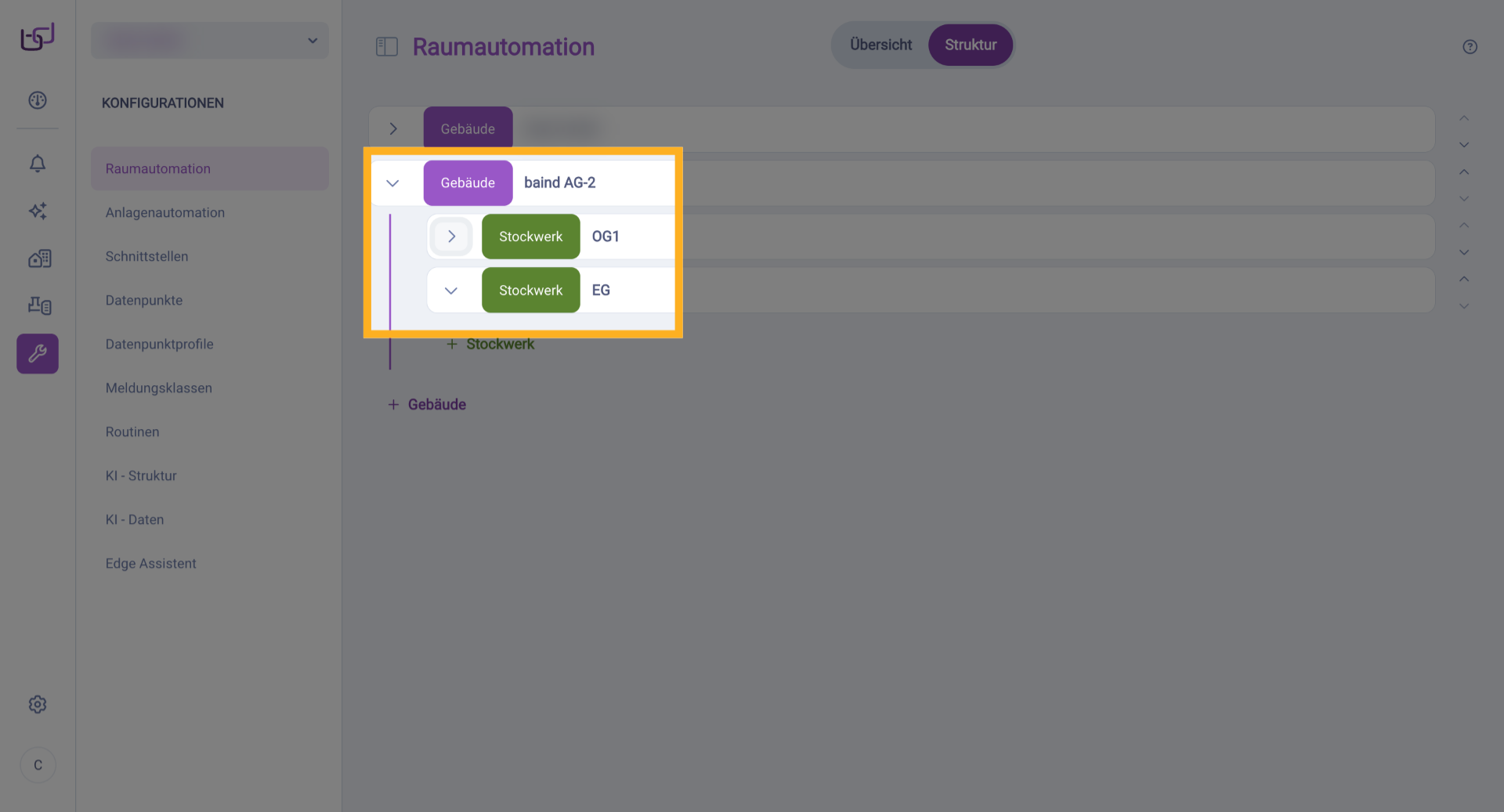

50. Stockwerk wurde verschoben
Das Stockwerk "OG1" befindet sich nun über dem Erdgeschoss "EG". Die komplette Stockwerkstruktur mit allen Abteilen und Räumen wurde mit verschoben.
Räume zwischen Abteilen verschieben
Neben dem einfachen Verschieben innerhalb einer Hierarchieebene können Sie Räume auch zwischen verschiedenen Abteilen verschieben – sogar über Stockwerksgrenzen hinweg.

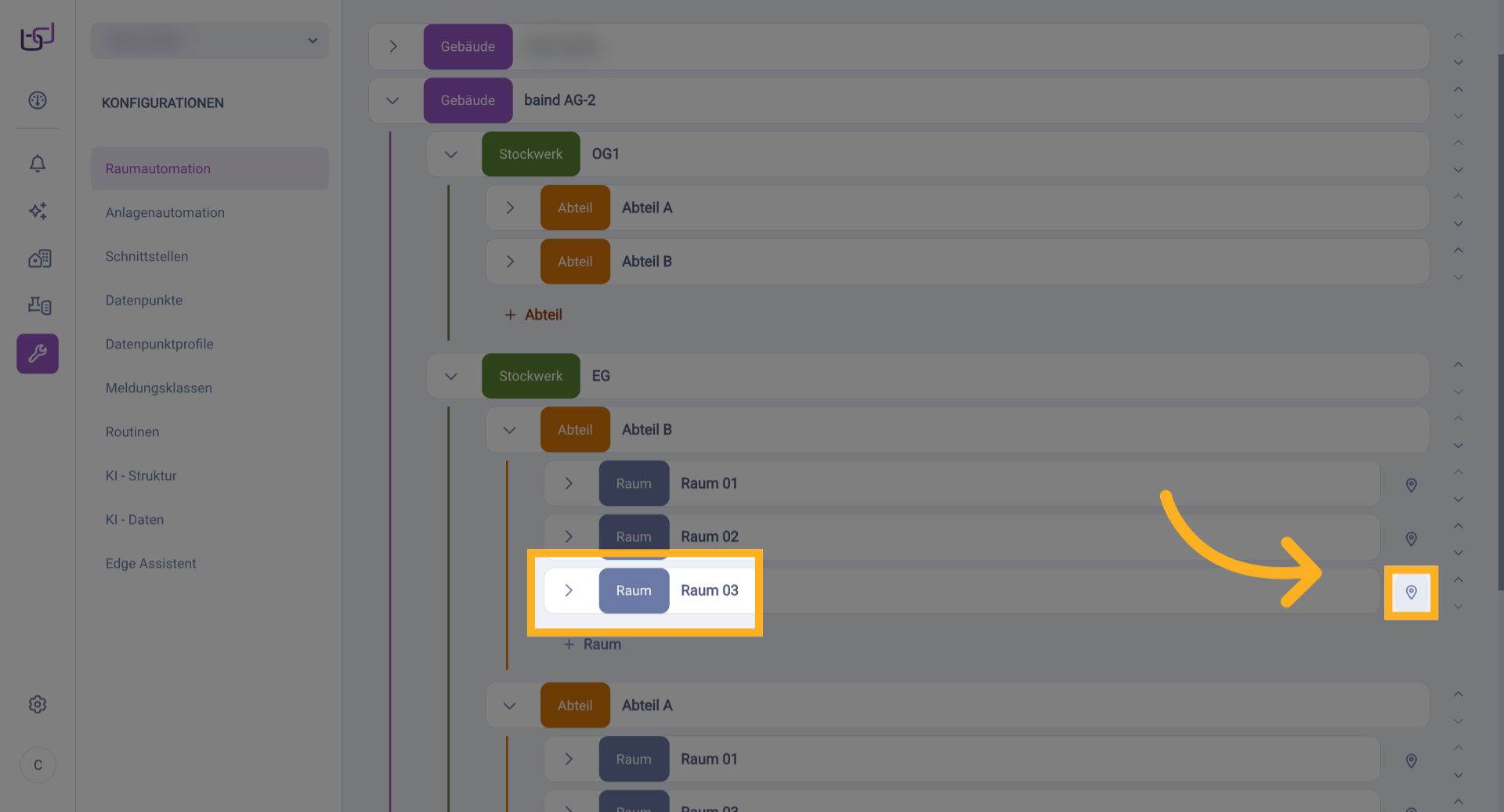

51. Raum für Verschiebung markieren
Um einen Raum einem anderen Abteil zuzuordnen, klicken Sie auf das Pin-Symbol rechts neben dem Raum. In diesem Beispiel markieren wir "Raum 03" aus "Abteil B" im Stockwerk "EG".

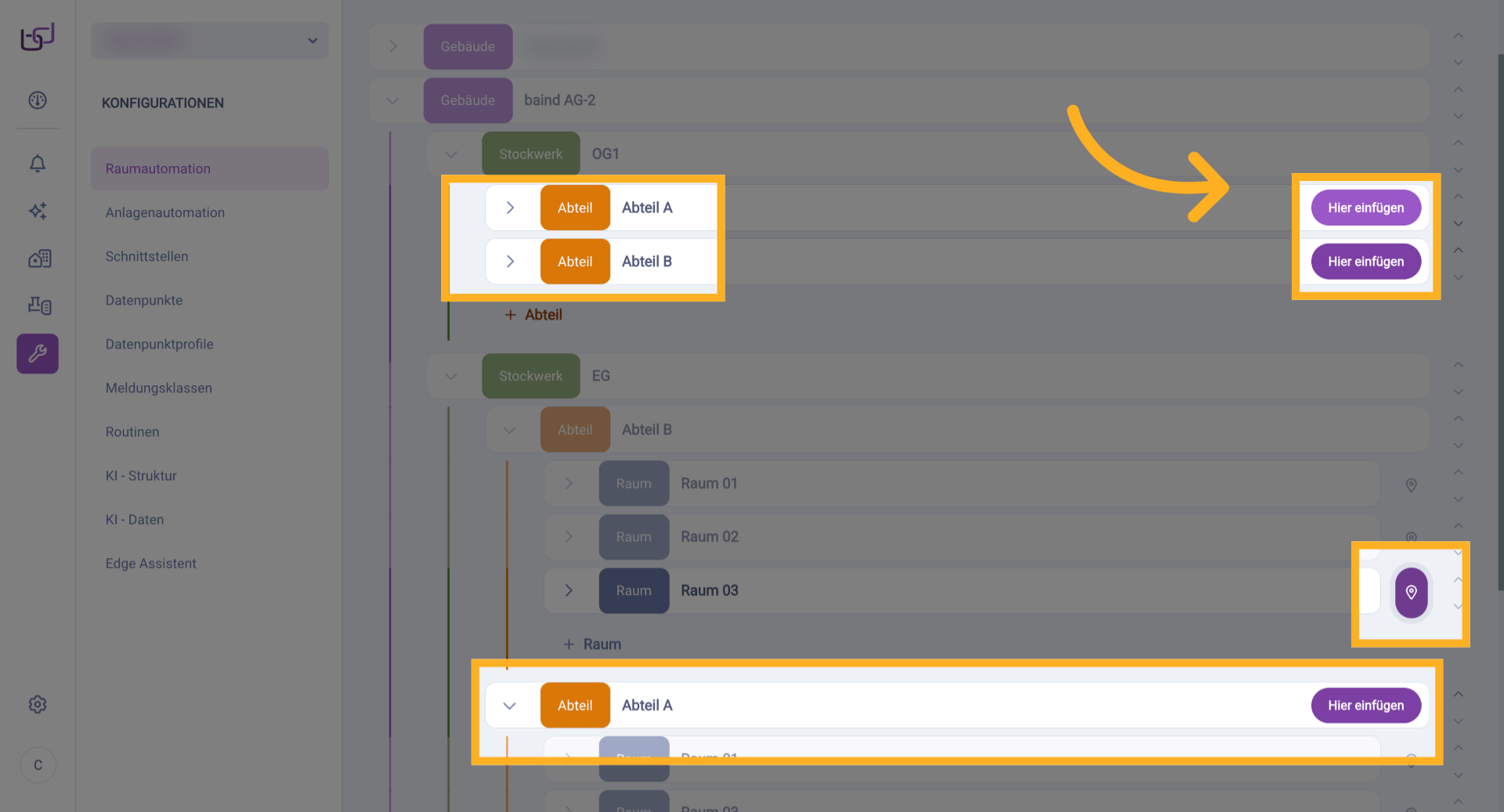

52. Ziel-Abteil auswählen
Der markierte Raum wird nun hervorgehoben angezeigt. Scrollen Sie zu dem Abteil, in das Sie den Raum verschieben möchten, und klicken Sie auf den Button "Hier einfügen", der bei jedem Abteil erscheint. Sie können den Raum einem beliebigen Abteil zuordnen – auch in einem anderen Stockwerk.

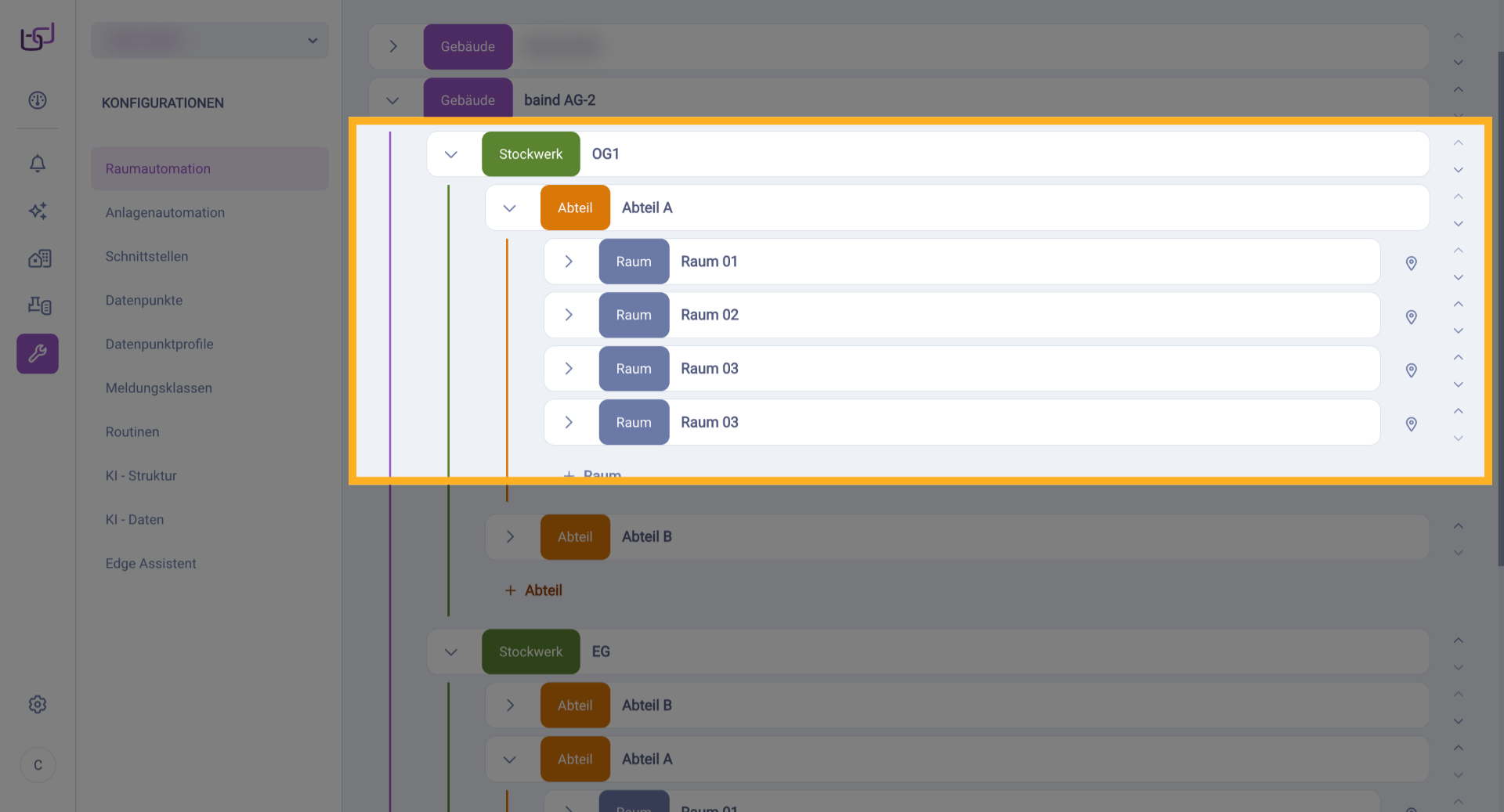

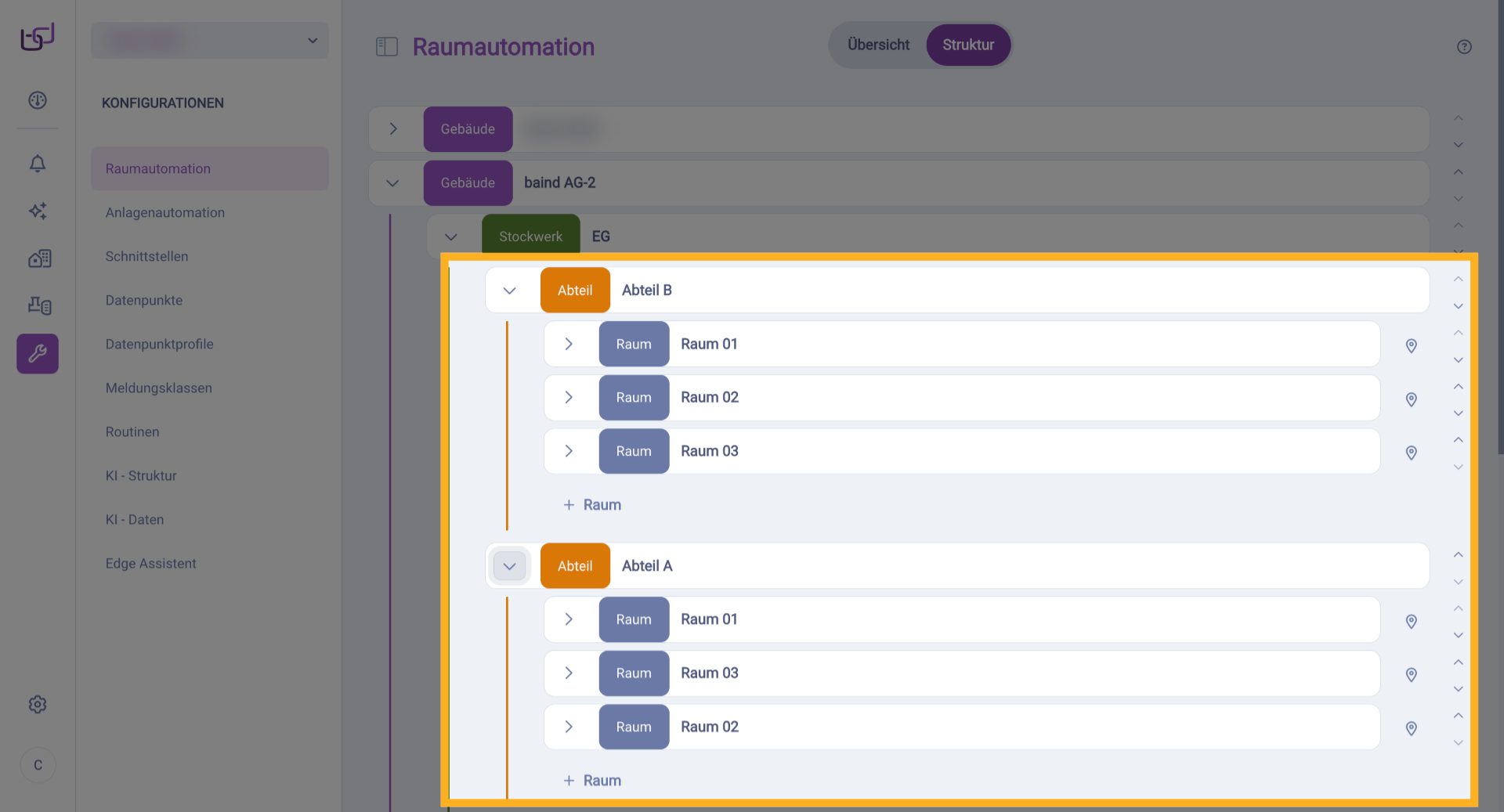

53. Raum wurde erfolgreich verschoben
Der Raum wurde erfolgreich dem neuen Abteil zugeordnet. In diesem Beispiel sehen Sie, dass "Abteil A" im Stockwerk "OG1" nun vier Räume enthält – der verschobene Raum wurde dem Abteil hinzugefügt. Diese Funktion ist besonders nützlich, wenn Sie die Gebäudestruktur nachträglich anpassen oder Räume neu organisieren möchten.
Hinweis zur Sichtbarkeit für Gebäudenutzer

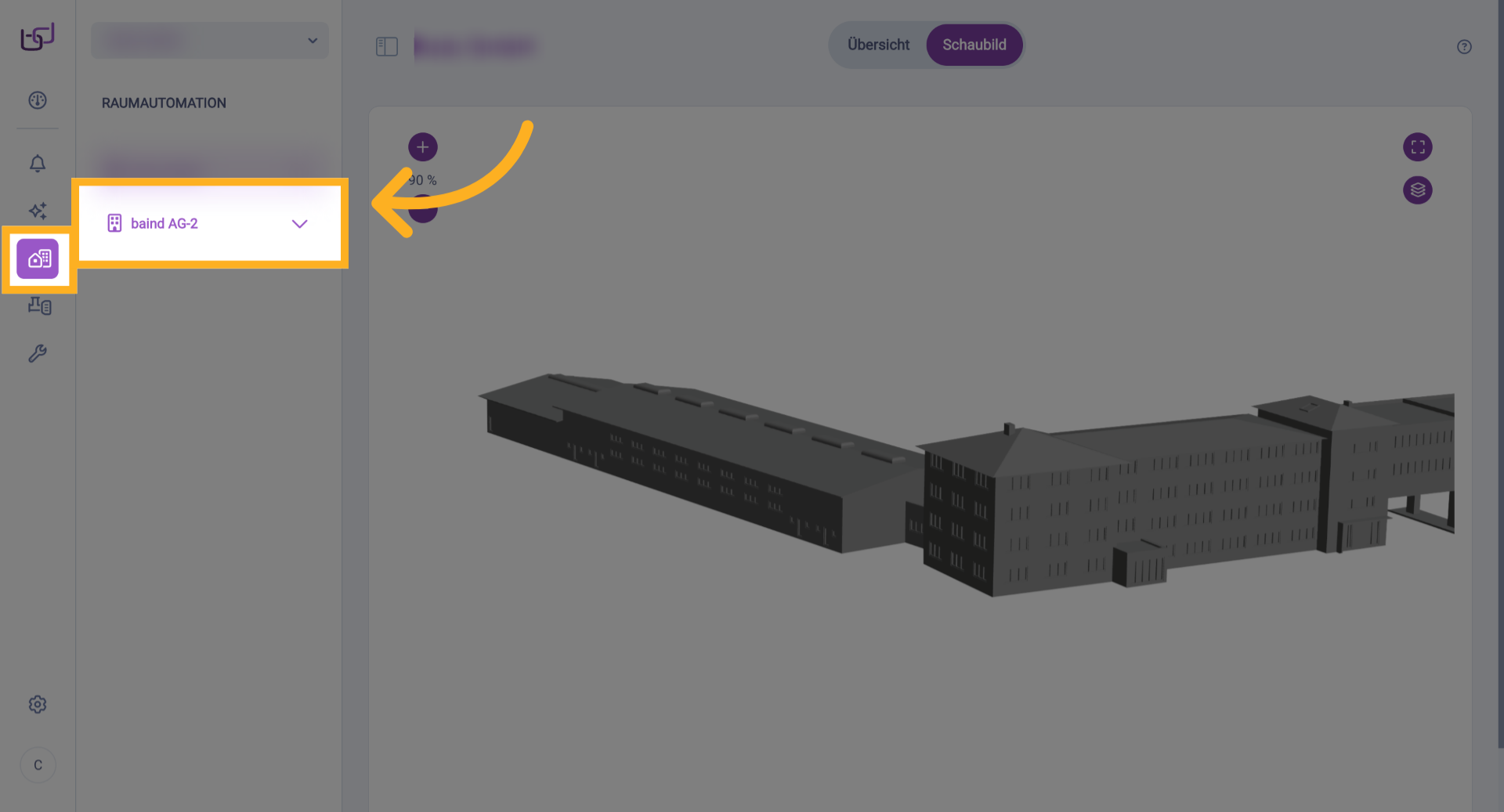

54. Gebäudeauswahl in der Schaubild-Ansicht
Die in diesem Kapitel angelegte Gebäudestruktur mit Stockwerken, Abteilen und Räumen ist zunächst noch nicht in der Bedienansicht „Raumautomation" für Gebäudenutzer sichtbar. Die angelegten Stockwerke und Räume werden erst dann in der Gebäudenavigation sichtbar, wenn Sie für die jeweiligen Stockwerke Grundrisse hinterlegt haben.
Ohne Grundrisse können Gebäudenutzer das Gebäude zwar auswählen, aber nicht in die Stockwerke und Räume navigieren. Wie Sie Grundrisse hochladen und den Stockwerken zuordnen, erfahren Sie im Kapitel Grundrisse.
