Gewerk Beschattung anlegen
In diesem Leitfaden erfahren Sie, wie Sie ein Gewerk für Beschattung anlegen.
1. "Gewerk" hinzufügen
Um einem Raum innerhalb der Gebäudehierarchie ein Gewerk vom Typ Beschattung zuzuweisen, navigieren wir zunächst zur gewünschten Etage und Abteilung, öffnen dort den betroffenen Raum und klicken anschließend auf den Button „+ Gewerk".

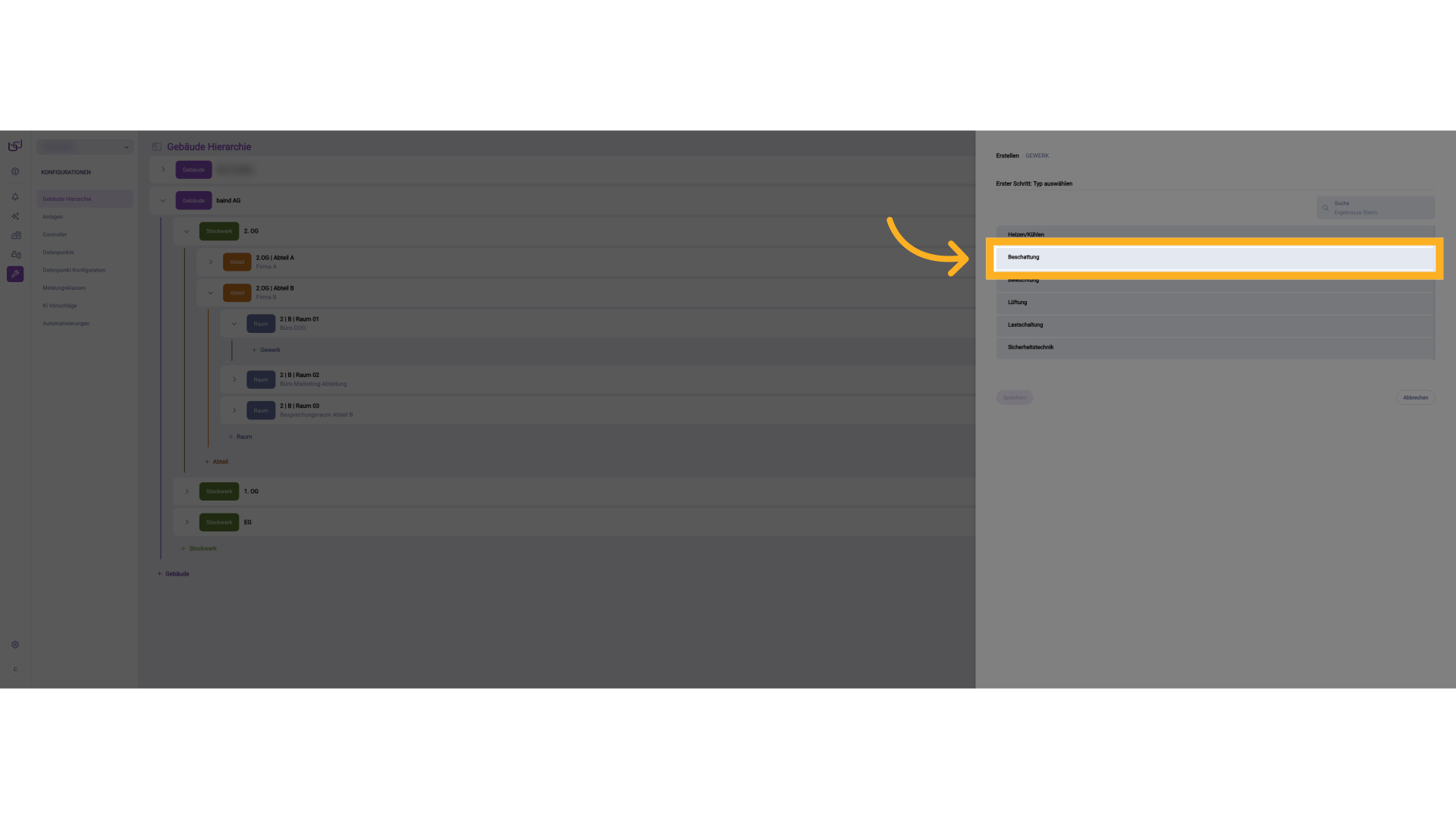

2. Gewerk "Beschattung"
Im sich öffnenden Dialogfenster wählen wir nun den gewünschten Gewerktyp aus. In unserem Fall entscheiden wir uns für den Typ „Beschattung".
3. Klicken "Speichern"

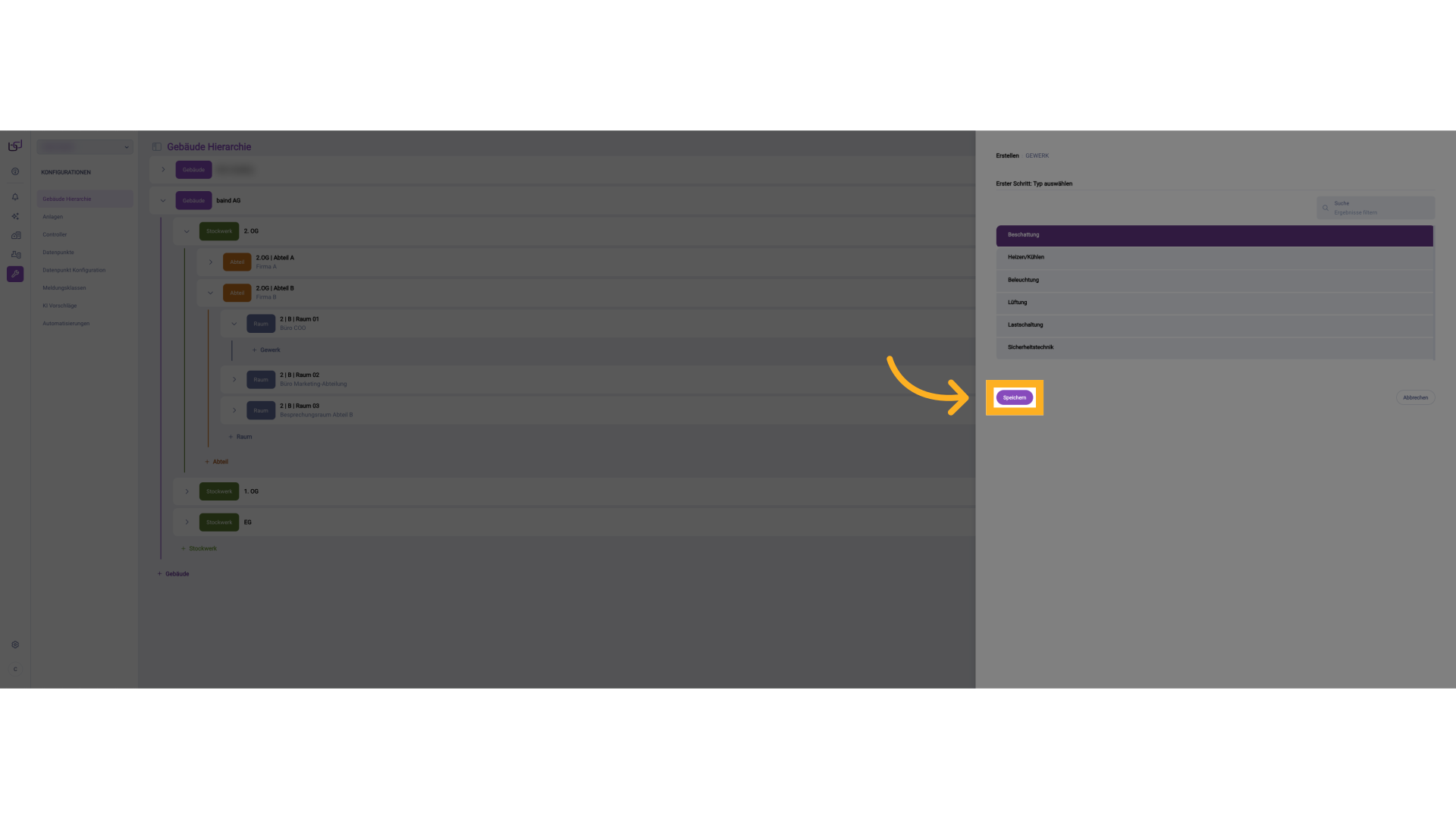

Diese Auswahl bestätigt man mit einem Klick auf „Speichern", womit das neue Gewerk angelegt und im Raum sichtbar wird.
4. Klicken "Name"
Direkt im Anschluss öffnet sich die Konfigurationsmaske für das neu erstellte Gewerk. Im Feld „Name" vergeben wir eine interne oder anwendungsbezogene Bezeichnung, die später in der Gebäudeansicht auch dem Gebäudebetreiber angezeigt wird.
5. Klicken "Beschreibung"

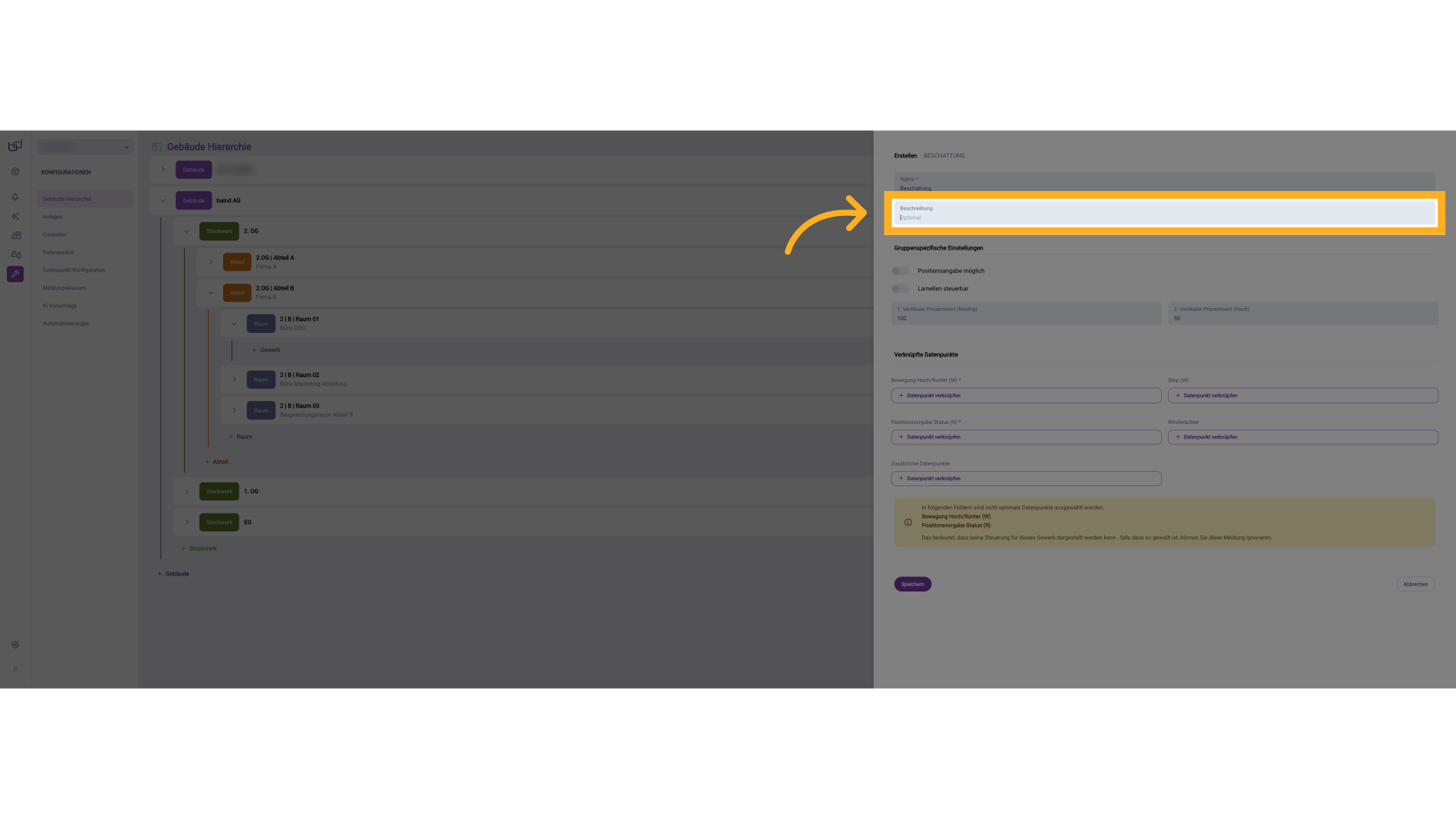

Zusätzlich kann im Feld „Beschreibung" ein technischer Klartextname oder System-Identifikator angegeben werden.
6. Positionsvorgabe
Darunter folgen die gruppenspezifischen Einstellungen, über die zusätzliche Steuerlogik aktiviert werden kann. Über den Schalter „Positionsangabe möglich" wird es möglich, nicht nur einfache Hoch- und Runter-Befehle zu senden, sondern gezielt eine Positionsvorgabe in Prozent zu setzen.
7. Lamellen steuerbar

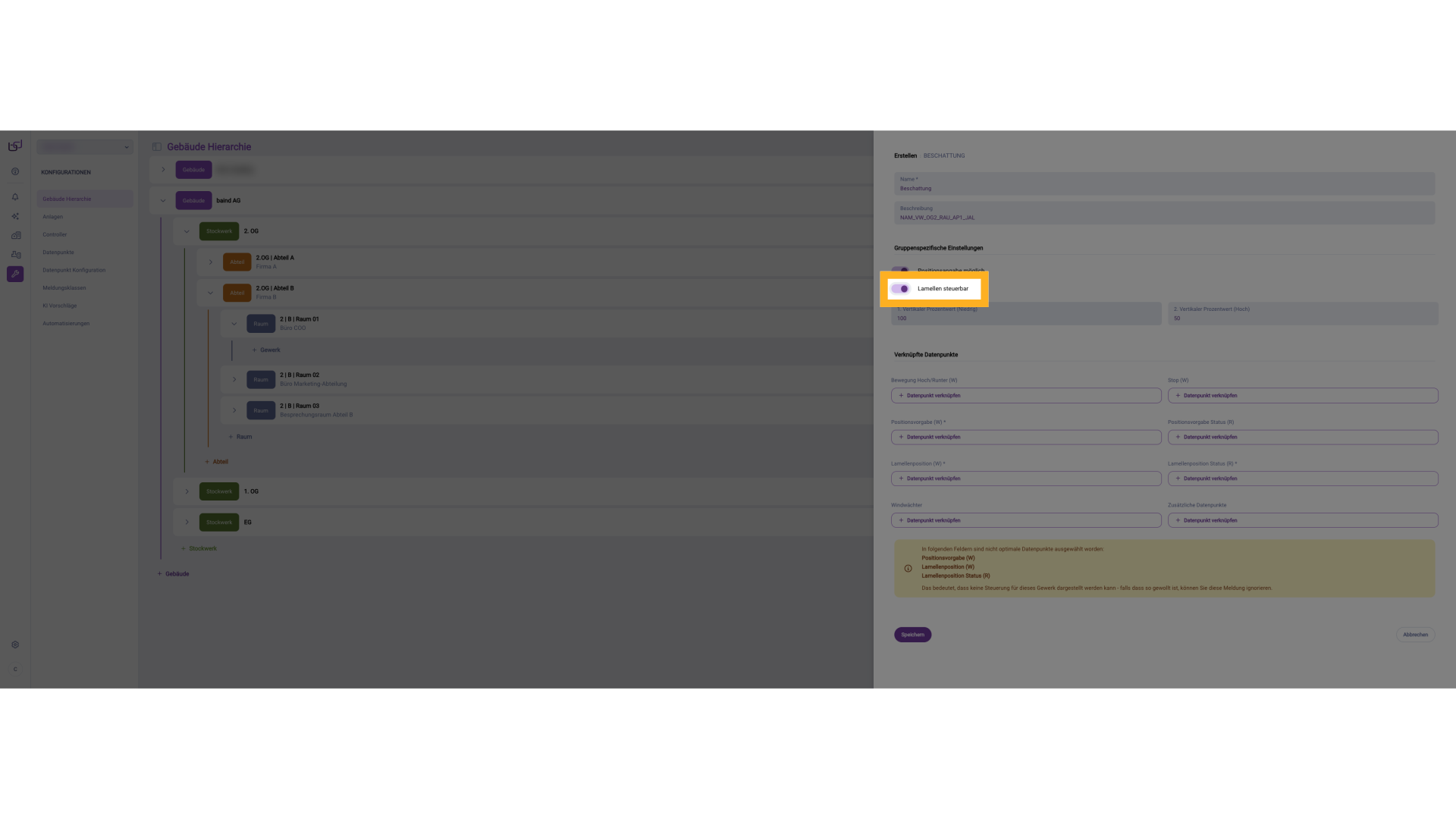

Mit dem zweiten Schalter „Lamellen steuerbar" kann die Steuerung von Lamellenwinkeln aktiviert werden, sofern es sich um Jalousien mit verstellbaren Lamellen handelt.

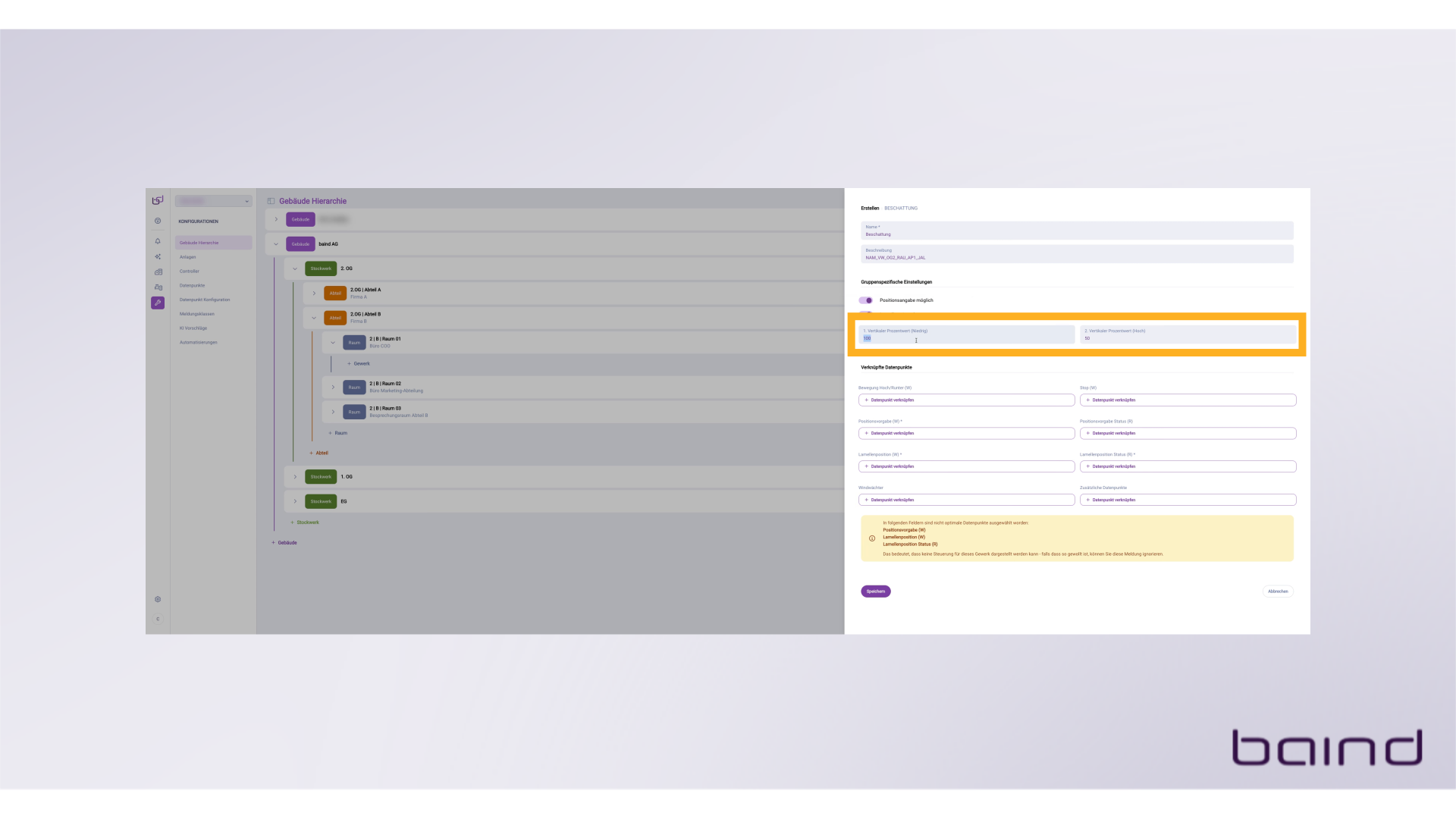

8. Verstellbare Prozentwerte
Unterhalb der gruppenspezifischen Einstellungen befinden sich zwei Felder für die Lamellenverstellung: „Vertikaler Prozentwert (Niedrig)" und „Vertikaler Prozentwert (Hoch)". Diese Werte definieren den zulässigen Einstellungsbereich für den Lamellenwinkel. Der erste Wert legt den minimal erlaubten Einstellwinkel der Lamellen fest (z. B. 0% für vollständig offen). Der zweite Wert definiert den maximal erlaubten Einstellwinkel (z. B. 70%), wodurch die Lamellen nicht vollständig geschlossen werden können und somit eine vollständige Abdunkelung verhindert wird.

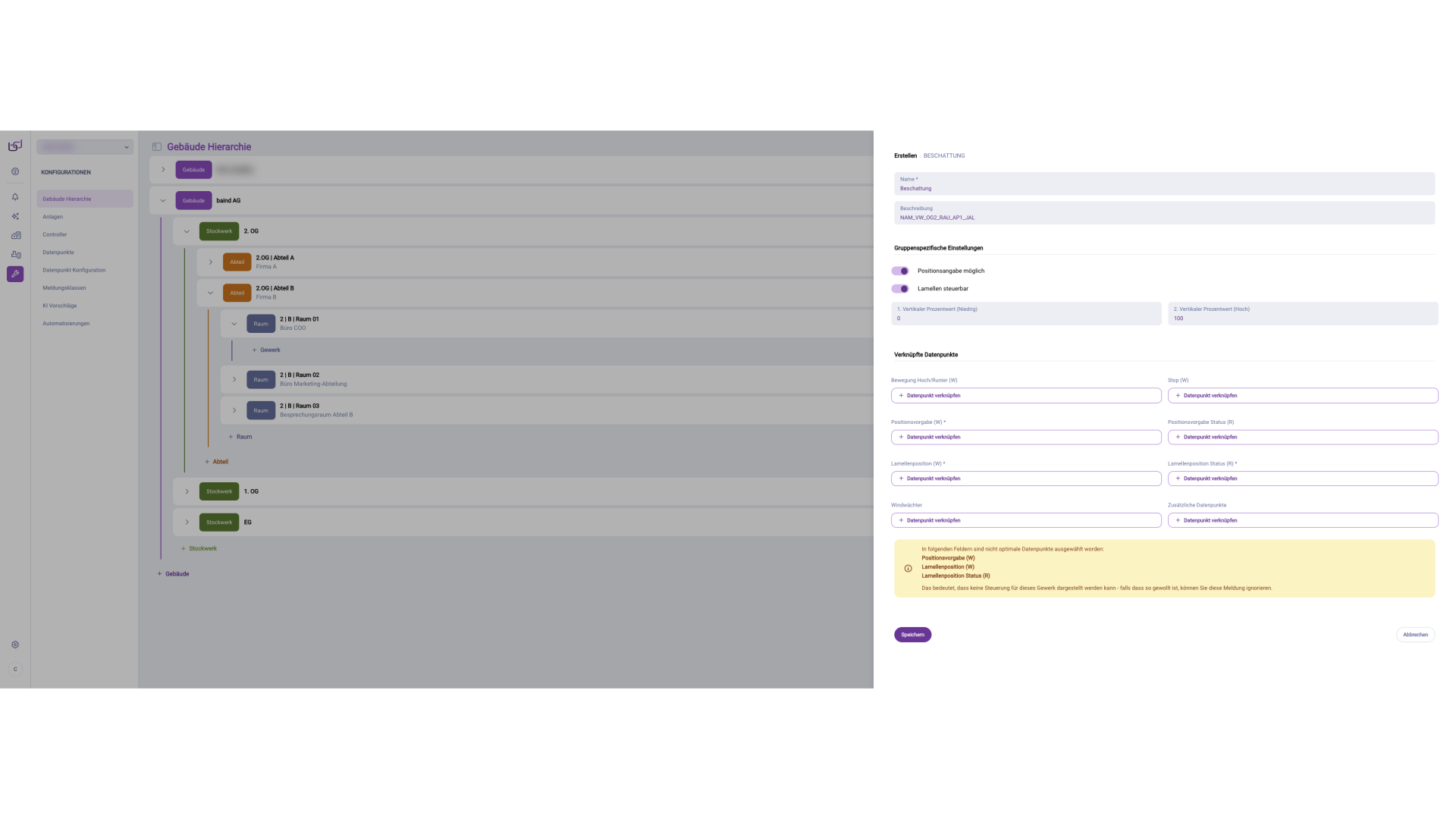

9. Datenpunkte
Im Anschluss erfolgt die Verknüpfung der technischen Datenpunkte, die das Gewerk mit dem übergeordneten Automationssystem koppeln. Jeder Datenpunkt muss einem definierten Zweck zugeordnet werden.

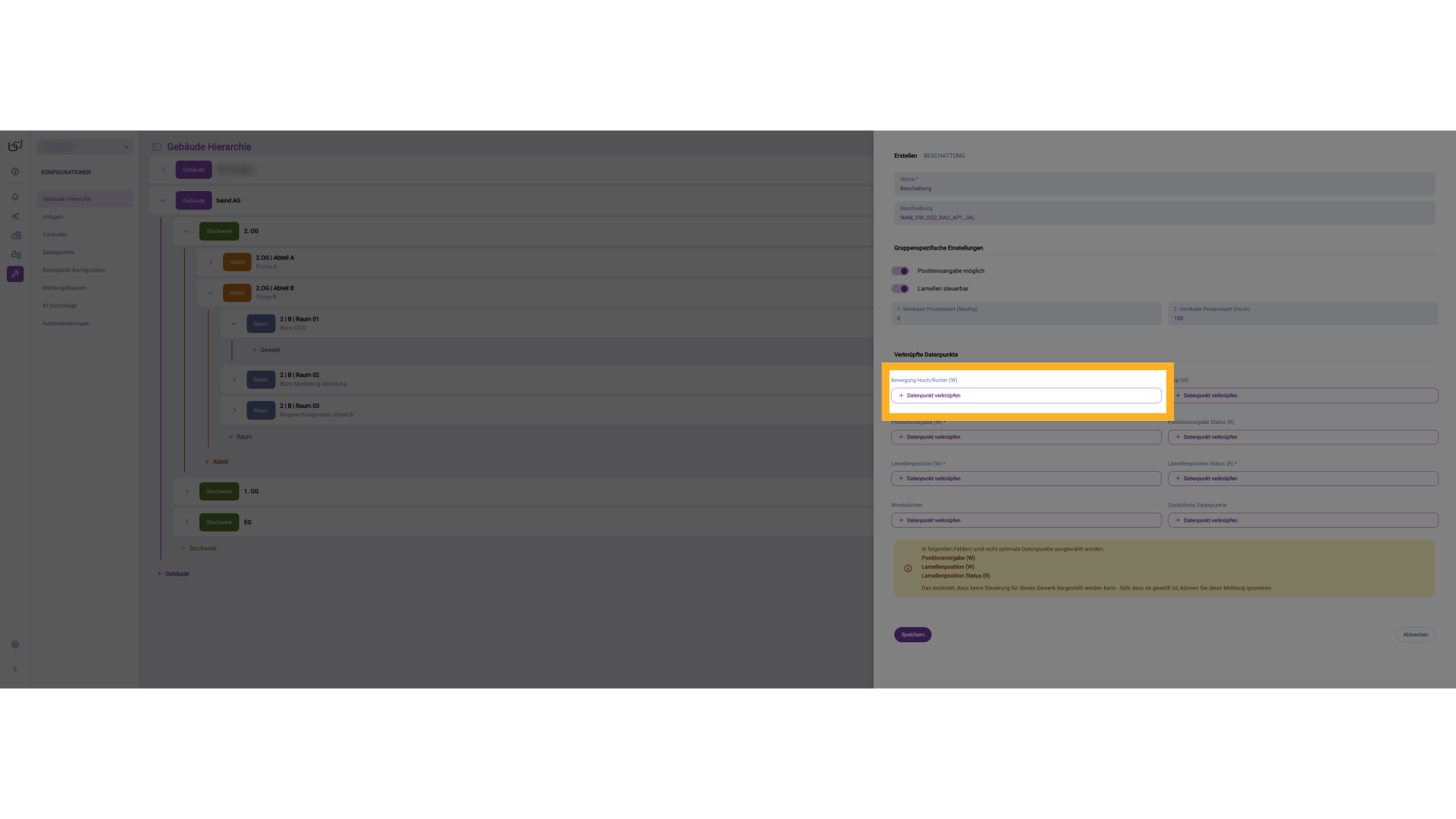

10. Bewegung Hoch/Runter (W)
Der erste Punkt ist „Bewegung Hoch/Runter (W)", über den das Beschattungselement vollständig geöffnet oder geschlossen wird. Dieser Datenpunkt ist schreibend (Write), da er eine aktive Steuerfunktion auslöst

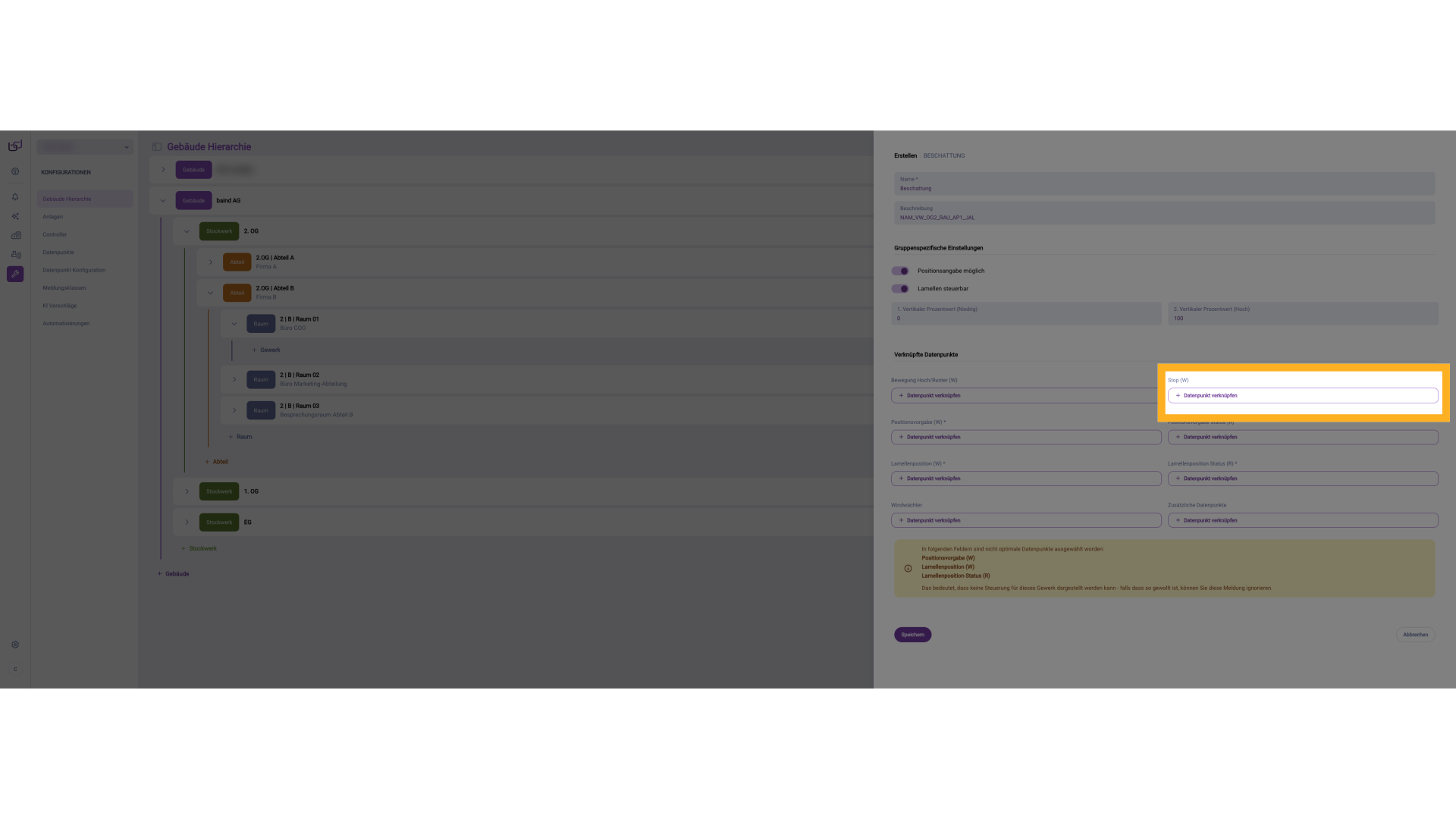

11. Stop (W)
Es folgt „Stop (W)", über den eine aktuell laufende Bewegung sofort unterbrochen werden kann. Auch hier handelt es sich um einen Write-Datenpunkt.

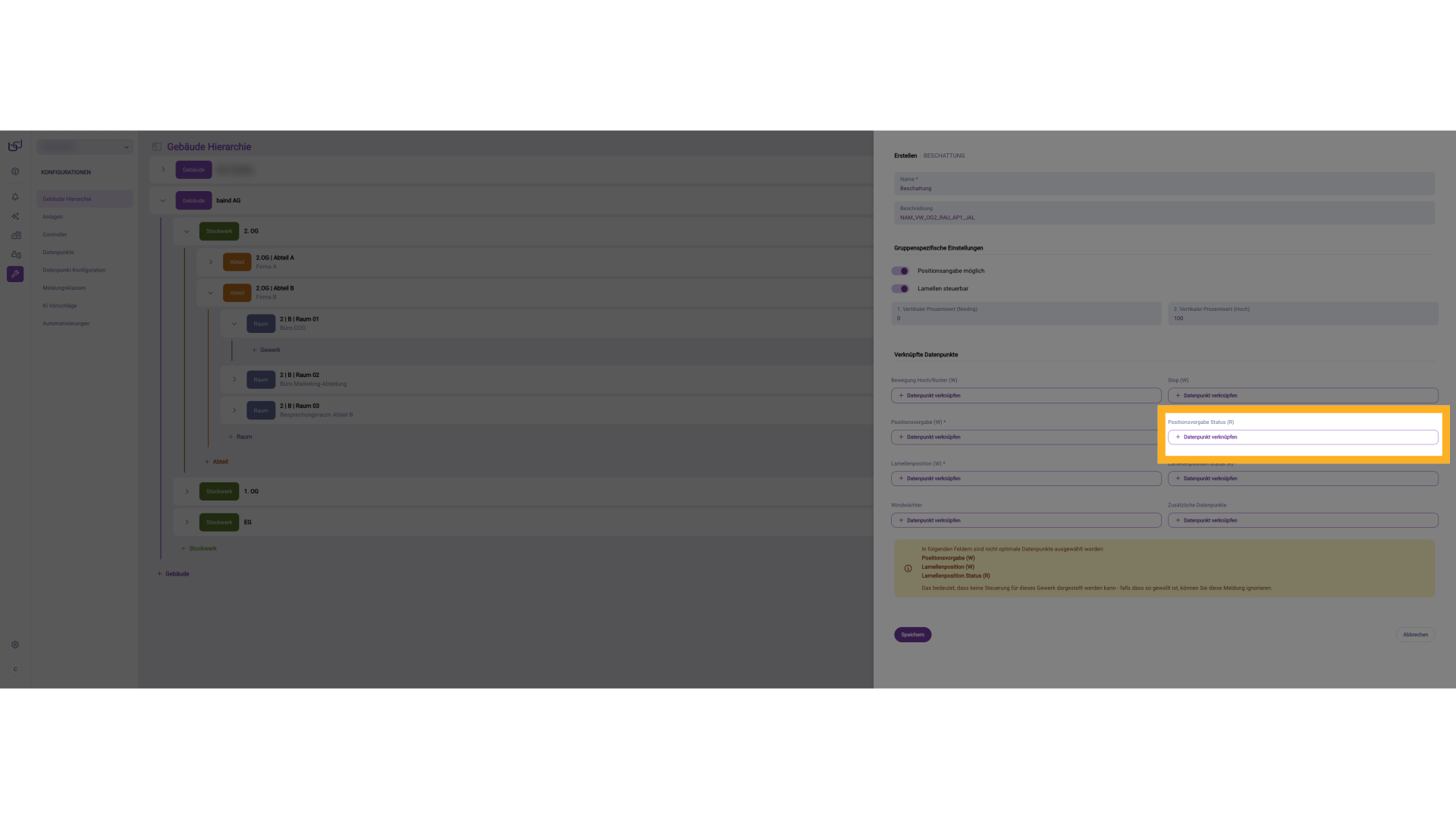

12. Positionierungsstatus (R)
Der „Positionierungsstatus (R)" liefert kontinuierlich die aktuelle Position des Beschattungselements in Prozent zurück. Dieser Datenpunkt ist read-only.

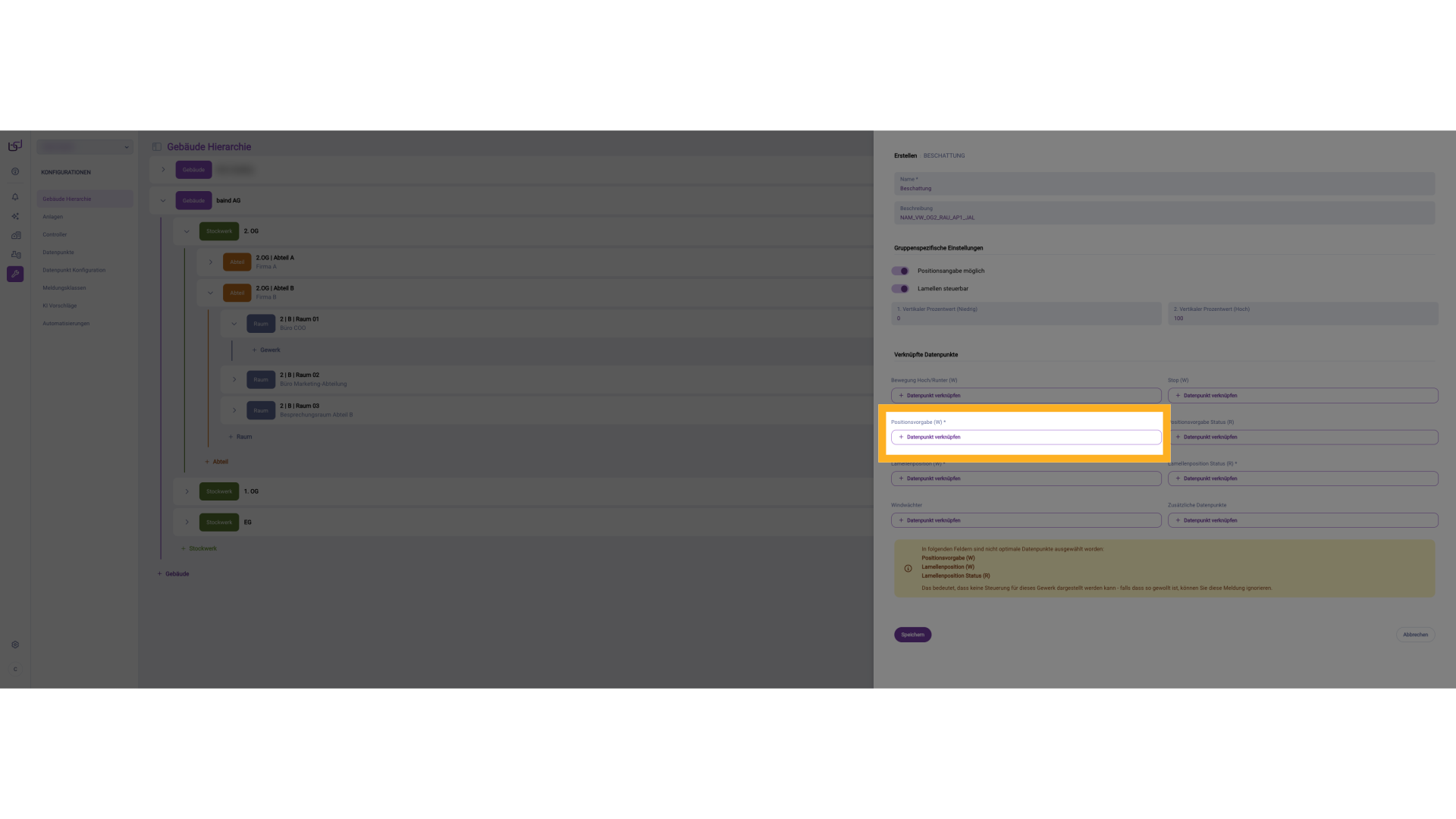

13. Positionsvorgabe (W)
Sobald die Option „Positionsangabe möglich" aktiviert ist, erscheint zusätzlich das Feld „Positionsvorgabe (W)". Hierüber kann eine direkte Zielposition geschrieben werden.

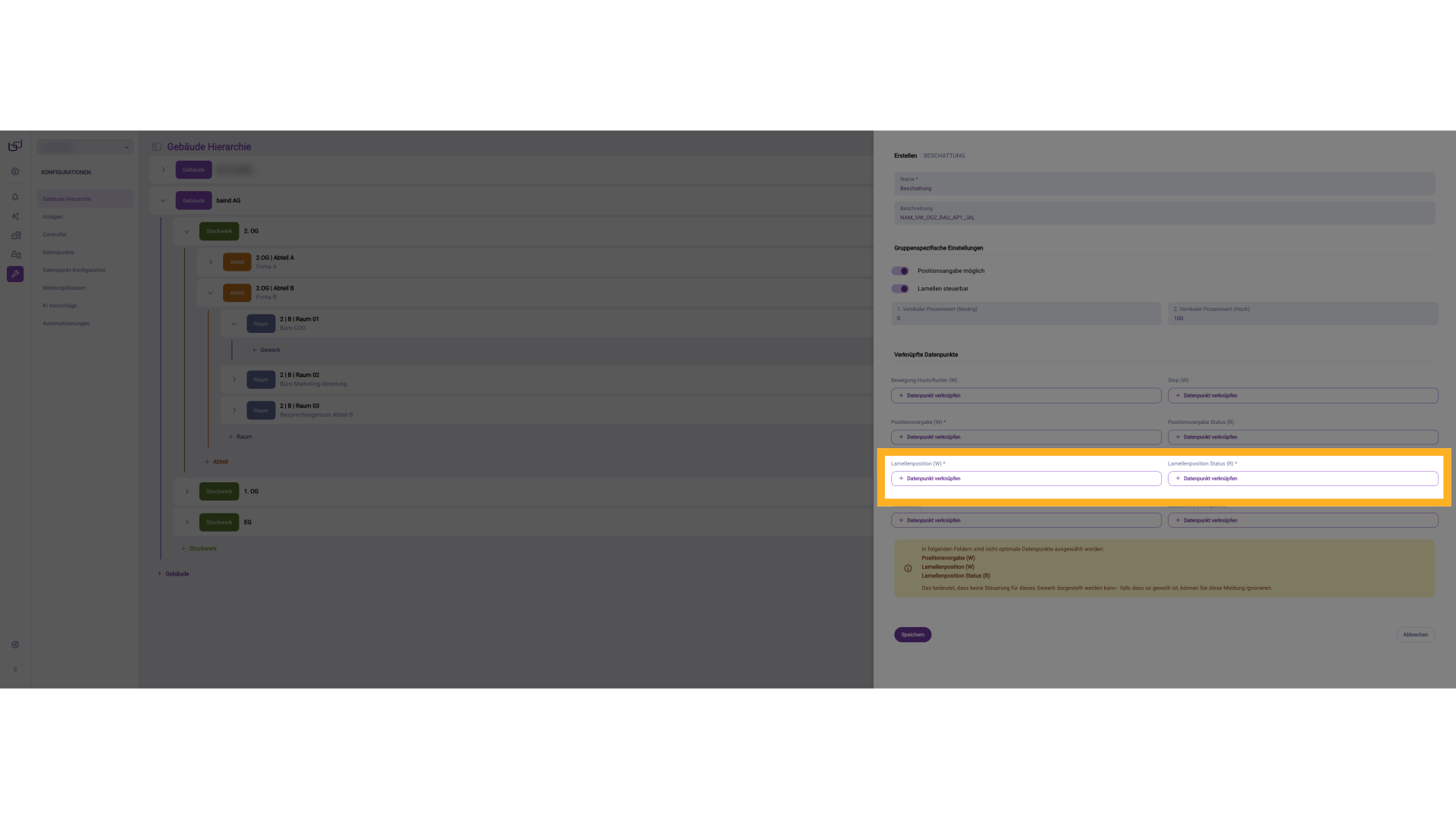

14. „Lamellenposition (W)" und „Lamellenpositionsstatus (R)"
Bei aktivierter Lamellenfunktion erscheinen zudem die Felder „Lamellenposition (W)" und „Lamellenpositionsstatus (R)". Die Lamellenposition erlaubt das gezielte Einstellen eines Neigungswinkels. Der Statusdatenpunkt meldet die aktuelle Lamellenposition zurück. Dies ermöglicht beispielsweise die Synchronisation mit Lichtszenen oder manuellen Bedienelementen (z. B. Tastern an der Wand).

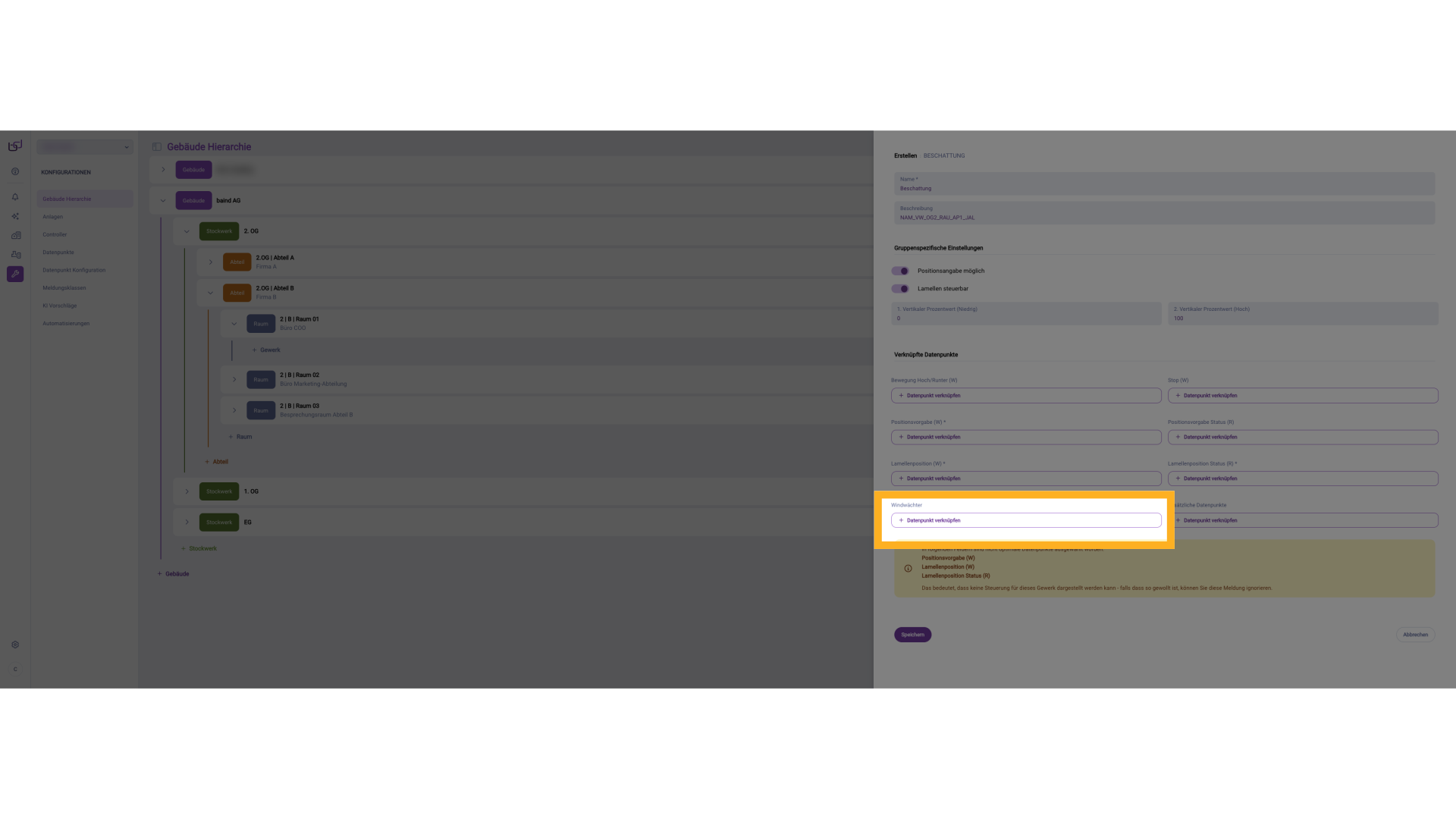

15. Windwächter
Ein weiterer wichtiger Sensor ist der „Windwächter", der meldet, ob eine automatische Schutzfunktion aufgrund starker Windbelastung aktiv ist. Ein gesetzter Windalarm wird die manuelle Bedienung blockieren und fährt die Beschattung automatisch in Sicherheitsposition auf.

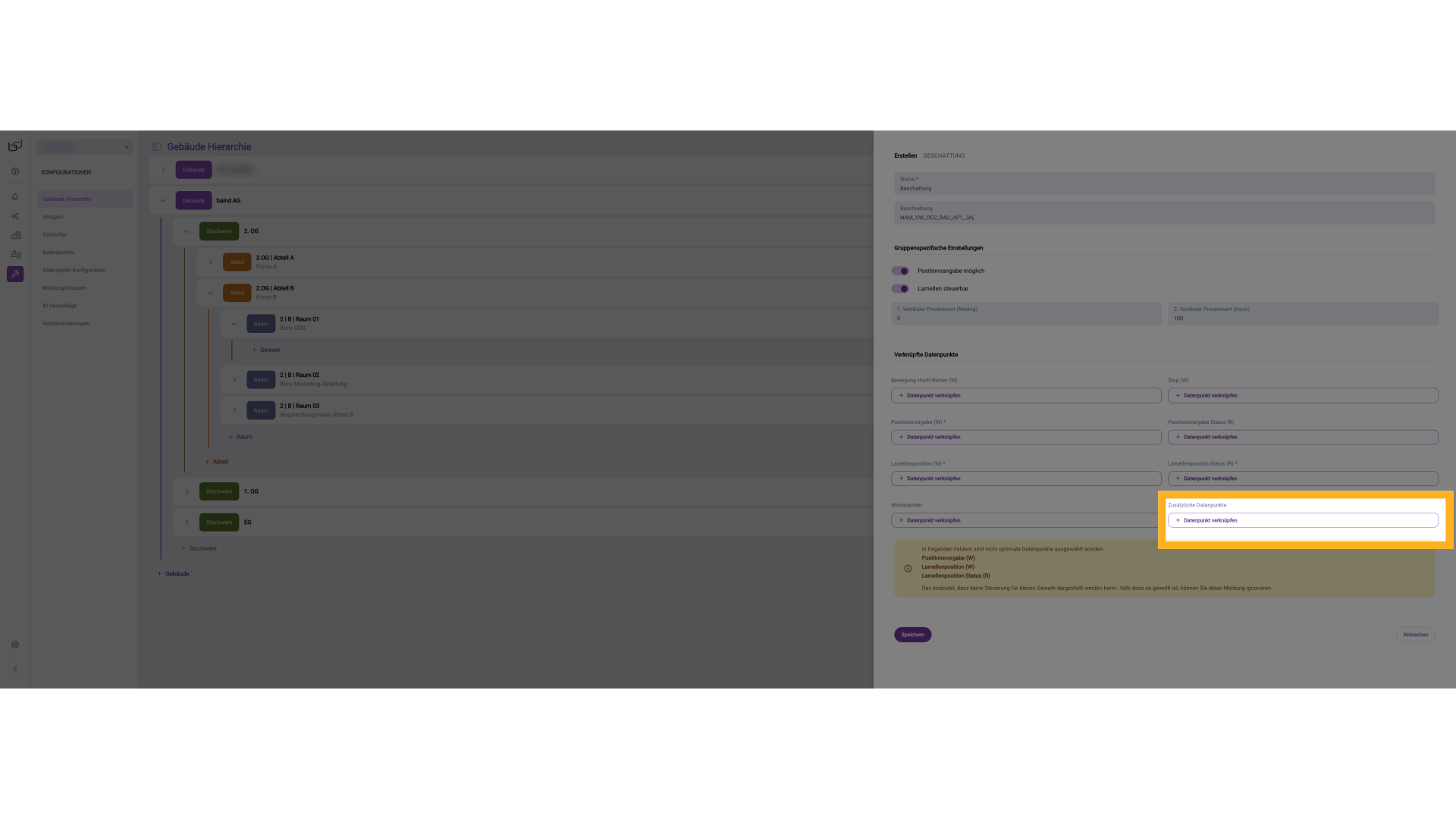

16. Zusätzliche Datenpunkte
Zusätzlich steht das Feld „Zusätzliche Datenpunkte" zur Verfügung. Dieses Feld ermöglicht die freie Verknüpfung weiterer Datenpunkte. Die Verknüpfung erfolgt ausschließlich lesend, dient lediglich der Anzeige und hat keinen Einfluss auf die Funktionsweise der Regelung. Diese Funktionalität ist für alle Gewerke identisch.

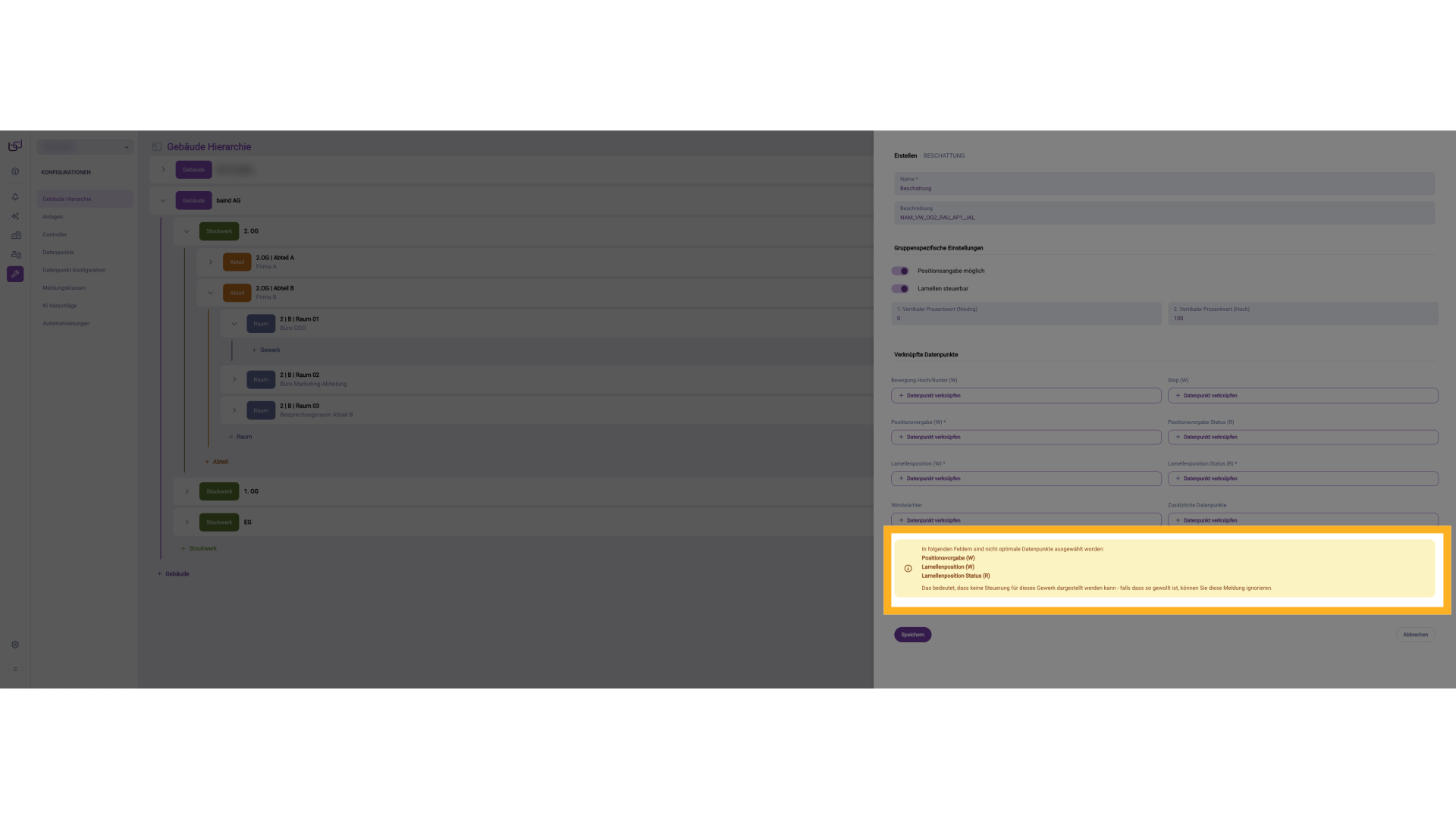

17. Pflichtdatenpunkte
Wurden Pflichtdatenpunkte wie „Positionsvorgabe (W)" nicht korrekt verknüpft, erscheint im unteren Bereich der Maske eine gelbe Warnmeldung. Diese informiert darüber, dass das Gewerk möglicherweise nicht steuerbar ist. In solchen Fällen sollte die Konfiguration überprüft und gegebenenfalls angepasst werden.

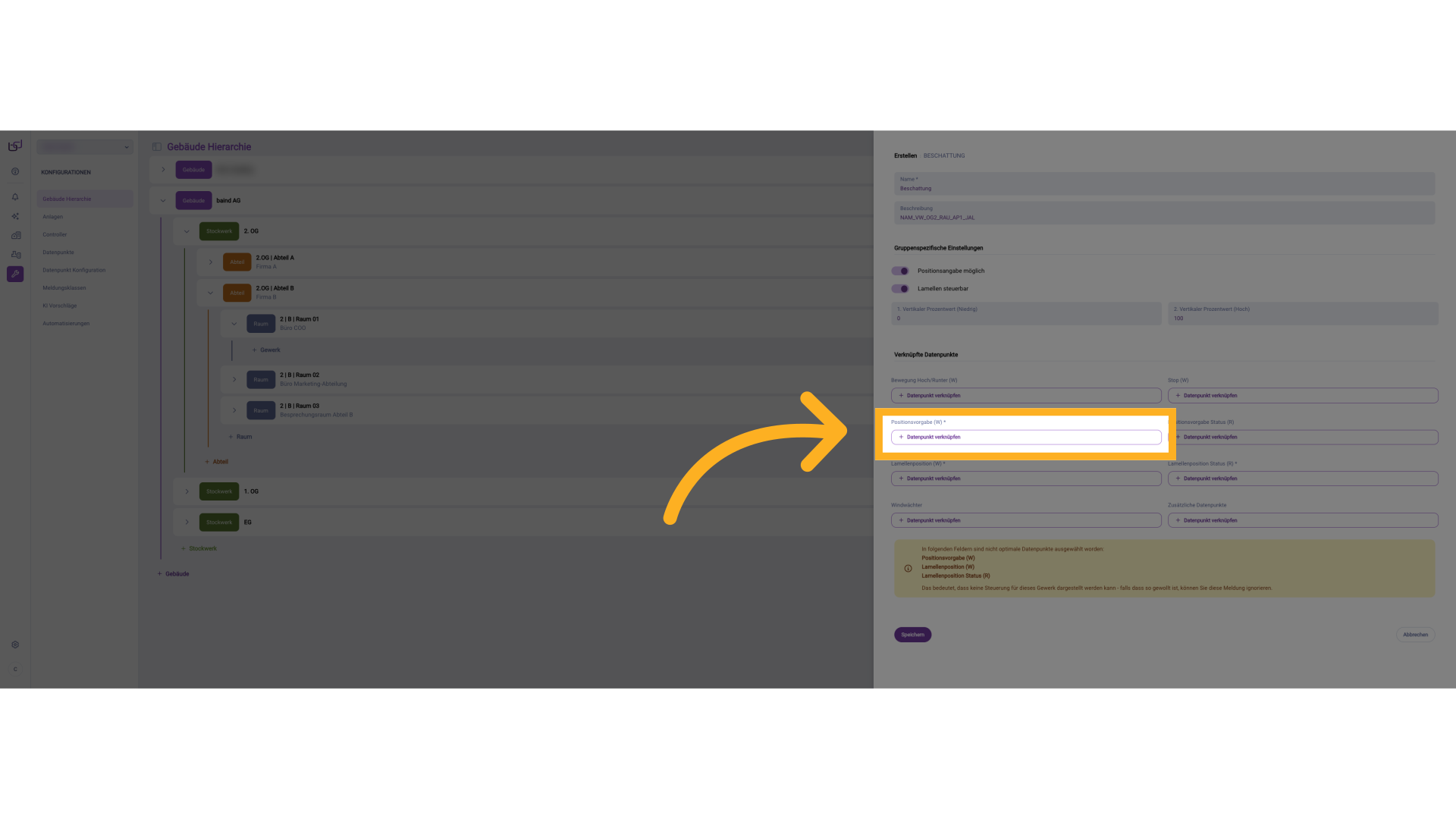

18. Datenpunkt verknüpfen
Um die Verknüpfung vorzunehmen, klickt man auf „Datenpunkt verknüpfen" beim jeweiligen Feld.
19. Klicken "Suche"

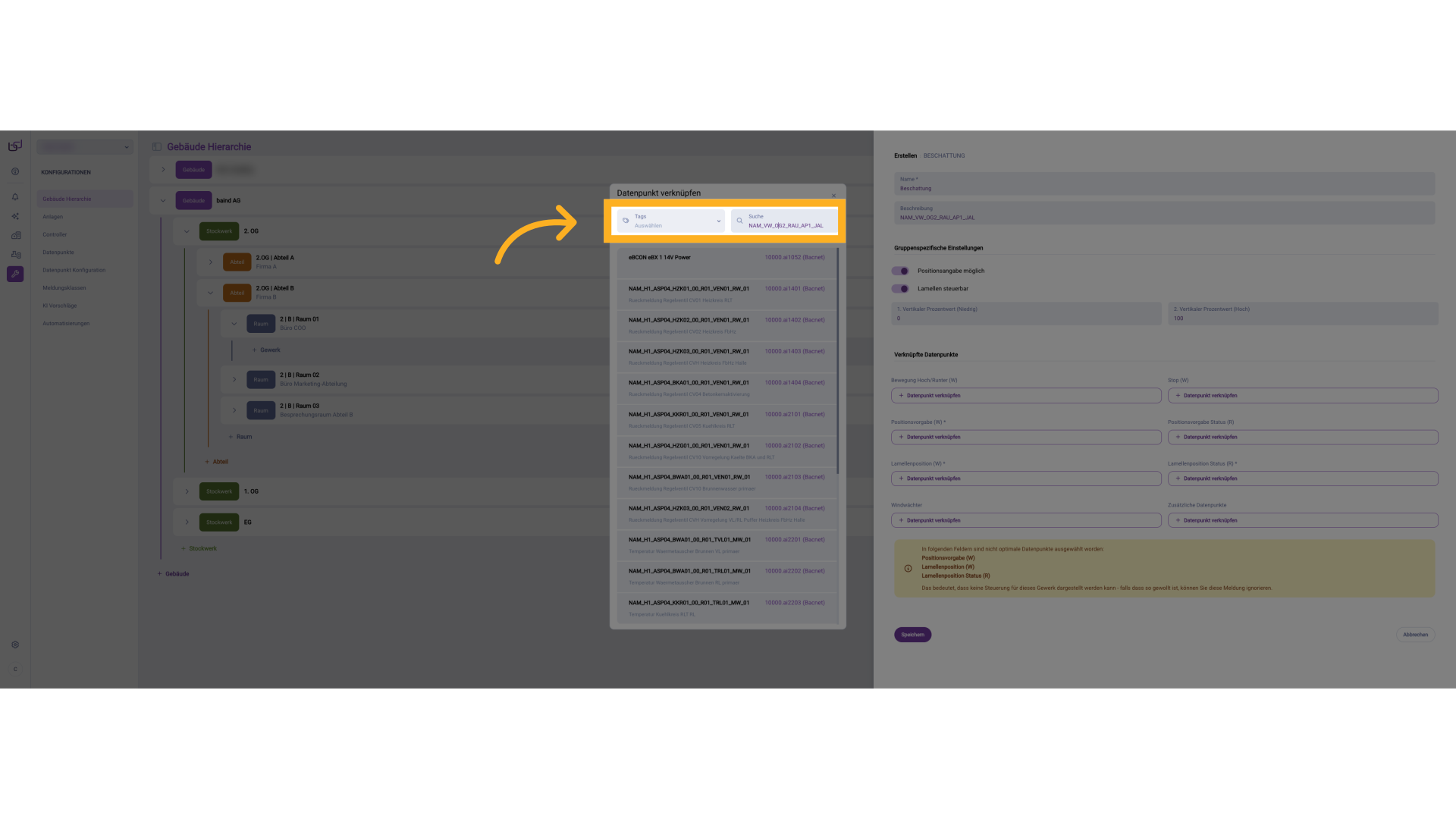

Es öffnet sich ein Suchfenster mit einer Liste aller verfügbaren Datenpunkte. Über das Suchfeld kann nach Datenpunkten gesucht werden.
20. Datenpunkt Suche

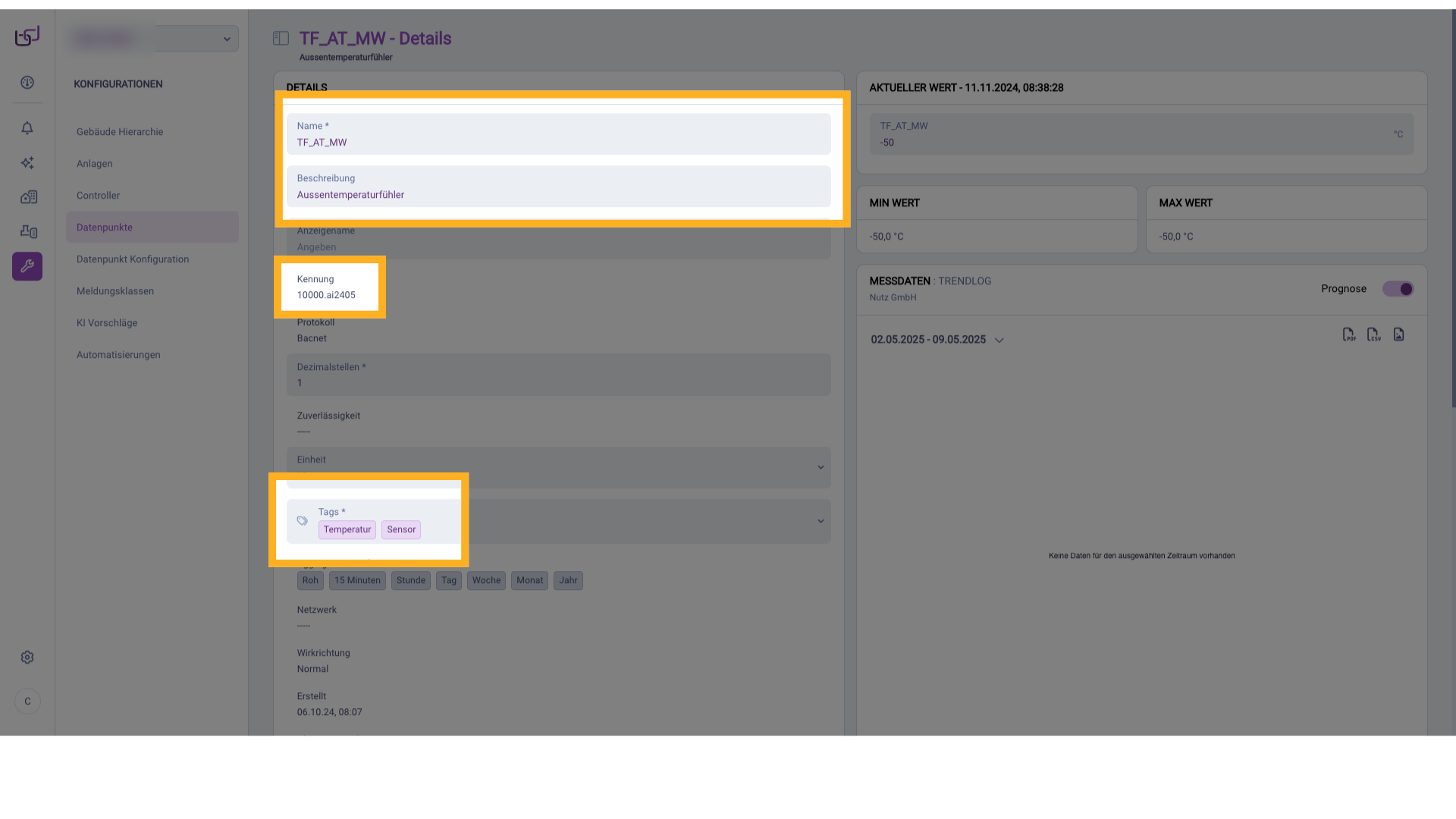

Über das Feld „Suche" kann nach dem Namen, der Beschreibung oder der Kennung eines Datenpunktes gesucht werden. Im Feld "Tags" lassen sich Datenpunkte nach zugehörigen Tags filtern.

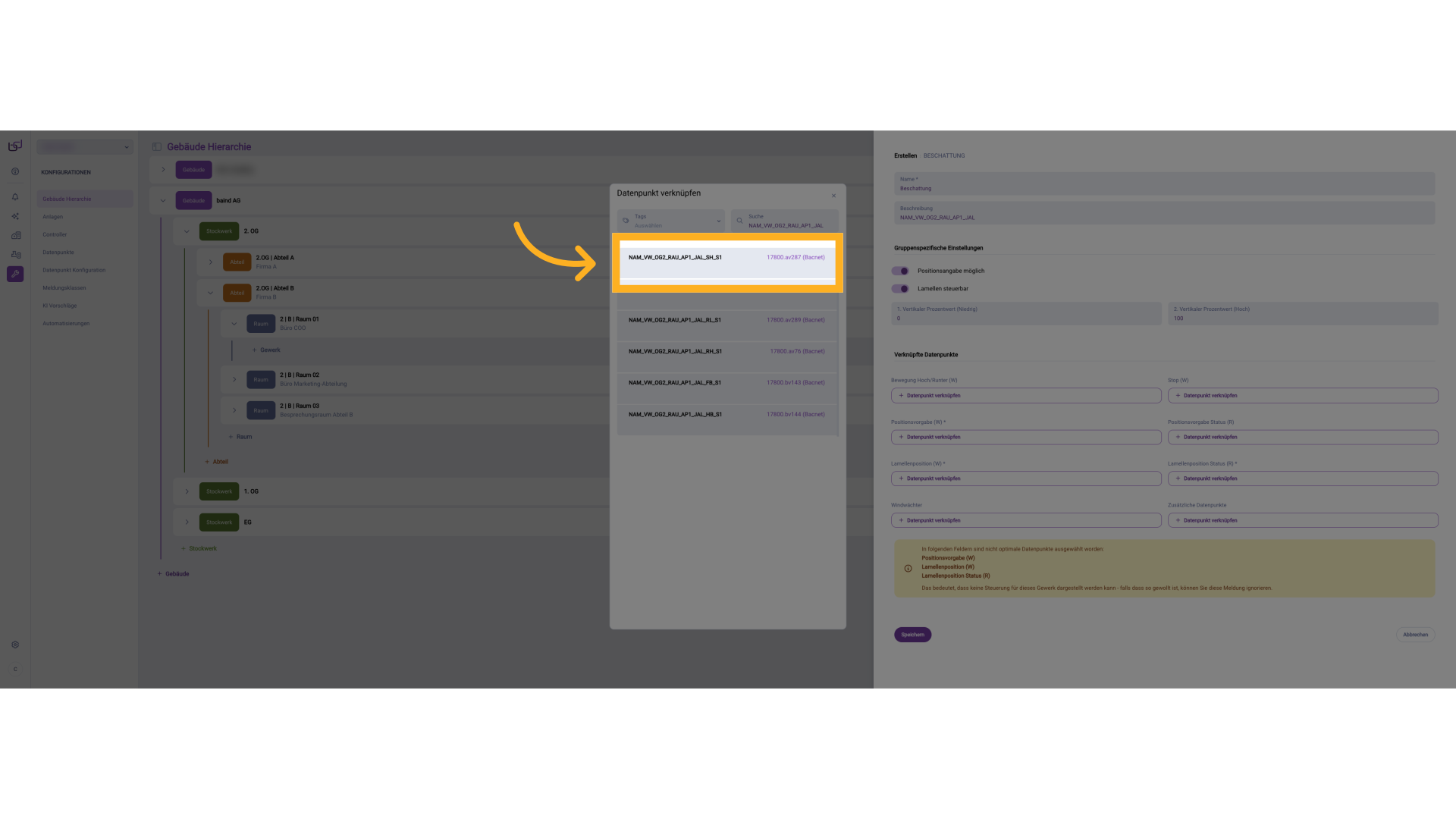

21. Klicken hier
Die Auswahl des passenden Datenpunkts erfolgt per Klick auf den gewünschten Eintrag.

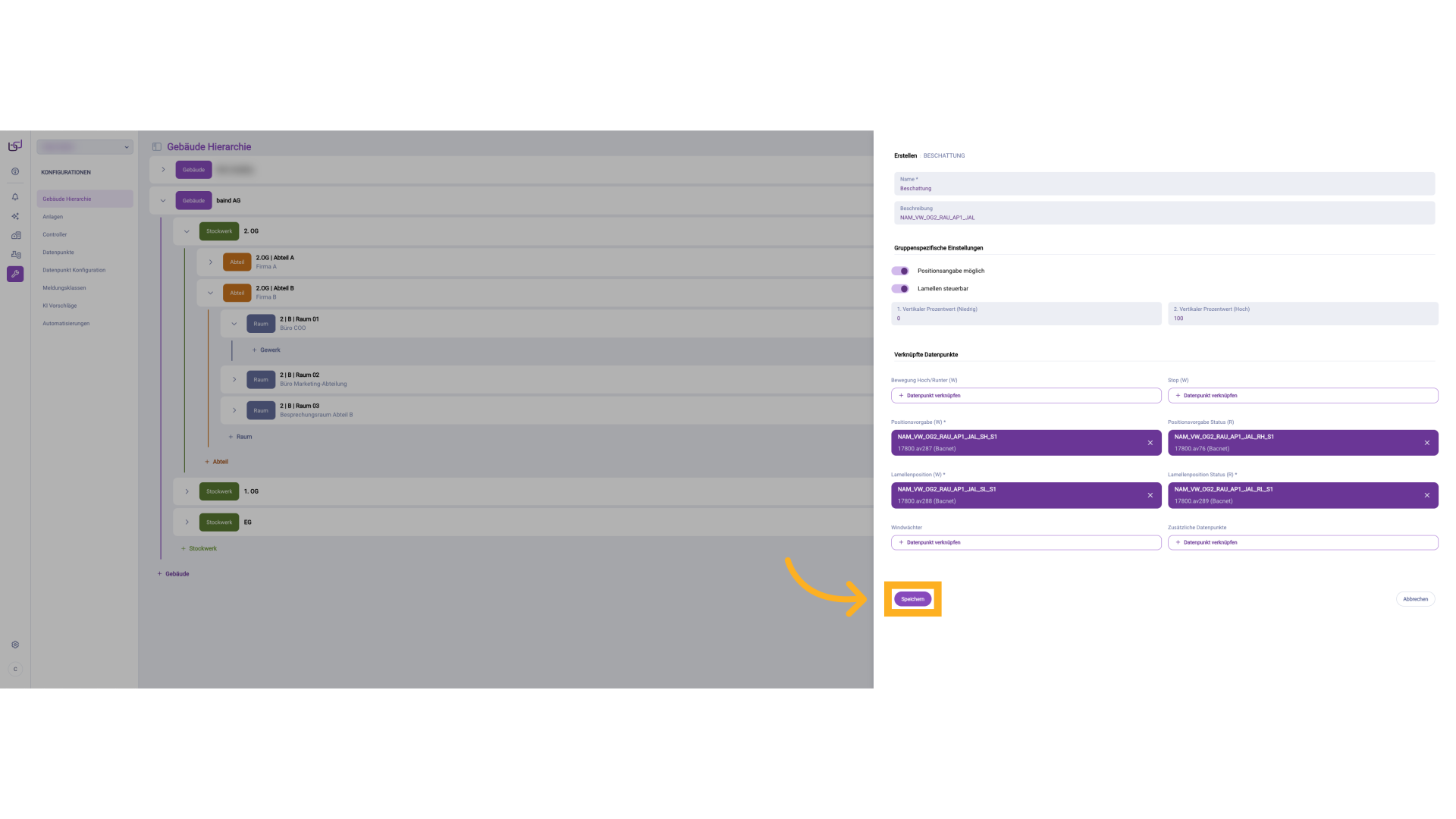

22. Klicken "Speichern"
Wiederholen Sie diesen Vorgang mit allen dem Gewerk zugehörigen Datenpunkten und klicken Sie auf "Speichern".

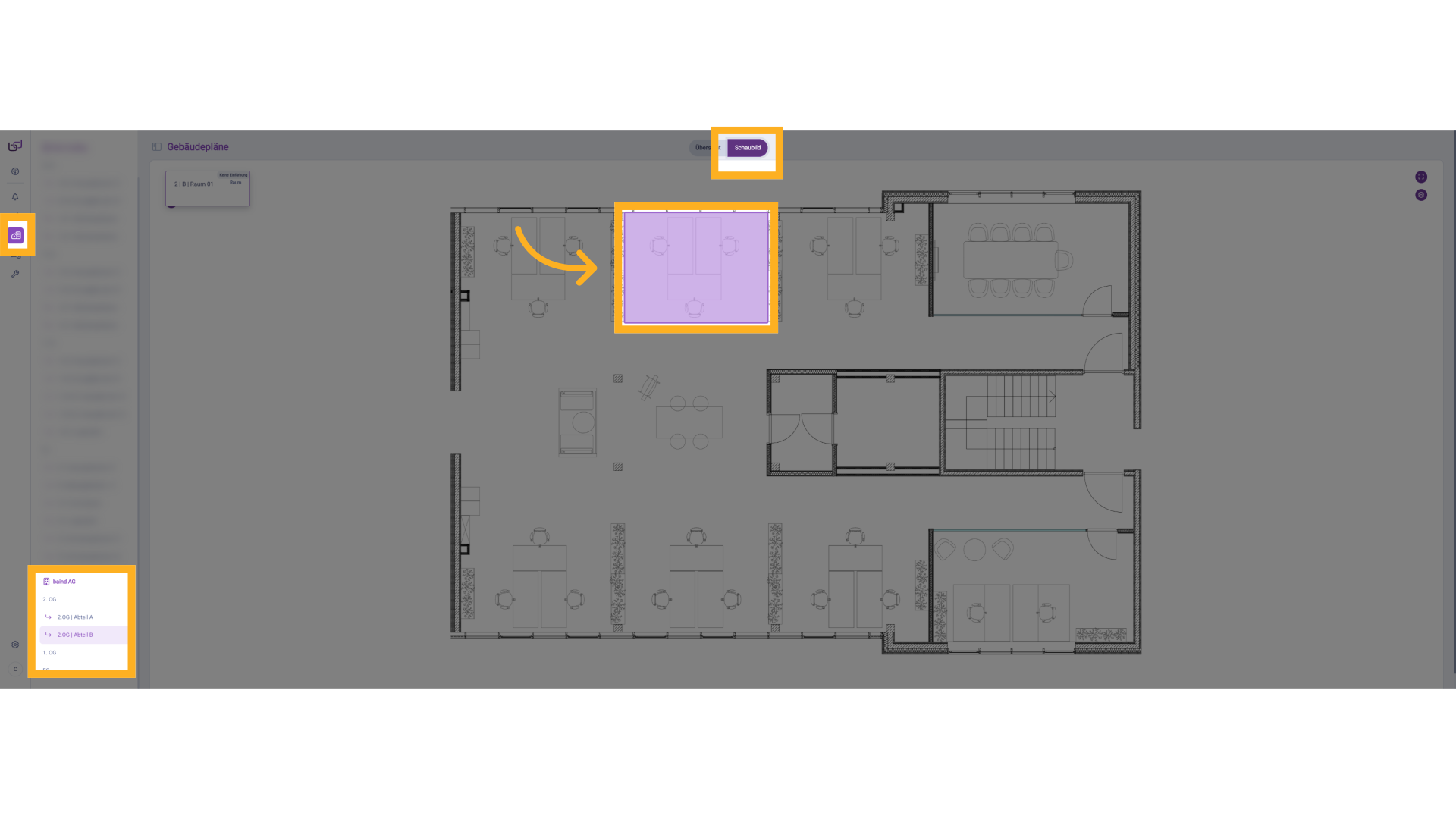

23. Ansicht Gebäudepläne
Nach erfolgreicher Konfiguration eines Beschattungs-Gewerks lässt sich dieses anschließend auch in der Gebäudepläne-Ansicht visualisieren und bedienen. Beim Klick auf den entsprechenden Raum öffnet sich rechts das zugehörige Dashboard, in dem nun auch das vorher konfigurierte Gewerk vom Typ „Beschattung" dargestellt wird.
24. Jalousie einstellen
Der linke Einsteller reguliert die Höhe der Jalousie, also den Öffnungsgrad des gesamten Behangs.
25. Lamellenverstellung
Der rechte Einsteller steuert die Lamellenverstellung, sofern diese Funktion in der Konfiguration explizit aktiviert wurde. Ist das der Fall, kann der Betreiber die Lamellen stufenlos neigen.
