Datenpunkte - Übersicht und Verwaltung

Die Datenpunktliste bietet Ihnen eine zentrale Übersicht über alle im System verfügbaren Datenpunkte aus der Gebäudeautomation. In diesem Kapitel erfahren Sie, wie Sie die Liste aufrufen, die Darstellung anpassen und mithilfe von Tags, Freitextsuche und kombinierten Filtern gezielt einzelne Datenpunkte finden.

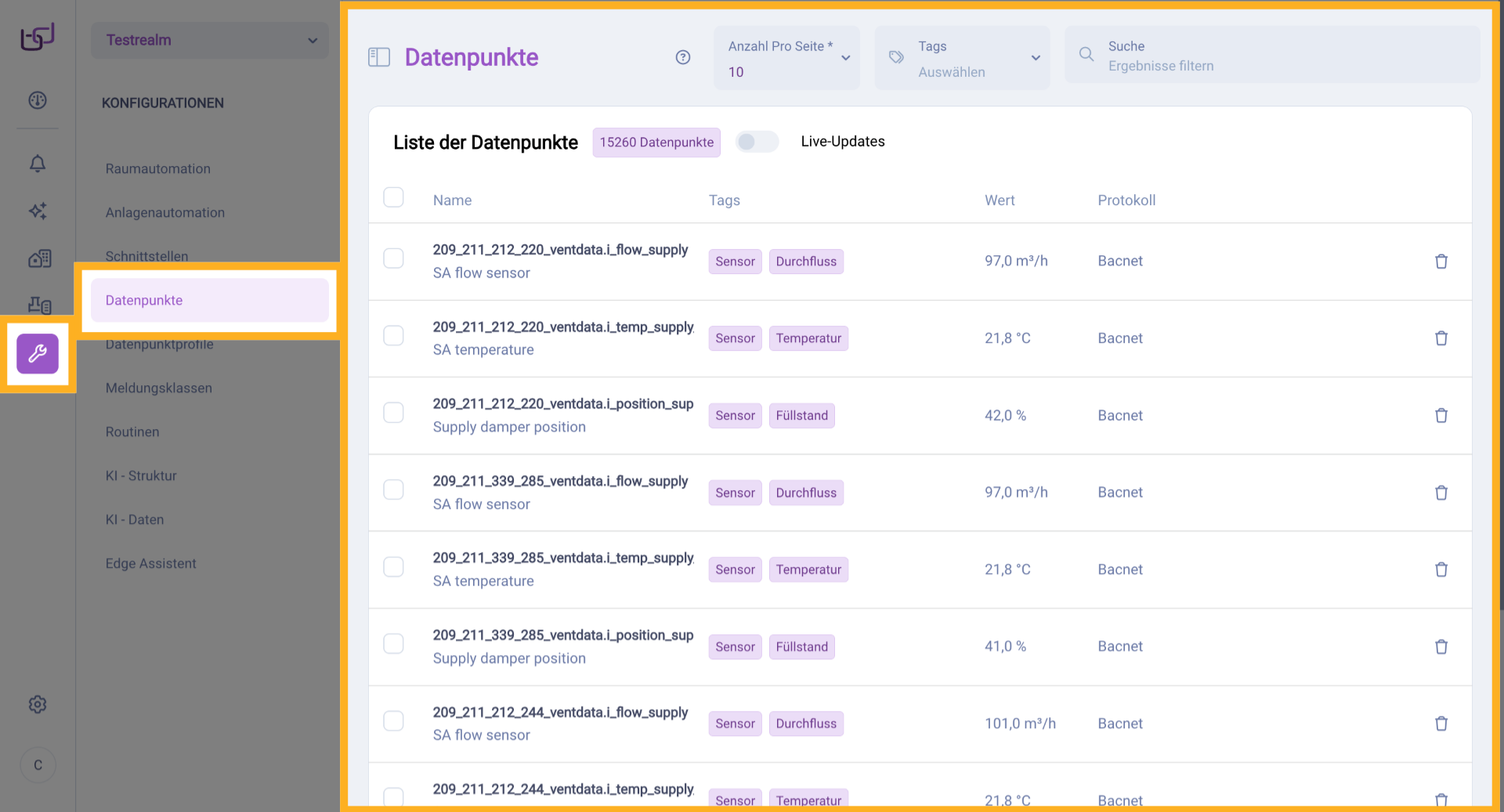

1. Datenpunkte-Übersicht Öffnen

Navigieren Sie im Bereich Konfigurationen zum Menüpunkt Datenpunkte. Es öffnet sich die Datenpunkte-Übersicht mit der Liste aller verfügbaren Datenpunkte im System.

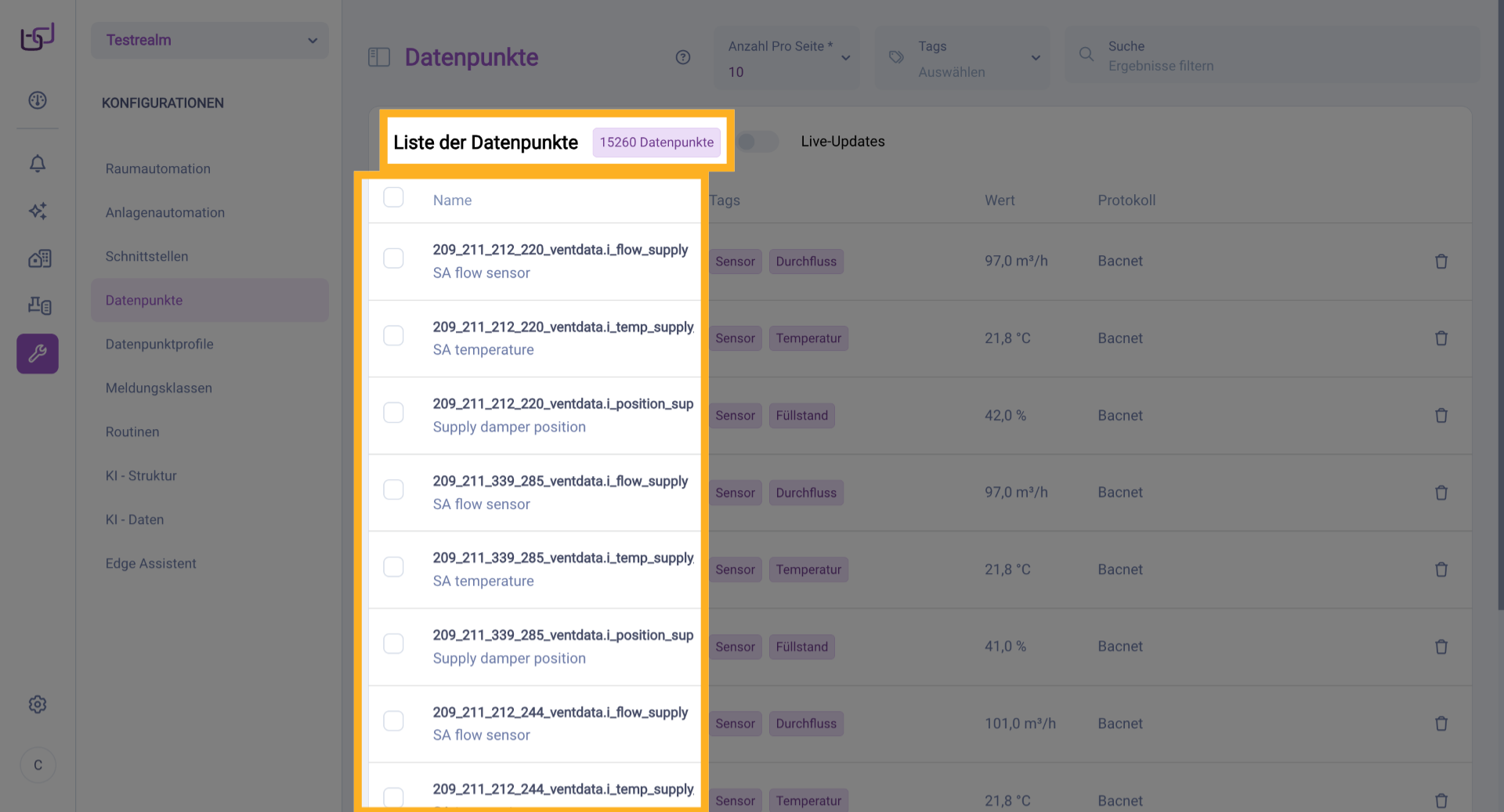

2. Datenpunktliste Verstehen

Die Datenpunktliste zeigt in der Kopfzeile die Gesamtanzahl der verfügbaren Datenpunkte an (z. B. „15260 Datenpunkte"). Jeder Eintrag zeigt den Namen des Datenpunkts in der oberen Zeile und die Beschreibung in kleinerer Schrift darunter an.

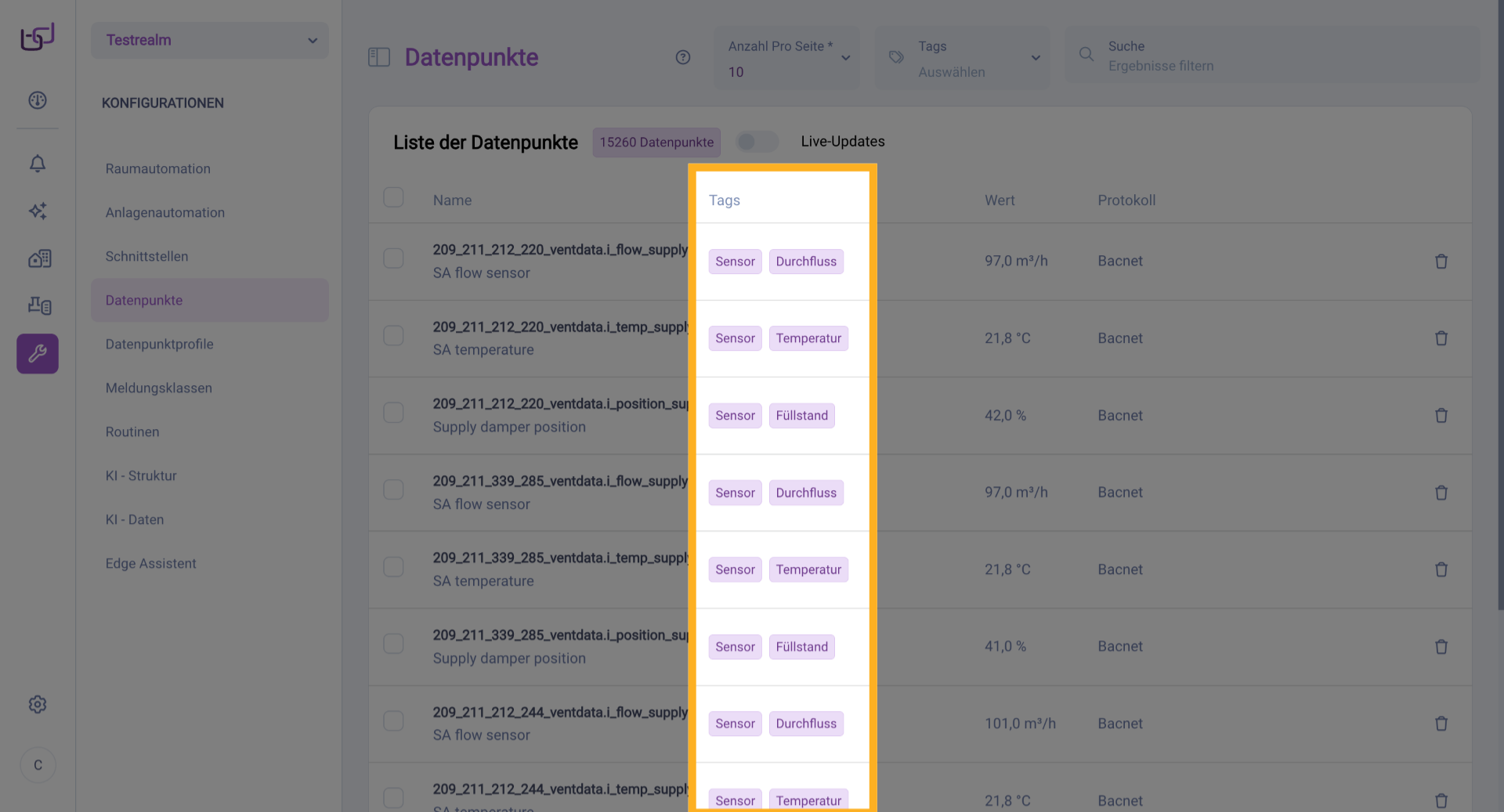

3. Tags Erkennen

In der Spalte Tags sehen Sie die dem Datenpunkt zugewiesenen Tags als farbige Schaltflächen (z. B. „Sensor", „Temperatur", „Durchfluss", „Füllstand"). Tags dienen der semantischen Klassifizierung und erleichtern das Filtern und Auffinden von Datenpunkten. Eine ausführliche Erklärung zum Tag-System finden Sie im Kapitel KI-Onboarding.

4. Aktueller Wert Und Protokoll

Die Spalte Wert zeigt den aktuellen Messwert des Datenpunkts mit der entsprechenden Einheit an (z. B. „97,0 m³/h", „21,8 °C", „42,0 %"). Die Spalte Protokoll gibt an, über welches Kommunikationsprotokoll der Datenpunkt angebunden ist (z. B. „Bacnet", „MQTT", „ELSYS").

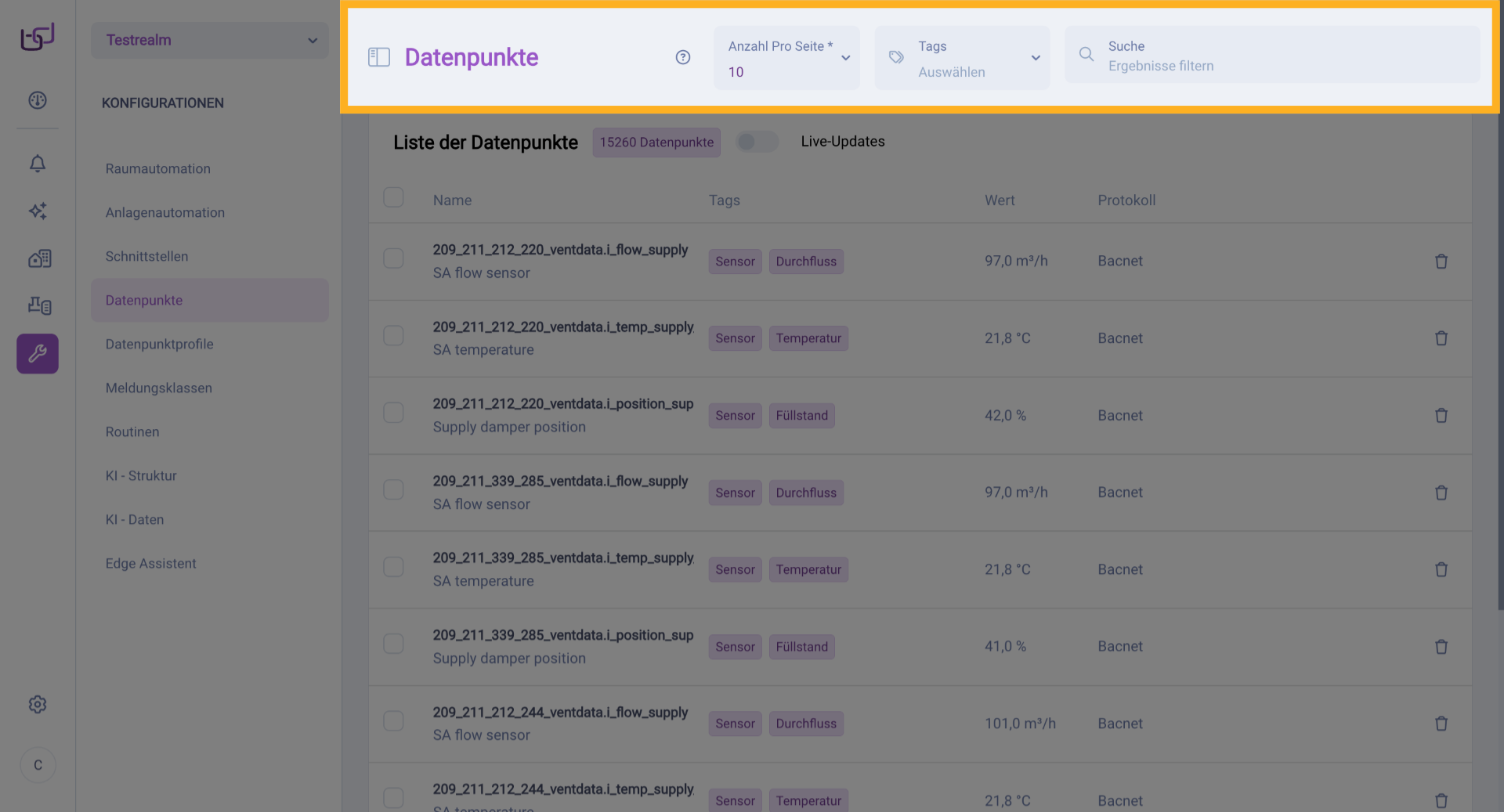

5. Filtermöglichkeiten

Die Datenpunktliste bietet umfangreiche Filtermöglichkeiten über die Kopfzeile: Anzahl Pro Seite (10, 20, 30, 50, 100), Tags (Mehrfachauswahl möglich) und Suche (Freitextsuche). Diese Filteroptionen stehen überall in der Benutzeroberfläche zur Verfügung, wo Datenpunkte ausgewählt werden sollen.

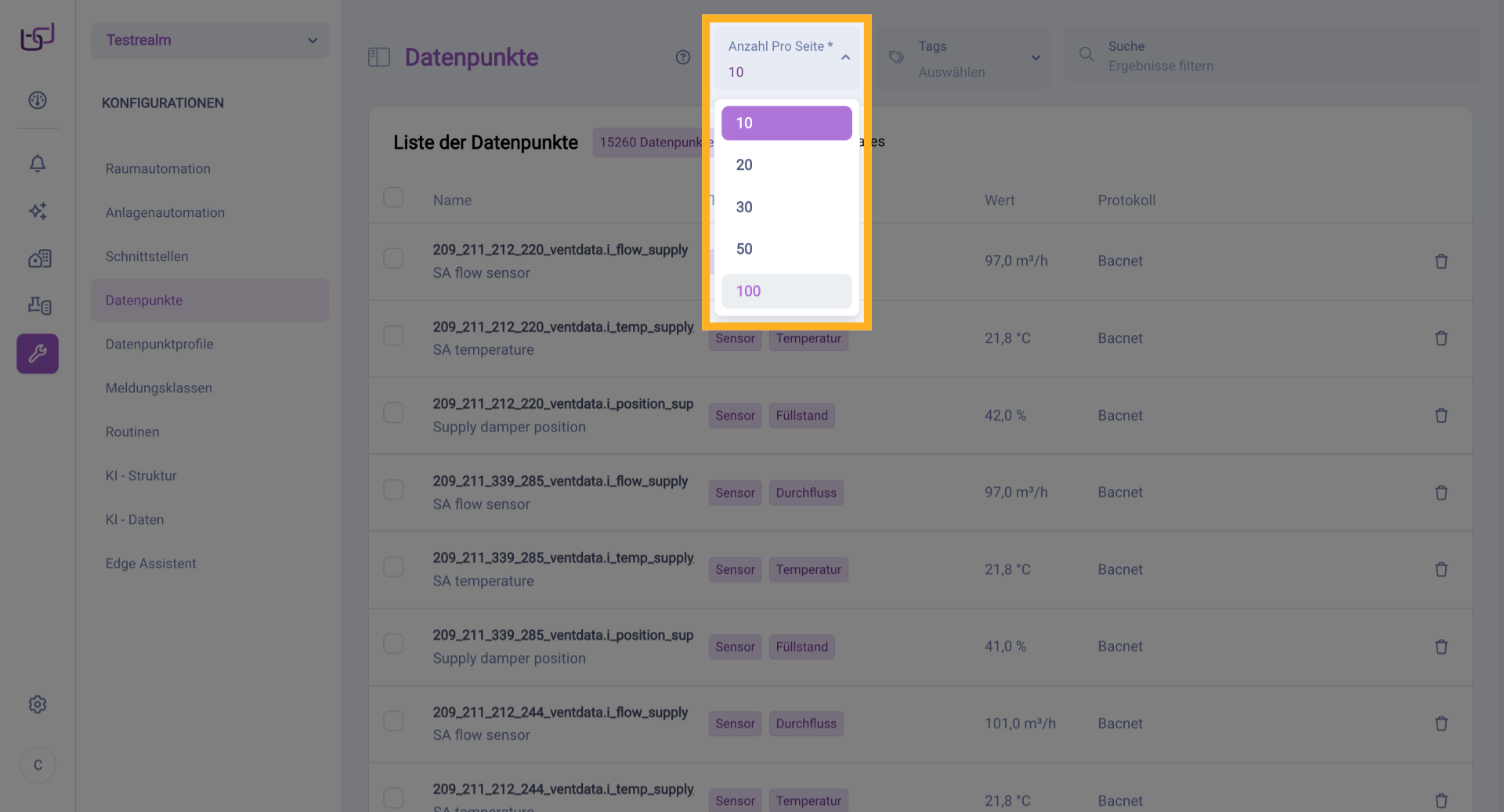

6. Seitenlänge Anpassen

Klicken Sie auf das Dropdown-Feld Anzahl Pro Seite, um die Anzahl der angezeigten Datenpunkte pro Seite zu ändern. Sie können zwischen 10, 20, 30, 50 und 100 Datenpunkten wählen. In diesem Beispiel wird die Anzeige auf 100 Datenpunkte pro Seite erhöht.

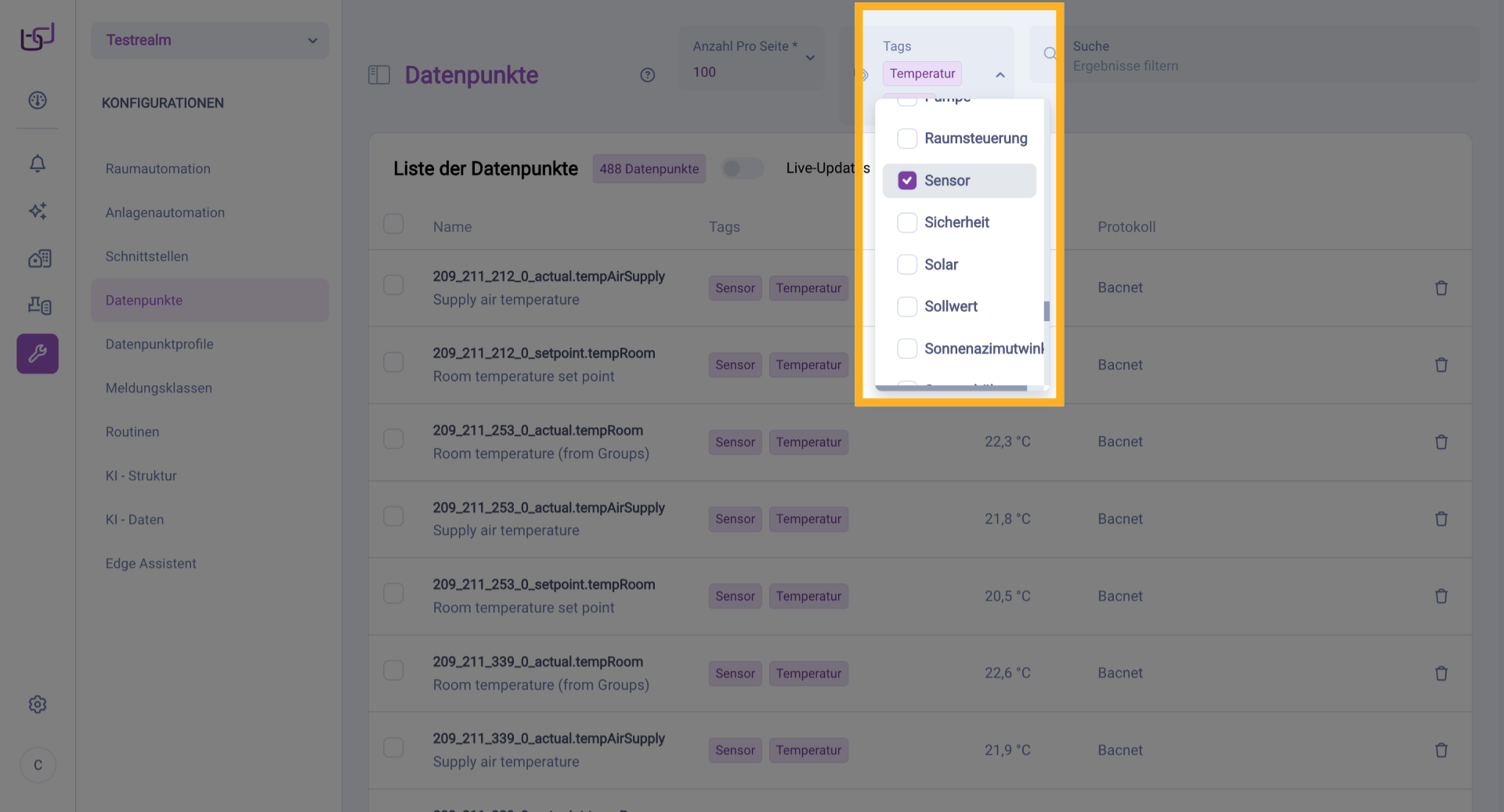

7. Nach Tags Filtern

Klicken Sie auf das Dropdown-Feld Tags, um die Datenpunktliste nach Tags zu filtern. Es öffnet sich eine Liste aller verfügbaren Tags (z. B. „Pumpe", „Raumsteuerung", „Sensor", „Sicherheit", „Solar", "Sollwert"). Sie können mehrere Tags gleichzeitig auswählen, um die Liste entsprechend einzugrenzen.

8. Gefilterte Liste Anzeigen

Nach der Tag-Auswahl werden die ausgewählten Tags oberhalb der Liste angezeigt (z. B. „Temperatur" und „Sensor"). Die Datenpunktliste wird automatisch gefiltert und zeigt nur noch Datenpunkte an, die die ausgewählten Tags besitzen. Die Anzahl der gefilterten Datenpunkte wird in der Kopfzeile aktualisiert (z. B. „488 Datenpunkte").

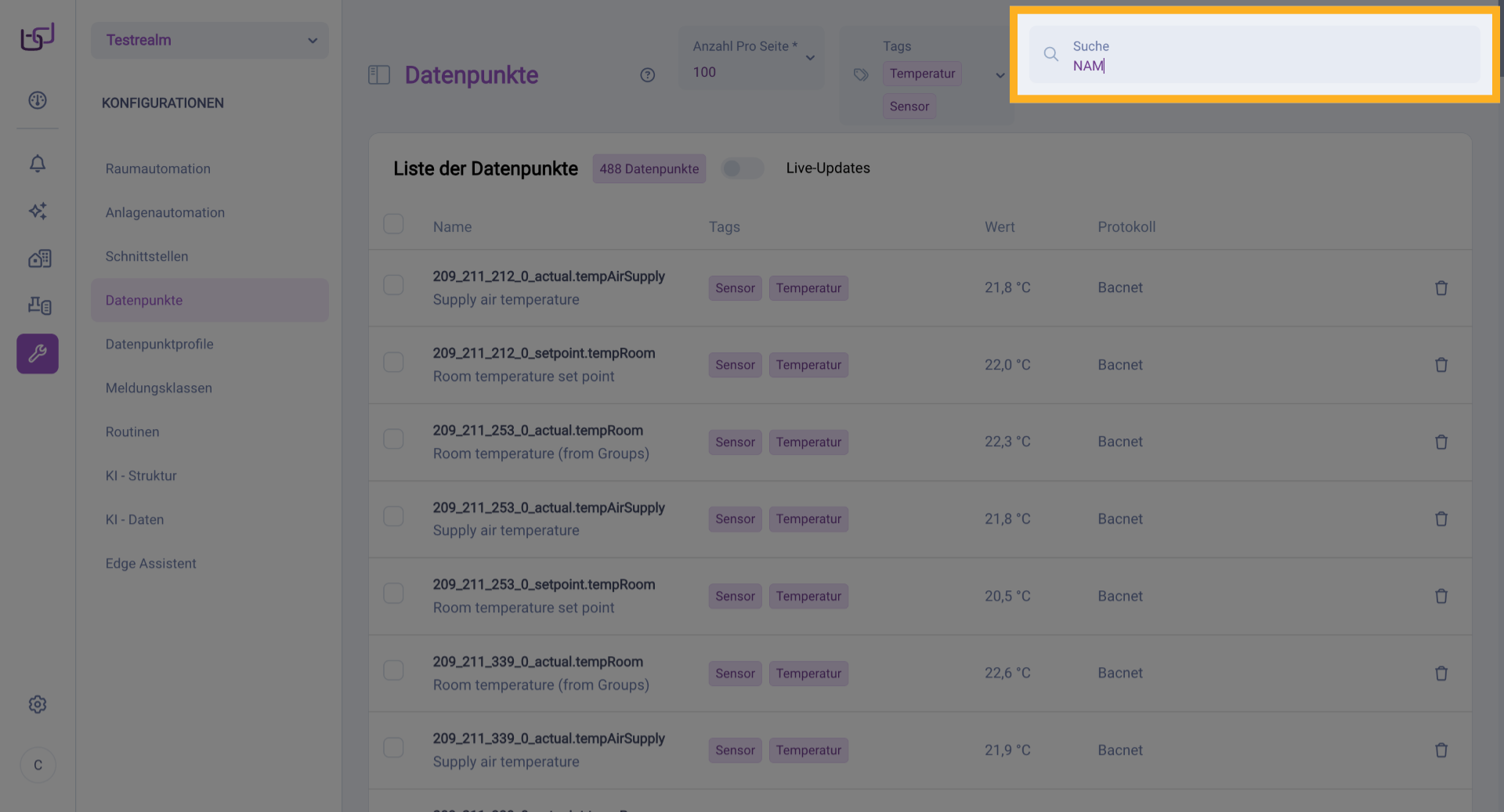

9. Freitextsuche Verwenden

Zusätzlich zu den Tags können Sie auch die Suche-Funktion verwenden. Klicken Sie in das Suchfeld und geben Sie einen Suchbegriff ein (z. B. „NAM"). Die Suche funktioniert unabhängig von der Tag-Filterung und kann mit ihr kombiniert werden.

10. Suchergebnisse Anzeigen

Nach Eingabe des Suchbegriffs wird die Liste automatisch gefiltert und zeigt nur noch Datenpunkte an, deren Name oder Beschreibung den Suchbegriff enthält. Die Anzahl der gefundenen Datenpunkte wird in der Kopfzeile angezeigt (z. B. „261 Datenpunkte" für die Suche nach „NAM").

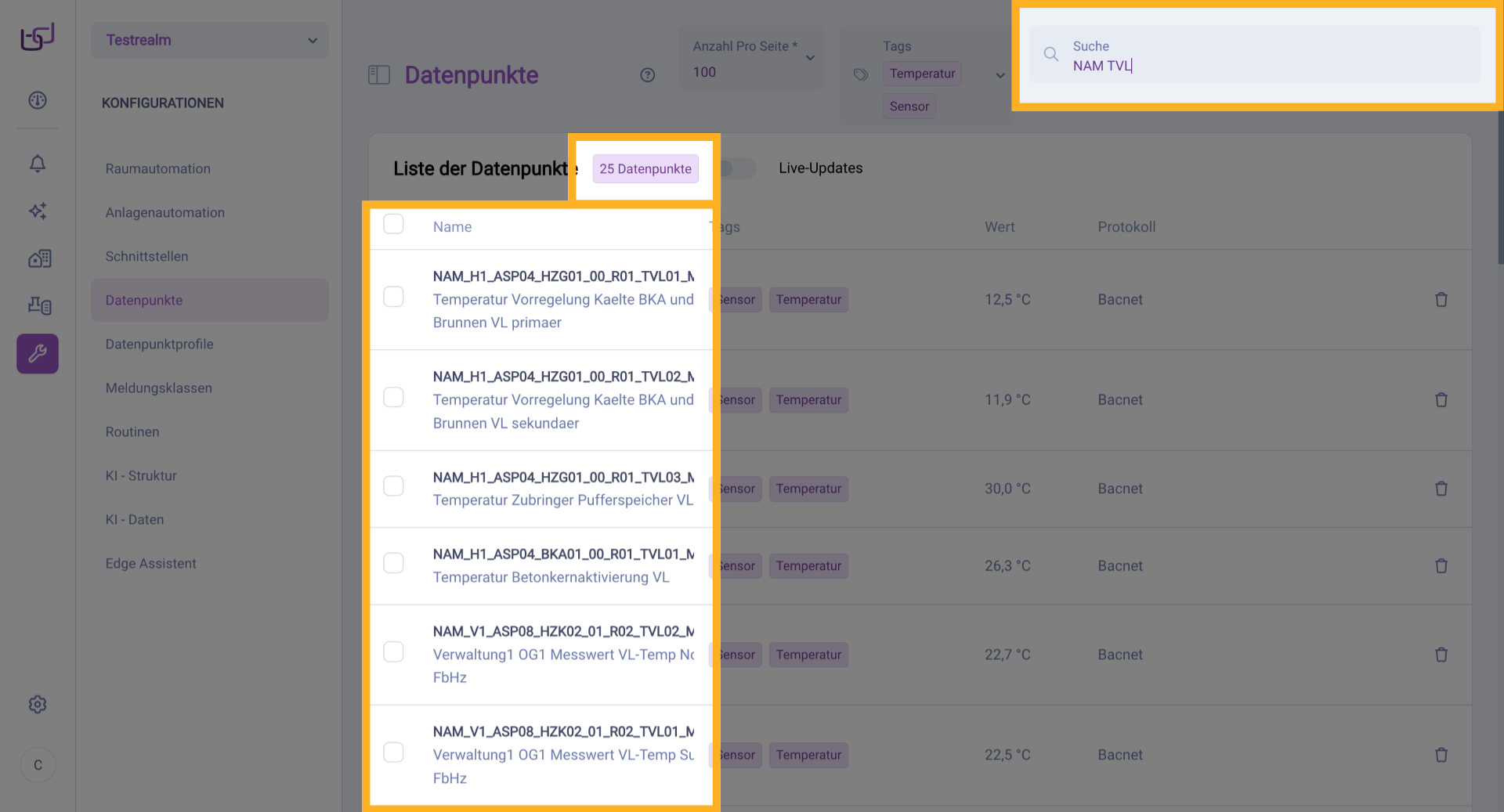

11. Mehrere Suchbegriffe Kombinieren

Sie können mehrere Suchbegriffe durch Leerzeichen trennen (z. B. „NAM TVL"). Ein Leerzeichen zwischen Begriffen funktioniert wie ein logisches UND – es werden nur Datenpunkte angezeigt, die alle eingegebenen Begriffe enthalten. Die Ergebnisliste wird entsprechend weiter eingeschränkt (z. B. auf „25 Datenpunkte").

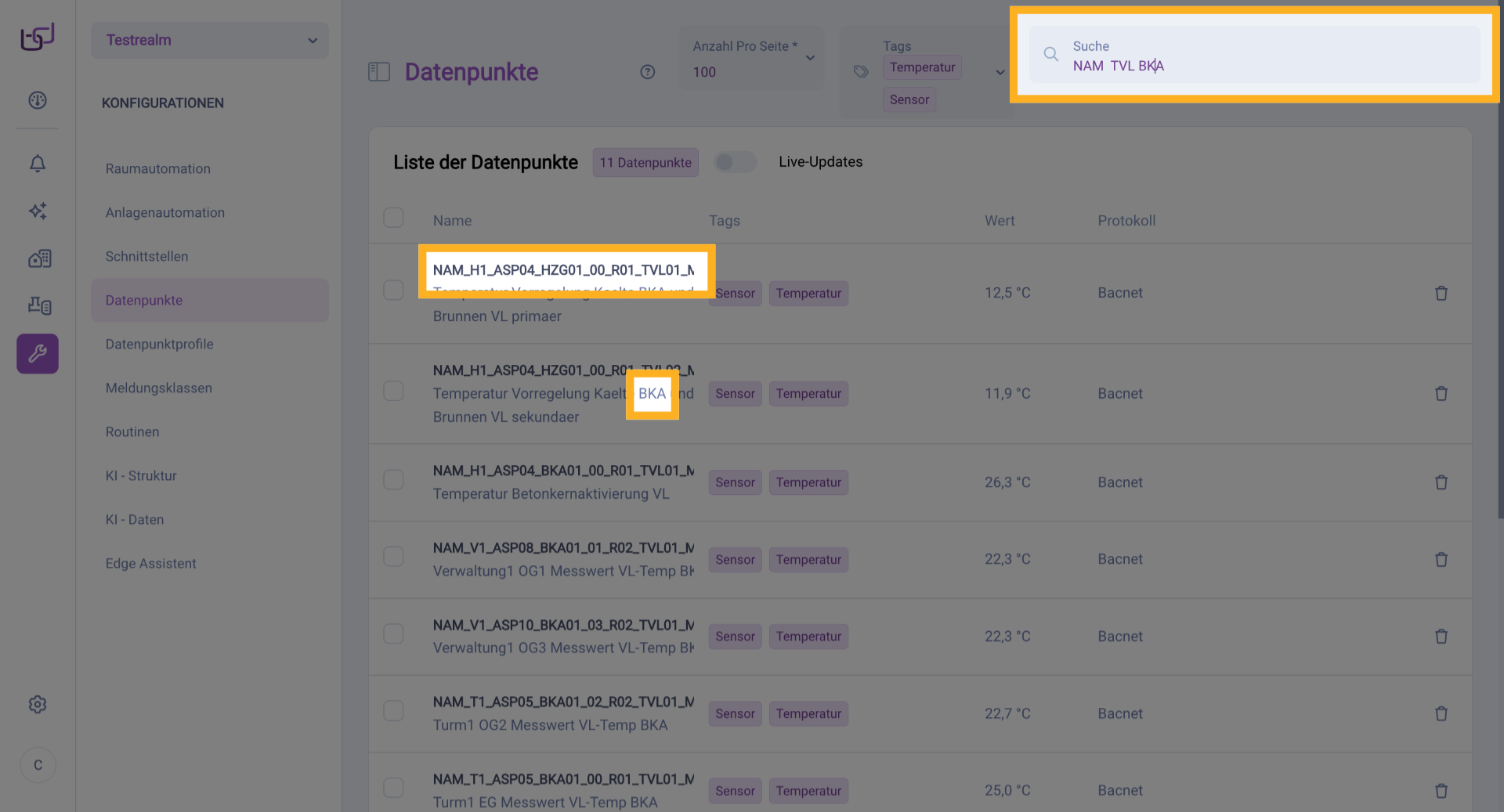

12. Suche In Name Und Beschreibung

Die Freitextsuche durchsucht sowohl den Namen als auch die Beschreibung der Datenpunkte. Sie können also auch gezielt nach Begriffen aus der Beschreibung suchen (z. B. „NAM TVL BKA"), um spezifische Datenpunkte zu finden.

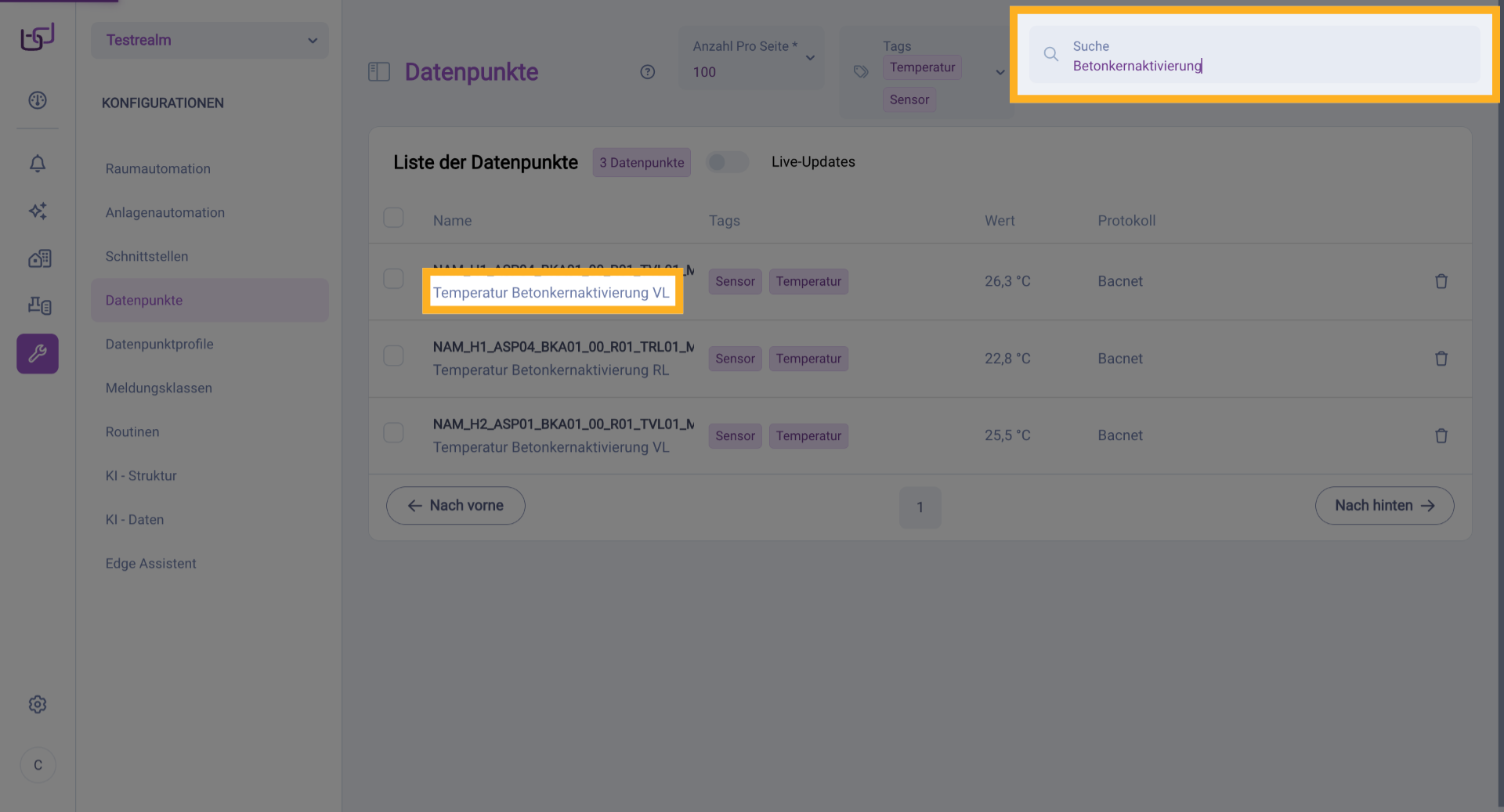

13. Nach Beschreibung Filtern

In diesem Beispiel wird nach dem Begriff „Betonkernaktivierung" gesucht, der nur in der Beschreibung bestimmter Datenpunkte vorkommt. Die Liste zeigt entsprechend nur die 3 Datenpunkte an, deren Beschreibung diesen Begriff enthält.

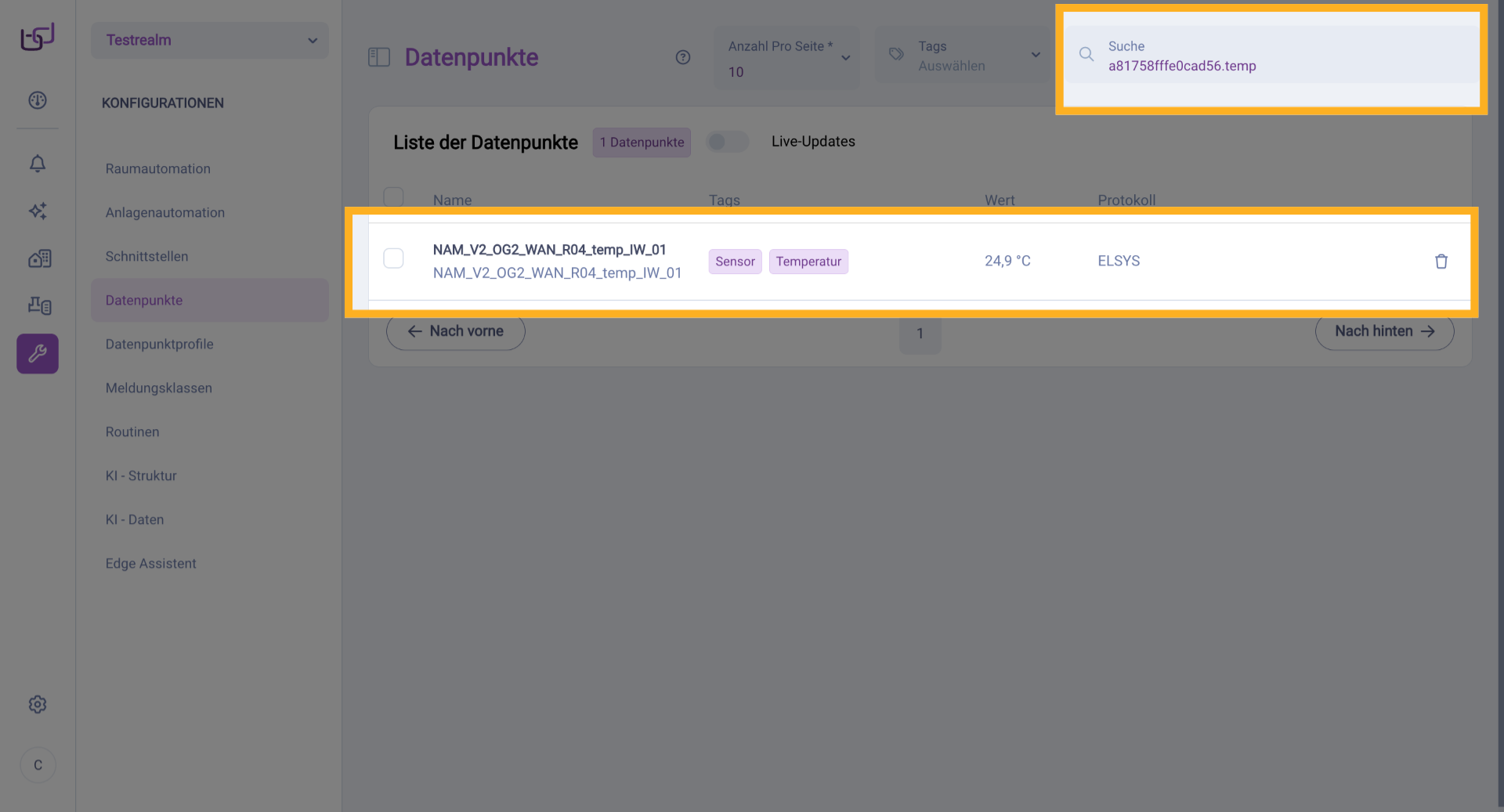

14. Suche Nach Kennung

Jeder Datenpunkt besitzt eine eindeutige Kennung, die bei der Anlage fest zugewiesen wird. Sie können auch nach dieser Kennung suchen, um gezielt einen bestimmten Datenpunkt zu finden. In diesem Beispiel wird nach der Kennung „a81758fffe0cad56.temp" (eine DevEUI-Adresse eines LoRaWAN-Sensors) gesucht, und die Liste zeigt nur den einen Datenpunkt an, der diese Kennung trägt.

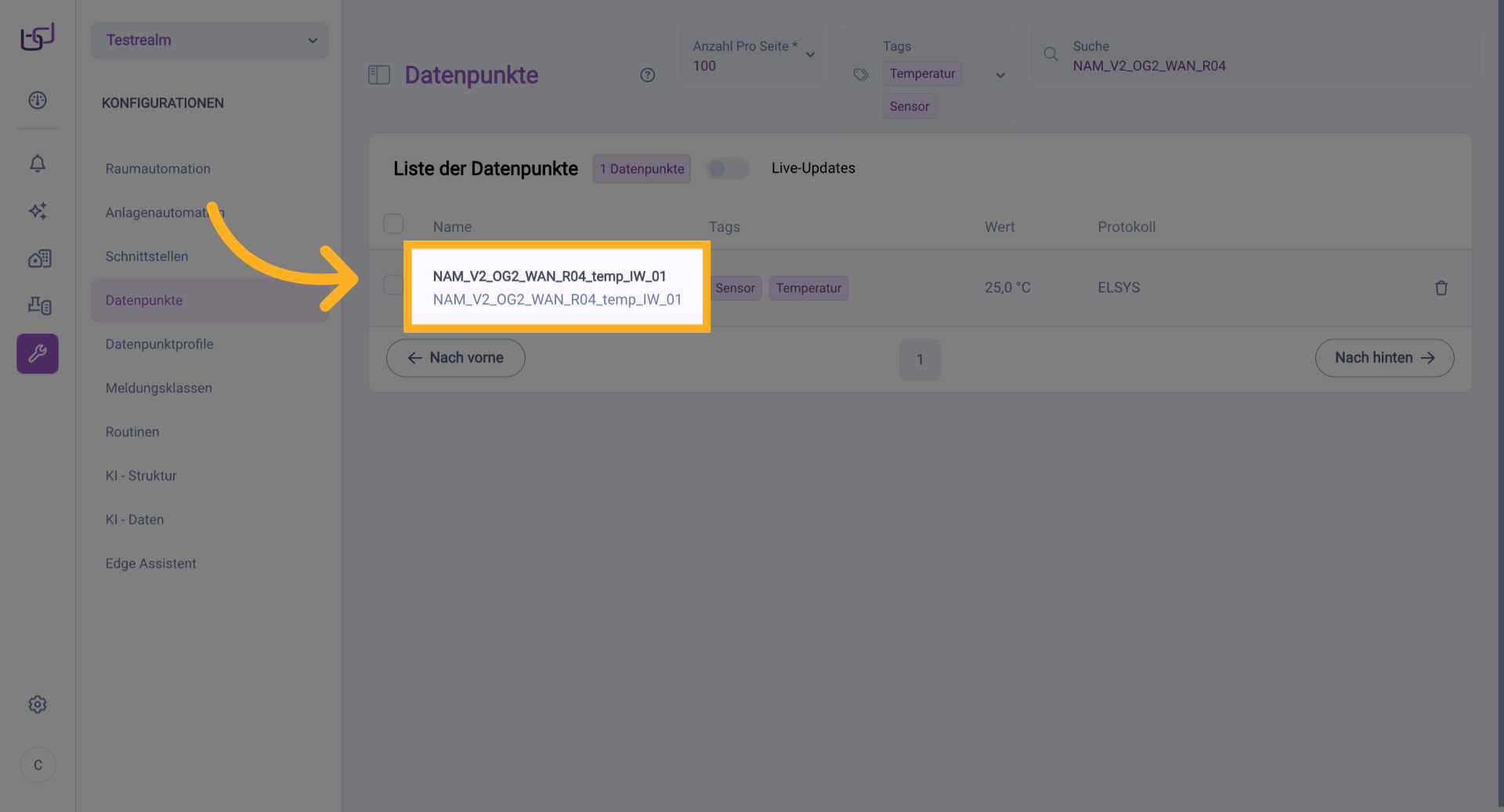

15. Datenpunkt Auswählen

Um die Details und Konfiguration eines Datenpunkts einzusehen, klicken Sie auf den gewünschten Eintrag in der Datenpunktliste. In diesem Beispiel wird der Datenpunkt "NAM_V2_OG2_WAN_R04_temp_IW_01" ausgewählt.
