Digital Twin
Überblick
Der KI-Bereich in Vision ist das Frontend für den Digital Twin. Diese digitale Repräsentation Ihrer Gebäude bietet intelligente Analysen. Hier sehen Sie auf einen Blick, wie sich Temperatur und CO²-Werte in Ihren Räumen über den Tag entwickeln.
Der Digital Twin protokolliert alle KI-gesteuerten Aktionen. Eine manuelle Konfiguration ist nicht erforderlich.
Navigation
Navigieren Sie zu KI in der Seitenleiste. Sie finden dort vier Bereiche:
- Übersicht – Aktuelle Werte auf einen Blick
- Temperatur – 24h-Verlauf der Raumtemperaturen
- CO² – 24h-Verlauf der CO²-Werte
- Aktivität – Protokoll aller KI-Aktionen
Übersicht

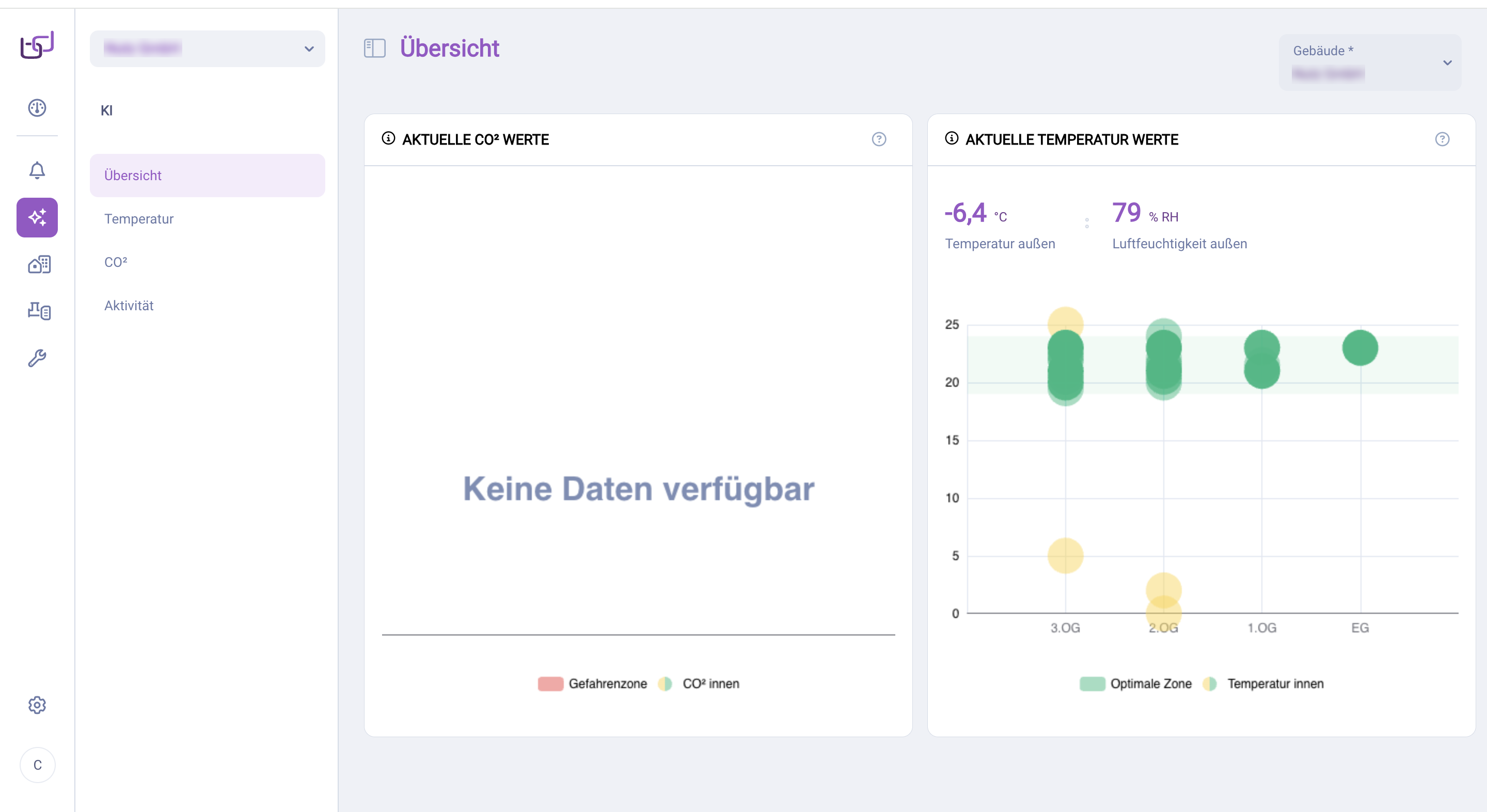

Die Übersichtsseite zeigt zwei Karten mit den aktuellen Werten:
Aktuelle CO²-Werte: Scatter-Plot der CO²-Messwerte. Jeder Punkt repräsentiert einen Raum. Fahren Sie mit der Maus über einen Punkt, um den Raumnamen anzuzeigen. Die Legende unterscheidet zwischen Gefahrenzone (rot) und normalem Bereich.
Aktuelle Temperatur-Werte: Scatter-Plot der Temperaturen pro Stockwerk. Jeder Punkt repräsentiert einen Raum. Fahren Sie mit der Maus über einen Punkt, um den Raumnamen anzuzeigen. Zusätzlich werden die Außentemperatur und Luftfeuchtigkeit angezeigt.
Über das Dropdown Gebäude oben rechts wählen Sie das anzuzeigende Gebäude aus.
Temperatur

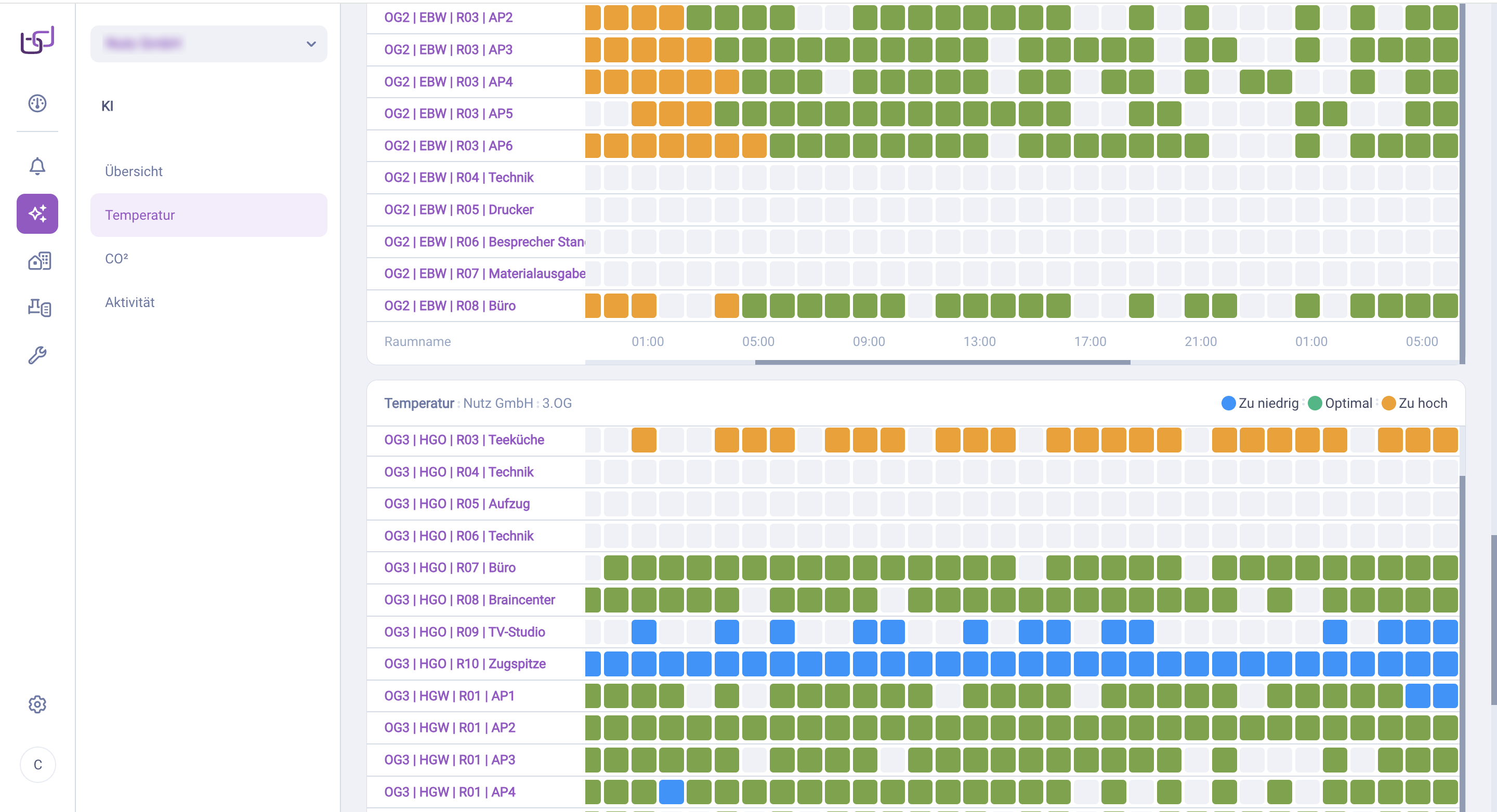

Die Temperaturansicht zeigt eine 24-Stunden-Übersicht aller Räume als Heatmap.
Jede Zeile entspricht einem Raum, jede Spalte einem Zeitintervall. Die Farben zeigen den Temperaturstatus:
| Farbe | Bedeutung |
|---|---|
| Blau | Zu niedrig |
| Grün | Optimal |
| Orange | Zu hoch |
Die Ansicht ist nach Gebäude und Stockwerk gruppiert. Klicken Sie auf einen Raum, um zur Detailansicht in der Raumautomation zu gelangen.
CO²
Die CO²-Ansicht funktioniert analog zur Temperaturansicht und zeigt den 24-Stunden-Verlauf der CO²-Werte.
Die Farbcodierung für CO²-Werte:
| Farbe | Bedeutung |
|---|---|
| Grün | Optimal |
| Orange | Zu hoch |
Hohe CO²-Werte deuten auf unzureichende Belüftung hin und können die Konzentration und das Wohlbefinden beeinträchtigen.
Aktivität

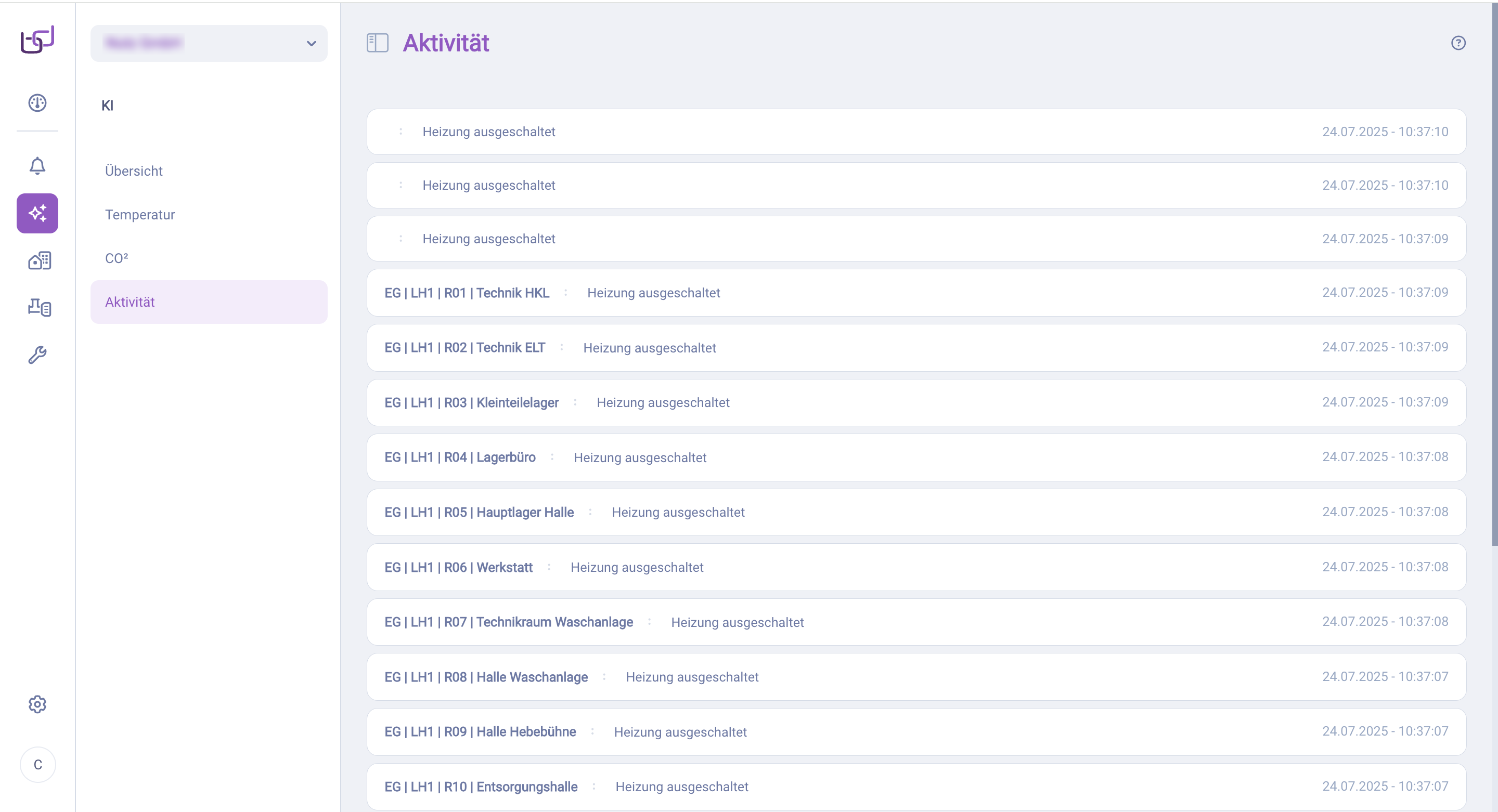

Das Aktivitätsprotokoll zeigt chronologisch alle Aktionen, die der Digital Twin automatisch ausgeführt hat.
Jeder Eintrag enthält:
- Raum – Betroffener Raum (Stockwerk | Abteil | Raumnummer | Raumname)
- Aktion – Beschreibung der ausgeführten Aktion (z.B. "Heizung ausgeschaltet")
- Zeitstempel – Datum und Uhrzeit der Aktion
Das Protokoll hilft Ihnen nachzuvollziehen, welche automatischen Eingriffe die KI-Steuerung vorgenommen hat.
