Anlagenschaubild manuell anlegen (4/4)
Dieser Leitfaden führt Sie durch das manuelle Erstellen eines Anlagenschaubilds. Teil 4.

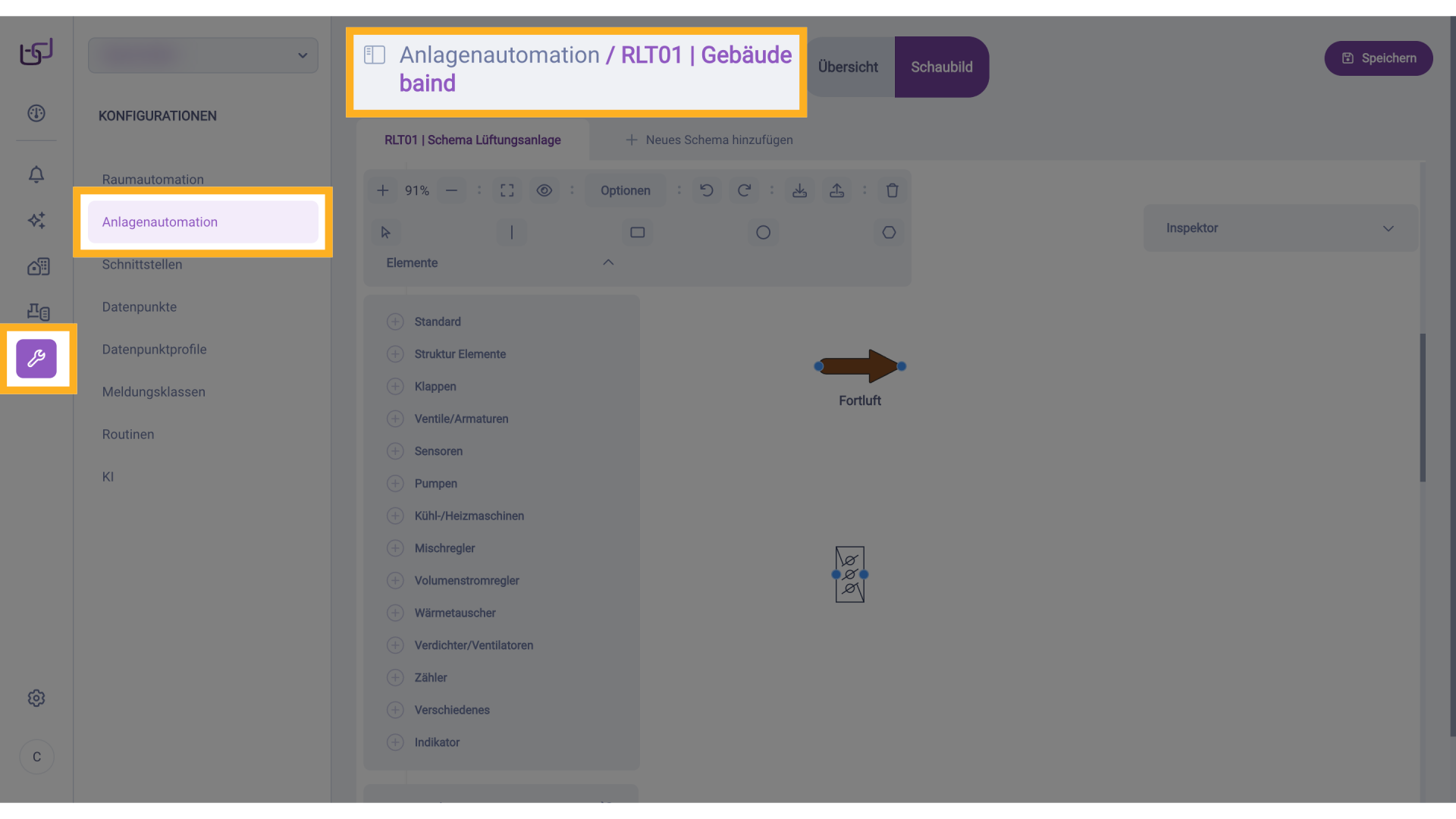

1. Location
Sie befinden sich nach wie vor unter "Konfigurationen" in "Anlagenautomation" im Arbeitsbereich der entsprechenden Anlage.

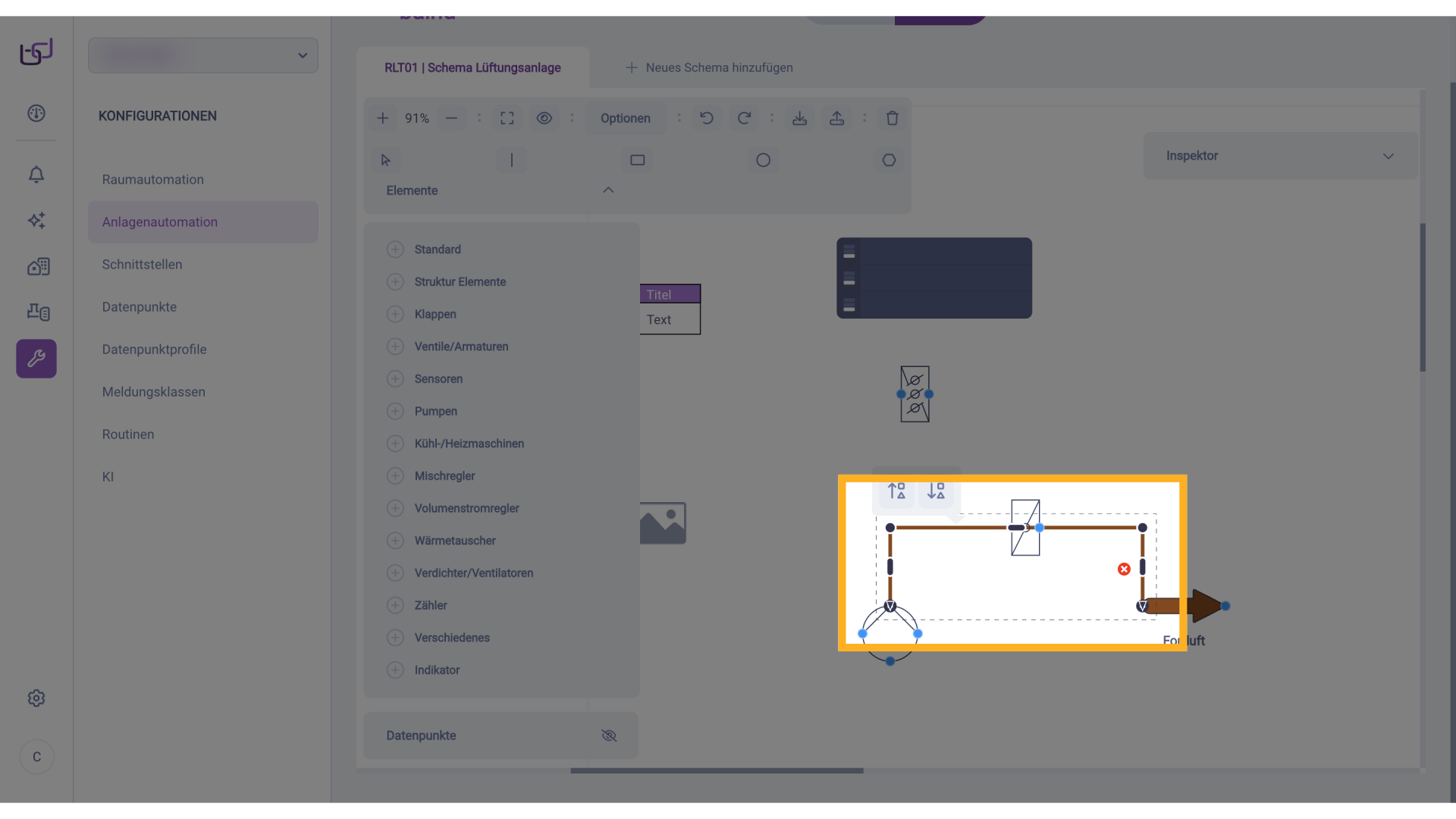

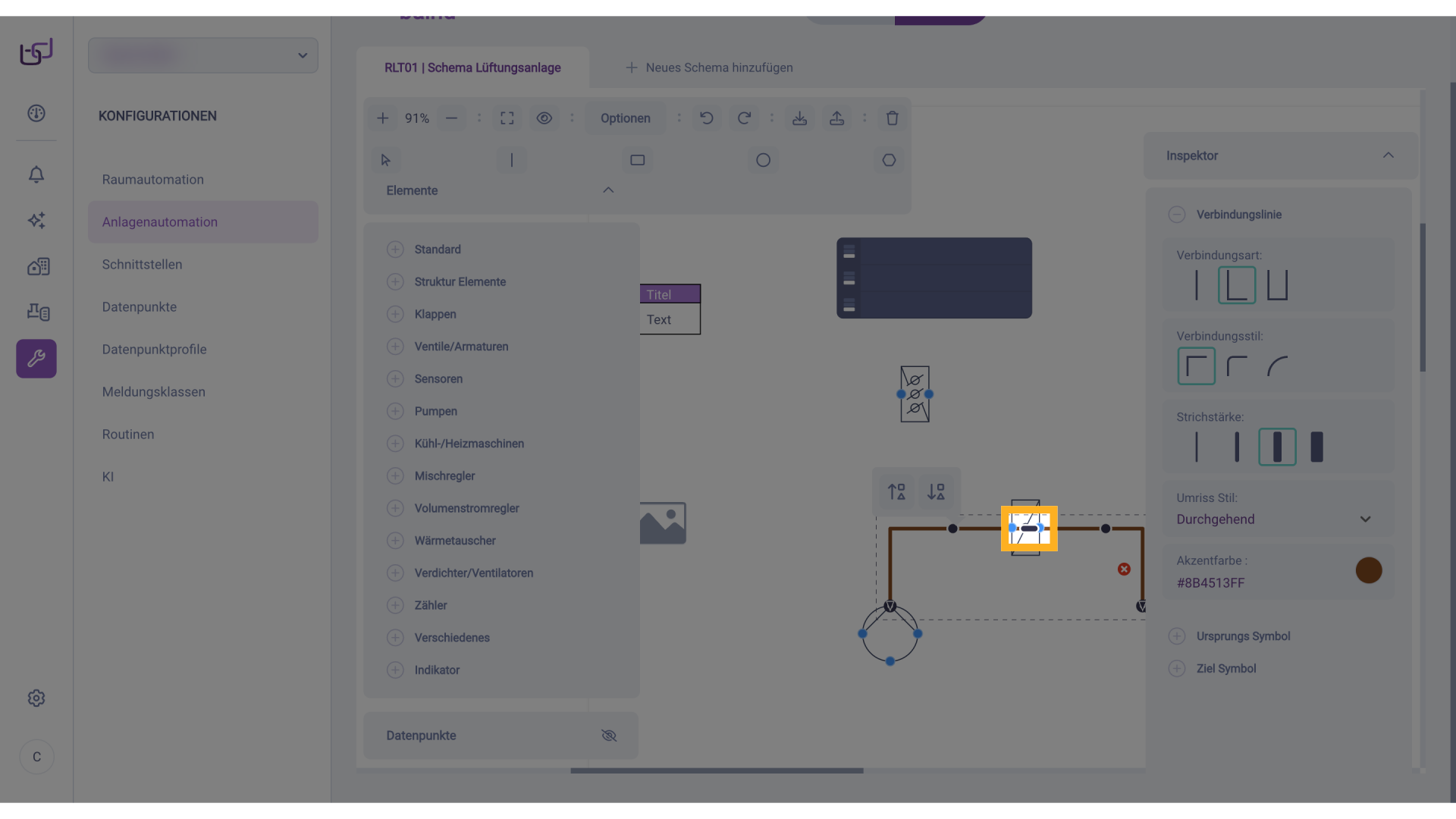

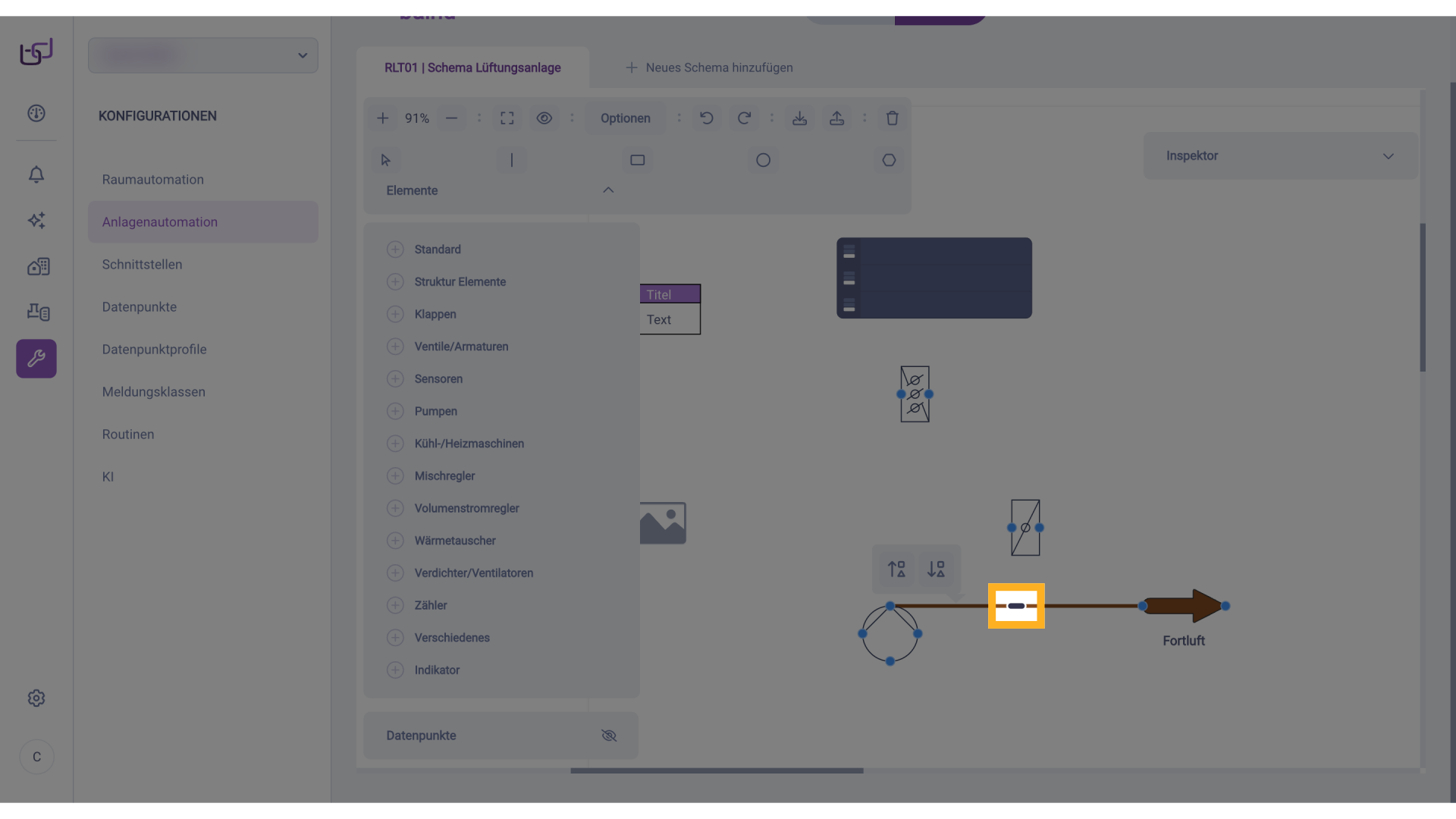

2. Aussparung
In Teil 3 haben wir gesehen, wie man Symbole miteinander verbindet. Wenn eine Verbindungslinie entweder komplett waagrecht oder senkrecht ausgerichtet ist, erscheint in ihrer Mitte ein dicker Balken.
3. Aussparung
Durch Ziehen dieses Balkens lässt sich die Verbindungslinie in U-Form ausrichten.
4. Aussparung
Wenn man die Linie loslässt, entstehen neue Punkte und Balken, um die Linie weiter anzupassen.

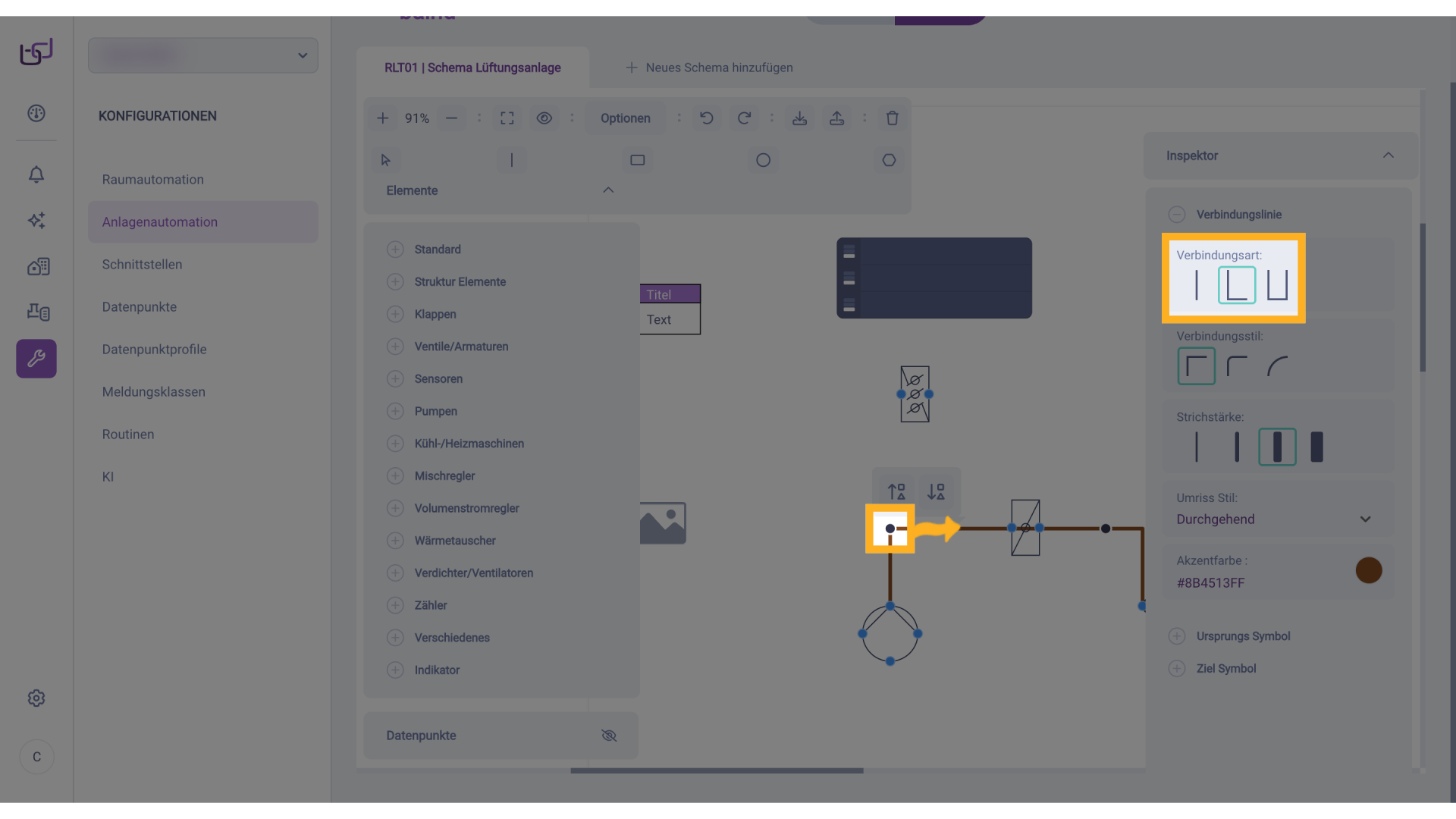

5. Aussparung
Die Punkte, die die Ecken der Linie markieren, können beispielsweise nach innen geschoben werden. Wenn Sie trotz der nach innen geschobenen Punkte einen rechten Winkel haben möchten, müssen Sie darauf achten, dass die Verbindungsart auf „rechtwinklig" eingestellt ist.
6. Aussparung
Nun können Sie den Balken beispielsweise wieder nach unten verschieben.

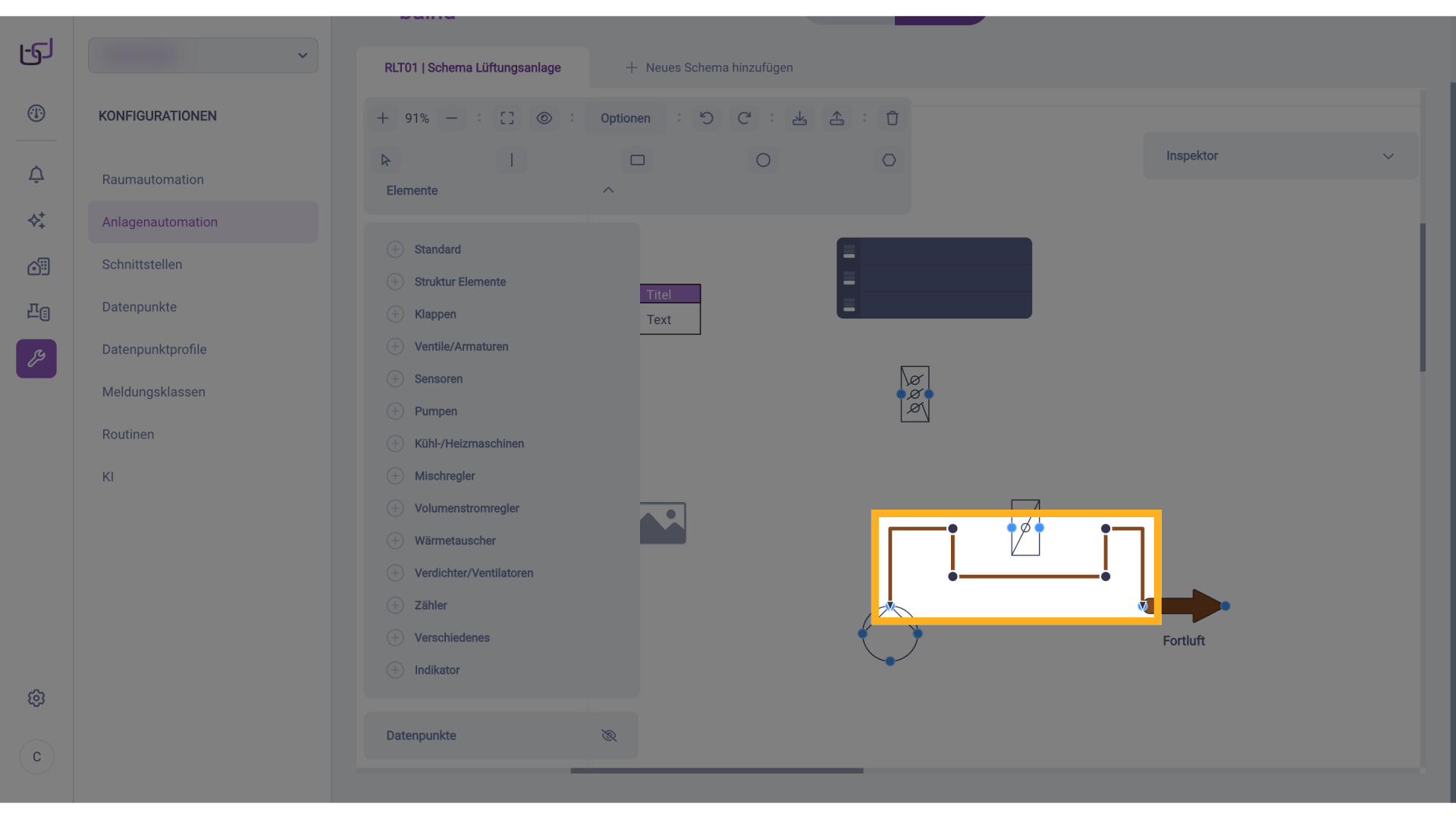

7. Aussparung
So entsteht eine Aussparung.
8. Aussparung
Mithilfe der Punkte und Balken können Sie die Linie weiter anpassen.
9. Aussparung
Um die Linie schließlich so zu formen, wie Sie es benötigen.

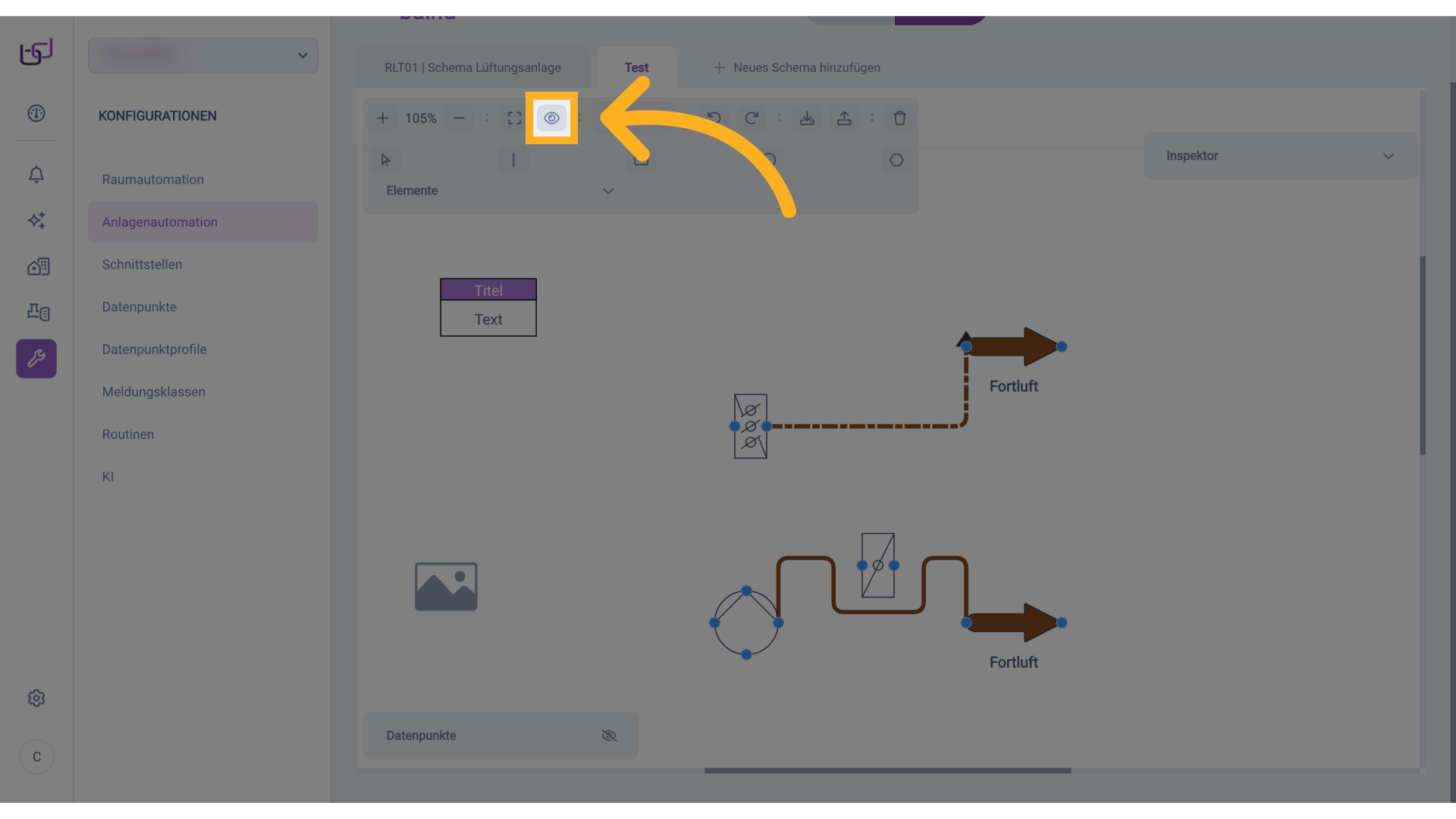

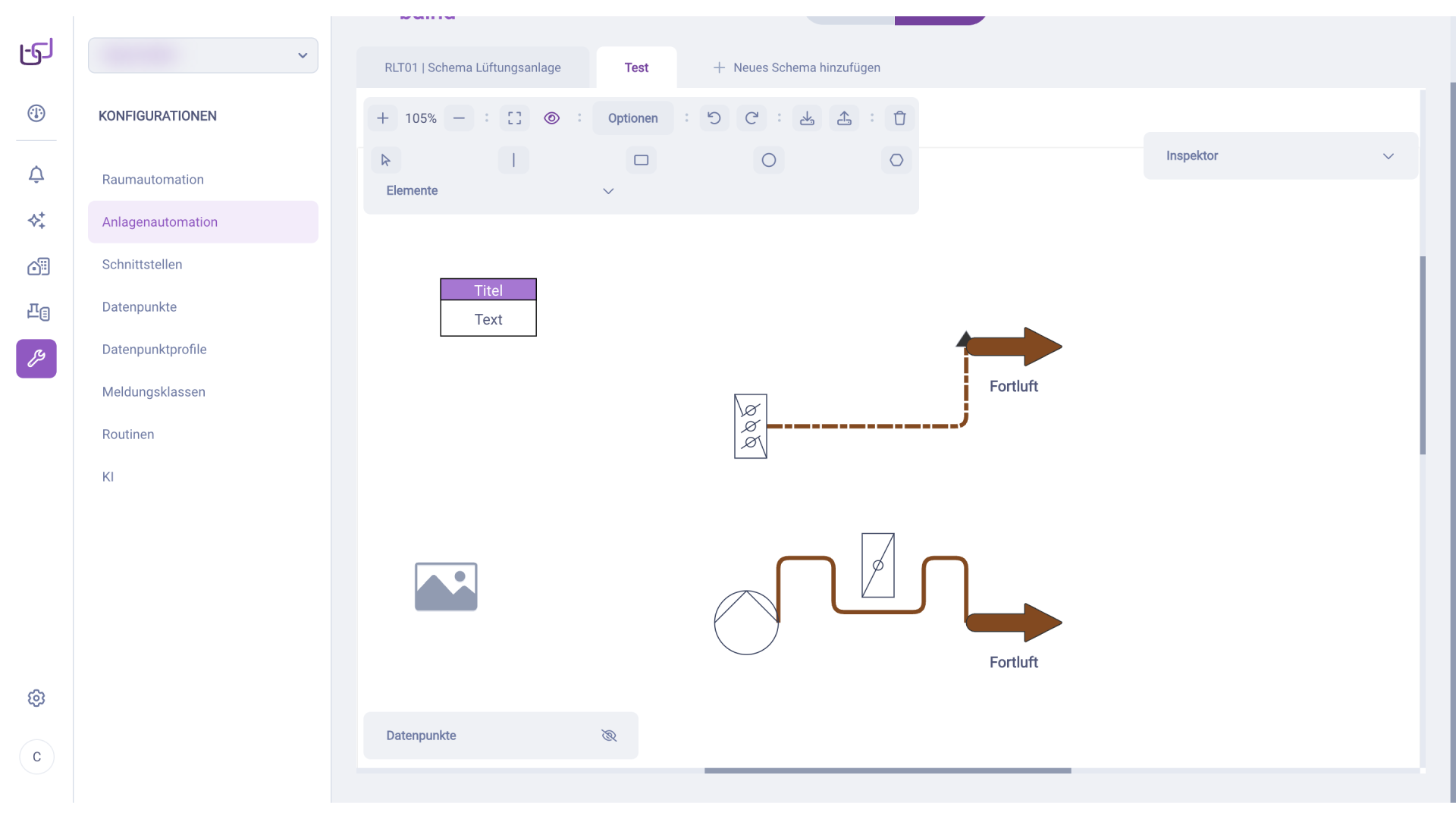

10. Vorschau Benutzeransicht
Durch Klick auf das Auge-Symbol bekommt man eine Vorschau darauf, wie das aktuelle Anlagenschaubild in der Ansicht Anlagenautomation angezeigt wird.
11. Vorschau Benutzeransicht
Zum Beispiel werden die Konnektoren hier nicht mehr angezeigt.
12. Vorschau Benutzeransicht
Durch erneutes Klicken auf das Auge-Symbol wird der Vorschau-Modus beendet.

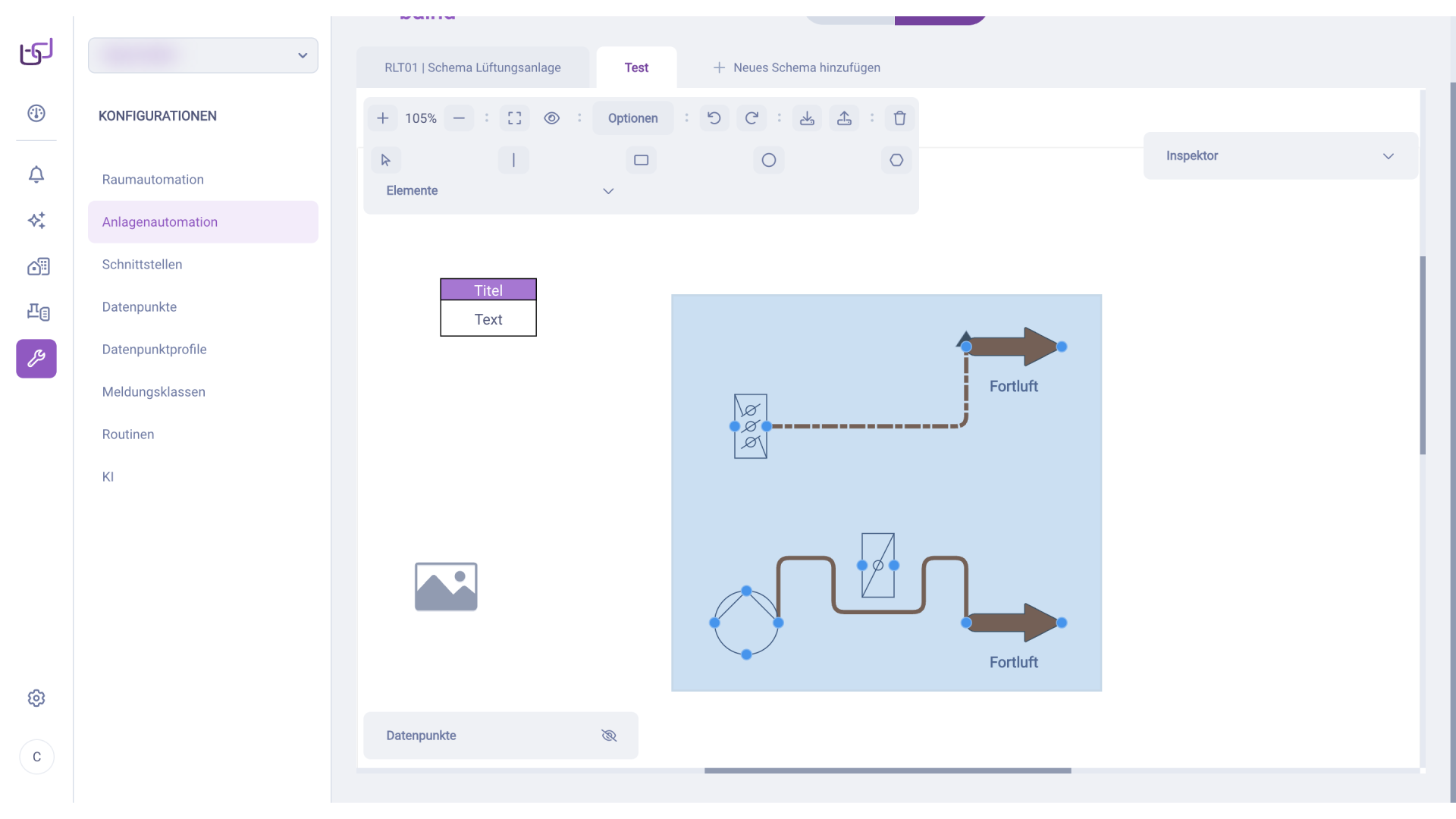

13. Gruppieren
Durch Gedrückthalten der Umschalttaste (Shift) und gleichzeitiges Klicken mit der linken Maustaste sowie Ziehen über mehrere Symbole können diese gruppiert werden.

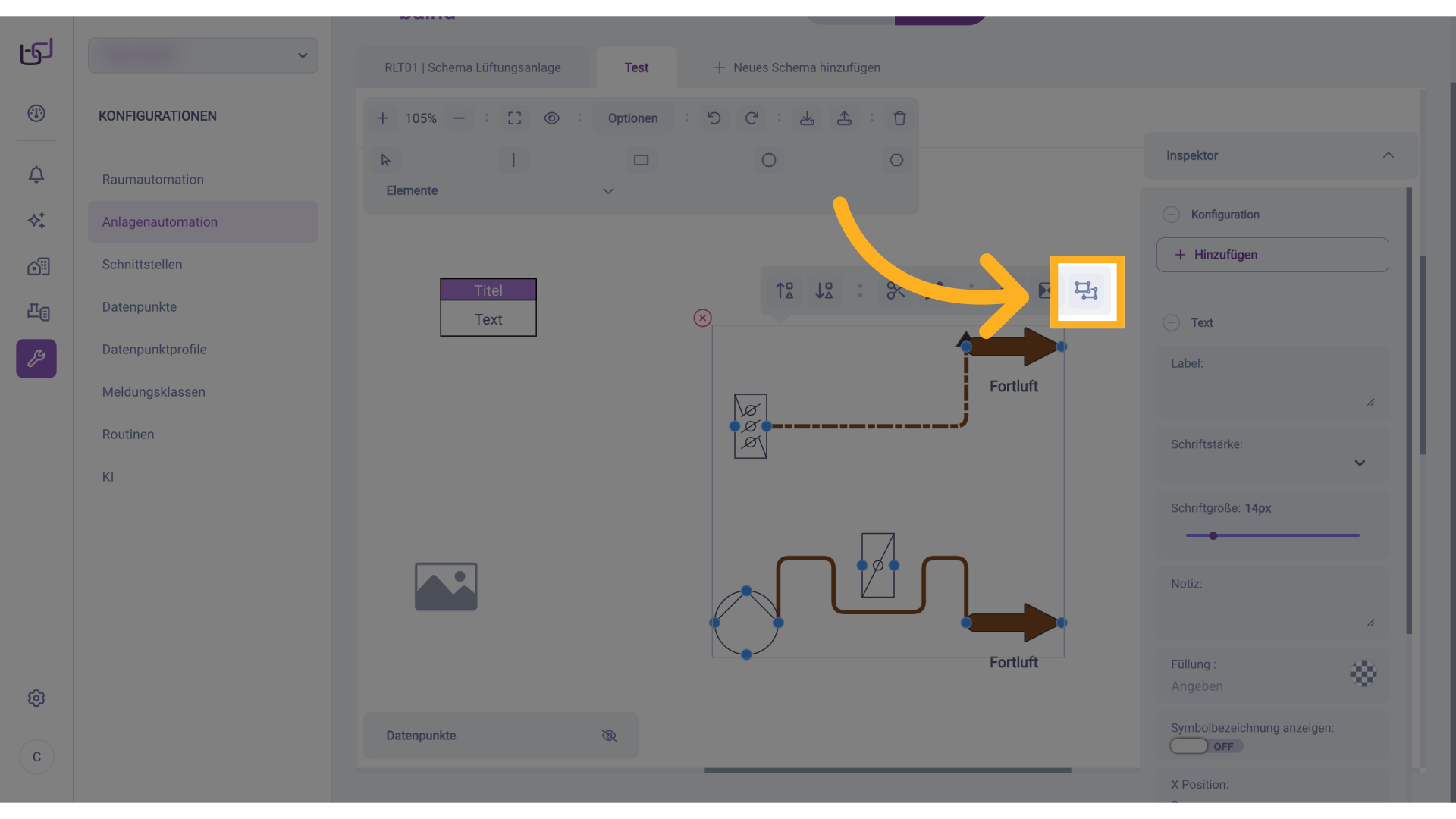

14. Gruppieren
Klicken Sie dazu auf das Gruppieren-Symbol rechts in der sich öffnenden Toolleiste.

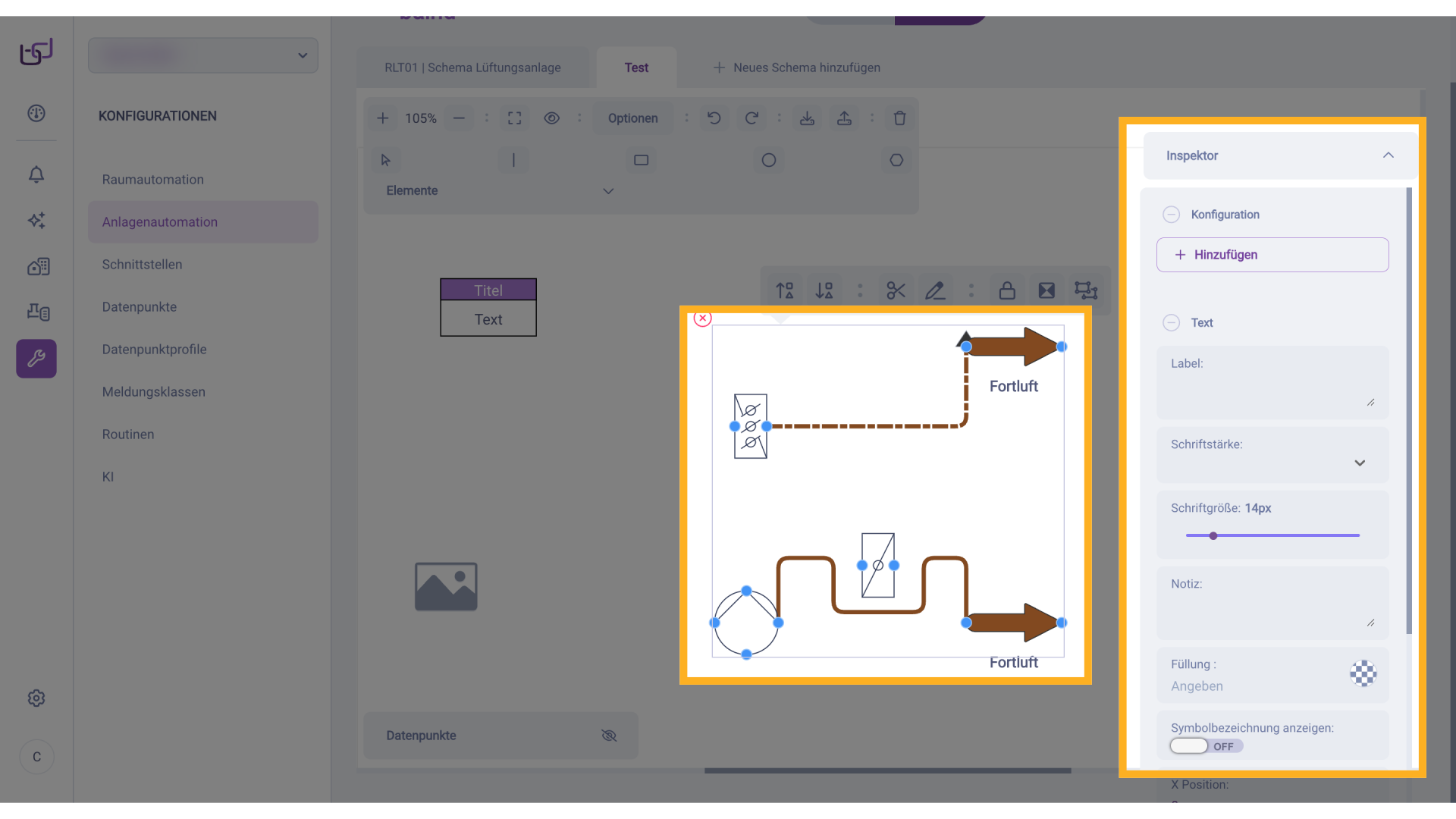

15. Gruppieren
Nun sind die Symbole gruppiert und lassen sich weder anklicken noch verschieben. Die gruppierten Symbole werden wie ein neues, eigenständiges Symbol behandelt und lassen sich auch konfigurieren wie alle anderen Symbole.

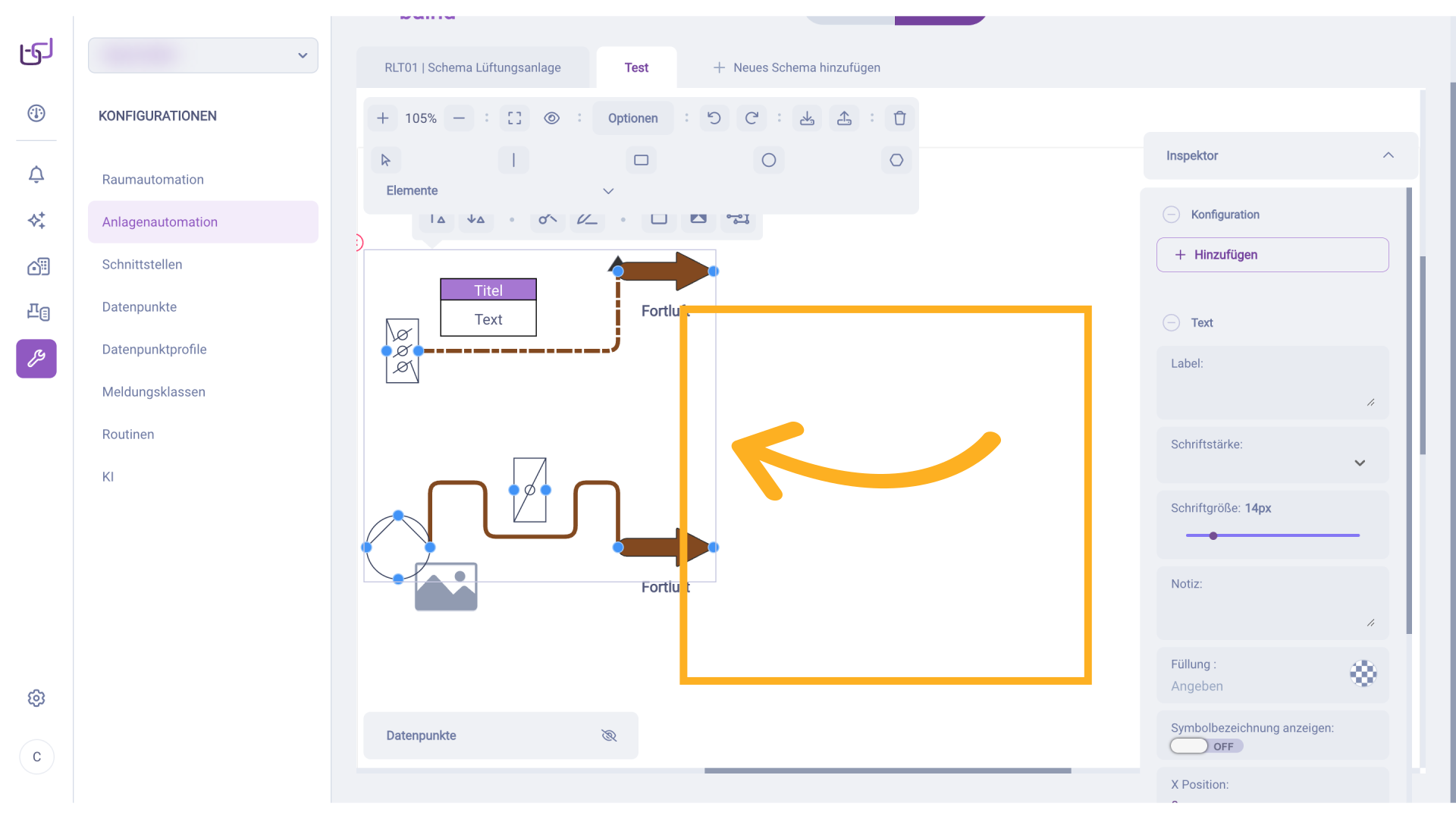

16. Gruppieren - verschieben
Gruppierte Symbole lassen sich als Ganzes verschieben.

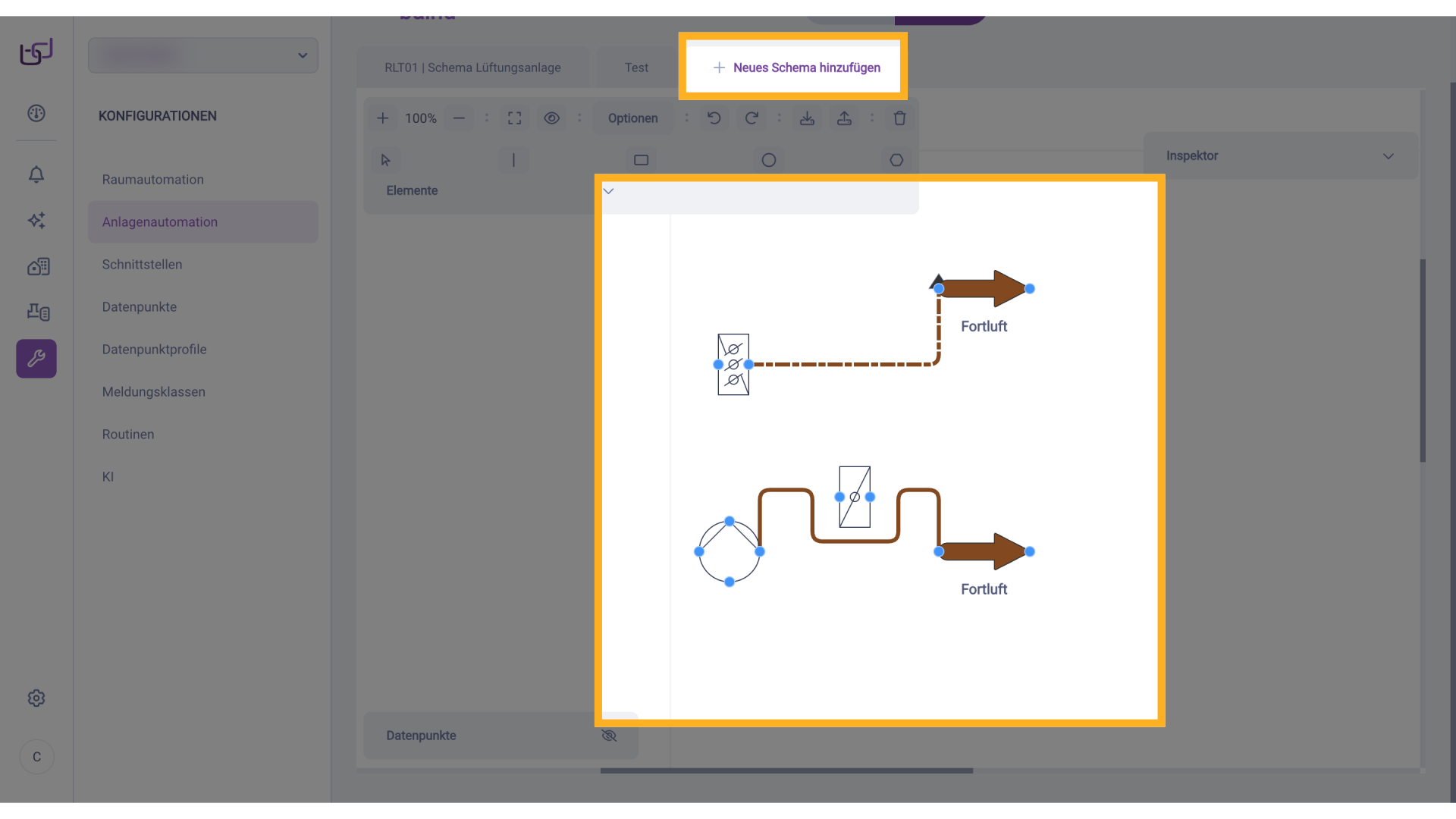

17. Gruppieren - kopieren
Sie können als Ganzes kopiert und eingefügt werden. Das funktioniert auch bei anderen Schaubildern, somit lässt sich eine ganze Anlage oder ein Teil einer Anlage auf ein anderes Schaubild übertragen.

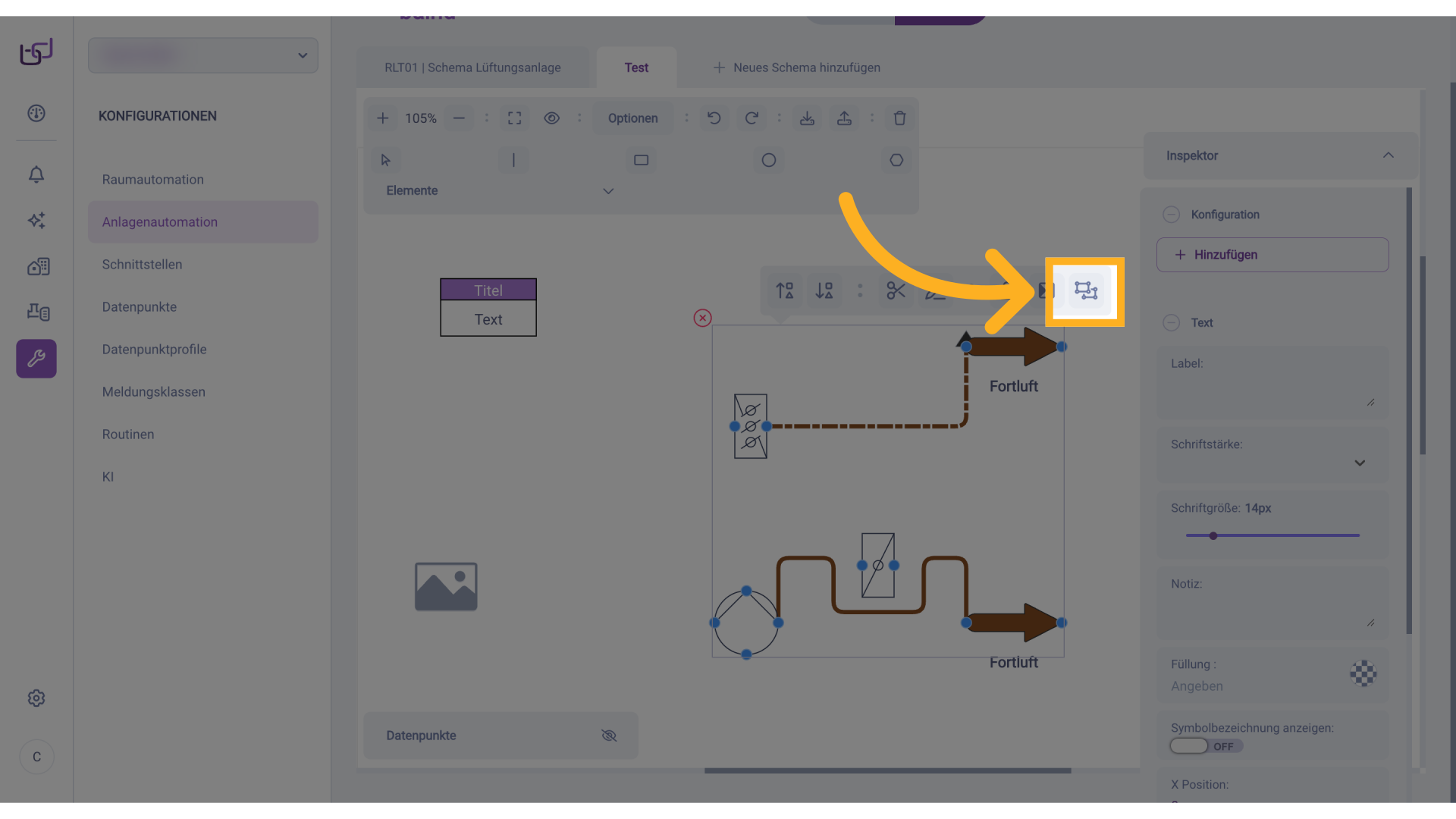

18. Gruppierung auflösen
Durch Klicken auf das Gruppierungssymbol in der rechten Toolbar lässt sich die Gruppierung wieder auflösen. Einstellungen, die für die Gruppierung als gesamtes Objekt vorgenommen wurden, werden wieder entfernt.

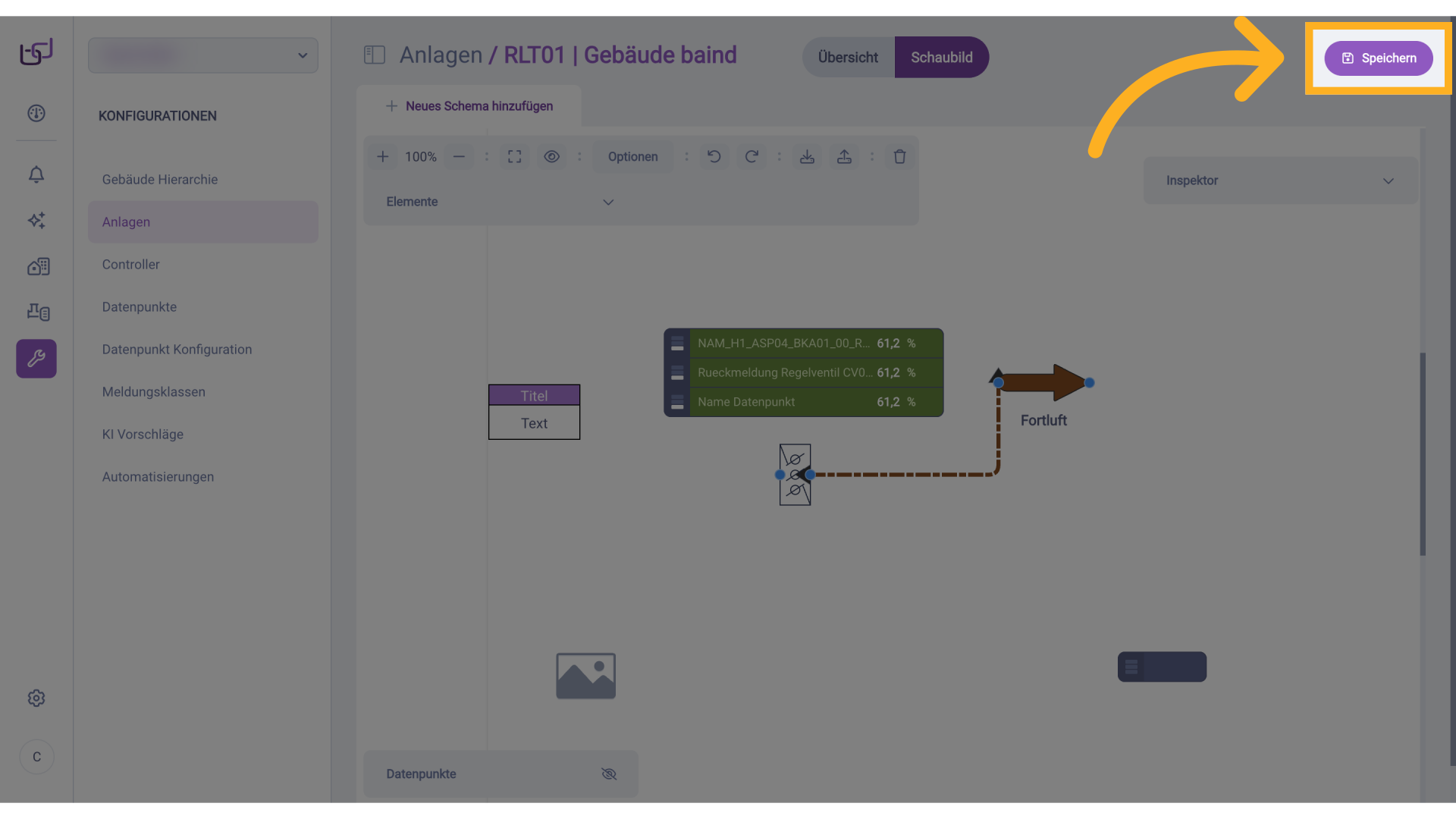

19. Speichern
Um das Anlagenschaubild zu speichern, klicken Sie auf „Speichern".
20. Speichern
Geben Sie nun den Namen des Schaubilds an. Dieser Name wird später in der Benutzeroberfläche unter „Anlagen" für den Gebäudebetreiber angezeigt.

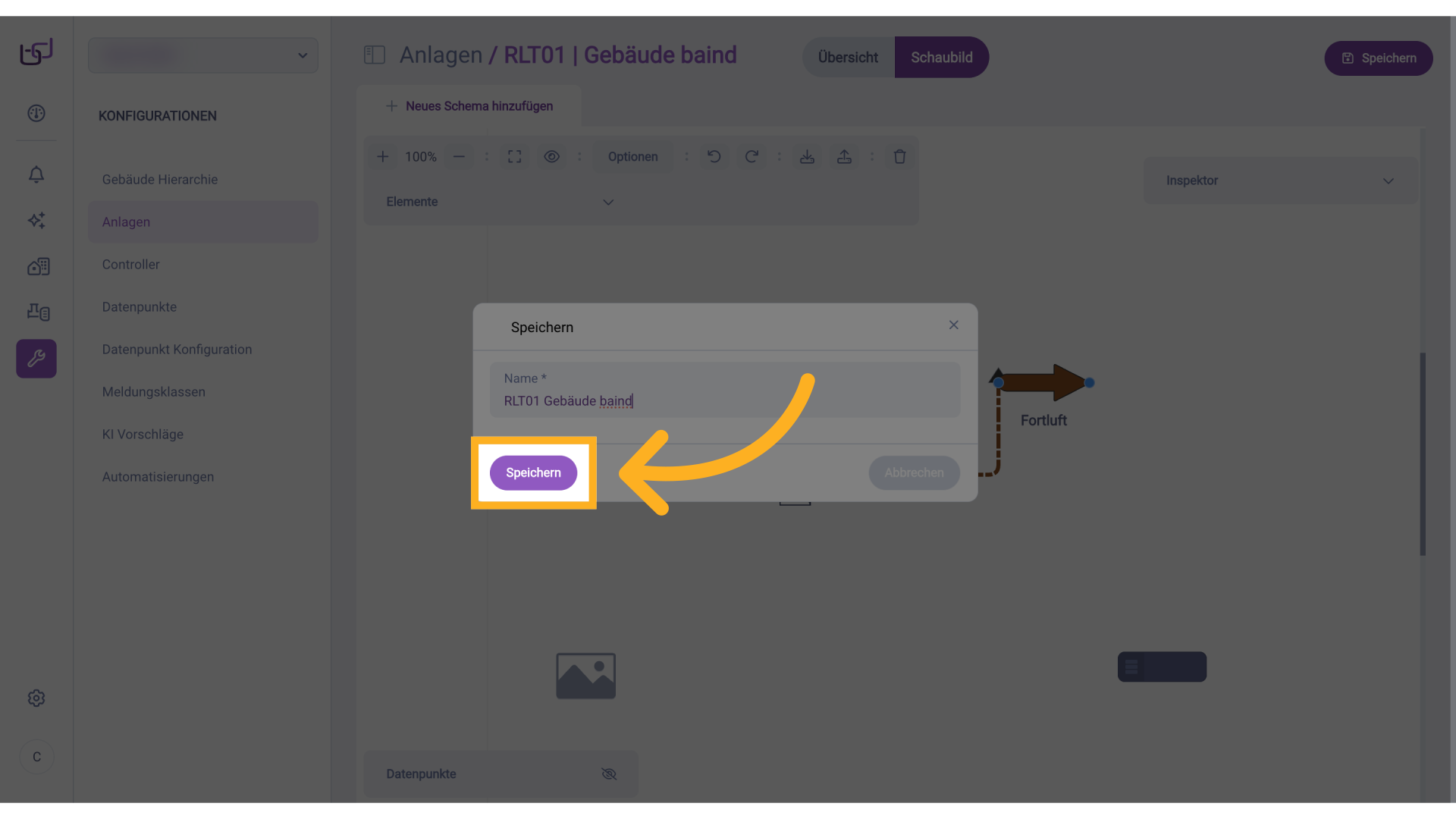

21. Speichern
Klicken Sie erneut auf Speichern.

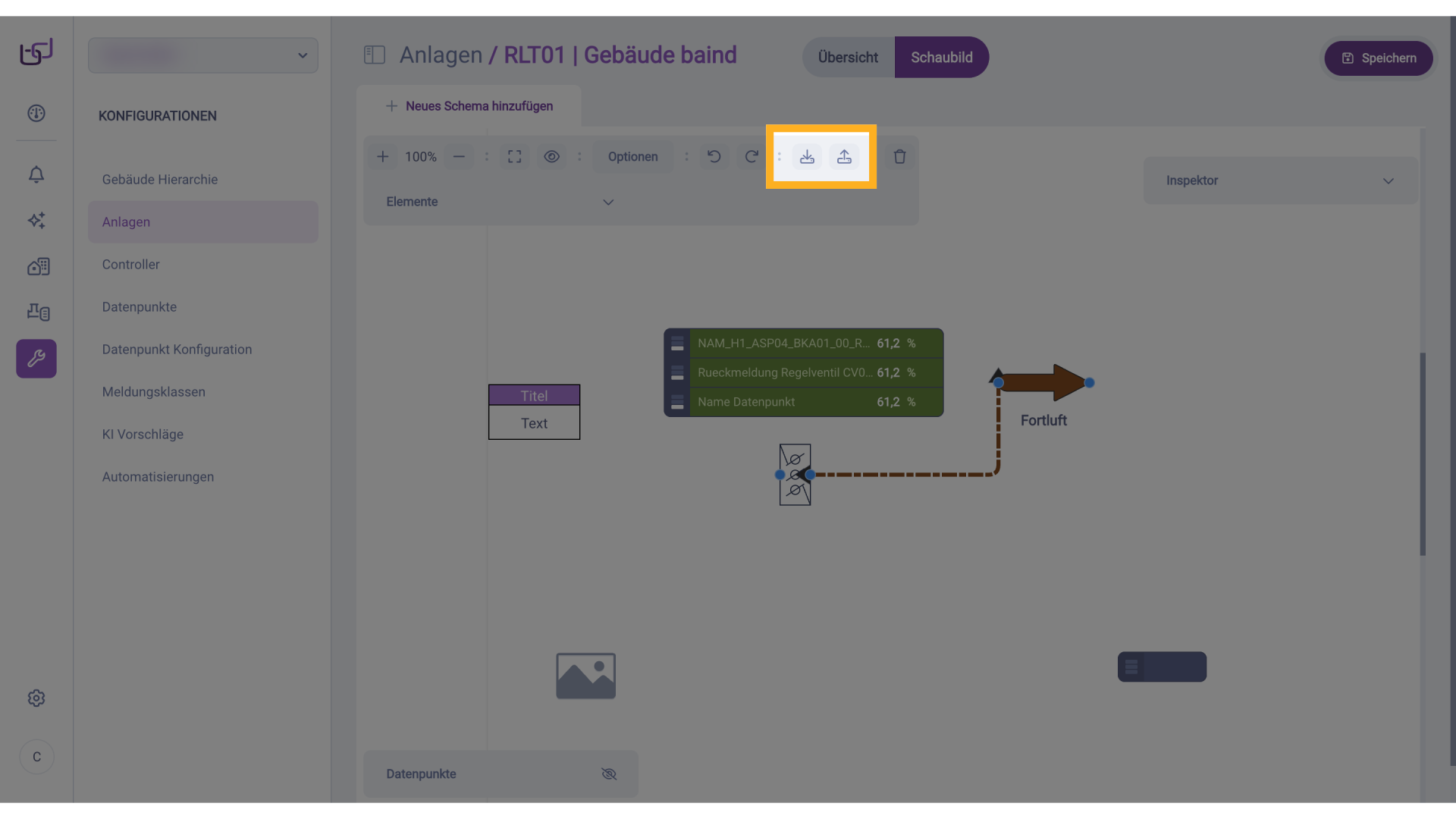

22. Download / Upload
Über die Symbolleiste oben kann das Schaubild zur Datensicherung als JSON Datei heruntergeladen werden. Bereits heruntergeladene Anlagenschaubilder können an dieser Stelle hochgeladen und bearbeitet werden. Beachten Sie jedoch, dass beim Hochladen einer Datei alles Bestehende in der Arbeitsfläche durch diese Datei ersetzt wird.

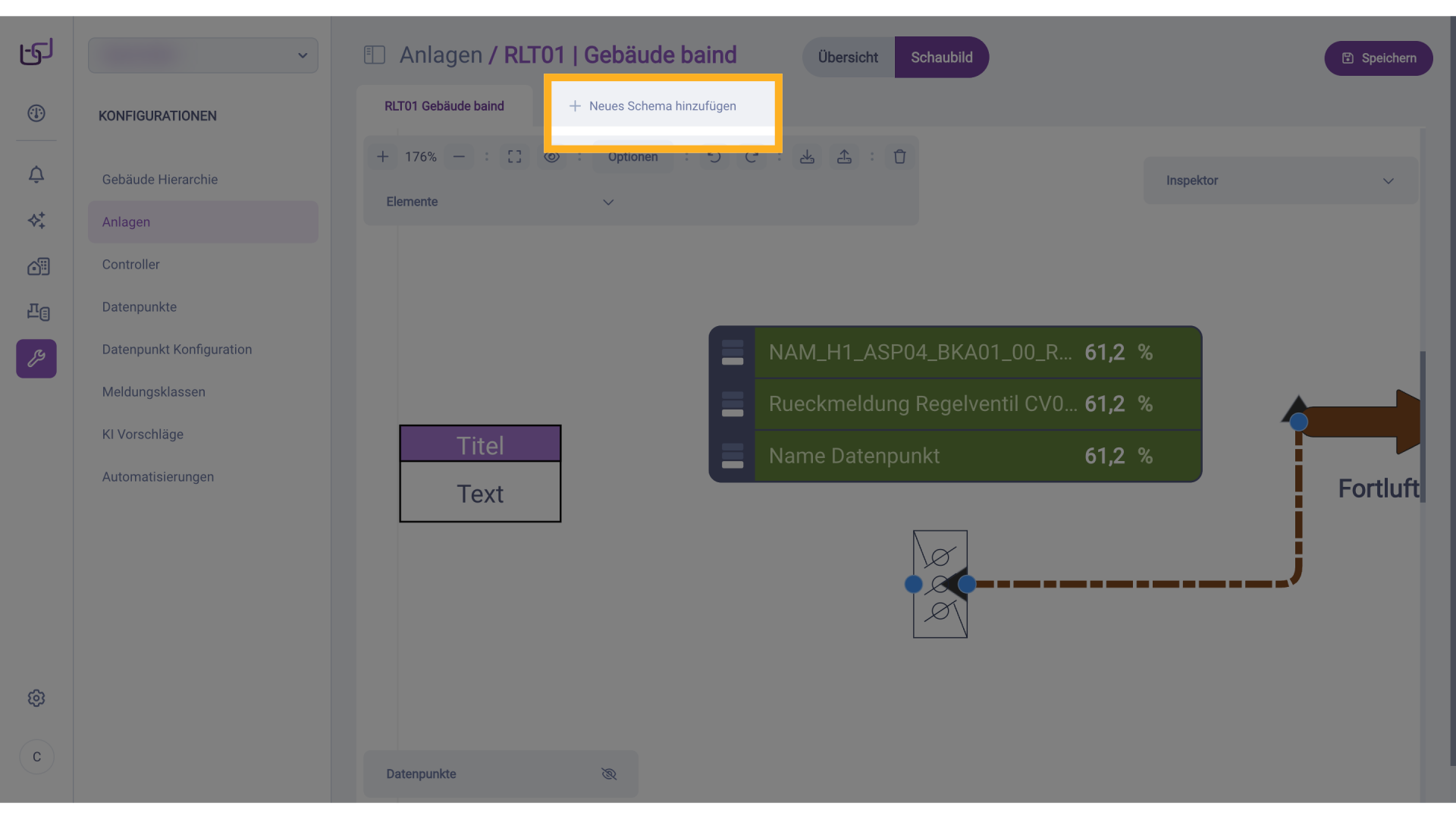

23. Weiteres Schaubild
Über „Neues Schema hinzufügen" kann der Anlage jederzeit ein weiteres Schaubild hinzugefügt werden. Hier kann beispielsweise ein Grundriss hochgeladen und die jeweiligen Brandklappen der Anlage eingezeichnet werden.

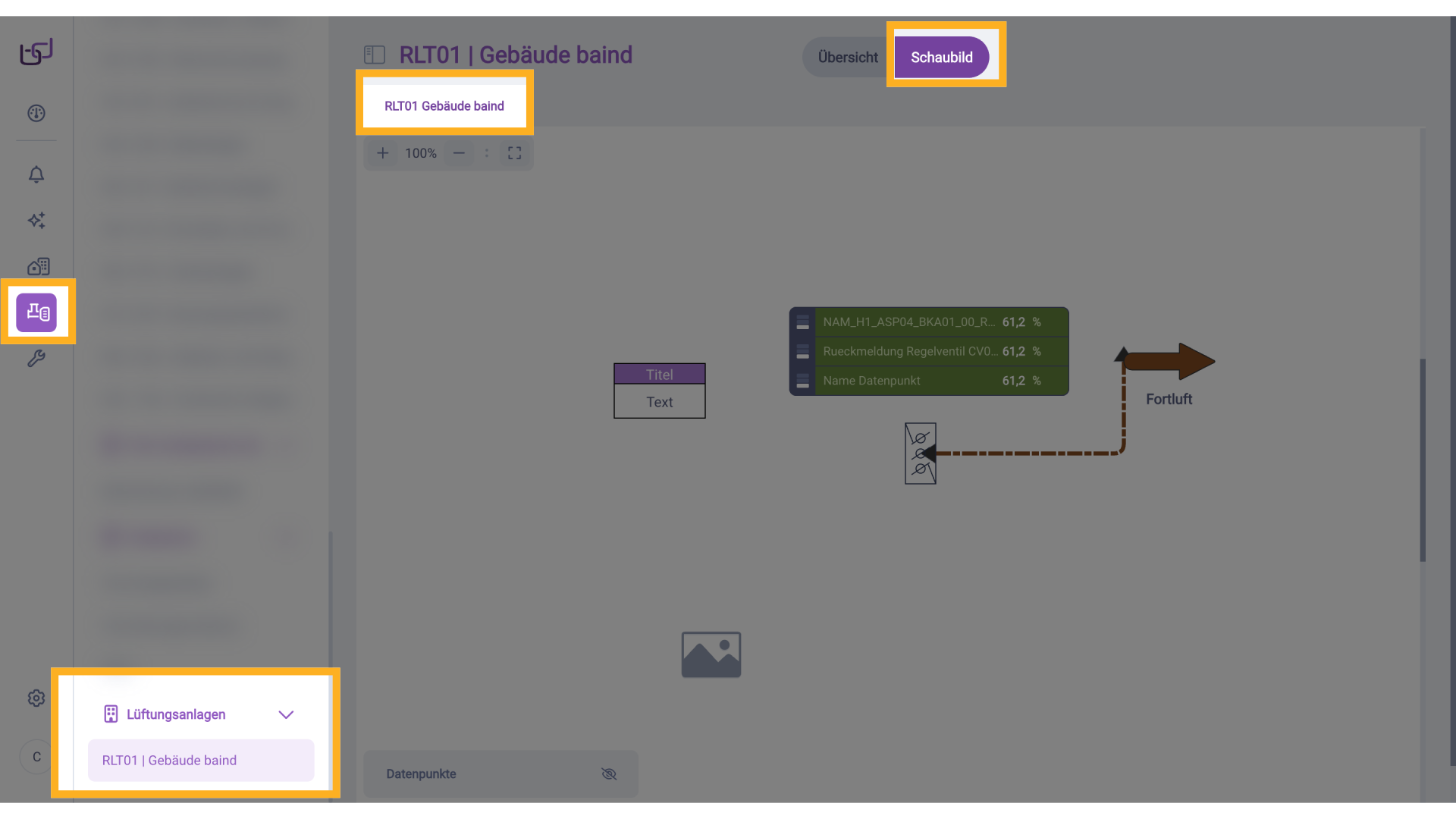

24. Ansicht Anlagenautomation
Die Anlage ist nun für den Gebäudebetreiber unter „Schaubild" im Bereich „Anlagenautomation" sichtbar – mit dem zuvor vergebenen Namen. Hier werden alle eingefügten Symbole, Verbindungslinien und Datenpunkt angezeigt. Die Konnektoren sind ausgeblendet.
