Gewerk Lastenschaltung anlegen

In diesem Abschnitt erfahren Sie, wie Sie ein Gewerk für Lastschaltung anlegen. Eine detaillierte Schritt-für-Schritt-Anleitung zum Anlegen eines Gewerks finden Sie im Video „Gewerk Beschattung anlegen".

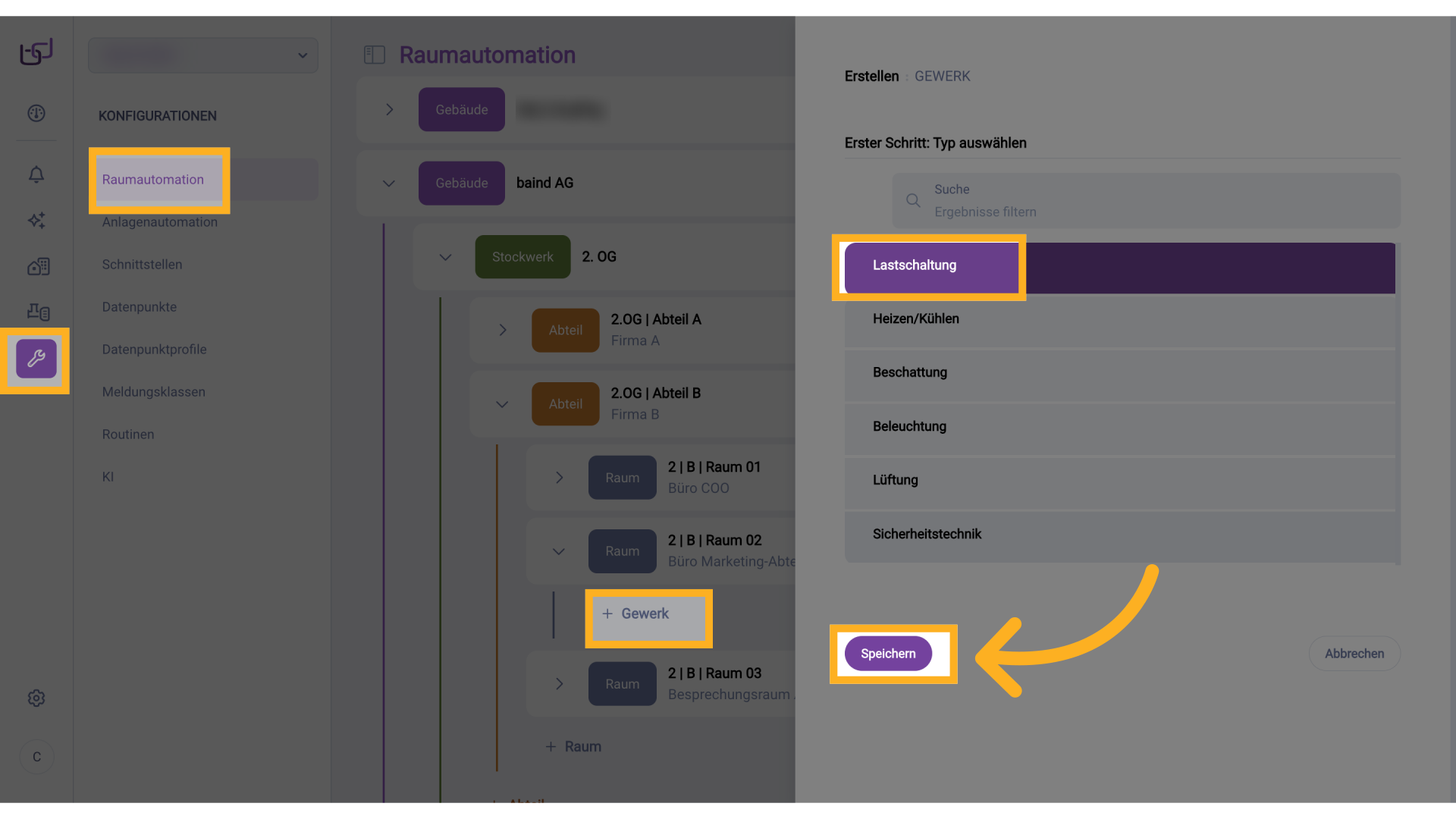

1. Gewerk Lastschaltung anlegen​

Navigieren Sie in der Gebäudehierarchie zu dem entsprechenden Raum und lege ein neues Gewerk vom Typ Lastschaltung an.

Gewerk Lastschaltung anlegen

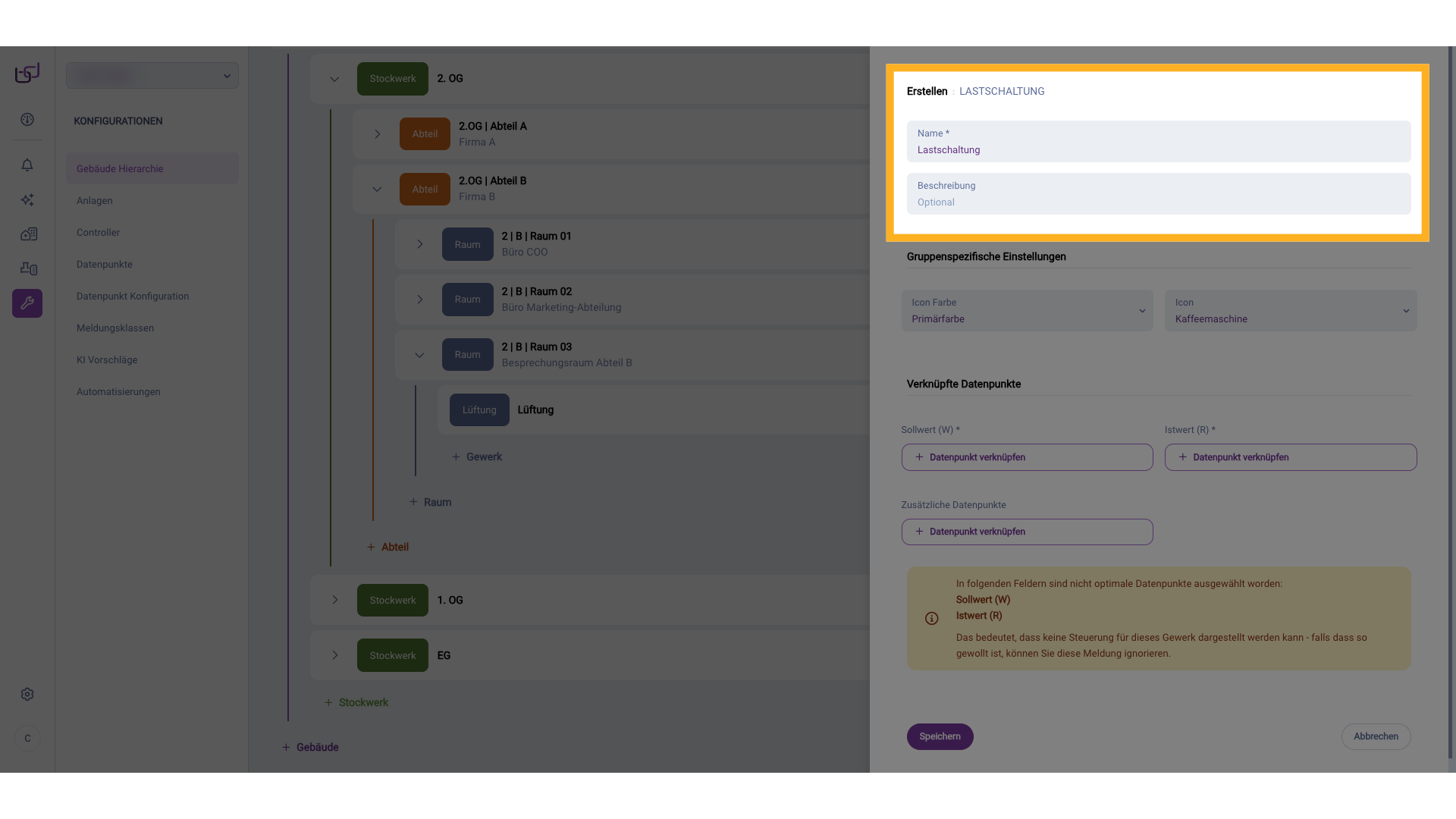

2. Gewerk Lastschaltung anlegen​

Im Feld „Name" vergeben Sie eine eindeutige Bezeichnung wie „Lastschaltung" und können im Feld „Beschreibung" optional eine technische Kennung ergänzen.

Gewerk Lastschaltung anlegen

3. Iconfarbe​

In den gruppenspezifischen Einstellungen wählen Sie mit Icon Farbe, in welcher Farbe das Lastschaltungs-Symbol später in der Gebäudeansicht angezeigt wird

Iconfarbe

4. Icon​

Legen Sie im Icon-Dropdown das Piktogramm fest (etwa Kaffeemaschine), das das Modul eindeutig identifiziert.

Icon

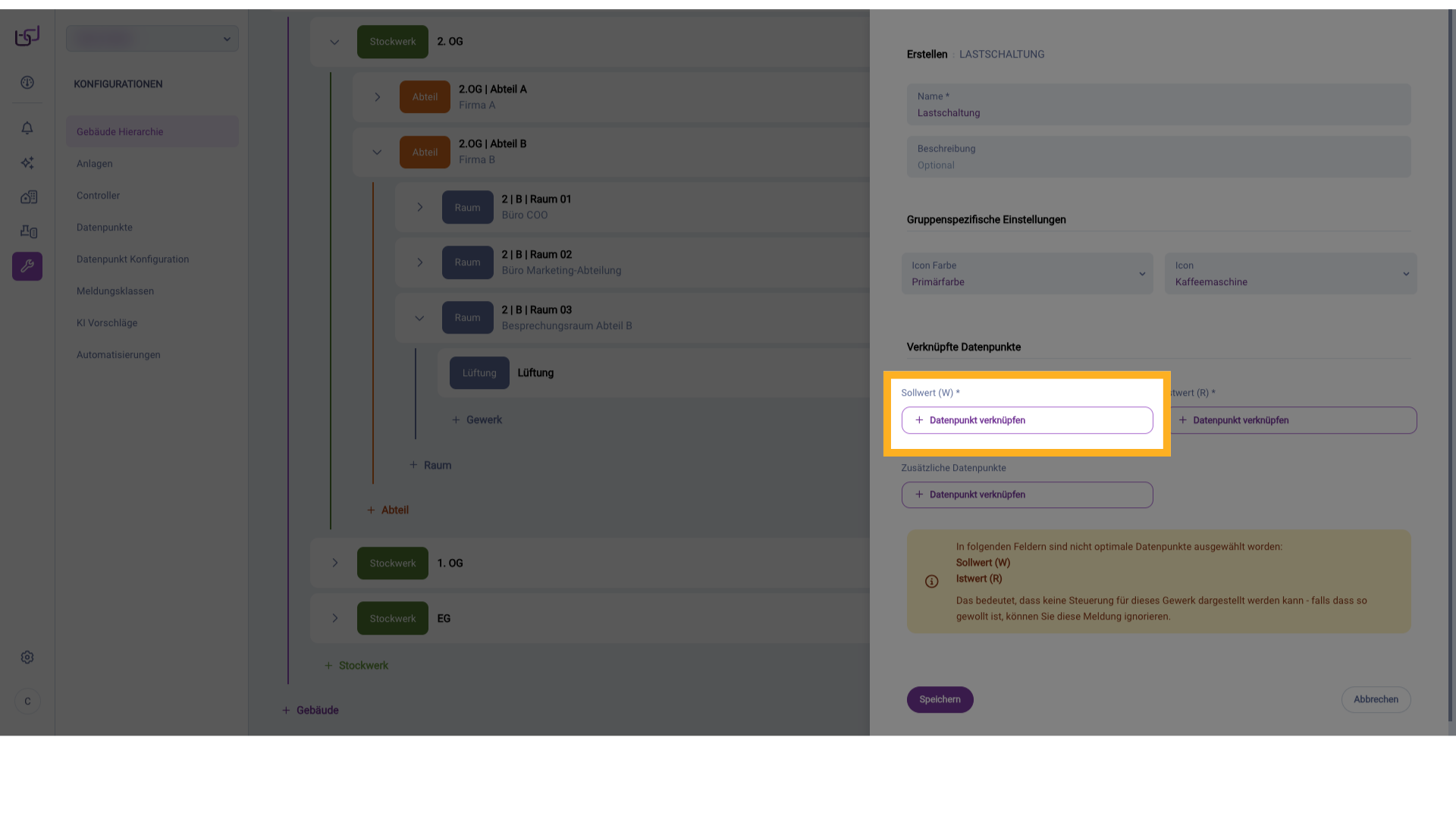

5. Verknüpfte Datenpunkte​

Der Datenpunkt „Sollwert (W)" ist ein schreibbarer, binärer Kanal (An/Aus). Er dient dazu, Steckdosen oder angeschlossene Verbraucher gezielt ein- oder auszuschalten.

Verknüpfte Datenpunkte

6. Verknüpfte Datenpunkte​

Der Datenpunkt „Istwert (R)" meldet den aktuellen Schaltzustand (Ein/Aus) der Steckdose oder des angeschlossenen Verbrauchers zurück.

Verknüpfte Datenpunkte

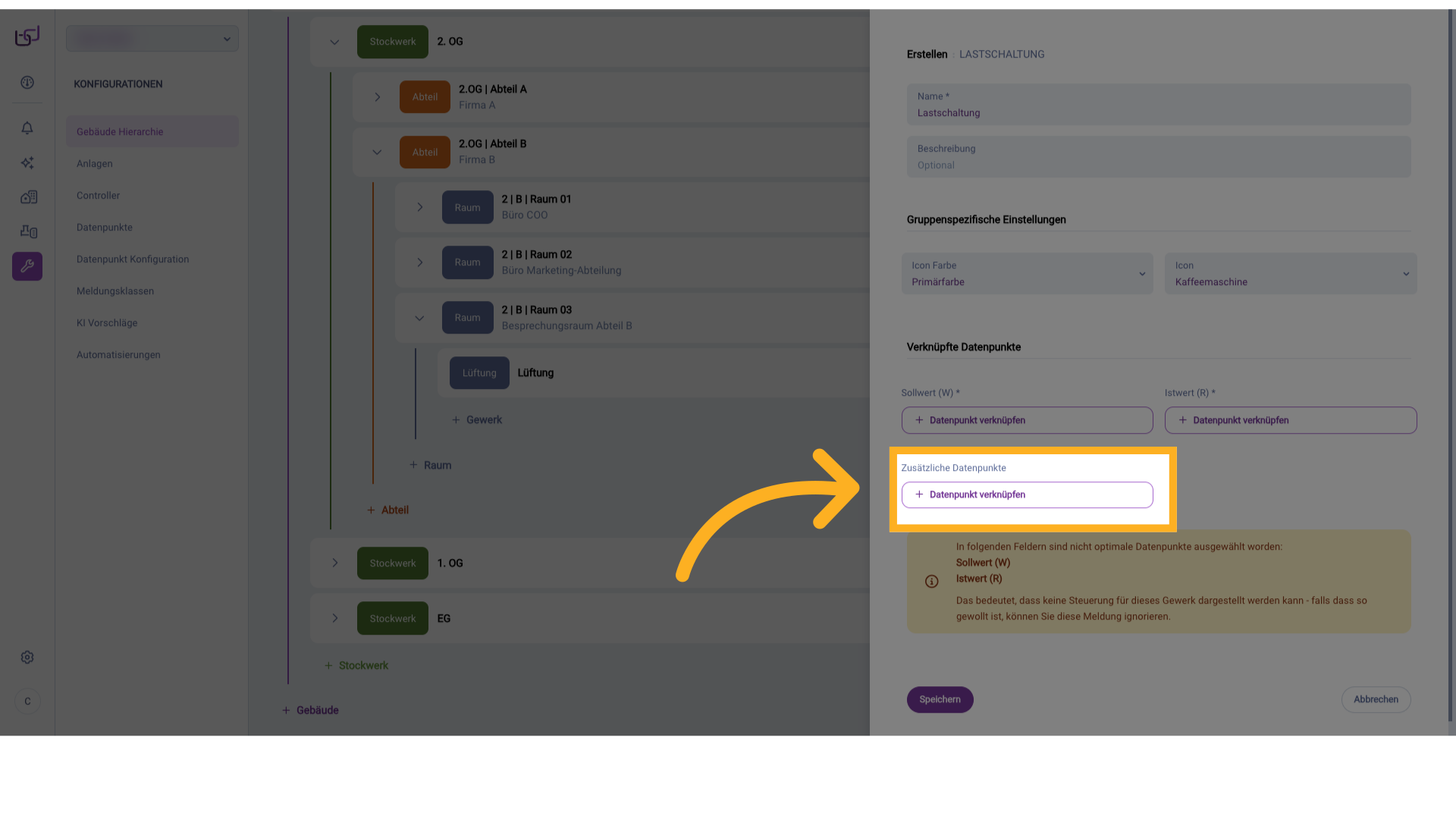

7. Klicken "Datenpunkt verknüpfen"​

Um einen Datenpunkt hinzuzufügen, klicken Sie bei dem jeweiligen Feld auf „Datenpunkt verknüpfen".

Klicken 'Datenpunkt verknüpfen'

8. Datenpunkt verknüpfen​

Es öffnet sich ein Suchfenster, über das sich gezielt nach Datenpunkten suchen lässt.

Datenpunkt verknüpfen

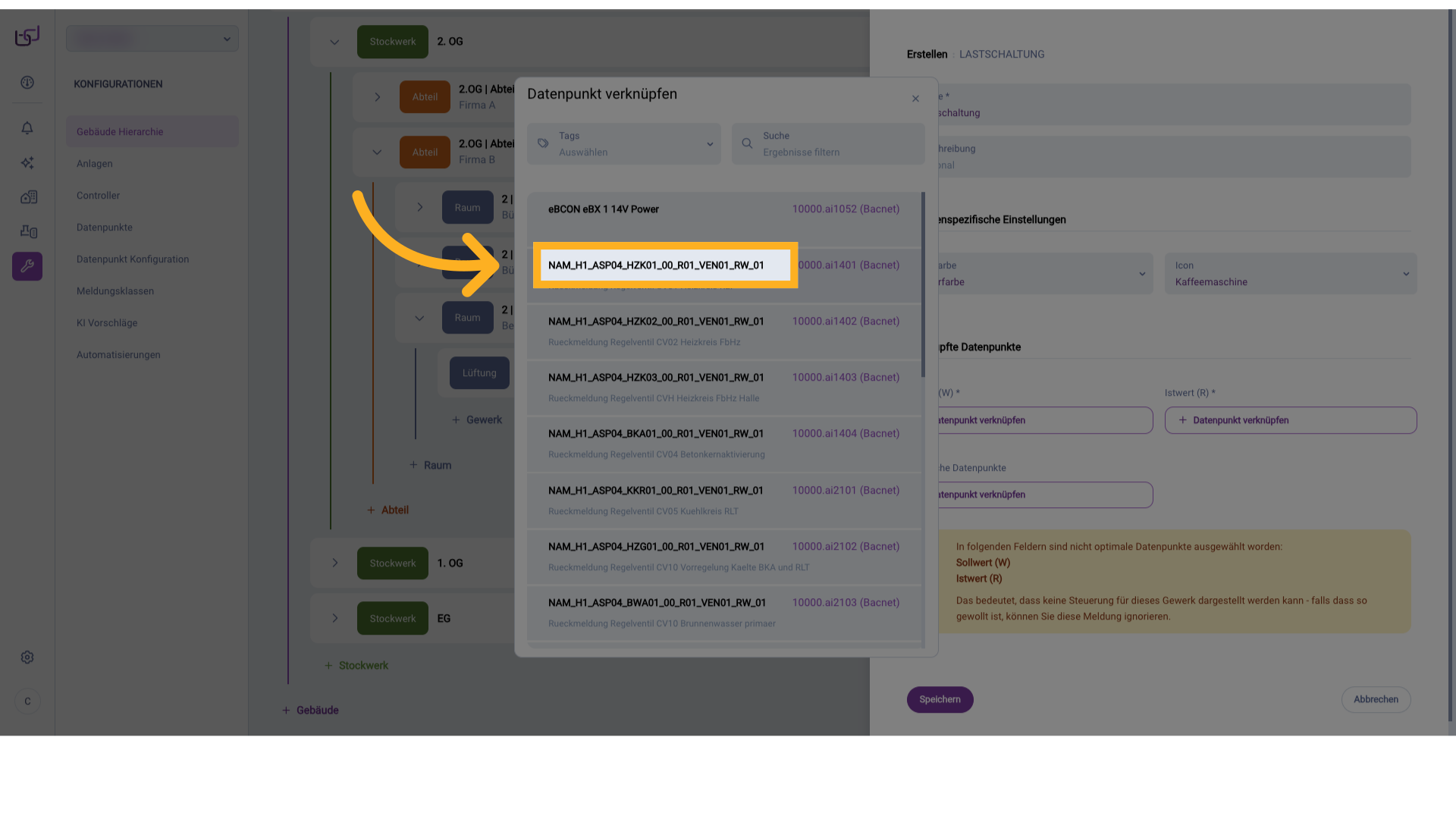

9. Datenpunkt verknüpfen​

Nach Auswahl des gewünschten Eintrags wird der Datenpunkt übernommen.

Datenpunkt verknüpfen

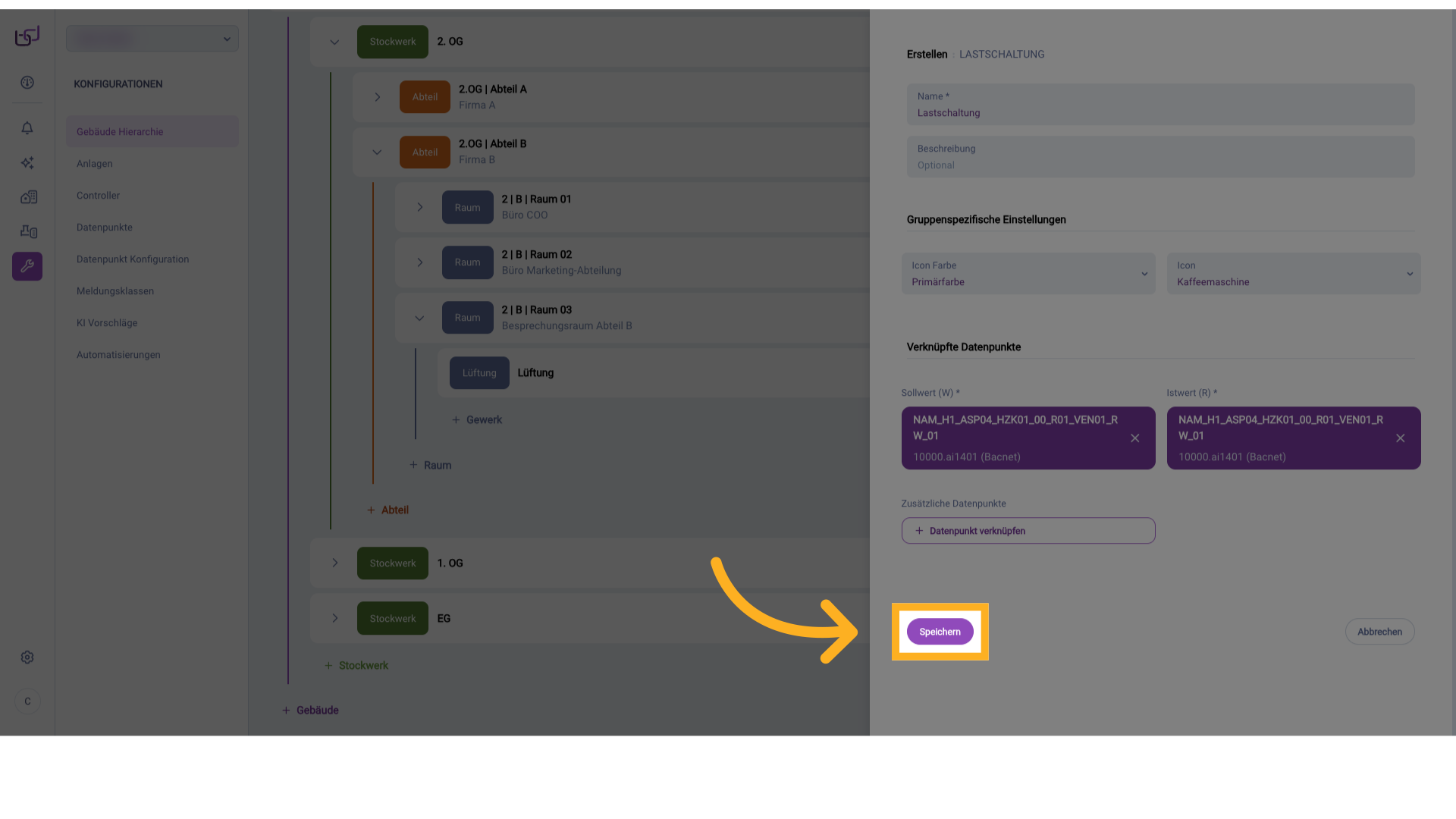

10. Datenpunkt verknüpfen​

Wiederholen Sie den Vorgang für alle relevanten Datenpunkte und klicken Sie auf "Speichern".

Datenpunkt verknüpfen

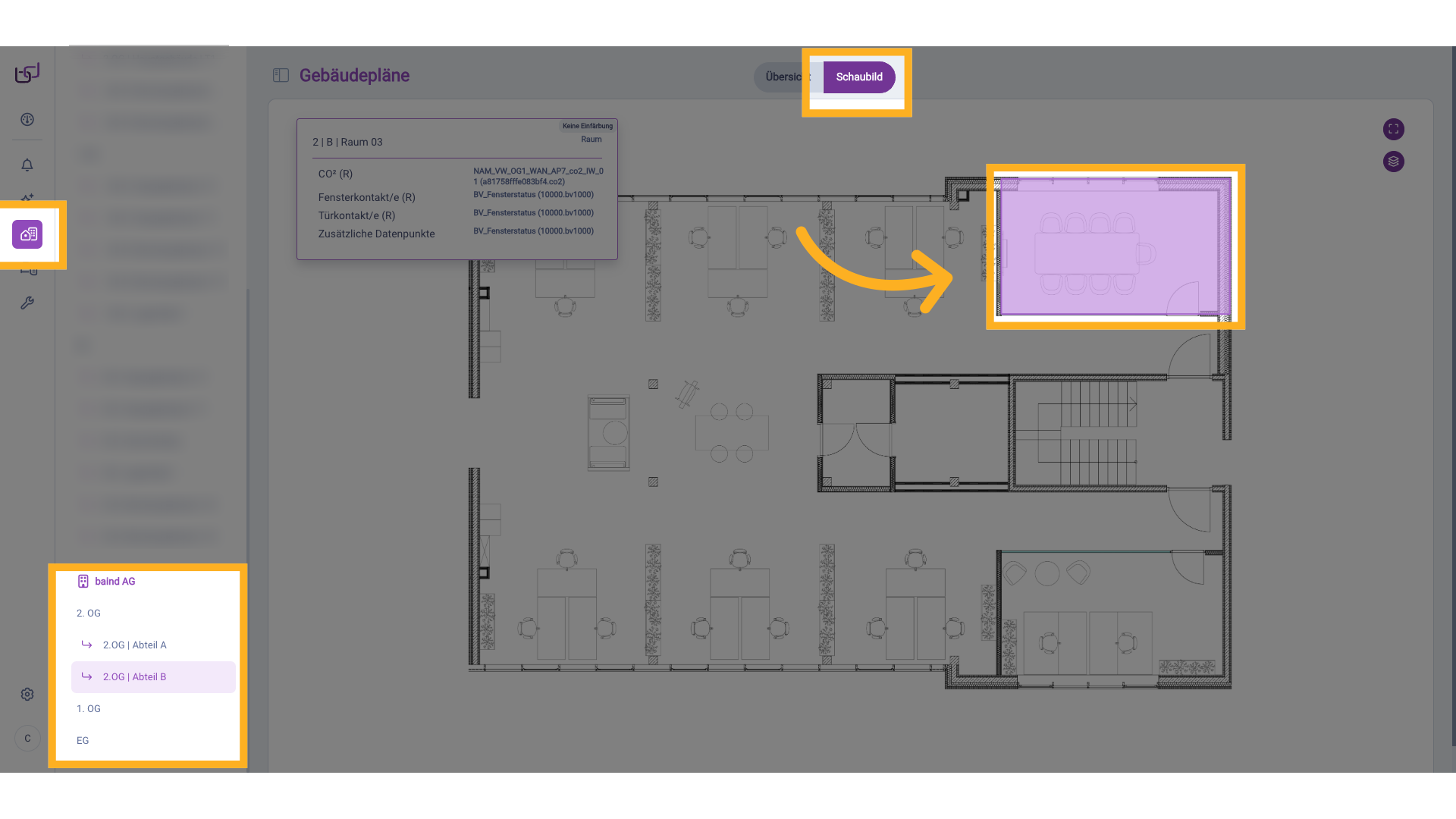

11. Ansicht Gebäudepläne​

Nach erfolgreicher Konfiguration eines Lastschaltungsgewerks lässt sich dieses anschließend auch in der Gebäudepläne-Ansicht visualisieren und bedienen. Beim Klick auf den entsprechenden Raum öffnet sich rechts das zugehörige Dashboard, in dem nun auch das vorher konfigurierte Gewerk vom Typ „Lastschaltung" dargestellt wird.

Ansicht Gebäudepläne

12. Ansicht Gebäudepläne​

Sie sehen den aktuellen Schaltzustand und können die Last über entsprechende Schaltflächen manuell steuern.

Ansicht Gebäudepläne
