Grundrisse hinterlegen
In diesem Kapitel erfahren Sie, wie Sie Grundrisse für Stockwerke und Abteile hinterlegen und diese in der Bedienansicht für Gebäudebenutzer sichtbar machen. Das Hinterlegen von Grundrissen ermöglicht eine intuitive, visuelle Navigation durch die Gebäudestruktur und bildet die Grundlage für die spätere Verknüpfung von Räumen und Gewerken mit dem Grundriss.

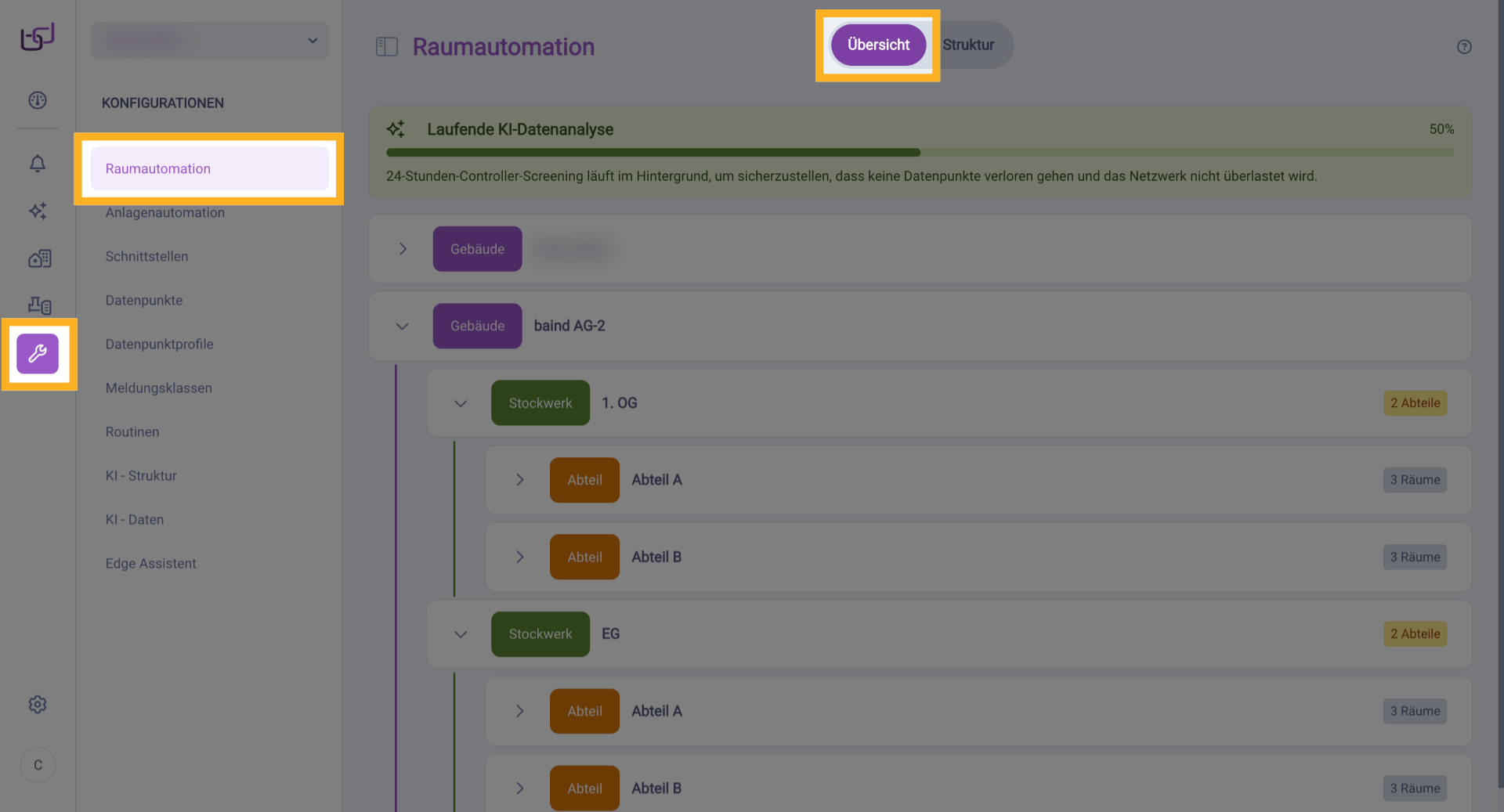

1. Raumautomation-Übersicht öffnen
Sie befinden sich in der Seitenleiste im Bereich „Konfigurationen" unter „Raumautomation". In der Ansicht „Übersicht" sehen Sie die Gebäudehierarchie mit allen Stockwerken und Abteilen, die Sie im Kapitel „Gebäudehierarchie" angelegt haben.

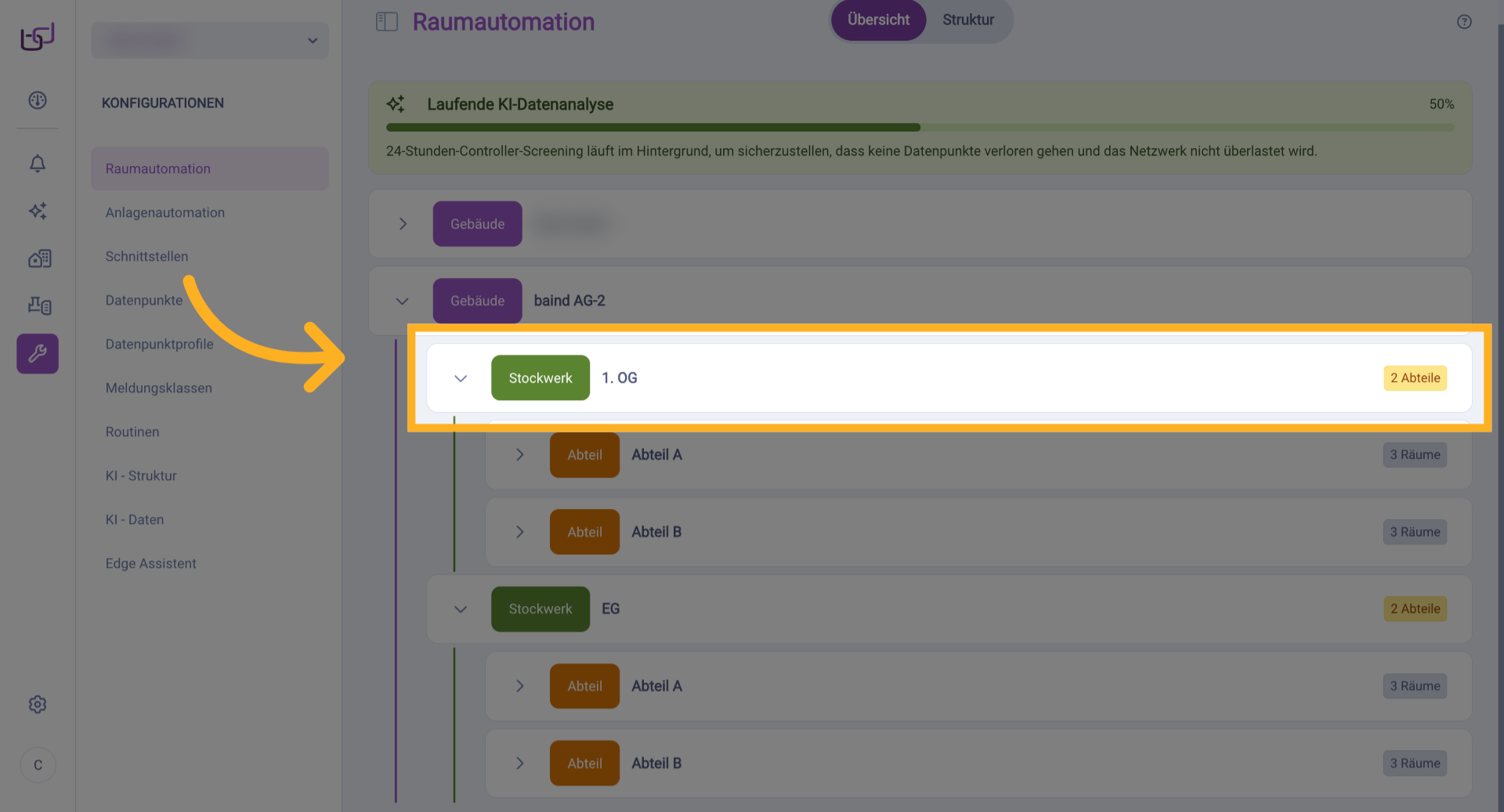

2. Stockwerk für Grundriss auswählen
Klicken Sie auf das Stockwerk, für das Sie einen Grundriss hinterlegen möchten. In diesem Beispiel wird das Stockwerk „1. OG" ausgewählt.

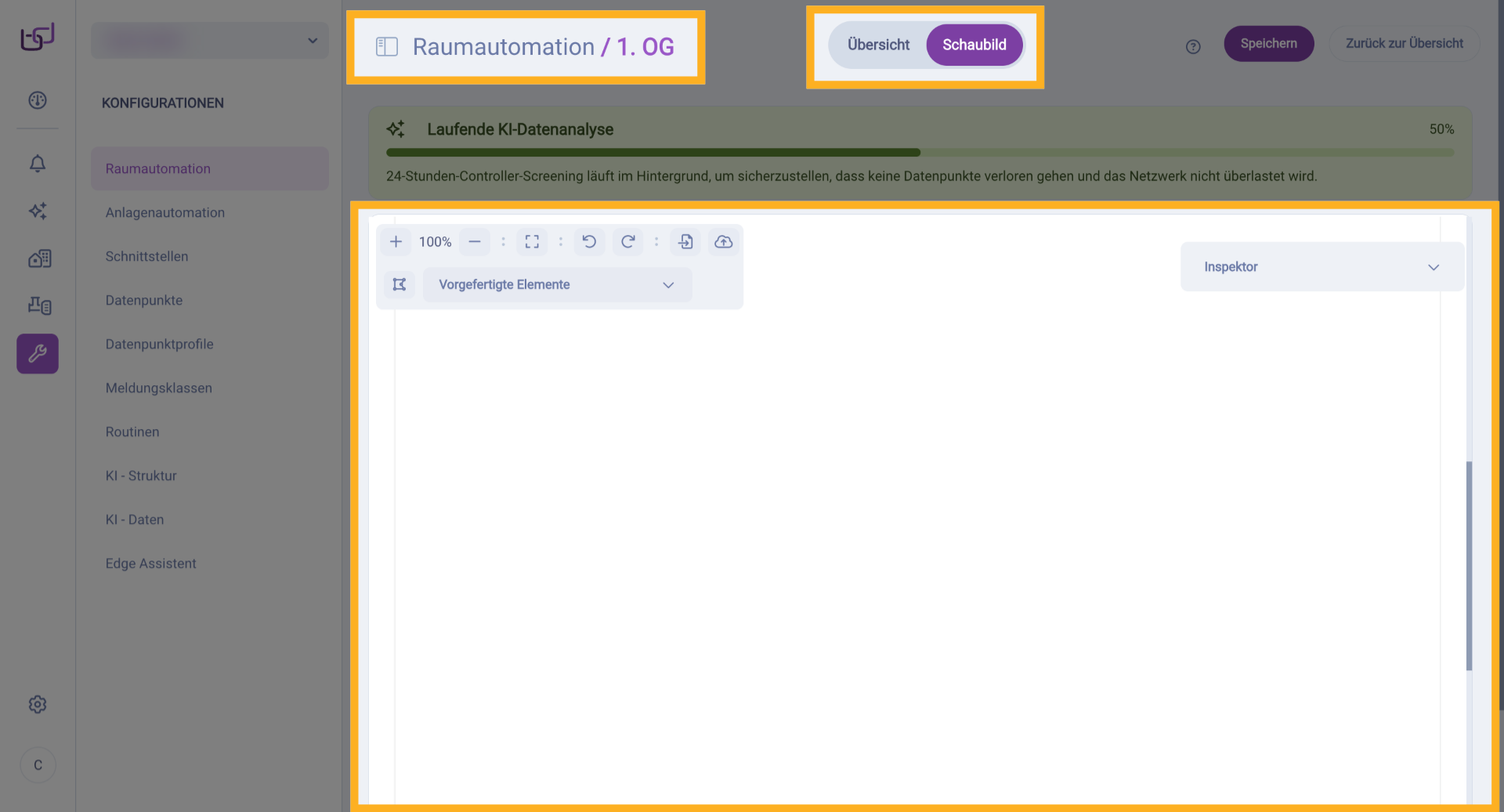

3. Detailansicht des Stockwerks
Es öffnet sich die Detailansicht für das ausgewählte Stockwerk. Sie befinden sich im Tab „Schaubild". Hier befindet sich der Editor, mit dem Sie navigierbare Schaubilder für Gebäudestockwerke und Abteile erstellen können.

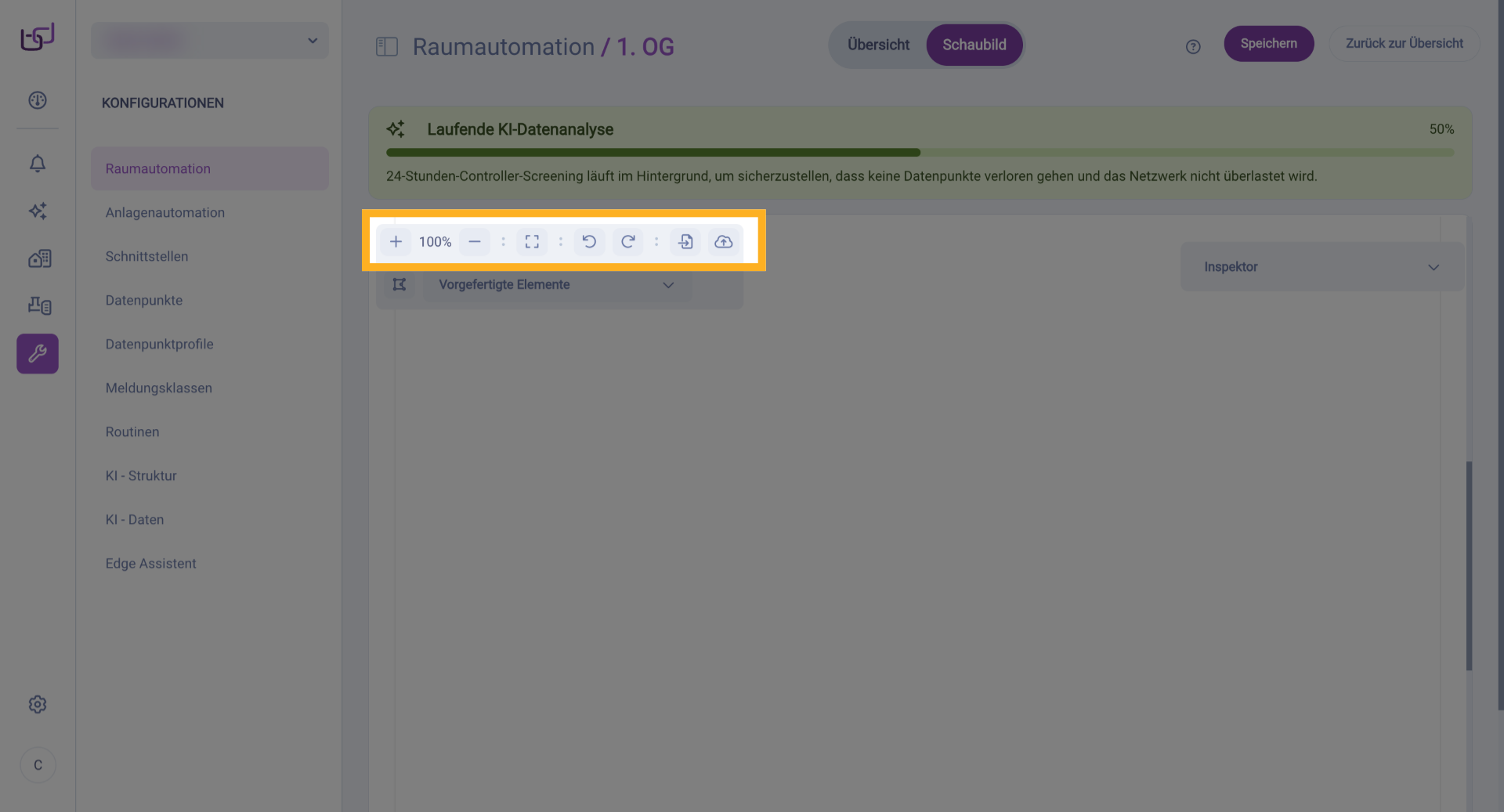

4. Editor-Werkzeugleiste
In der oberen Werkzeugleiste des Editors stehen Ihnen verschiedene Funktionen zur Verfügung: Zoom-In und Zoom-Out, Ansicht zentrieren, Rückgängig und Wiederholen. Die erstellten Schaubilder werden im Editor als JSON-Dateien gespeichert. Über die Download- und Upload-Funktionen in der Werkzeugleiste können Sie diese JSON-Dateien zur Datensicherung herunterladen oder bestehende Schaubilder wieder hochladen.

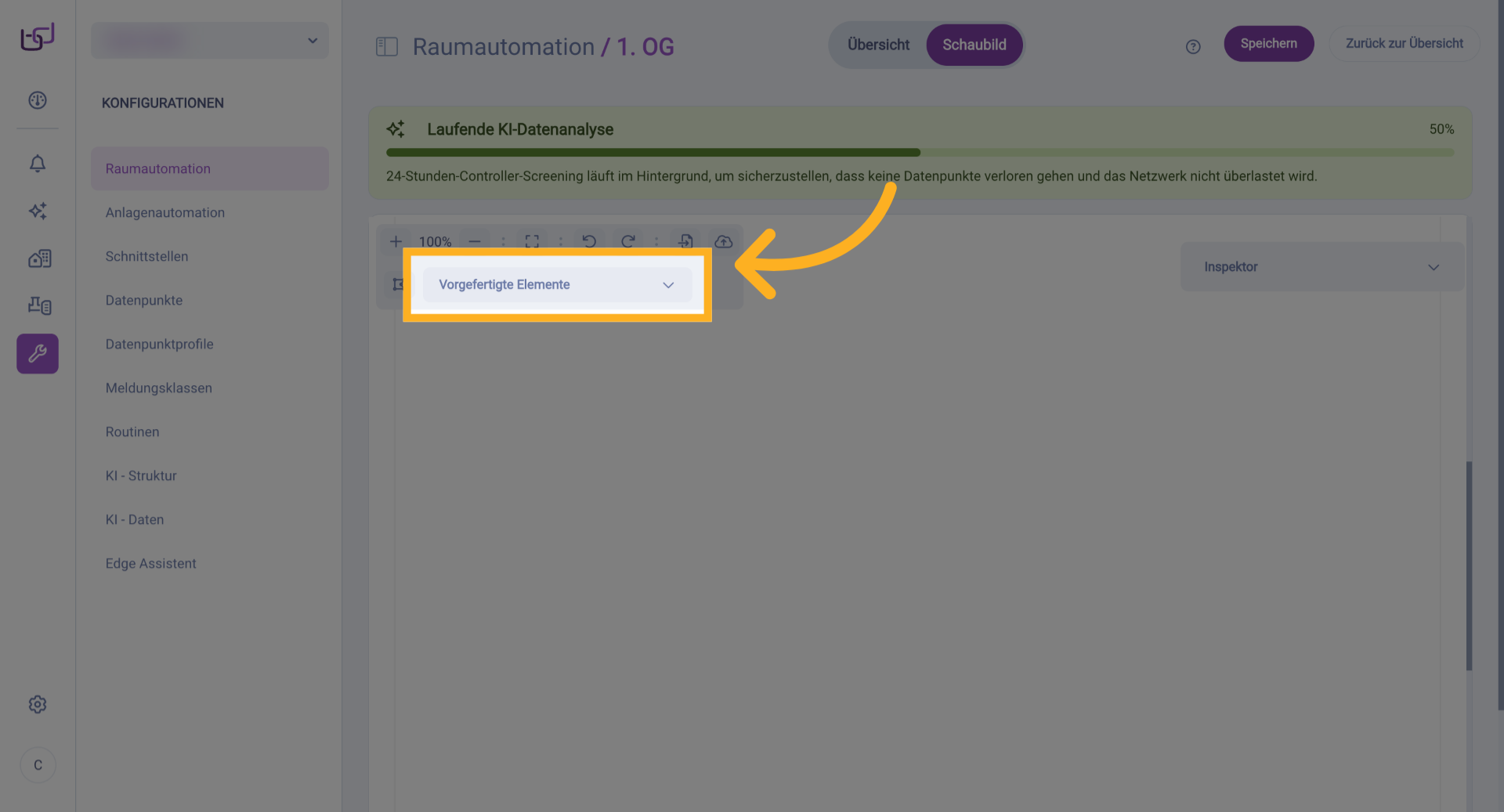

5. Vorgefertigte Elemente öffnen
Klappen Sie auf der linken Seite den Bereich „Vorgefertigte Elemente" auf, um mit der Bearbeitung im Editor zu beginnen.

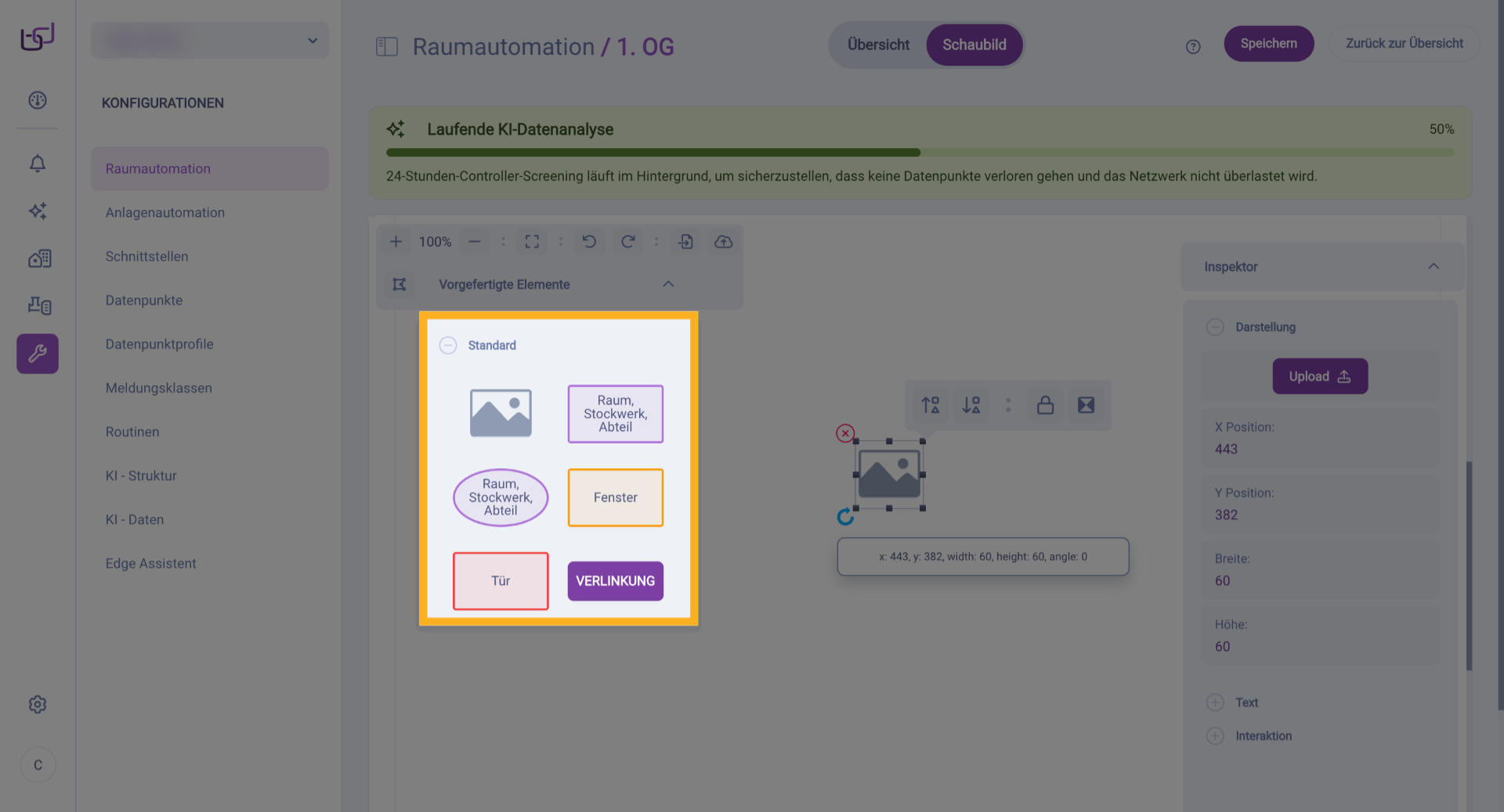

6. Verfügbare Elemente
Im Bereich „Vorgefertigte Elemente" sehen Sie verschiedene Elementtypen, die für die Erstellung von Schaubildern zur Verfügung stehen: Bild, Raum/Stockwerk/Abteil-Elemente, Fenster, Tür und Verlinkung.

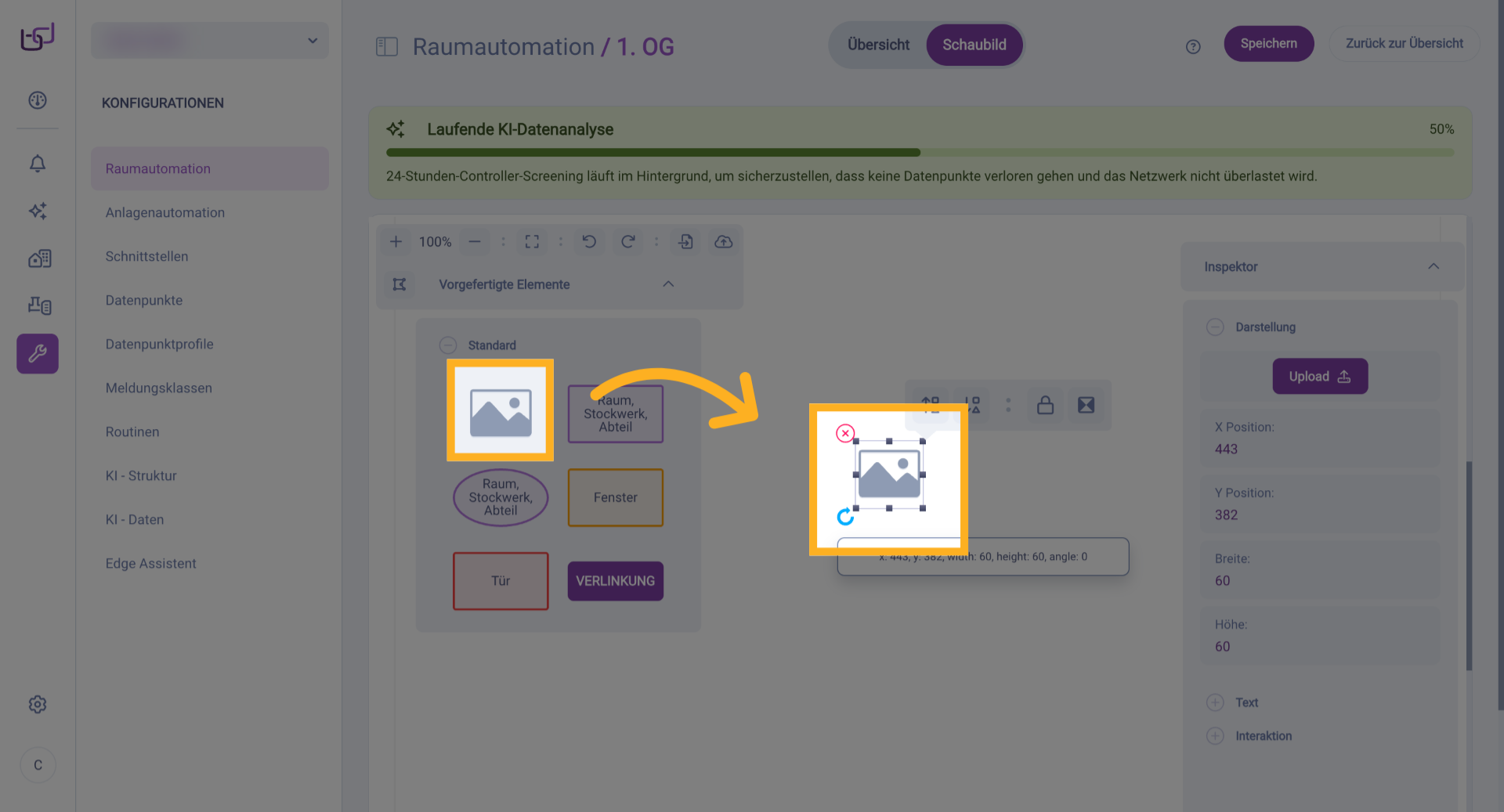

7. Bild-Element in Arbeitsfläche ziehen
Ziehen Sie das Bild-Symbol per Drag & Drop auf die Arbeitsfläche des Editors.

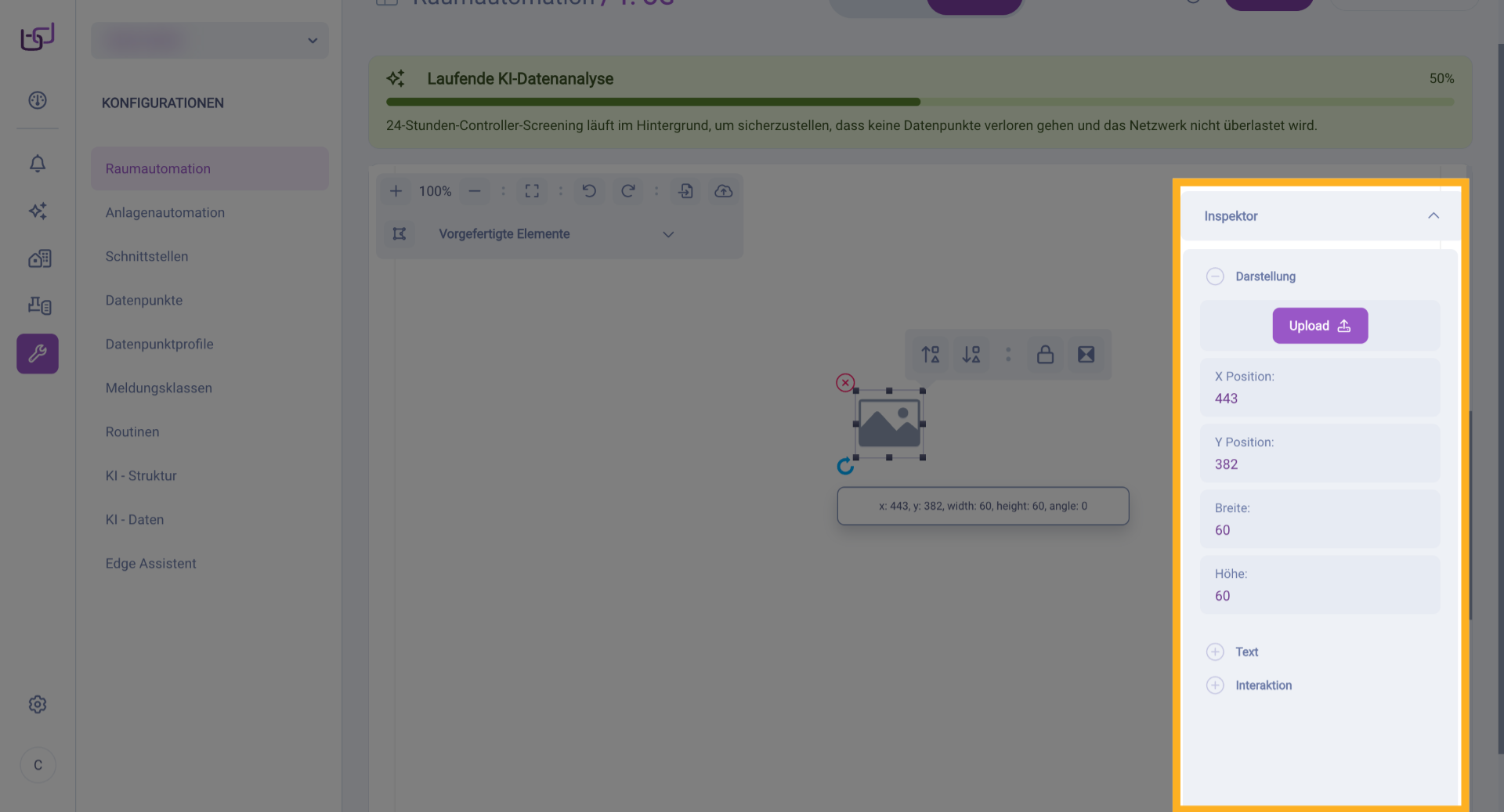

8. Inspektor öffnet sich
Nachdem Sie das Bild-Element ausgewählt haben, öffnet sich automatisch der Inspektor auf der rechten Seite. Hier können Sie verschiedene Einstellungen für das ausgewählte Element vornehmen.

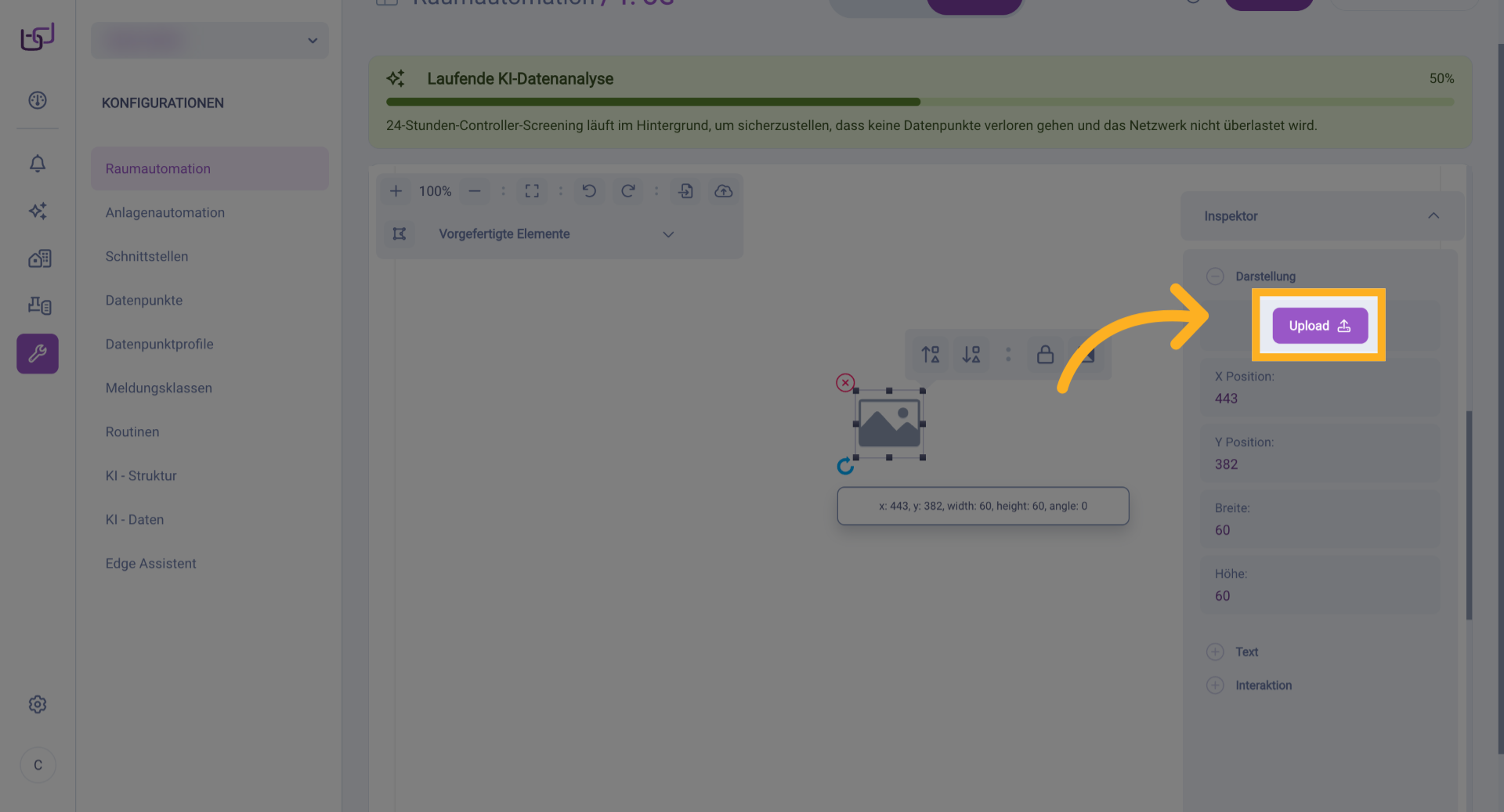

9. Grundriss hochladen
Klicken Sie im Inspektor auf den Button „Upload", um eine Bilddatei (PNG oder JPEG) des Grundrisses für das Stockwerk oder Abteil hochzuladen.

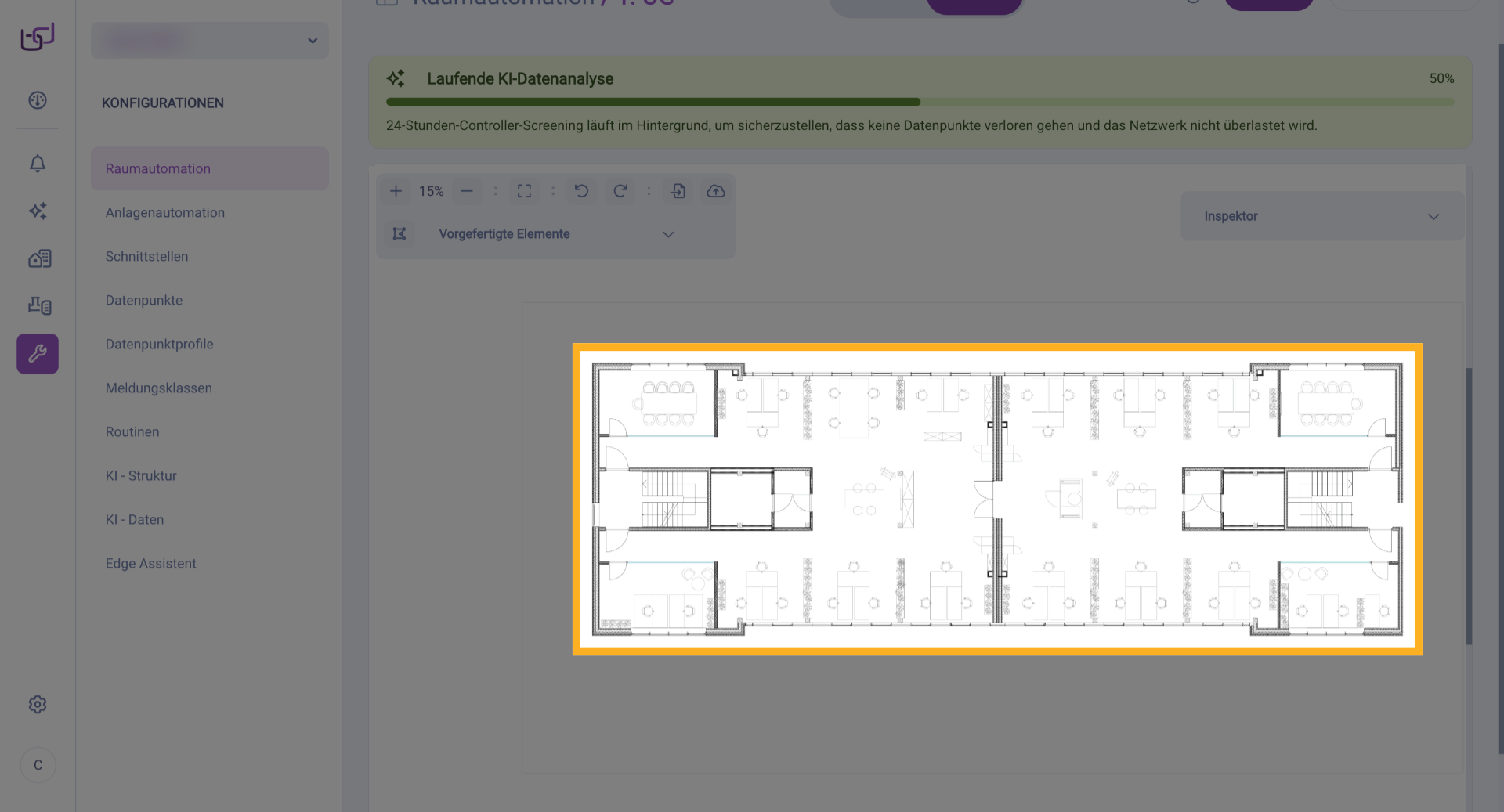

10. Grundriss erfolgreich hochgeladen
Der Grundriss wurde erfolgreich hochgeladen und wird nun in der Arbeitsfläche angezeigt.

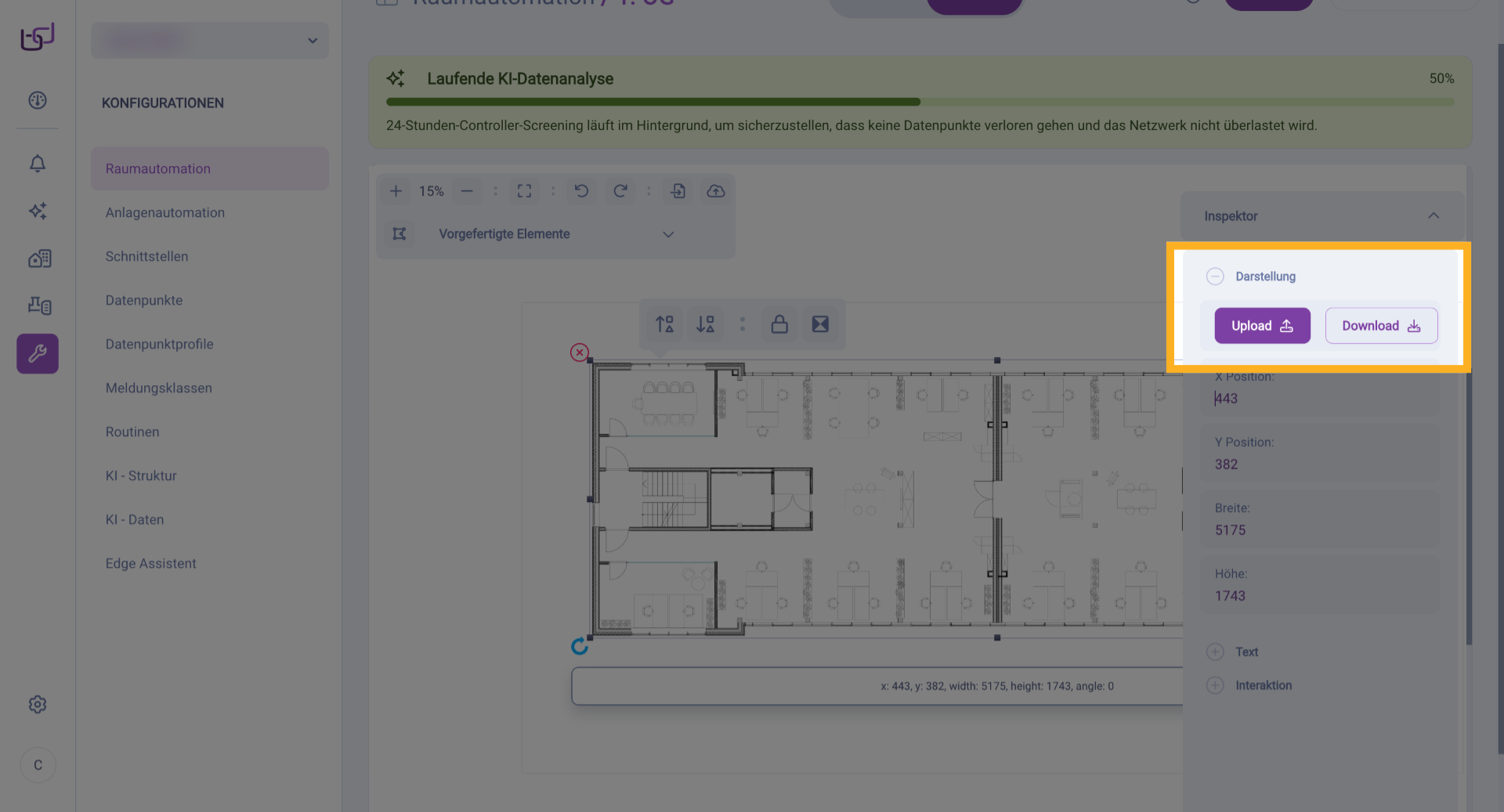

11. Download-Option verfügbar
Wenn Sie erneut auf das Bild klicken, öffnet sich wieder der Inspektor. Neben dem Upload-Button ist nun auch ein Download-Button sichtbar, mit dem Sie das Bild zur Datensicherung herunterladen können.
12. Element sperren
Über die Werkzeugleiste oberhalb des Bildes können Sie durch Klick auf das Schloss-Symbol das Bild sperren. Gesperrte Elemente bleiben an ihrer Position fixiert und werden nicht versehentlich verschoben, wenn Sie sich durch Klicken und Ziehen mit der Maus durch den Arbeitsbereich navigieren.

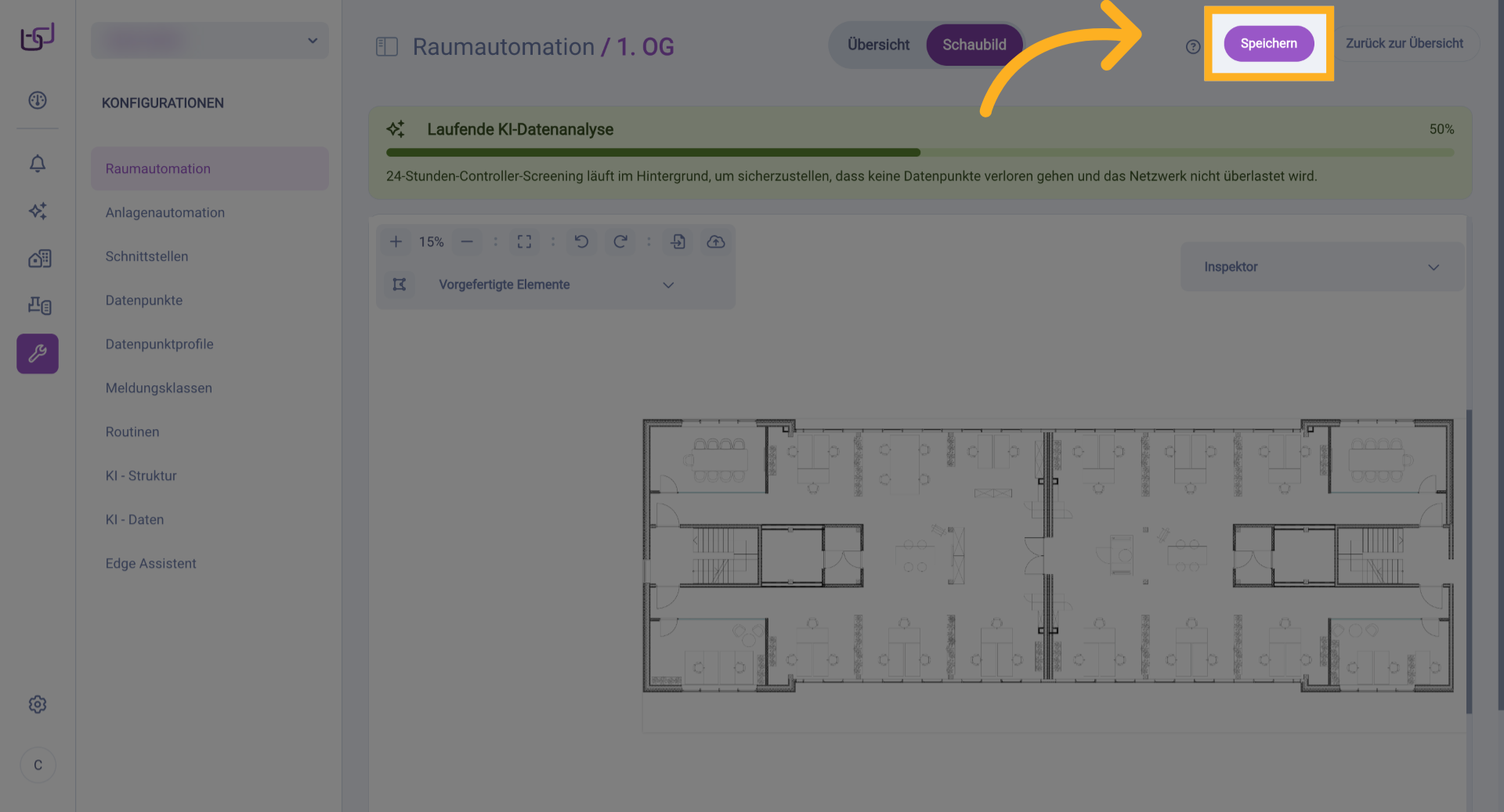

13. Schaubild speichern
Klicken Sie in der oberen Werkzeugleiste auf das Speicher-Symbol, um das erstellte Schaubild zu sichern.

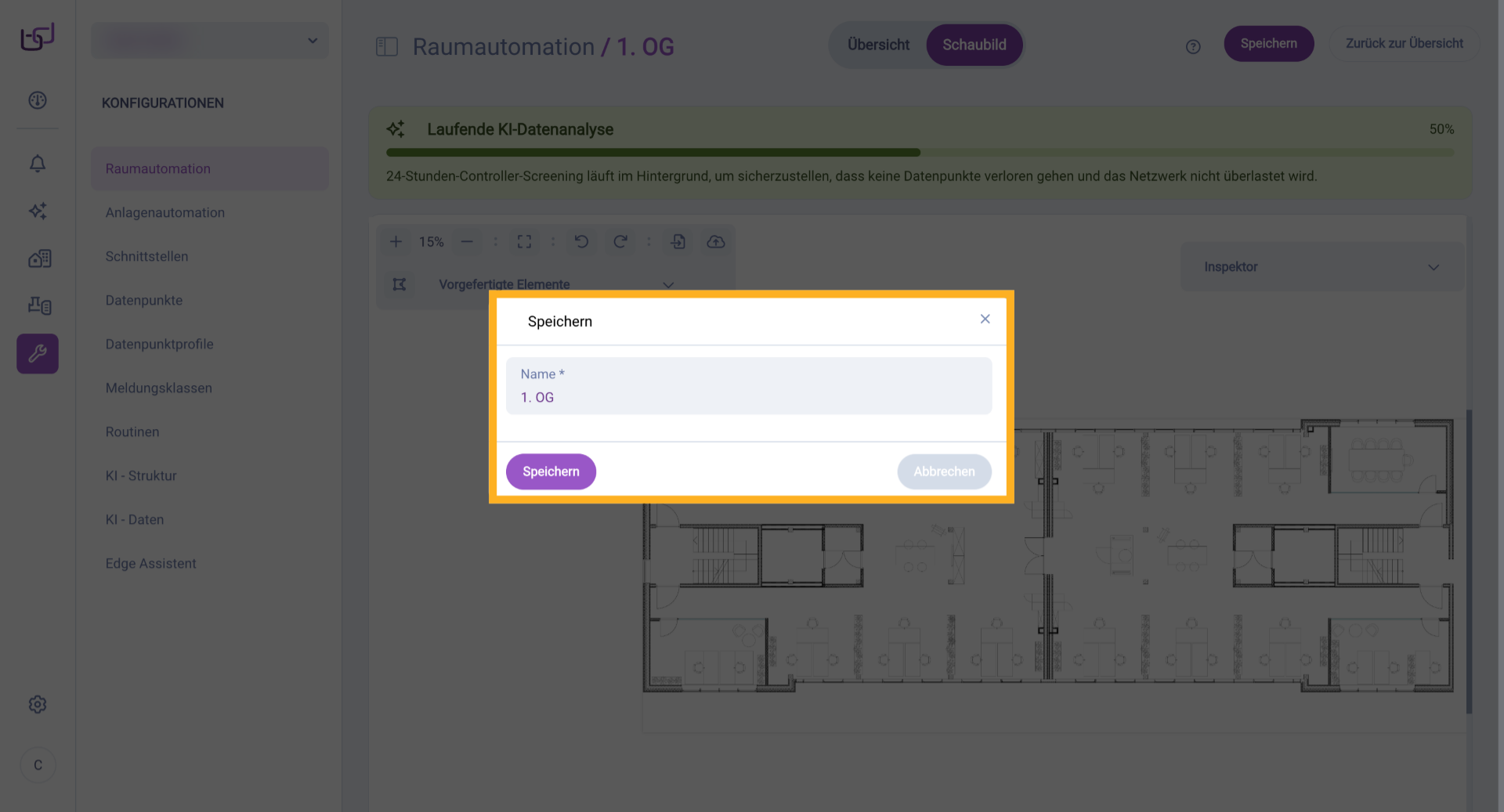

14. Dateinamen vergeben
Es öffnet sich ein Dialog zum Speichern. Geben Sie einen Namen für die JSON-Datei ein, die das Schaubild enthält.

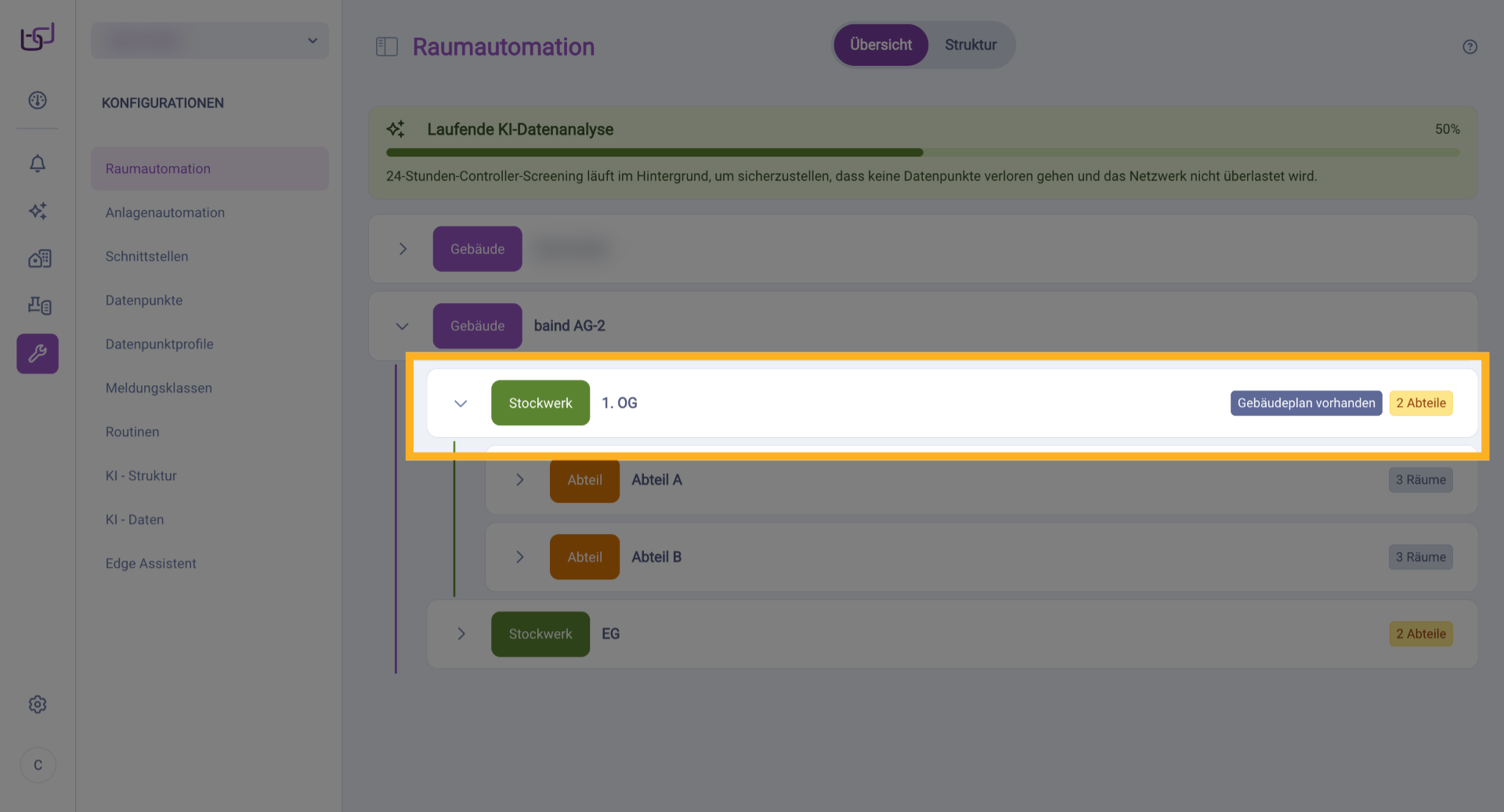

15. Gebäudeplan erfolgreich hinterlegt
In der Übersicht der Raumautomation wird nun angezeigt, dass für das Stockwerk „1. OG" ein Gebäudeplan vorhanden ist.

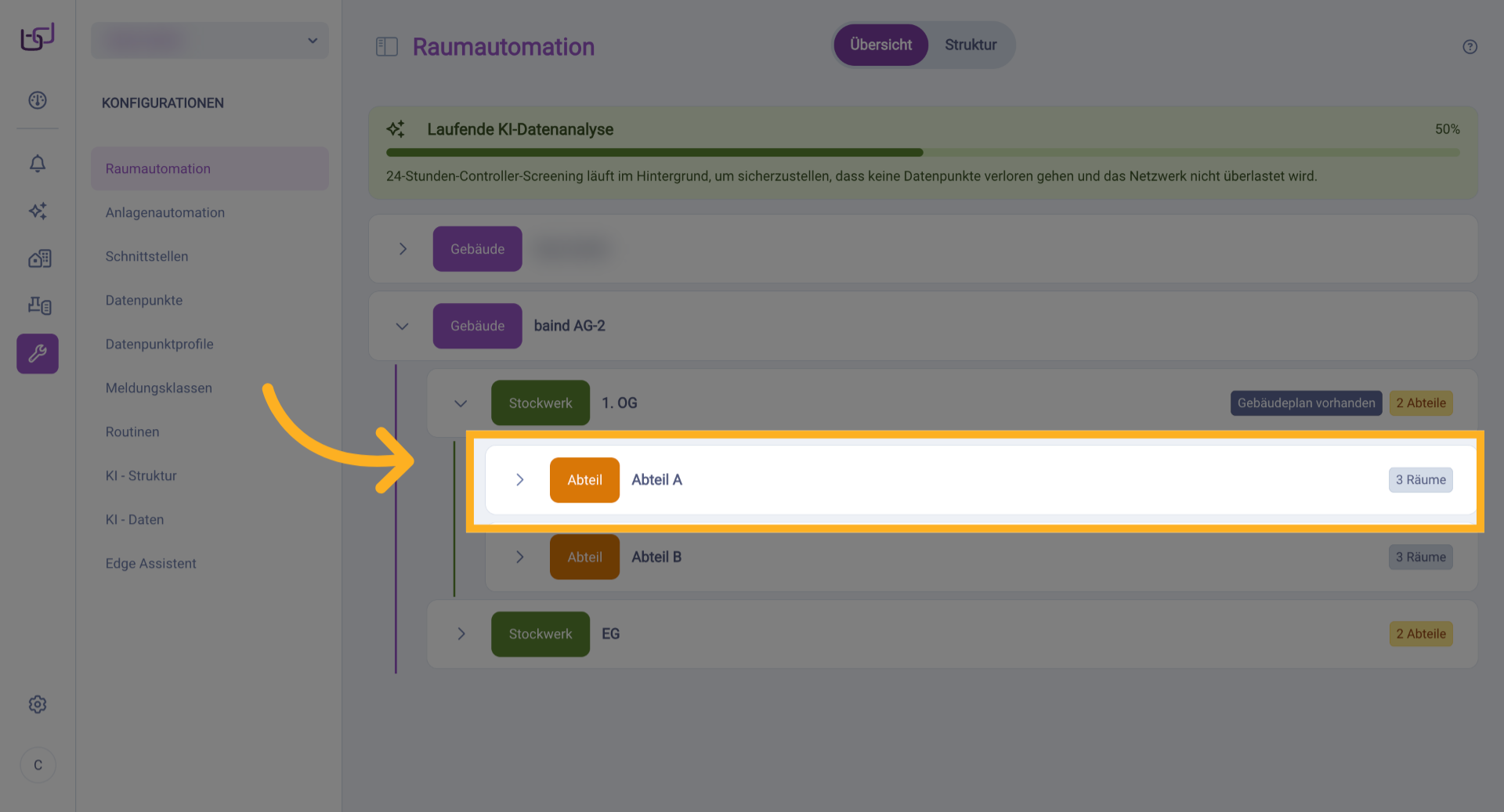

16. Grundriss für Abteil hinterlegen
Wiederholen Sie den Vorgang für die Abteile, für die Sie ebenfalls Grundrisse hinterlegen möchten. Klicken Sie dazu auf das gewünschte Abteil, beispielsweise „Abteil A".

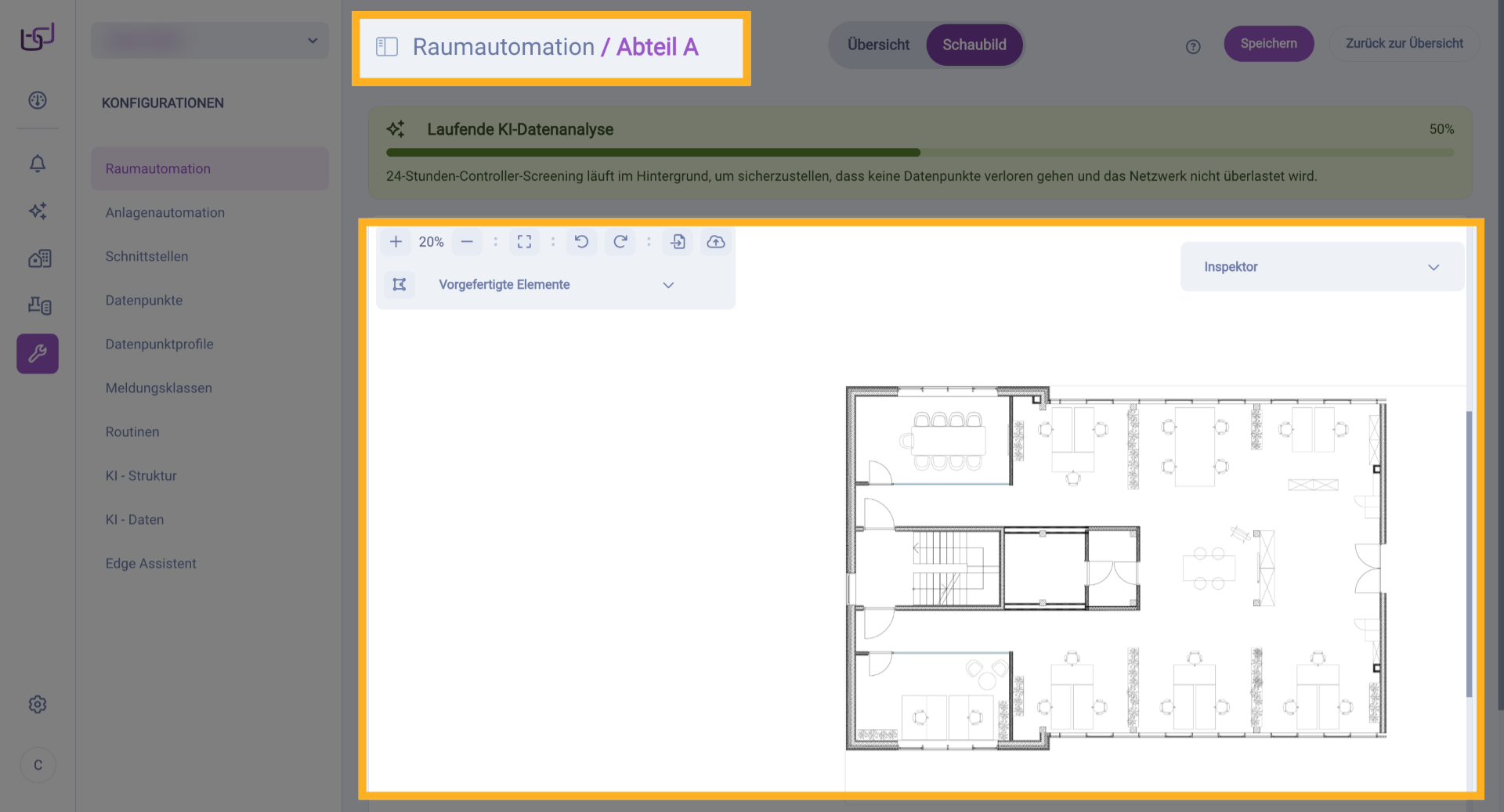

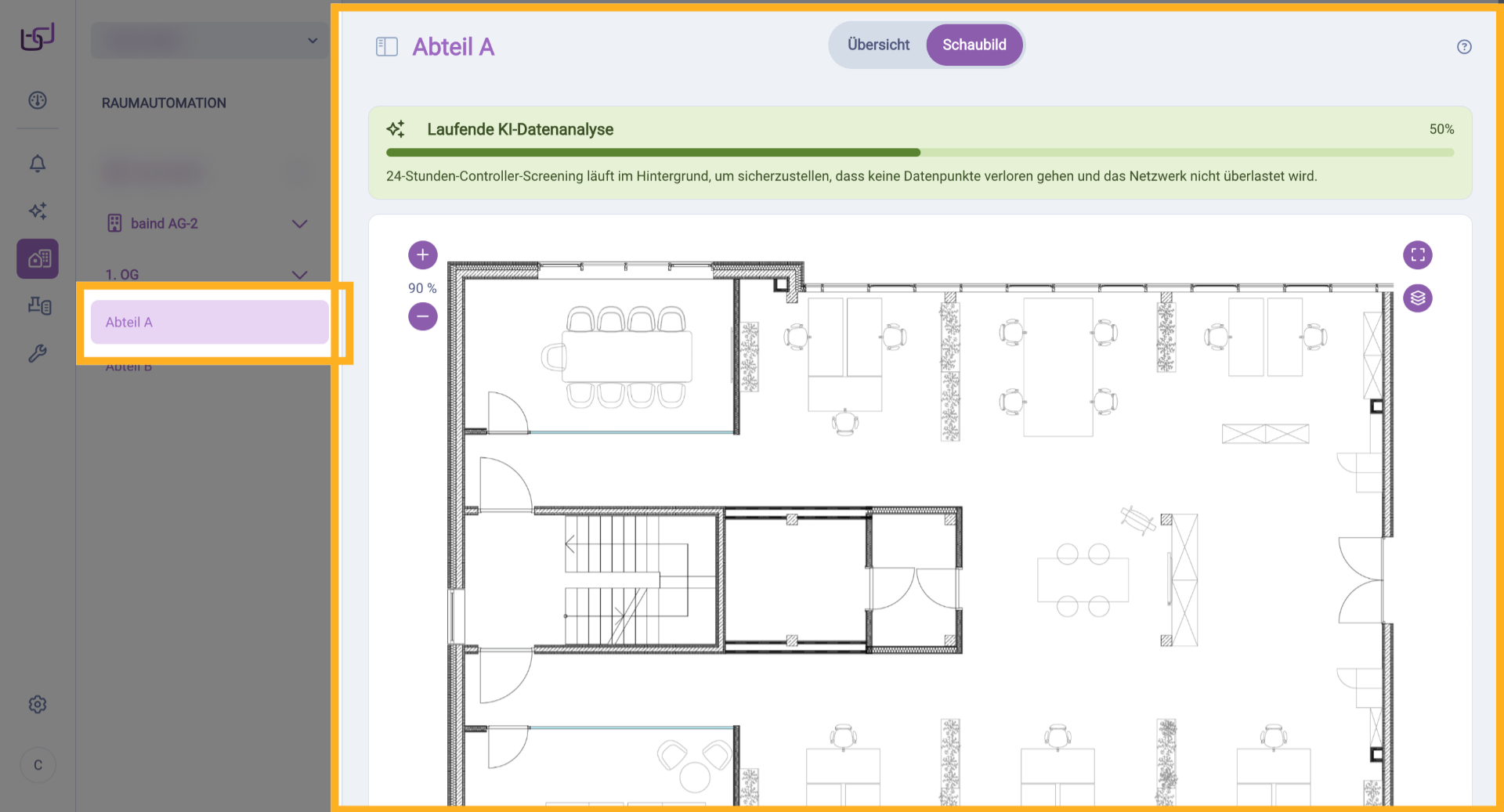

17. Grundriss des Abteils
In der Schaubild-Ansicht des Abteils sehen Sie den hochgeladenen Grundriss für „Abteil A", der nur den entsprechenden Gebäudeteil zeigt.

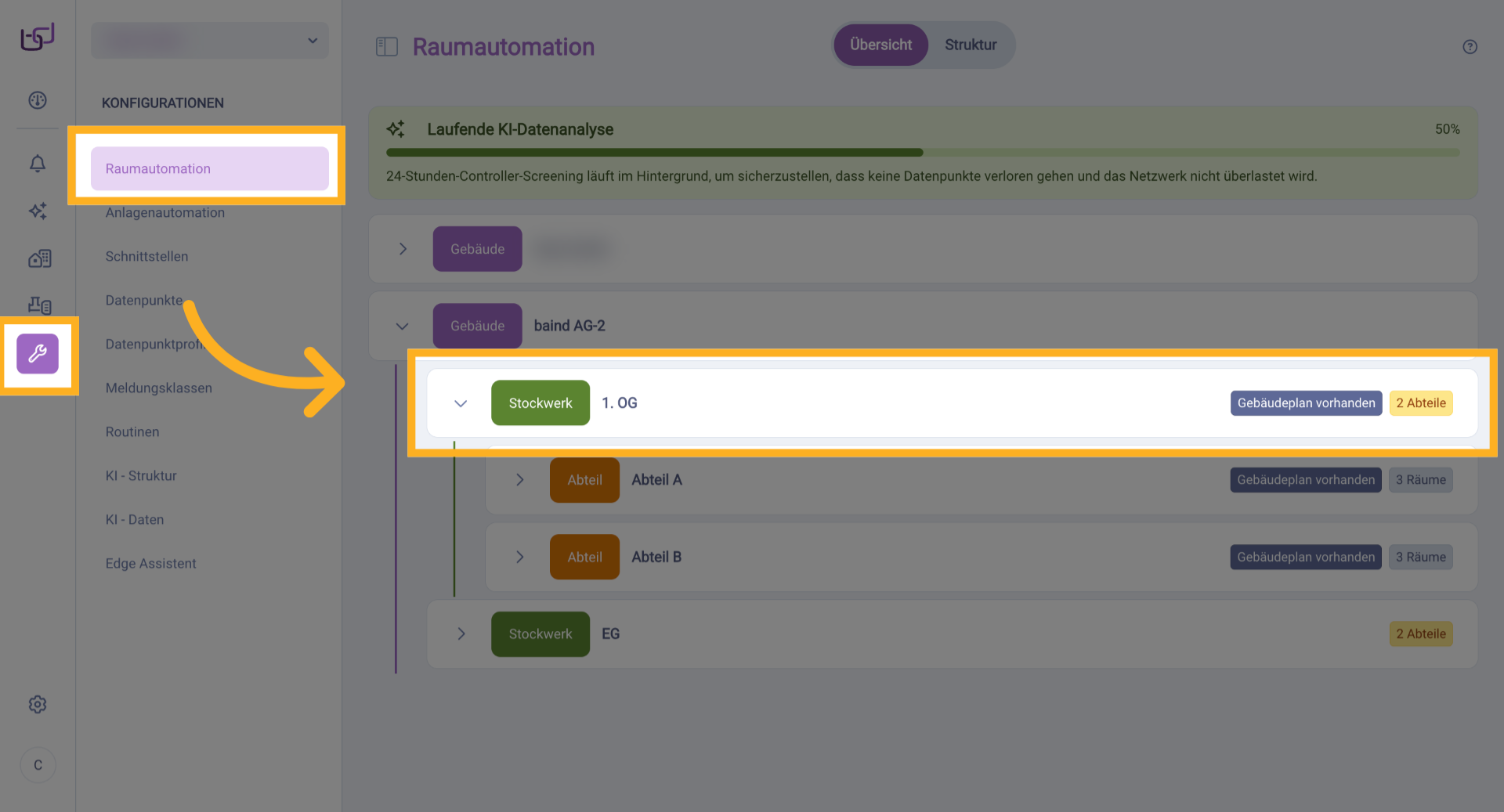

18. Übersicht aller Grundrisse
Nachdem Sie Grundrisse für mehrere Stockwerke und Abteile hinterlegt haben, sehen Sie in der Übersicht bei allen entsprechenden Elementen den Badge „Gebäudeplan vorhanden".
19. Grundrisse in der Bedienansicht
Wechseln Sie in die Bedienansicht für die Raumautomation, indem Sie in der Seitenleiste auf das Gebäude-Symbol klicken. Alle Stockwerke und Abteile, für die Grundrisse hinterlegt wurden, werden nun in der Bedienansicht angezeigt und können von Gebäudebenutzern ausgewählt werden.

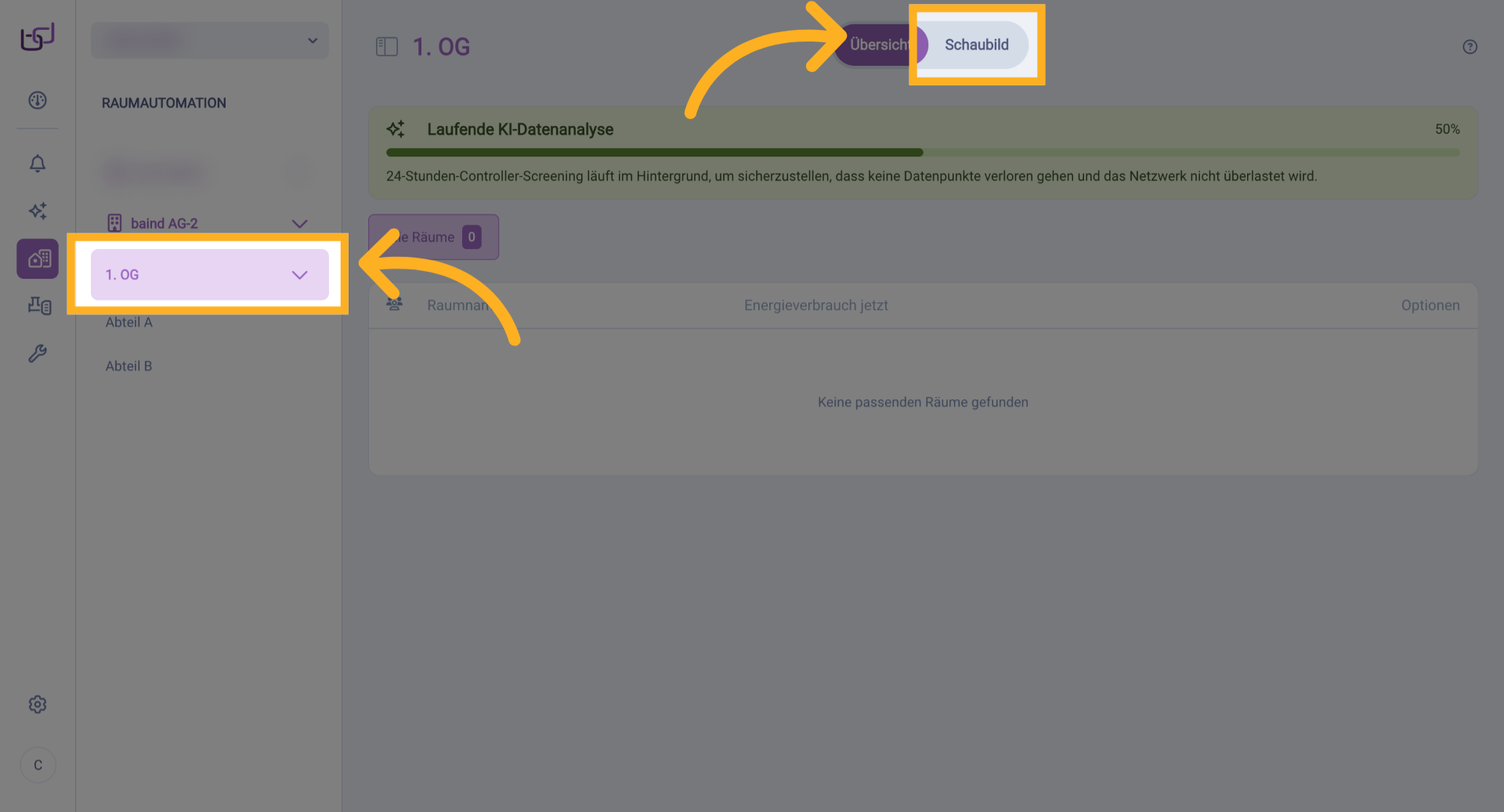

20. Schaubild in Bedienansicht öffnen
Wählen Sie ein beliebiges Stockwerk oder Abteil aus und klicken Sie auf den Tab „Schaubild", um den hinterlegten Grundriss zu sehen.

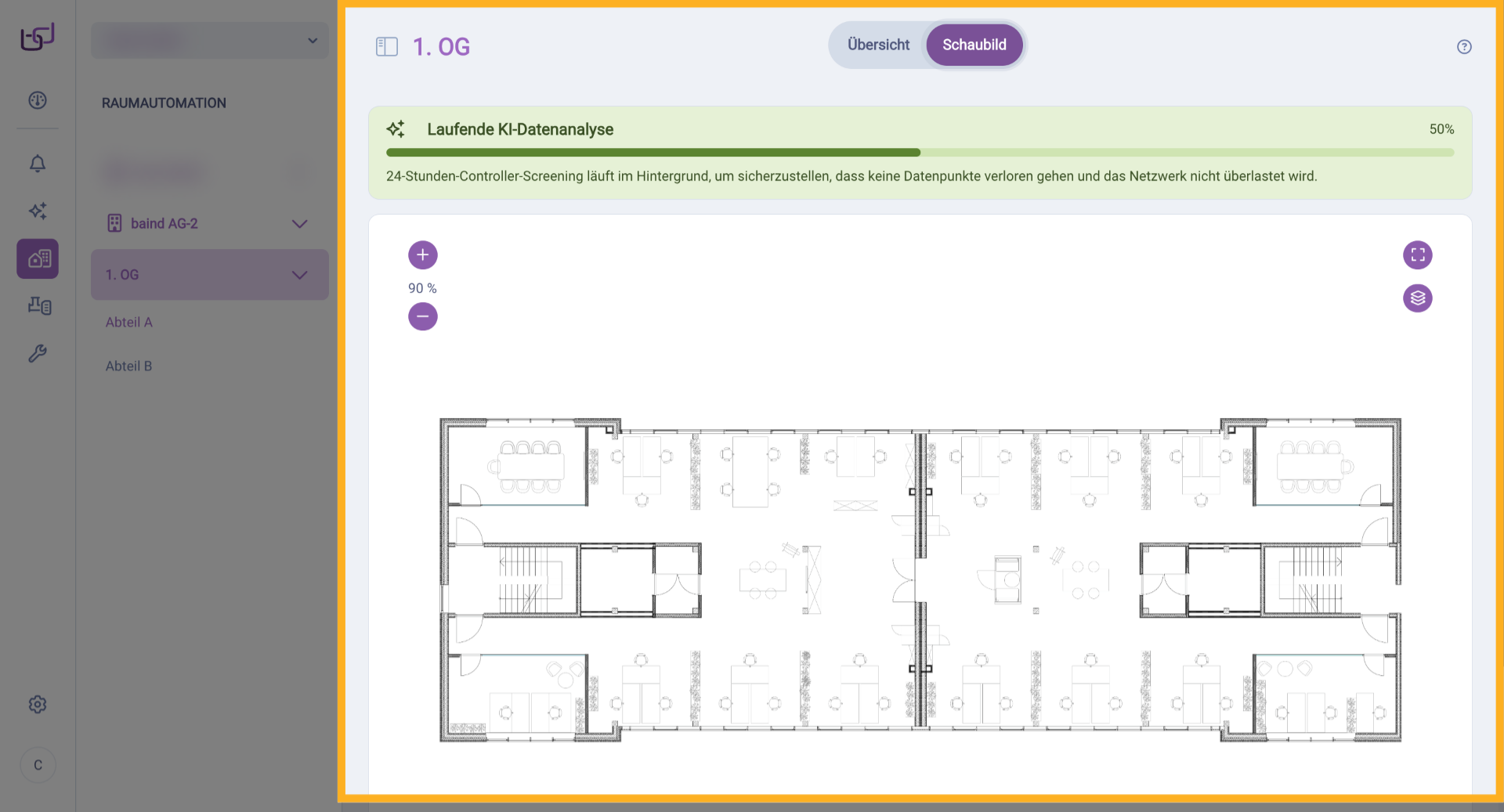

21. Grundriss des Stockwerks
Der Grundriss für das Stockwerk „1. OG" wird in der Bedienansicht angezeigt.
22. Grundriss eines Abteils
Wenn Sie in der Bedienansicht ein Abteil auswählen, wird der entsprechende Grundriss für „Abteil A" angezeigt.

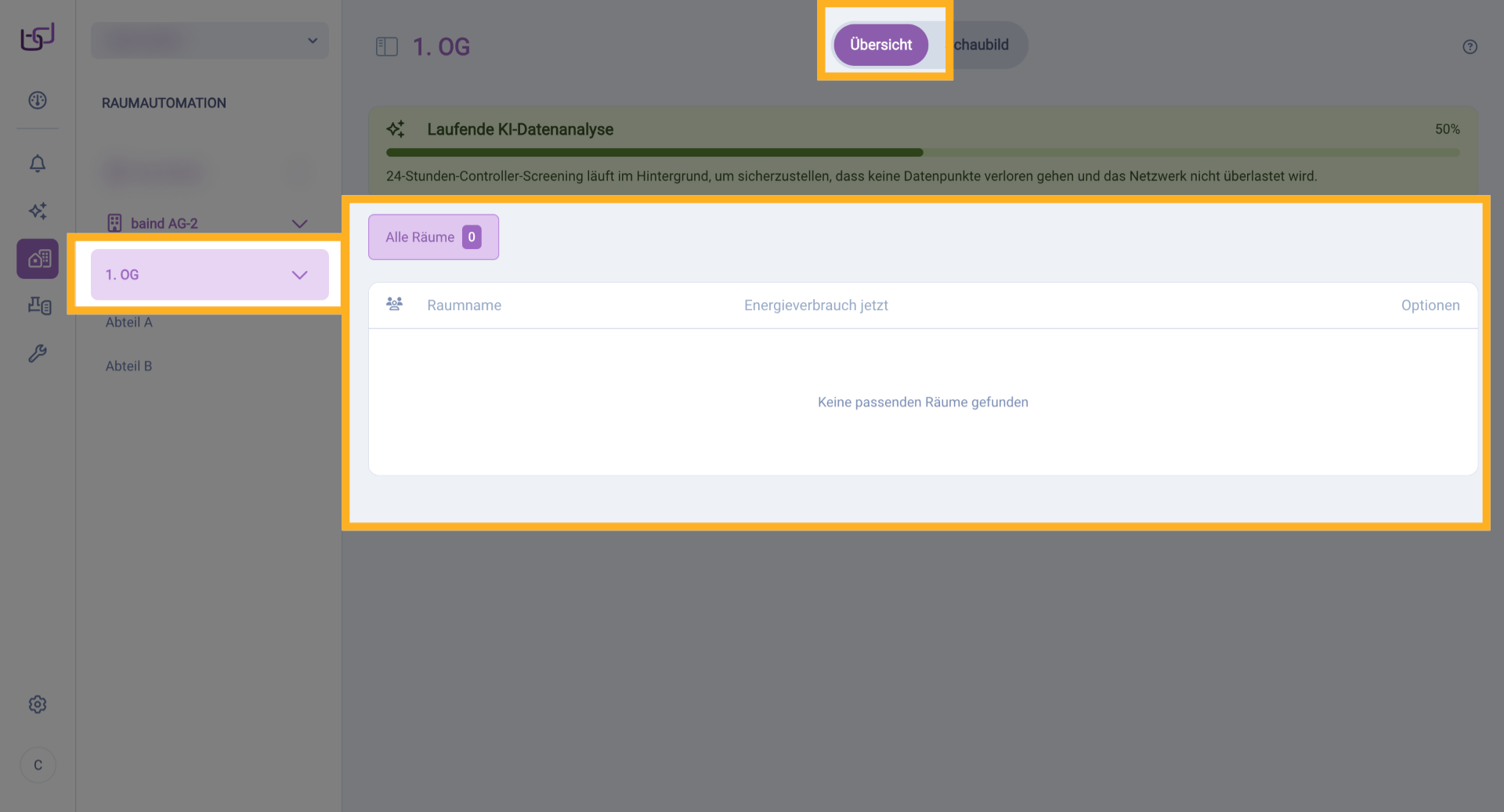

23. Räume in Übersicht nicht sichtbar
Wenn Sie im Schaubild auf den Tab „Übersicht" wechseln, werden die Räume des Stockwerks oder Abteils zunächst nicht angezeigt. Dies liegt daran, dass die Räume noch nicht für die Bedienansicht aktiviert wurden.
24. Zur Konfiguration zurückkehren
Um die Räume für die Bedienansicht sichtbar zu machen, wechseln Sie zurück in den Konfigurationsbereich unter „Raumautomation" und klicken Sie auf das entsprechende Stockwerk oder Abteil.

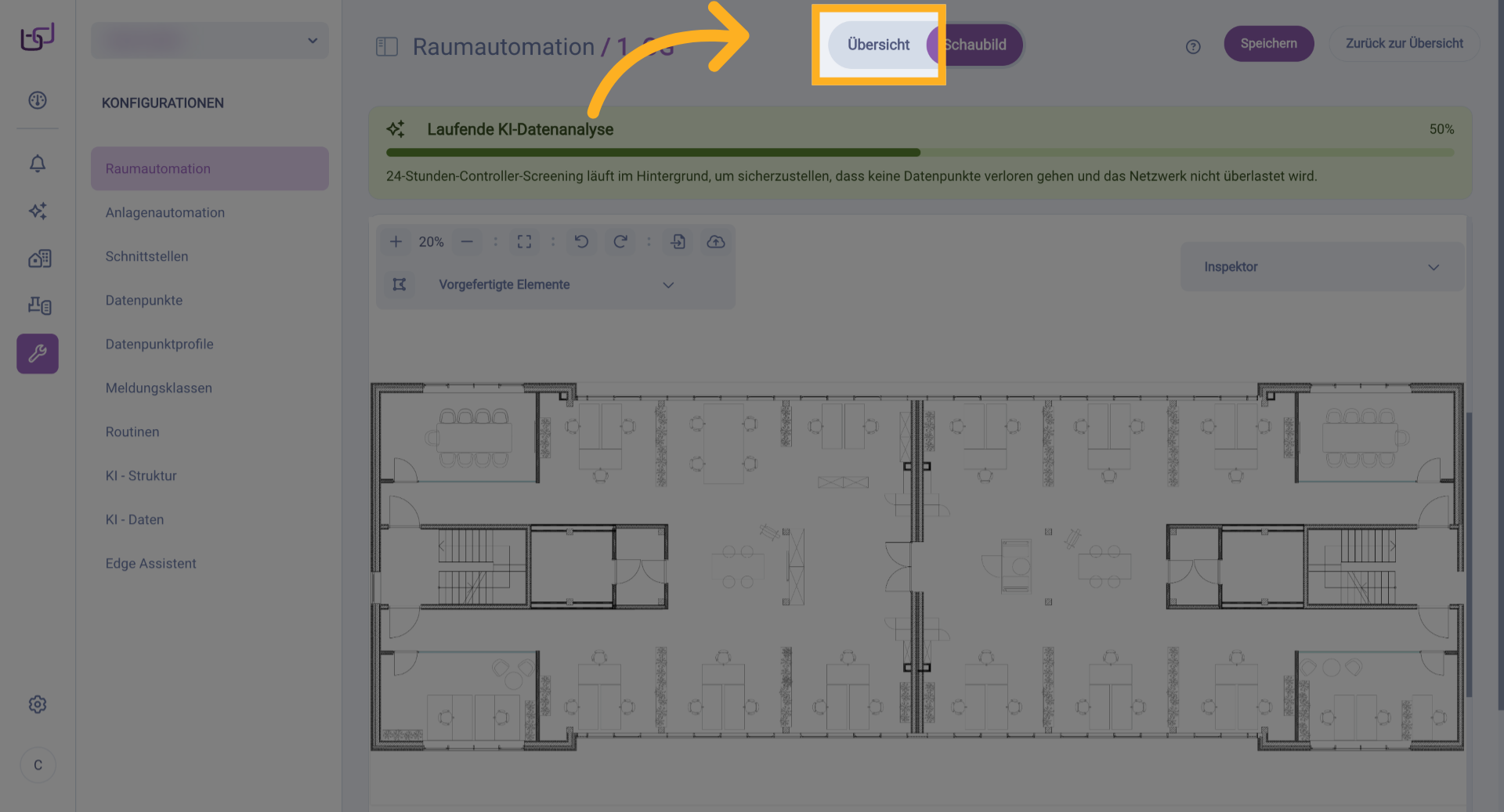

25. Tab "Übersicht" öffnen
Wechseln Sie in der Detailansicht des Stockwerks oder Abteils vom Tab „Schaubild" zum Tab „Übersicht".

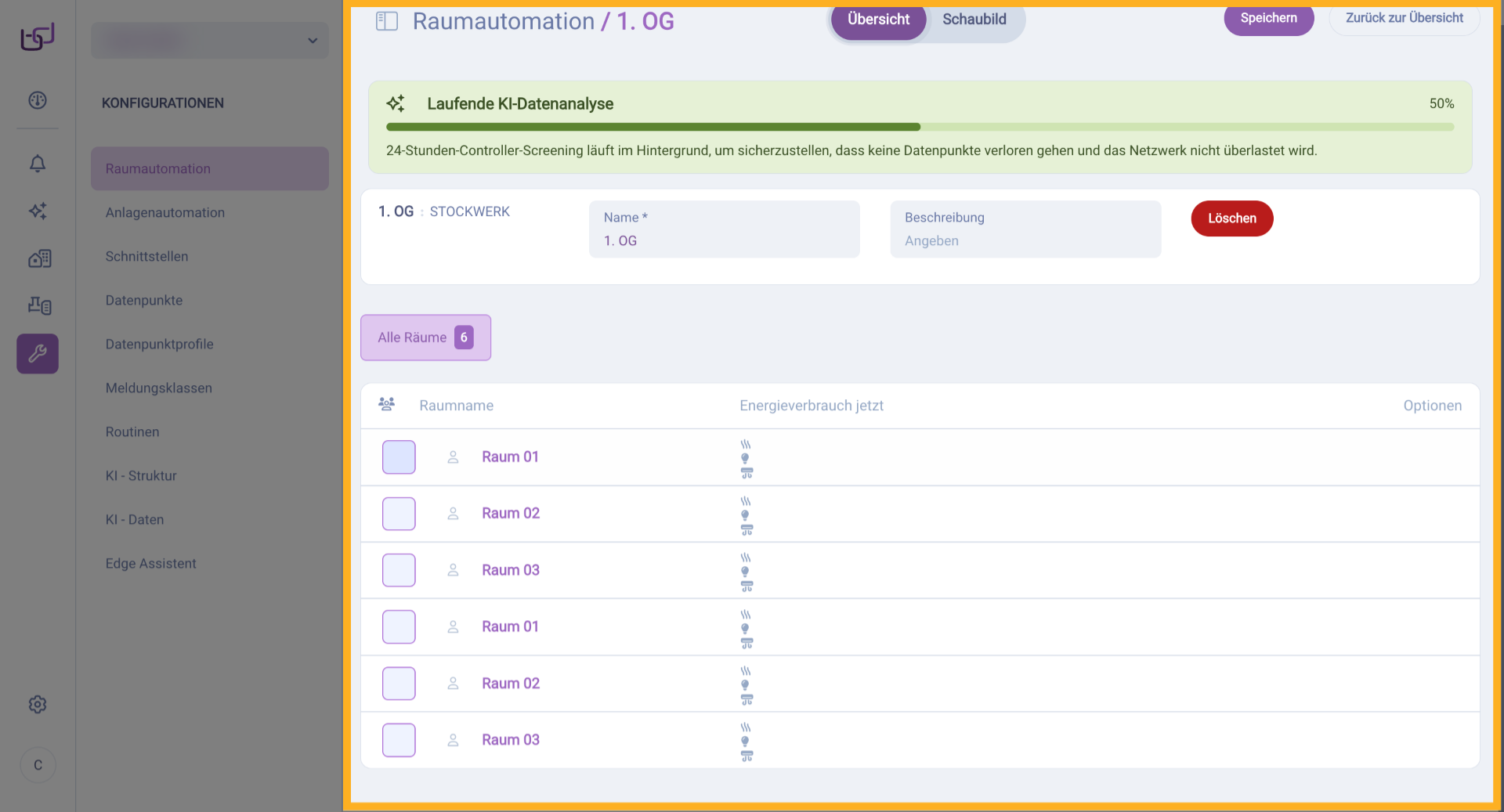

26. Liste aller Räume
Im Tab „Übersicht" sehen Sie eine Liste mit allen Räumen des Stockwerks oder Abteils. Standardmäßig sind alle Räume deaktiviert, was durch die leeren Checkboxen angezeigt wird.

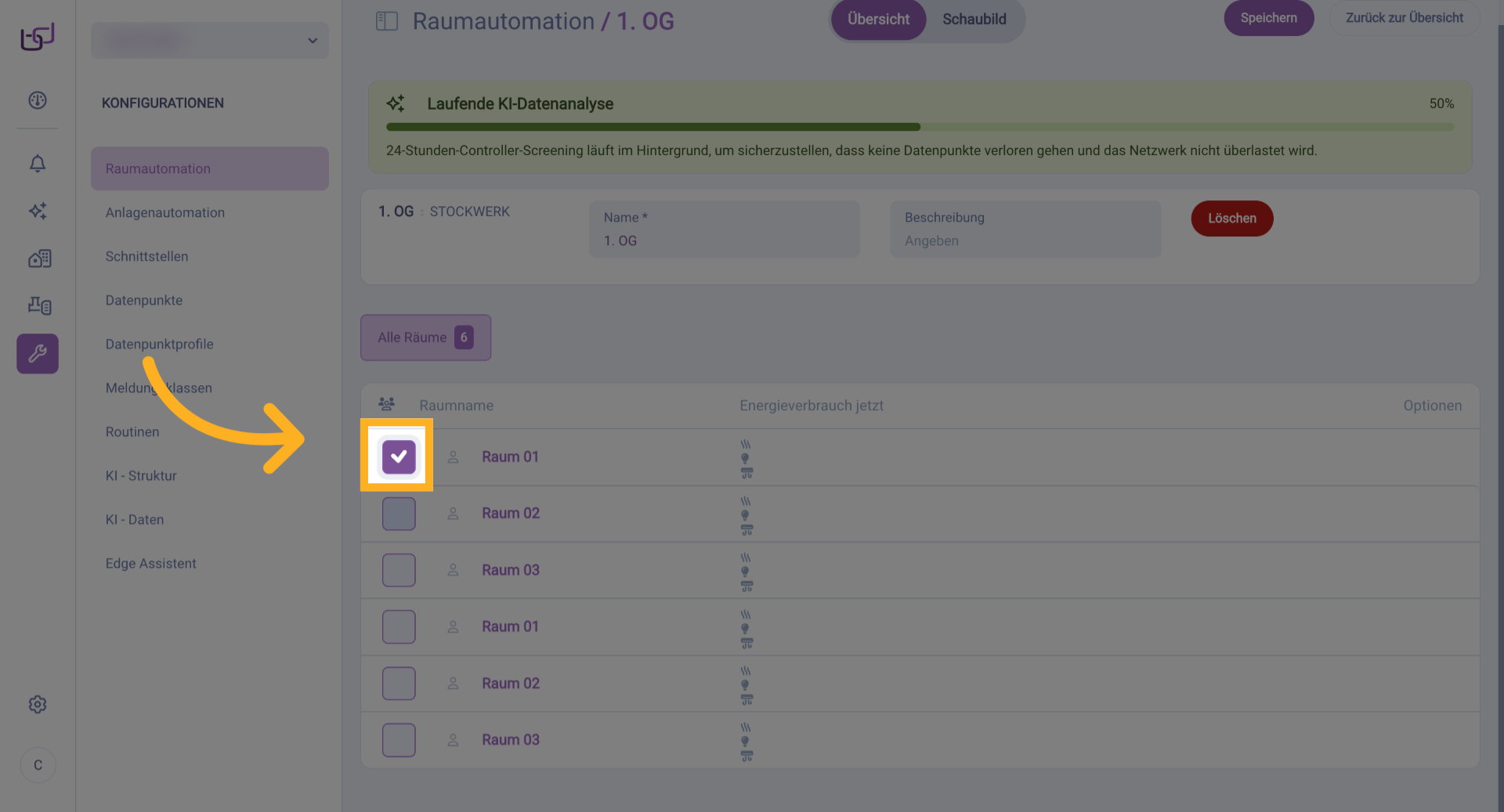

27. Räume für Bedienansicht aktivieren
Klicken Sie in die Checkbox neben den Räumen, die Sie in der Bedienansicht sichtbar machen möchten. Die ausgewählten Räume werden mit einem Häkchen markiert.

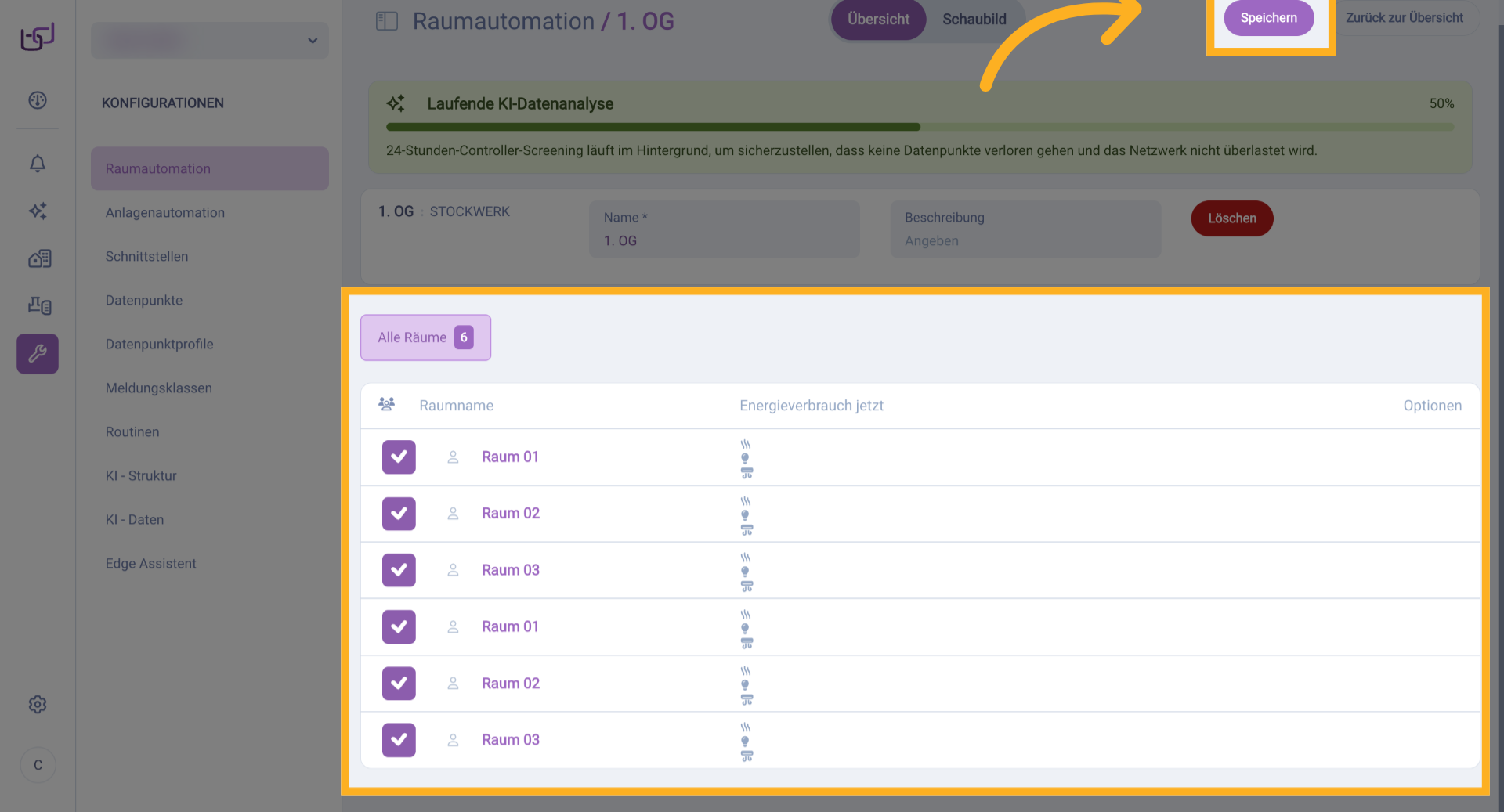

28. Auswahl speichern
Nachdem Sie alle gewünschten Räume ausgewählt haben, klicken Sie auf den Button „Speichern" oben rechts, um die Änderungen zu übernehmen.

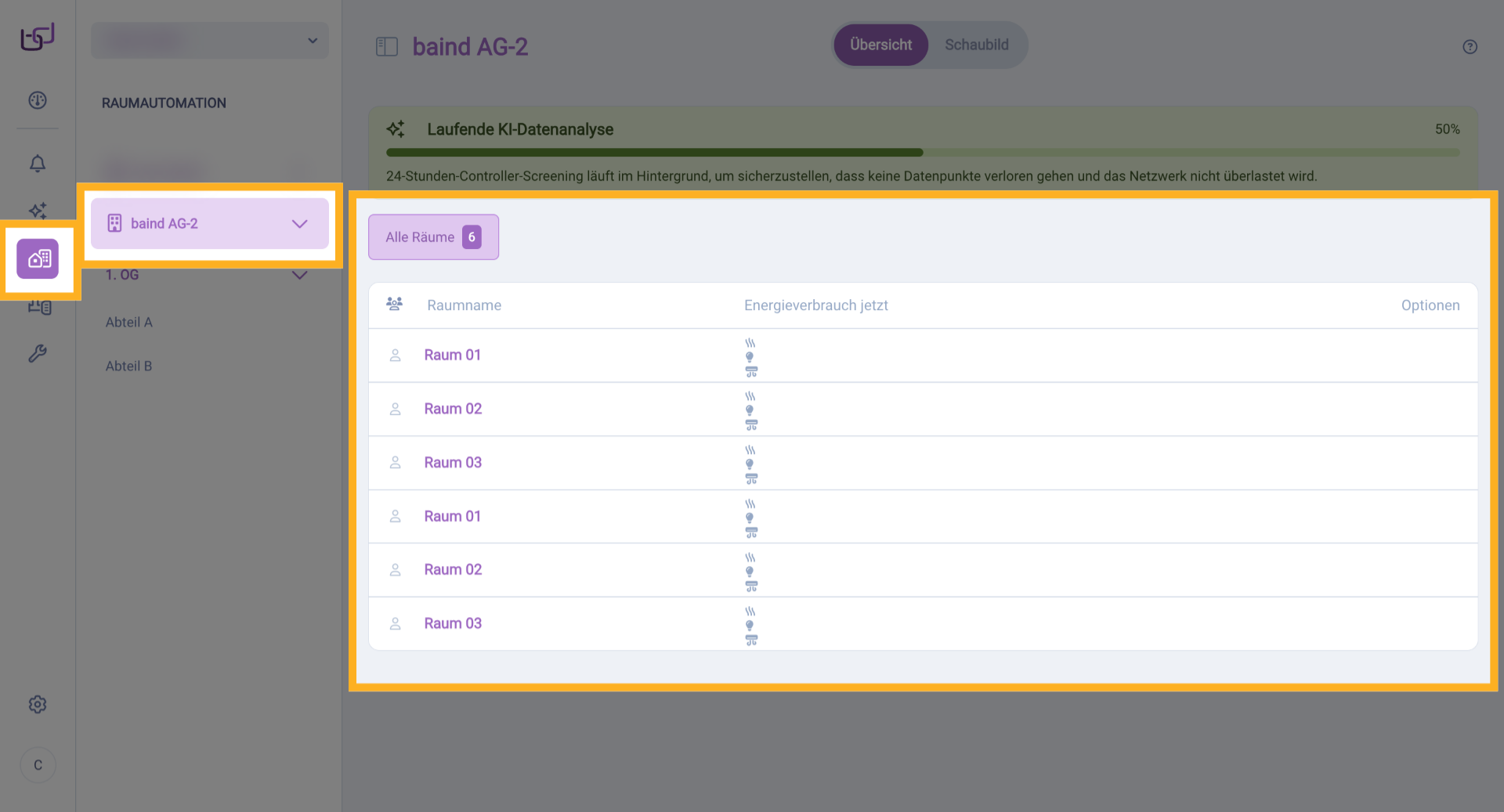

29. Räume in Bedienansicht sichtbar
Wechseln Sie zurück in die Bedienansicht. Die aktivierten Räume werden nun in der Übersicht des entsprechenden Stockwerks oder Abteils angezeigt. Der Badge „Alle Räume" zeigt die Gesamtzahl der sichtbaren Räume an.

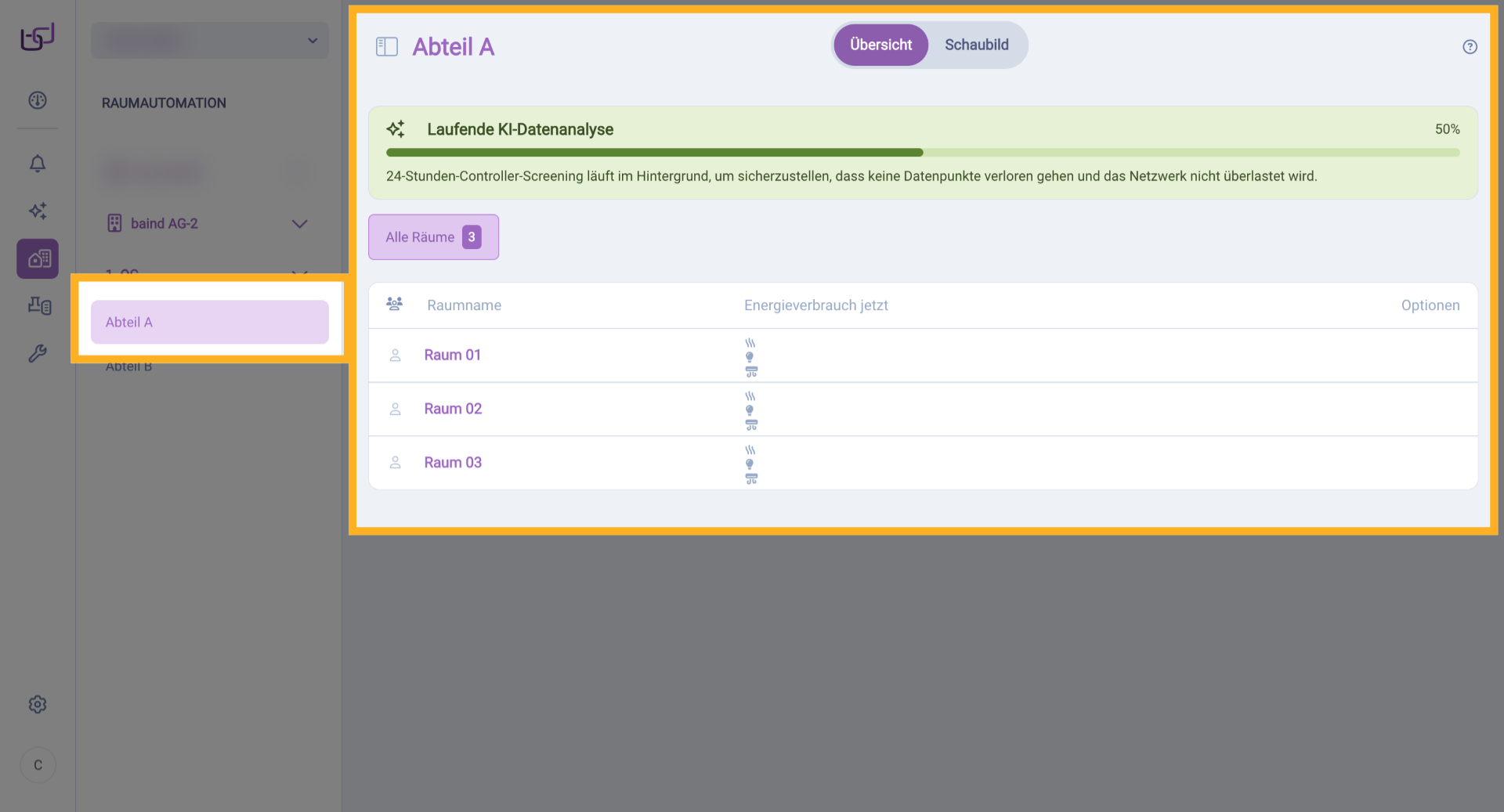

30. Räume nach Abteil gefiltert
Wenn Sie in der Bedienansicht ein Abteil auswählen, werden nur die Räume des entsprechenden Abteils angezeigt. Dies ermöglicht eine strukturierte Navigation durch die Gebäudehierarchie.
Wiederholen Sie diese Schritte für alle Stockwerke und Abteile in Ihrem Gebäude, um eine vollständige, navigierbare Gebäudestruktur mit Grundrissen zu erstellen. PNG-Dateien sind aufgrund des transparenten Hintergrunds ideal für helle und dunkle Design-Modi.
