KI-Struktur

Überblick​

Die KI-Struktur ist Schritt 4 des KI-Onboardings und der einzige manuelle Schritt im Prozess. Hier ordnen Sie die AKS-Blöcke (Anlagenkennzeichnungssystem) den BACtwin-Ebenen zu. Das System erstellt automatisch Mapping-Vorschläge. Datenpunkte mit gleicher Struktur werden gruppiert, sodass Sie nicht jeden Datenpunkt einzeln prüfen müssen.

Voraussetzungen​

  • Die Schritte 1-3 des KI-Onboardings (Datenpunkterfassung, Labelvergabe, Analyse) sind abgeschlossen

KI-Struktur aufrufen​

Navigieren Sie zu Konfigurationen → KI - Struktur.

Strukturen und Vorschläge​

Das System gruppiert Datenpunkte mit gleicher AKS-Struktur zu Strukturen. Diese werden als Reiter angezeigt, wobei jeder Reiter die Anzahl der enthaltenen Datenpunkte zeigt.

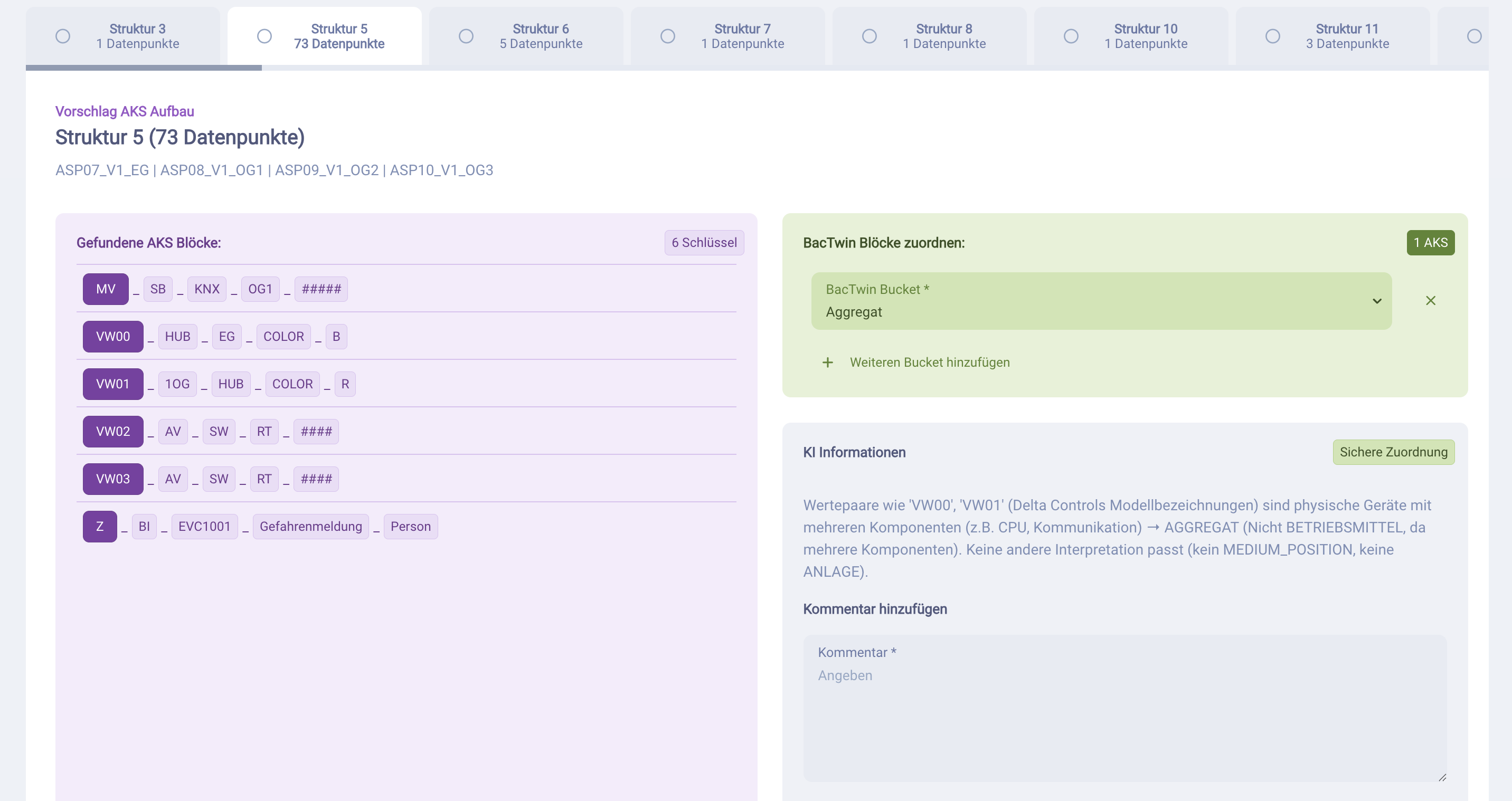

KI-Struktur Übersicht

Reiter-Ansicht​

  • Struktur 1, Struktur 2, ... – Vom System generierte Mapping-Vorschläge mit Anzahl der enthaltenen Datenpunkte
  • Ein grüner Haken am Reiter zeigt an, dass die Struktur bestätigt wurde

Struktur-Ansicht​

Jede Struktur zeigt:

  • Quellgeräte – Liste der Geräte, aus denen die Datenpunkte dieser Struktur stammen (z.B. ASP02_KNX_Gateway, LGATE-952 Geraet 1)
  • Gefundene AKS Blöcke – Die erkannten Positionen der AKS-Struktur (linke Seite)
  • BacTwin Blöcke zuordnen – Zuordnung der AKS-Blöcke zu BACtwin-Ebenen (rechte Seite)
  • KI Informationen – Begründung des Systems für die vorgeschlagene Zuordnung
  • Kommentar hinzufügen – Optionaler Hinweis an die KI, der beim Erstellen des BACtwin-AKS berücksichtigt wird

AKS-Blöcke und Schlüssel​

Die linke Seite zeigt die Gefundene AKS Blöcke mit den erkannten Positionen der AKS-Struktur.

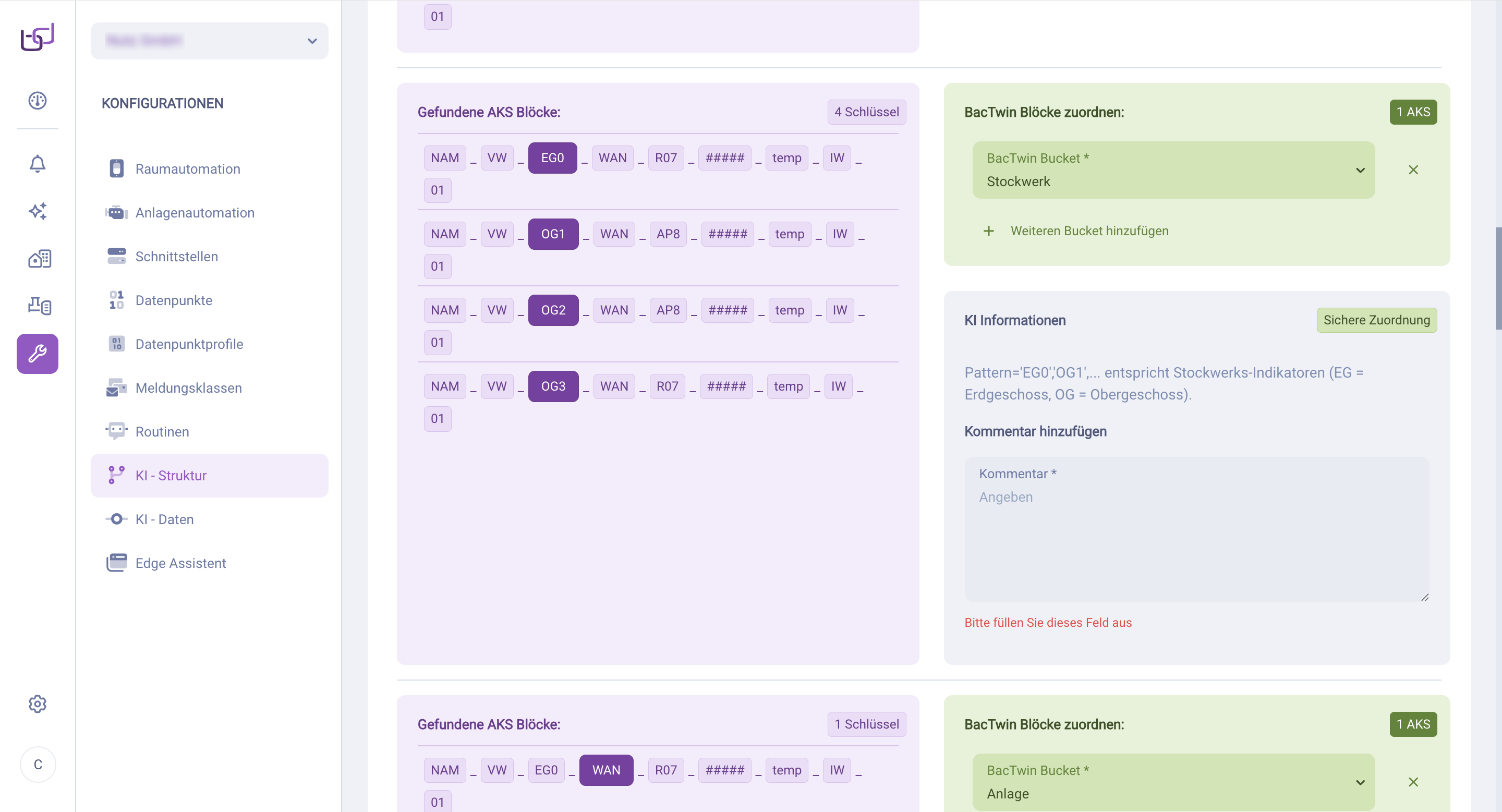

Mehrere Schlüssel

Schlüssel verstehen​

Jede Position kann mehrere Schlüssel (Ausprägungen) haben. Ein Schlüssel ist ein konkreter Wert an dieser Position. Beispiel:

  • Position 3 mit Schlüsseln EG0, OG1, OG2, OG3 zeigt "4 Schlüssel"
  • Diese Werte repräsentieren verschiedene Stockwerke

Die Schlüssel werden als Badges in der gewählten Design-Farbe dargestellt und sind klickbar.

BACTwin-Zuordnung​

Die rechte Seite zeigt BacTwin Blöcke zuordnen mit den von der KI vorgeschlagenen Zuordnungen zu BACtwin-Ebenen.

Ebene zuordnen​

Über das Dropdown BacTwin Bucket können Sie den KI-Vorschlag prüfen und bei Bedarf anpassen.

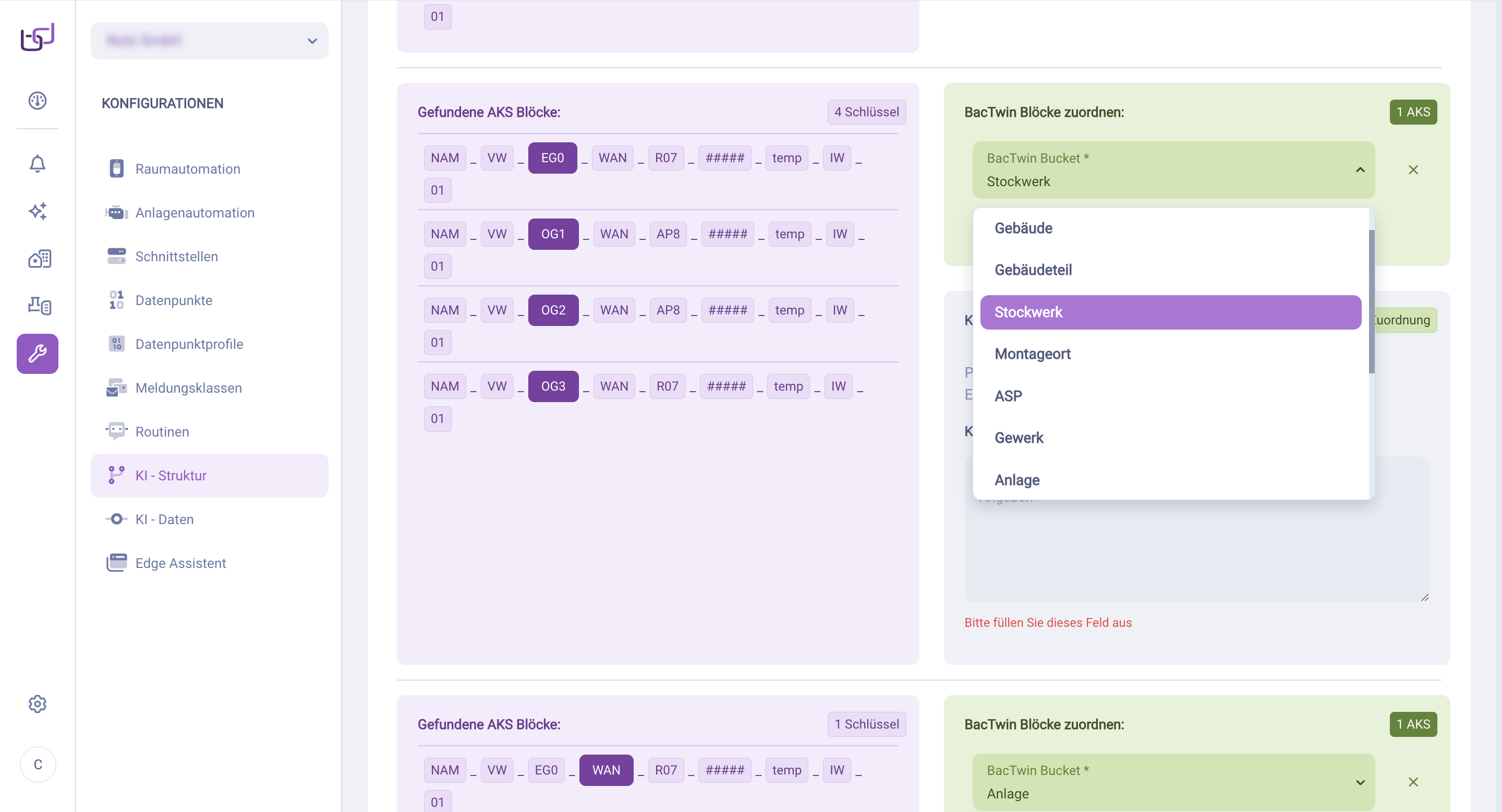

BACtwin-Ebene Dropdown

Verfügbare Ebenen:

  • Gebäude
  • Gebäudeteil
  • Stockwerk
  • Montageort
  • ASP
  • Gewerk
  • Anlage
  • Betriebsmittel
  • Funktion
  • Erweiterung
  • Andere/Benutzerdefiniert

Mit + Weiteren Bucket hinzufügen fügen Sie weitere Ebenen hinzu, wenn ein AKS-Block Informationen zu mehreren BACtwin-Ebenen enthält.

KI-Informationen​

Das Panel KI Informationen zeigt die Begründung des Systems für die vorgeschlagene Zuordnung. Beispiel: "Pattern='EG0','OG1',... entspricht Stockwerks-Indikatoren (EG = Erdgeschoss, OG = Obergeschoss)."

Kommentar hinzufügen​

Im Feld Kommentar können Sie der KI zusätzliche Hinweise geben, die bei der finalen Zuordnung des BACtwin-AKS zu den Datenpunkten berücksichtigt werden. Ein Kommentar ist besonders sinnvoll, wenn Sie den KI-Vorschlag ändern mussten oder Andere/Benutzerdefiniert gewählt haben.

Struktur bestätigen​

Klicken Sie auf Anwenden, um die gesamte Struktur zu bestätigen. Nach der Bestätigung:

  • Der Reiter zeigt einen grünen Haken
  • Die Zuordnung wird für alle Datenpunkte dieser Struktur übernommen

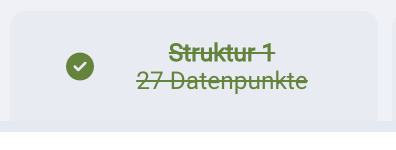

Bestätigte Struktur

Bei erneuter Bearbeitung wird der Button wieder aktiv.

Schlüssel verschieben​

Wenn ein Schlüssel nicht in die aktuelle Struktur gehört, können Sie ihn in eine andere Struktur verschieben.

Verschiebe-Dialog öffnen​

Klicken Sie auf den Badge des Schlüssels, der nicht zu den anderen Schlüsseln an dieser Position passt und verschoben werden soll. Beispiel: Alle Schlüssel an Position 3 beschreiben ein Stockwerk (EG0, OG1, OG2), aber einer (HZG) beschreibt ein Gewerk und muss verschoben werden. Der Dialog Schlüssel verschieben öffnet sich.

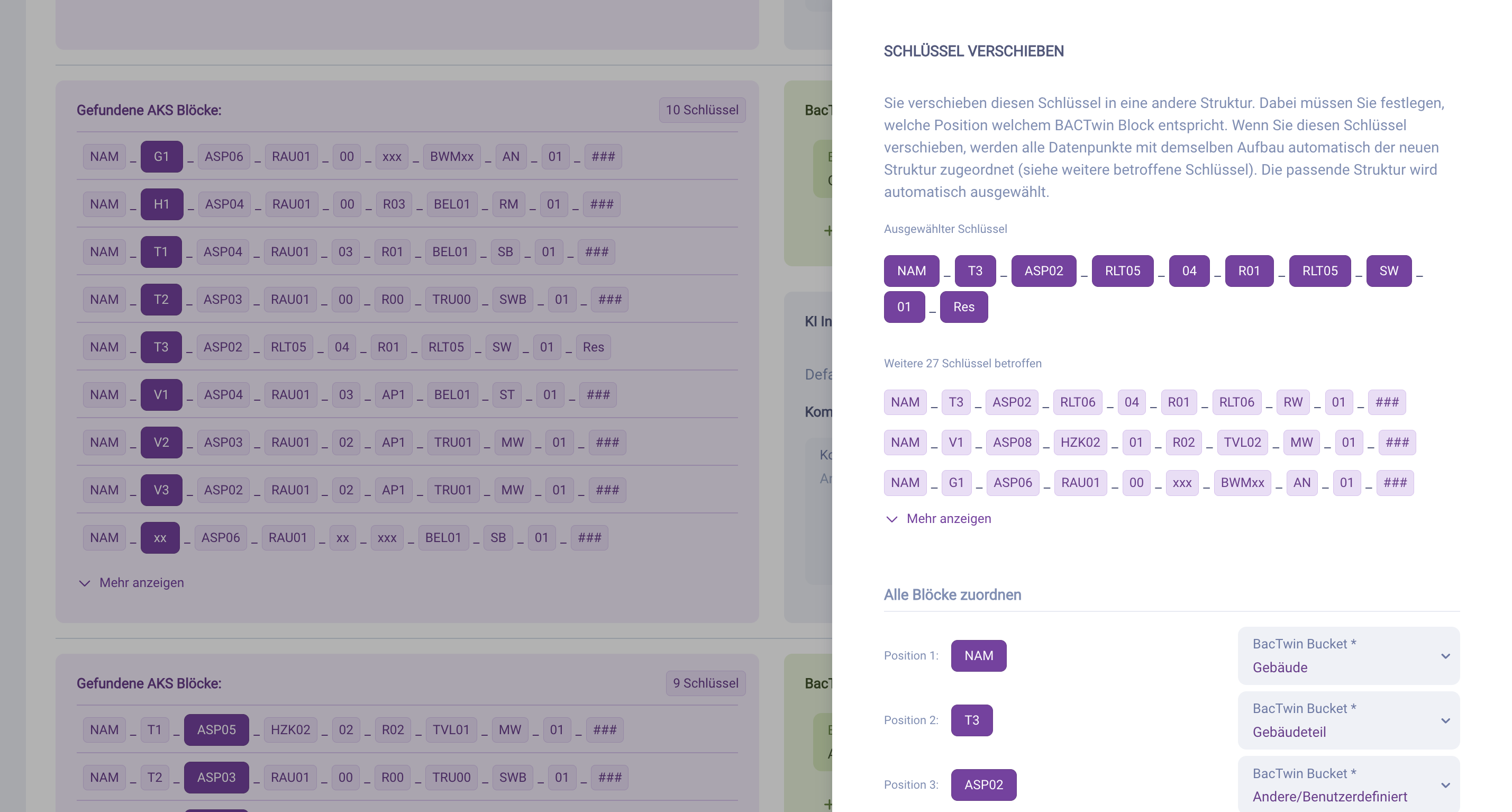

Verschiebe-Dialog

Dialog-Elemente​

Der Dialog zeigt:

  • Ausgewählter Schlüssel – Der vollständige AKS-String des ausgewählten Schlüssels
  • Weitere X Schlüssel betroffen – Anzahl der Schlüssel mit gleichem Aufbau, die mitverschoben werden
  • Mehr anzeigen – Zeigt weitere betroffene Schlüssel

Alle Blöcke zuordnen​

Im Bereich Alle Blöcke zuordnen werden die zu verschiebenden Schlüssel komplett neu gemappt. Sie ordnen jede Position des AKS-Strings einer BACtwin-Ebene zu.

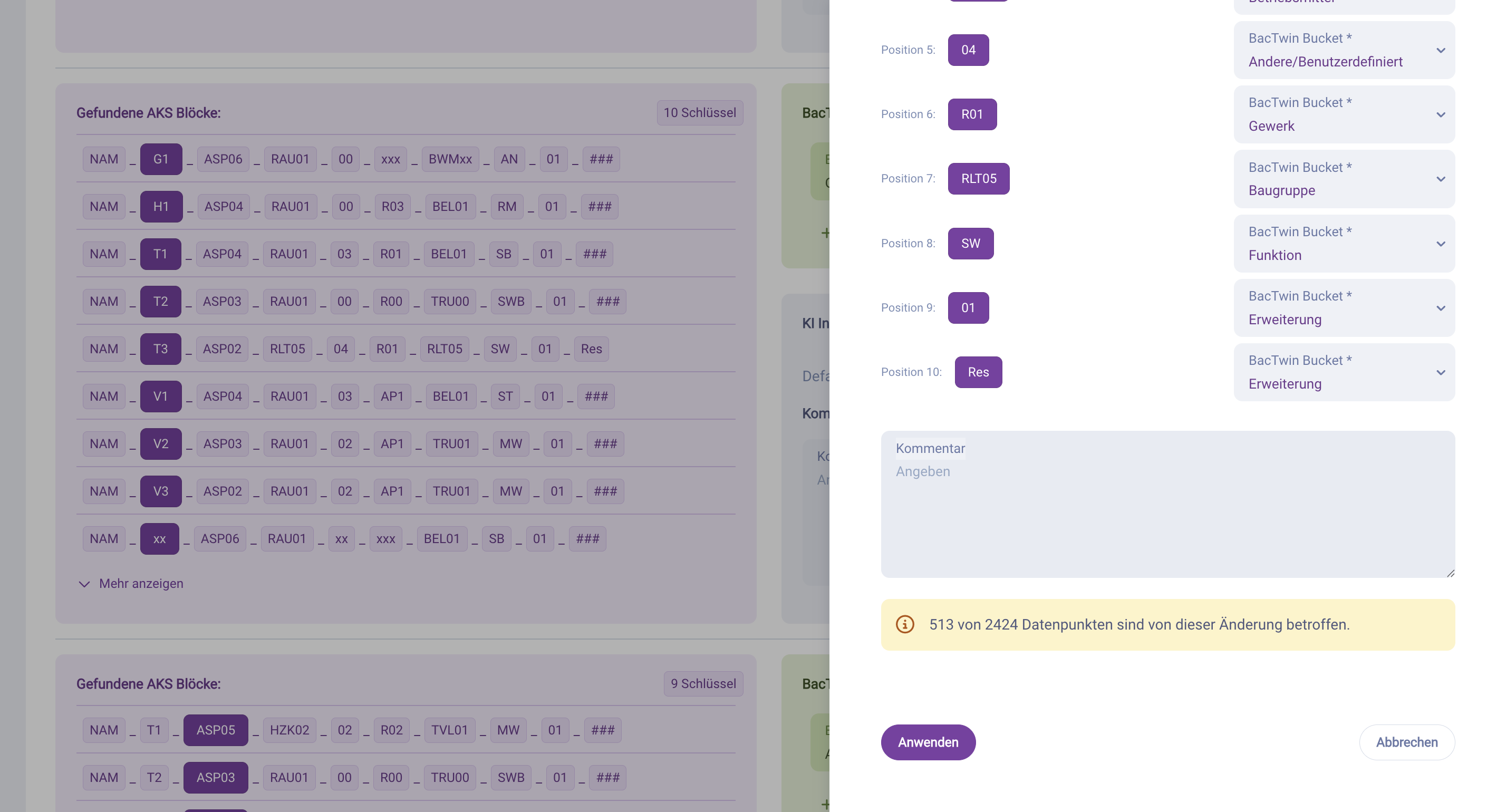

Vollständiger Verschiebe-Dialog

Jede Position zeigt:

  • Den aktuellen Wert (z.B. NAM, VW, OG1)
  • Ein Dropdown zur Auswahl der BACtwin-Ebene

Betroffene Datenpunkte​

Am unteren Rand zeigt eine gelbe Infobox die Anzahl der betroffenen Datenpunkte. Beispiel: "154 von 1242 Datenpunkten sind von dieser Änderung betroffen."

Verschiebung durchführen​

Nach der Zuordnung aller Blöcke:

  1. Optional einen Kommentar hinzufügen
  2. Auf Anwenden klicken

Das System ordnet die Datenpunkte automatisch einer passenden Struktur zu. Wenn keine passende Struktur existiert, wird automatisch eine neue Struktur angelegt. Neue Strukturen sind sofort als "fertig" markiert und erfordern keine weitere Bestätigung.
