Schnittstellen

Überblick

Schnittstellen bilden die Verbindung zwischen Vision und Ihren Gebäudeautomationssystemen. Über Schnittstellen werden Geräte erkannt und deren Objekte als Datenpunkte in Vision verfügbar gemacht. Vision unterstützt verschiedene Protokolle der Gebäudeautomation sowie externe Datenquellen.

Aufbau und Navigation

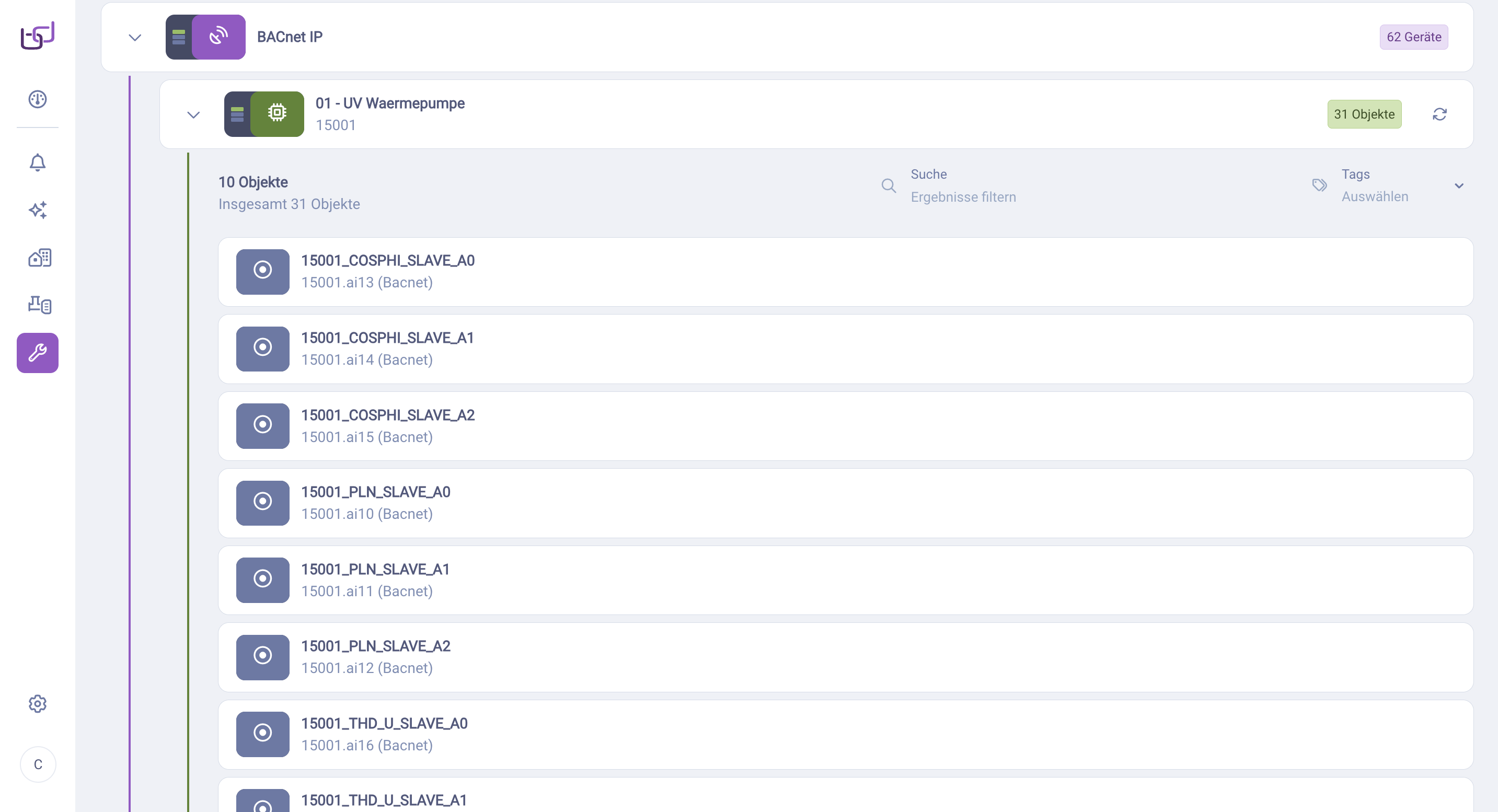

Navigieren Sie zu Konfigurationen → Schnittstellen. Die Ansicht zeigt eine hierarchische Struktur:

• Schnittstelle – Die Verbindung zu einem Bussystem oder einer externen Quelle
• Geräte – Die über die Schnittstelle erreichbaren Geräte (Controller, Sensoren, etc.)
• Objekte – Die einzelnen Datenpunkte eines Geräts

Klicken Sie auf eine Schnittstelle, um die zugehörigen Geräte anzuzeigen. Klicken Sie auf ein Gerät, um dessen Objekte einzusehen. Die Badges rechts zeigen die Anzahl der Geräte bzw. Objekte.

Schnittstelle anlegen

Klicken Sie auf das +-Symbol, um eine neue Schnittstelle anzulegen. Wählen Sie den gewünschten Schnittstellentyp aus dem Dropdown-Menü. Je nach Typ werden unterschiedliche Konfigurationsfelder angezeigt.

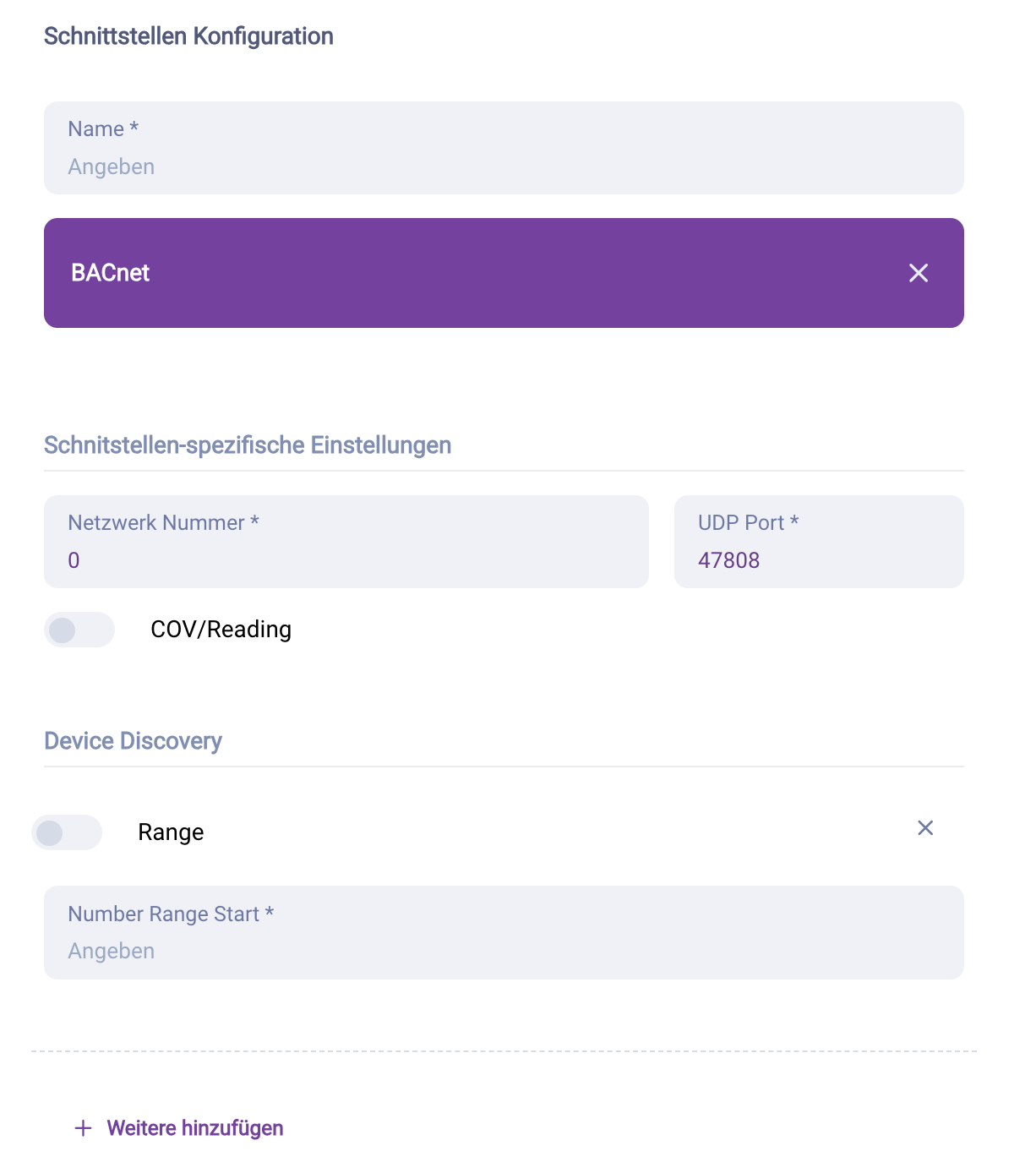

BACnet

BACnet (Building Automation and Control Networks) ist das verbreiteste Protokoll in der Gebäudeautomation. Vision kommuniziert über BACnet/IP mit Ihren Automationsstationen.

Feld	Beschreibung
Name	Bezeichnung der Schnittstelle
Netzwerk Nummer	BACnet-Netzwerknummer (0 = lokales Netzwerk)
UDP Port	Port für BACnet/IP-Kommunikation (Standard: 47808)
COV/Reading	Aktiviert Change-of-Value-Subscriptions für ereignisbasierte Wertübertragung

Device Discovery ermöglicht das automatische Erkennen von BACnet-Geräten im Netzwerk. Aktivieren Sie Range, um einen Bereich von Device-IDs zu scannen, oder fügen Sie einzelne Device-Nummern hinzu.

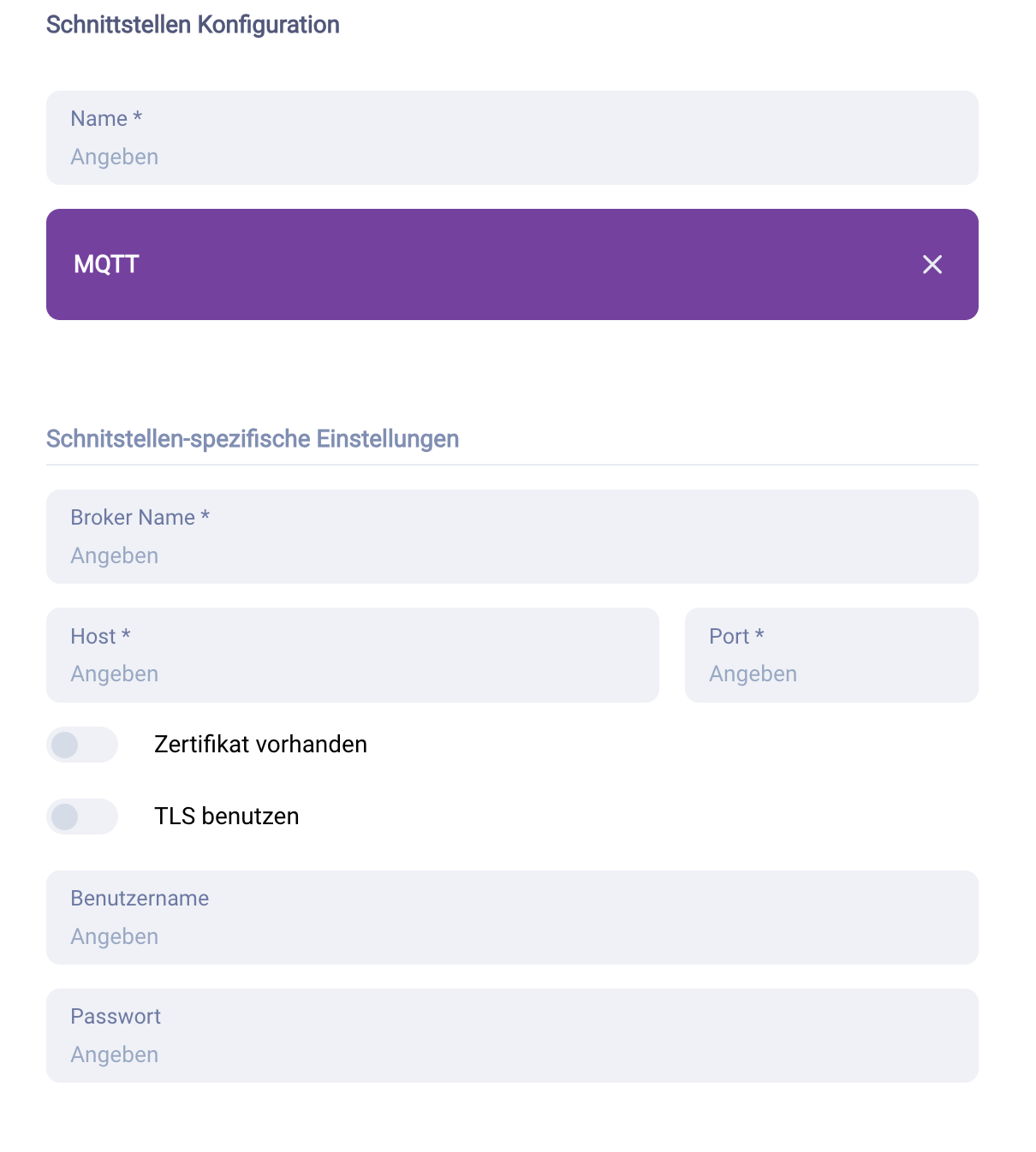

MQTT

MQTT ist ein leichtgewichtiges Nachrichtenprotokoll für IoT-Geräte. Die Kommunikation erfolgt über einen zentralen Broker, der Nachrichten zwischen Publishern und Subscribern vermittelt.

Feld	Beschreibung
Name	Bezeichnung der Schnittstelle
Broker Name	Name des MQTT-Brokers
Host	Hostname oder IP-Adresse des Brokers
Port	Port für die Verbindung (Standard: 1883, mit TLS: 8883)
Zertifikat vorhanden	Aktiviert Zertifikatsauthentifizierung
TLS benutzen	Aktiviert verschlüsselte Verbindung
Benutzername / Passwort	Zugangsdaten für die Authentifizierung

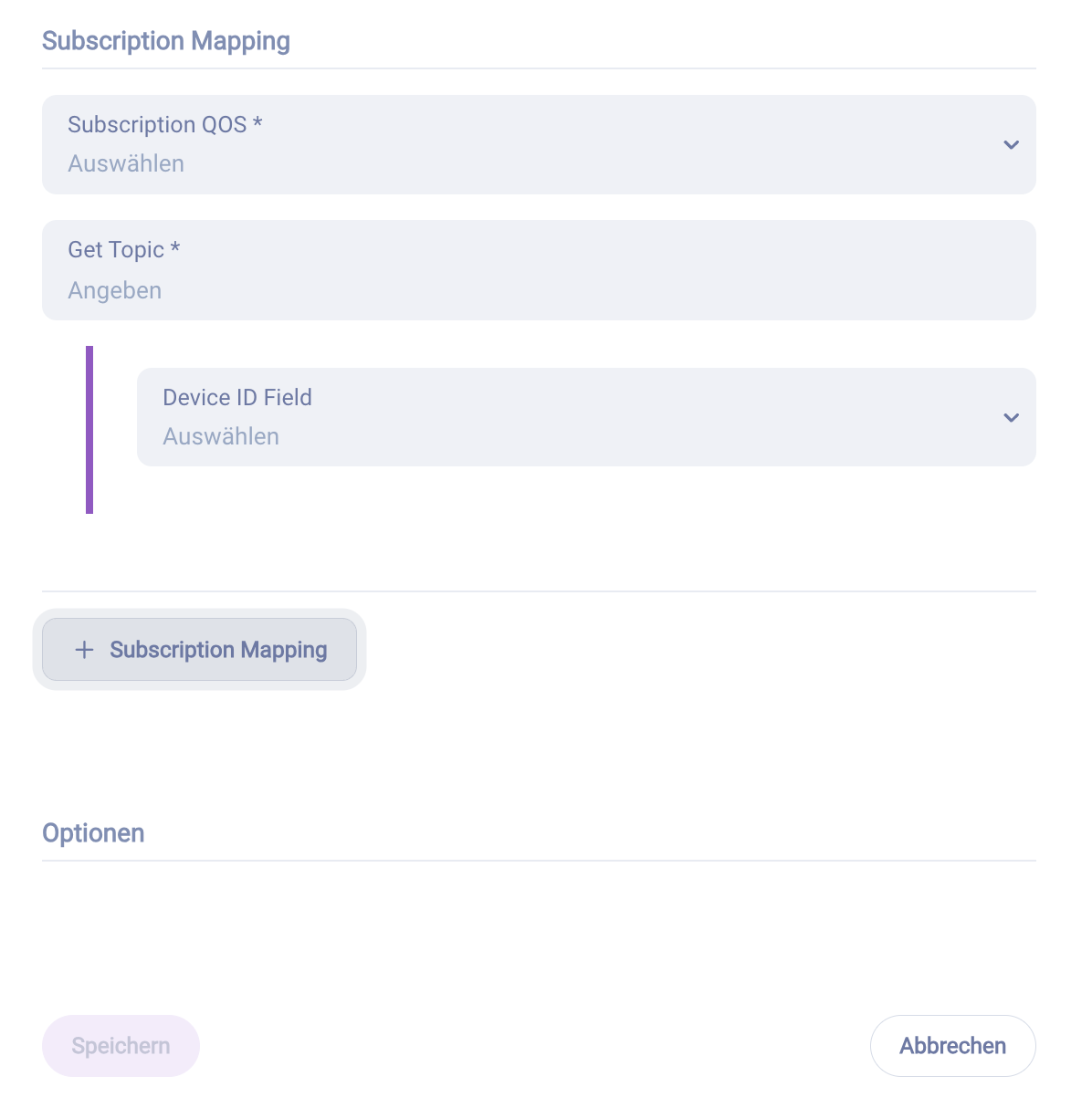

Subscription Mapping definiert, wie eingehende MQTT-Nachrichten auf Datenpunkte abgebildet werden.

Feld	Beschreibung
Subscription QOS	Quality of Service Level (0, 1 oder 2)
Get Topic	MQTT-Topic für eingehende Nachrichten
Device ID Field	JSON-Feld zur Identifikation des Geräts

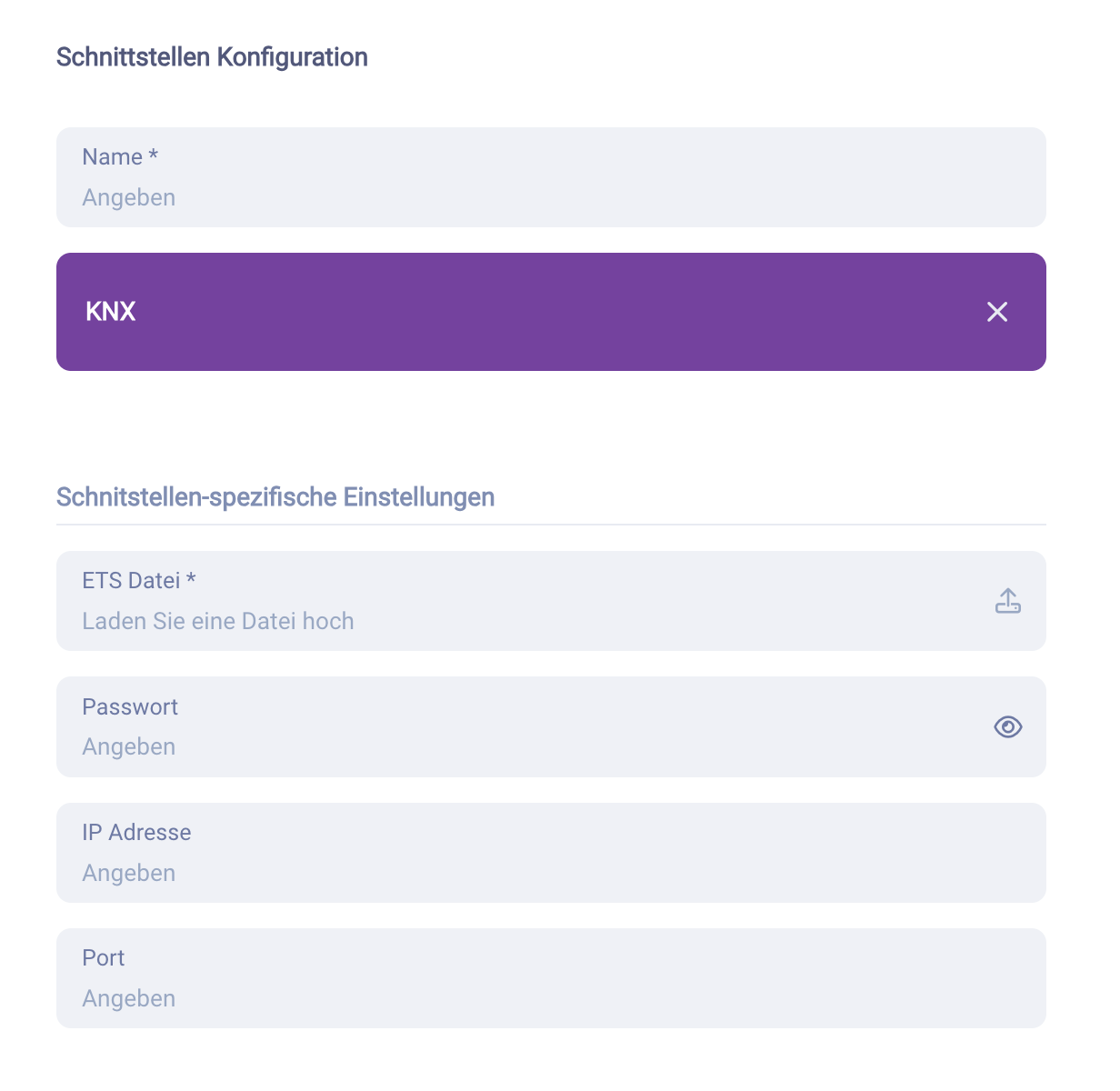

KNX

KNX ist ein standardisiertes Bussystem für die Haus- und Gebäudesystemtechnik. Die Konfiguration erfolgt über den Import einer ETS-Projektdatei.

Feld	Beschreibung
Name	Bezeichnung der Schnittstelle
ETS Datei	KNX-Projektdatei aus der ETS-Software (.knxproj)
Passwort	Passwort der ETS-Projektdatei (falls gesetzt)
IP Adresse	IP-Adresse des KNX/IP-Gateways
Port	Port für die Kommunikation

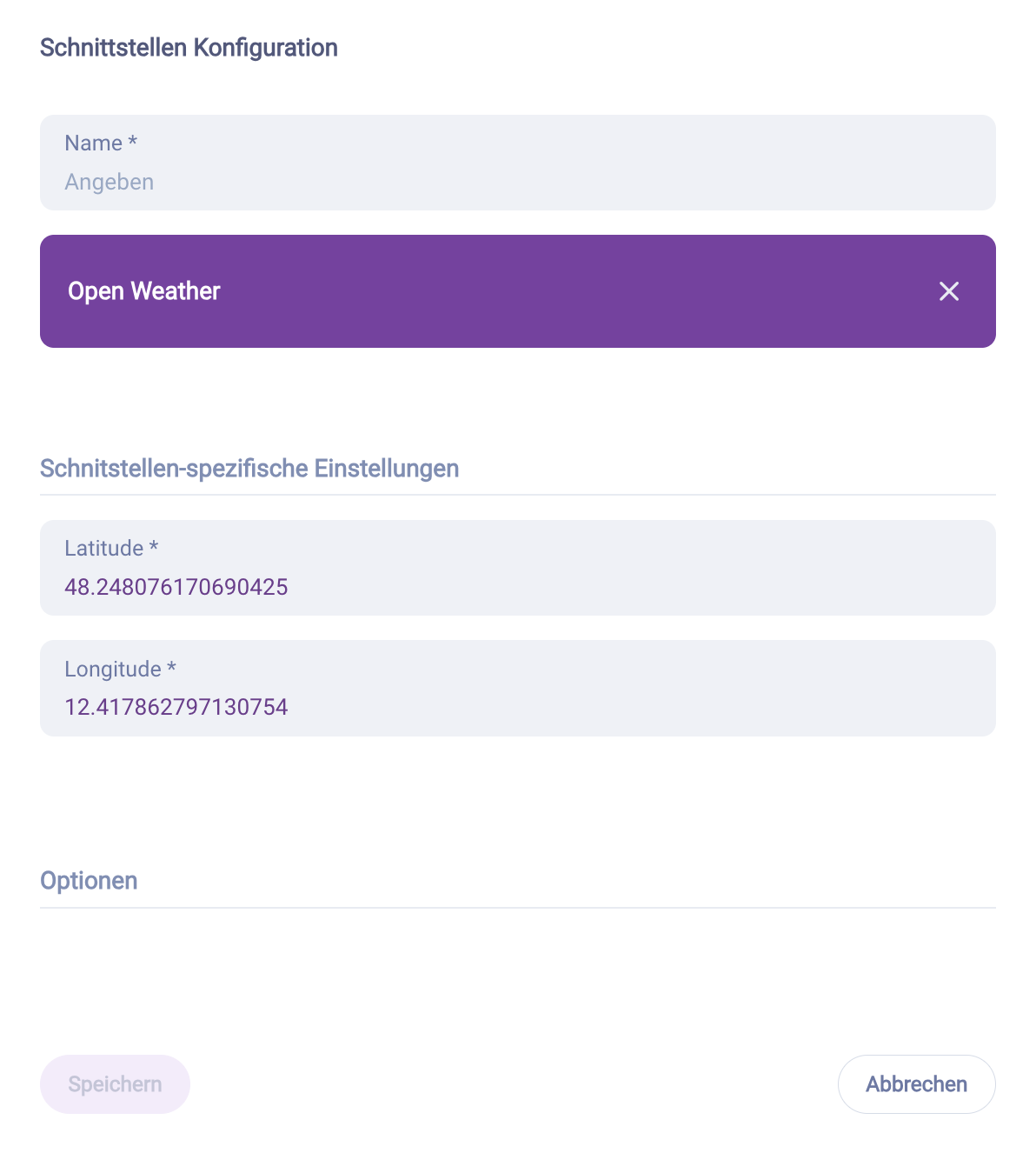

Open Weather

Die Open Weather Schnittstelle bezieht Wetterdaten für den Standort Ihrer Liegenschaft. Diese Daten können für wetterabhängige Steuerungen und Analysen genutzt werden.

Feld	Beschreibung
Name	Bezeichnung der Schnittstelle
Latitude	Breitengrad des Standorts
Longitude	Längengrad des Standorts

Geräte

Ein Gerät repräsentiert eine physische oder logische Einheit, die über eine Schnittstelle erreichbar ist. Die verfügbaren Eigenschaften hängen vom Schnittstellentyp ab.

BACnet-Geräte

BACnet-Geräte werden automatisch durch Device Discovery erkannt. Die Geräteeigenschaften entsprechen den Standard-Properties des BACnet-Protokolls.

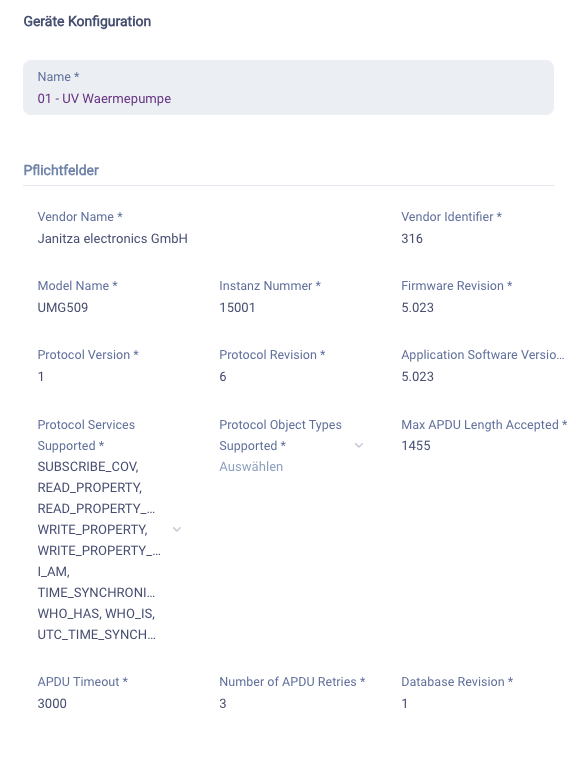

Pflichtfelder:

Feld	Beschreibung
Name	Bezeichnung des Geräts in Vision
Vendor Name	Herstellername
Vendor Identifier	Hersteller-ID gemäß ASHRAE-Registrierung
Model Name	Modellbezeichnung
Instanz Nummer	Eindeutige BACnet Device-ID
Firmware Revision	Firmware-Version des Geräts
Protocol Version / Protocol Revision	Unterstützte BACnet-Protokollversion
Application Software Version	Version der Anwendungssoftware
Protocol Services Supported	Vom Gerät unterstützte BACnet-Services
Protocol Object Types Supported	Vom Gerät unterstützte Objekttypen
Max APDU Length Accepted	Maximale Größe der Protokolldateneinheit
APDU Timeout	Timeout für Protokollanfragen in Millisekunden
Number of APDU Retries	Anzahl der Wiederholungsversuche
Database Revision	Revisionsnummer der Gerätedatenbank

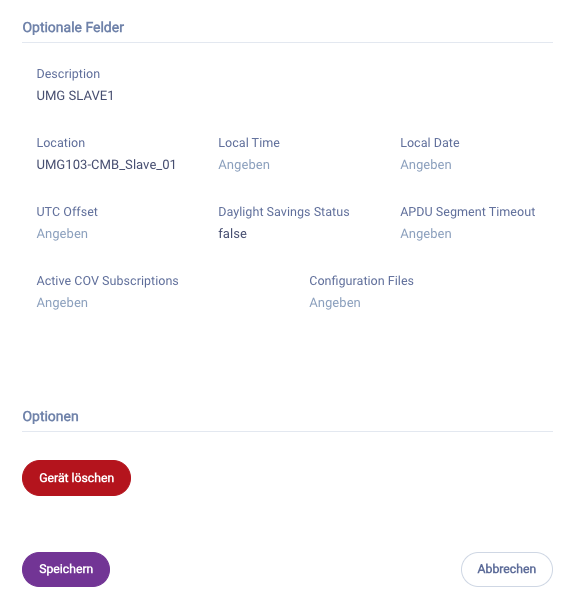

Optionale Felder:

Feld	Beschreibung
Description	Beschreibung des Geräts
Location	Standort des Geräts
Local Time / Local Date	Lokale Zeit und Datum des Geräts
UTC Offset	Zeitzonenverschiebung
Daylight Savings Status	Sommerzeit aktiv
APDU Segment Timeout	Timeout für segmentierte Übertragungen
Active COV Subscriptions	Aktive Change-of-Value-Abonnements
Configuration Files	Konfigurationsdateien des Geräts

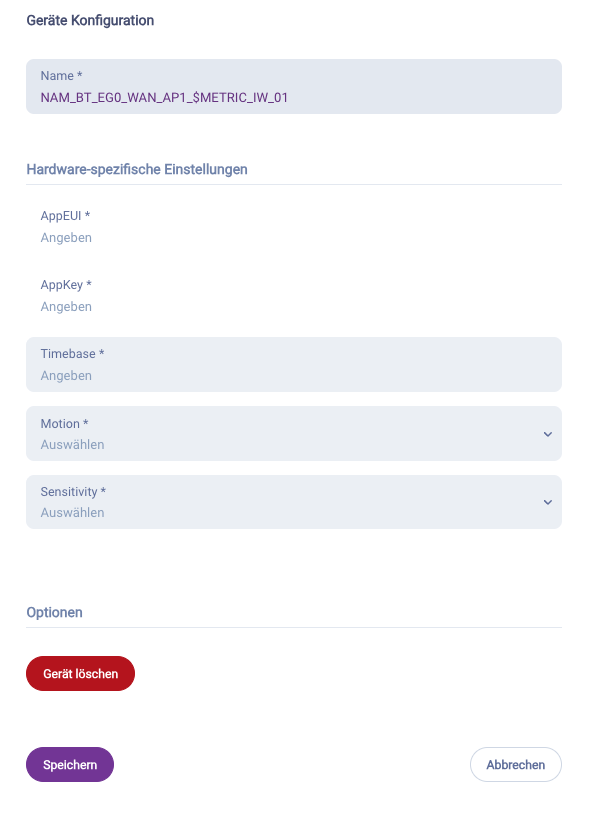

LoRaWAN-Geräte (ELSYS)

LoRaWAN-Geräte wie ELSYS-Sensoren kommunizieren über ein Low-Power Wide-Area Network.

Feld	Beschreibung
Name	Bezeichnung des Geräts
AppEUI	Application Extended Unique Identifier
AppKey	Application Key für die Verschlüsselung
Timebase	Zeitbasis für die Datenübertragung
Motion	Konfiguration der Bewegungserkennung
Sensitivity	Empfindlichkeit der Sensoren

Objekte

Objekte sind die einzelnen Datenpunkte eines Geräts. Je nach Gerätetyp stehen unterschiedliche Objekttypen zur Verfügung.

BACnet-Objekte

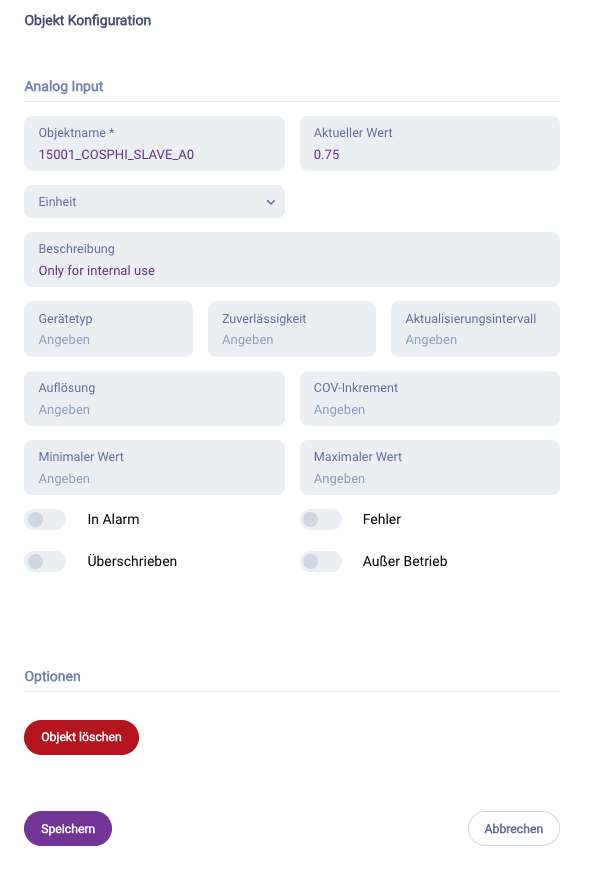

BACnet definiert verschiedene Objekttypen wie Analog Input, Analog Output, Binary Input, Binary Value und viele weitere. Das folgende Beispiel zeigt ein Analog Input Objekt.

Feld	Beschreibung
Objektname	Eindeutiger Name des Objekts
Aktueller Wert	Momentaner Messwert
Einheit	Physikalische Einheit des Werts
Beschreibung	Beschreibung des Objekts
Gerätetyp	Typ des zugehörigen physischen Geräts
Zuverlässigkeit	Zuverlässigkeitsstatus des Werts
Aktualisierungsintervall	Intervall für Wertaktualisierungen
Auflösung	Auflösung des Messgeräts
COV-Inkrement	Schwellwert für Change-of-Value-Benachrichtigungen
Minimaler Wert / Maximaler Wert	Wertebereich

Statusflags:

Flag	Beschreibung
In Alarm	Alarmzustand aktiv
Fehler	Fehlerzustand erkannt
Überschrieben	Wert wurde manuell überschrieben
Außer Betrieb	Objekt ist außer Betrieb

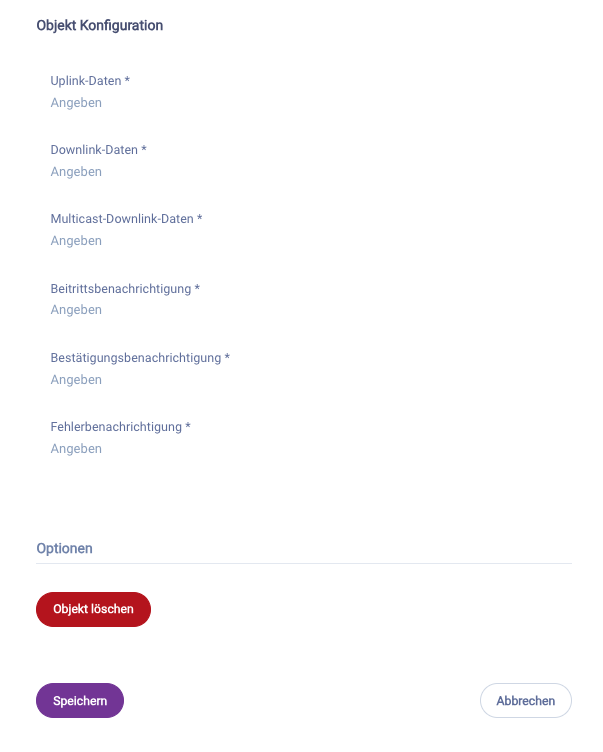

LoRaWAN-Objekte

LoRaWAN-Objekte repräsentieren die Kommunikationskanäle eines Sensors.

Feld	Beschreibung
Uplink-Daten	Daten vom Sensor zum Server
Downlink-Daten	Daten vom Server zum Sensor
Multicast-Downlink-Daten	Daten an mehrere Sensoren gleichzeitig
Beitrittsbenachrichtigung	Benachrichtigung bei Netzwerkbeitritt
Bestätigungsbenachrichtigung	Bestätigung empfangener Nachrichten
Fehlerbenachrichtigung	Benachrichtigung bei Kommunikationsfehlern

Geräte und Objekte verwalten

Klicken Sie auf ein Gerät oder Objekt in der Liste, um die Detailansicht zu öffnen. Dort können Sie die Eigenschaften einsehen und bearbeiten.

Wichtig

Das Löschen eines Geräts entfernt auch alle zugehörigen Objekte und deren Verknüpfungen zu Datenpunkten.
