Datenpunktprofile

Erfahren Sie, wie Sie eine Datenpunkt-Konfiguration erstellen und individuell anpassen.

1. Location

Sie befinden sich unter "Konfigurationen" in "Datenpunkt Konfiguration".

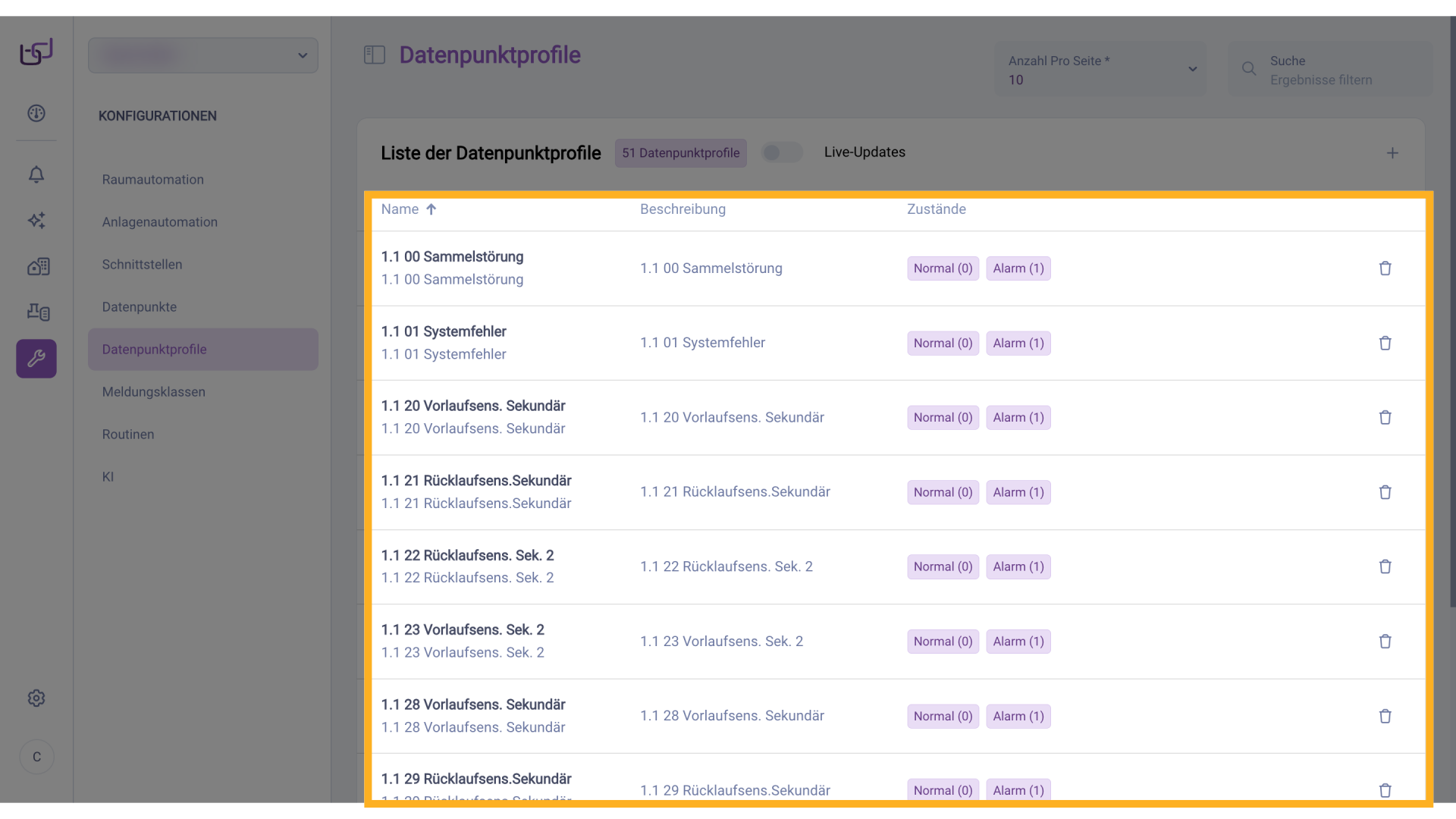

2. Default Daten Konfiguration

Standardmäßig sind bereits einige Datenpunkt-Konfigurationen vorhanden. Diese können Sie durch Anklicken individuell anpassen oder durch Klick auf das Mülleimer-Symbol löschen.

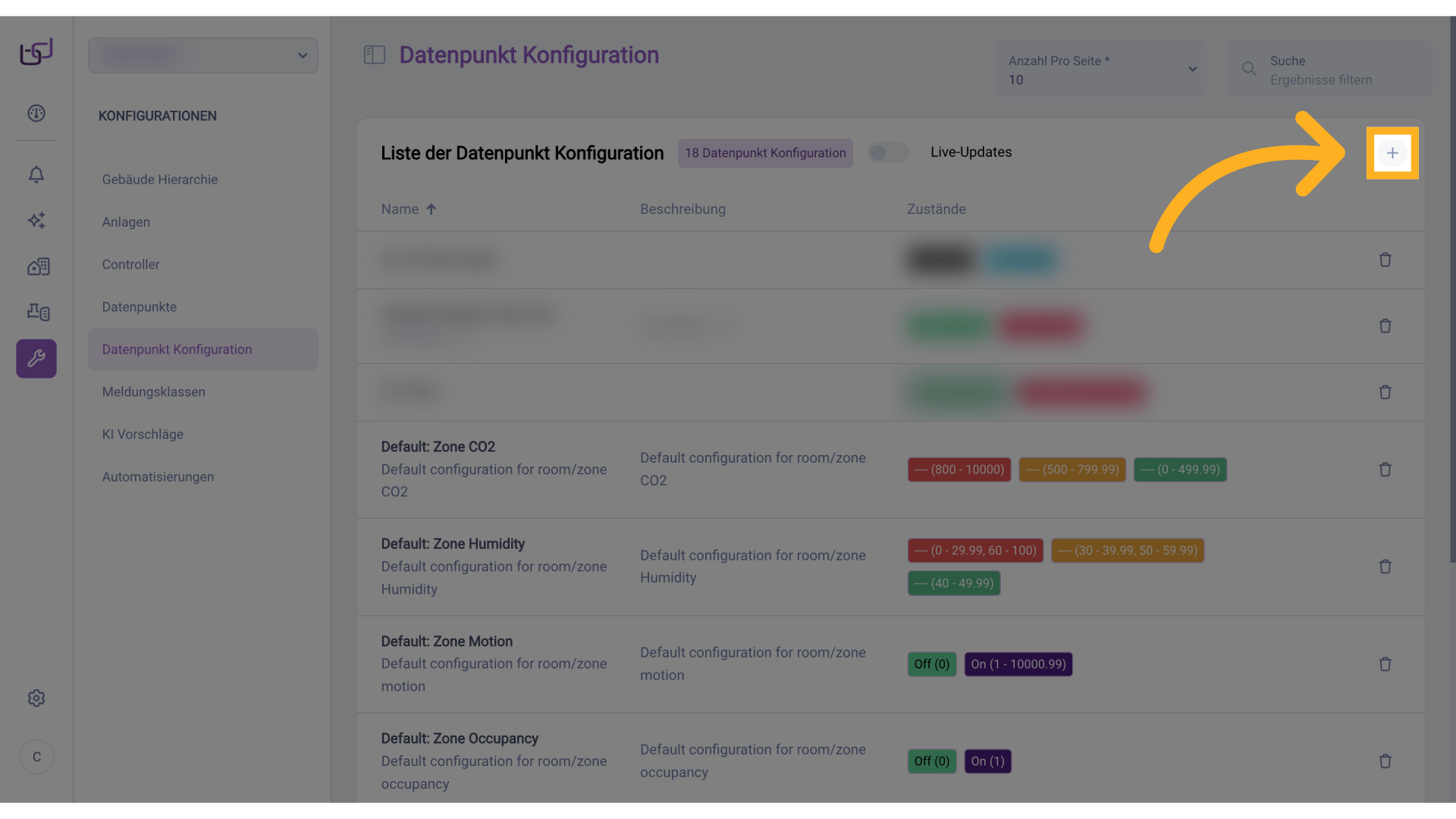

3. Neue Datenpunkt Konfiguration

Nach Klick auf das „+"-Symbol öffnet sich am linken Bildschirmrand ein Eingabefenster zur Erstellung der Datenpunkt-Konfiguration.

4. Namen angeben

Vergeben Sie zunächst einen Namen. In diesem Beispiel konfigurieren wir eine Statusanzeige, die kennzeichnet, ob eine Tür geöffnet oder geschlossen ist.

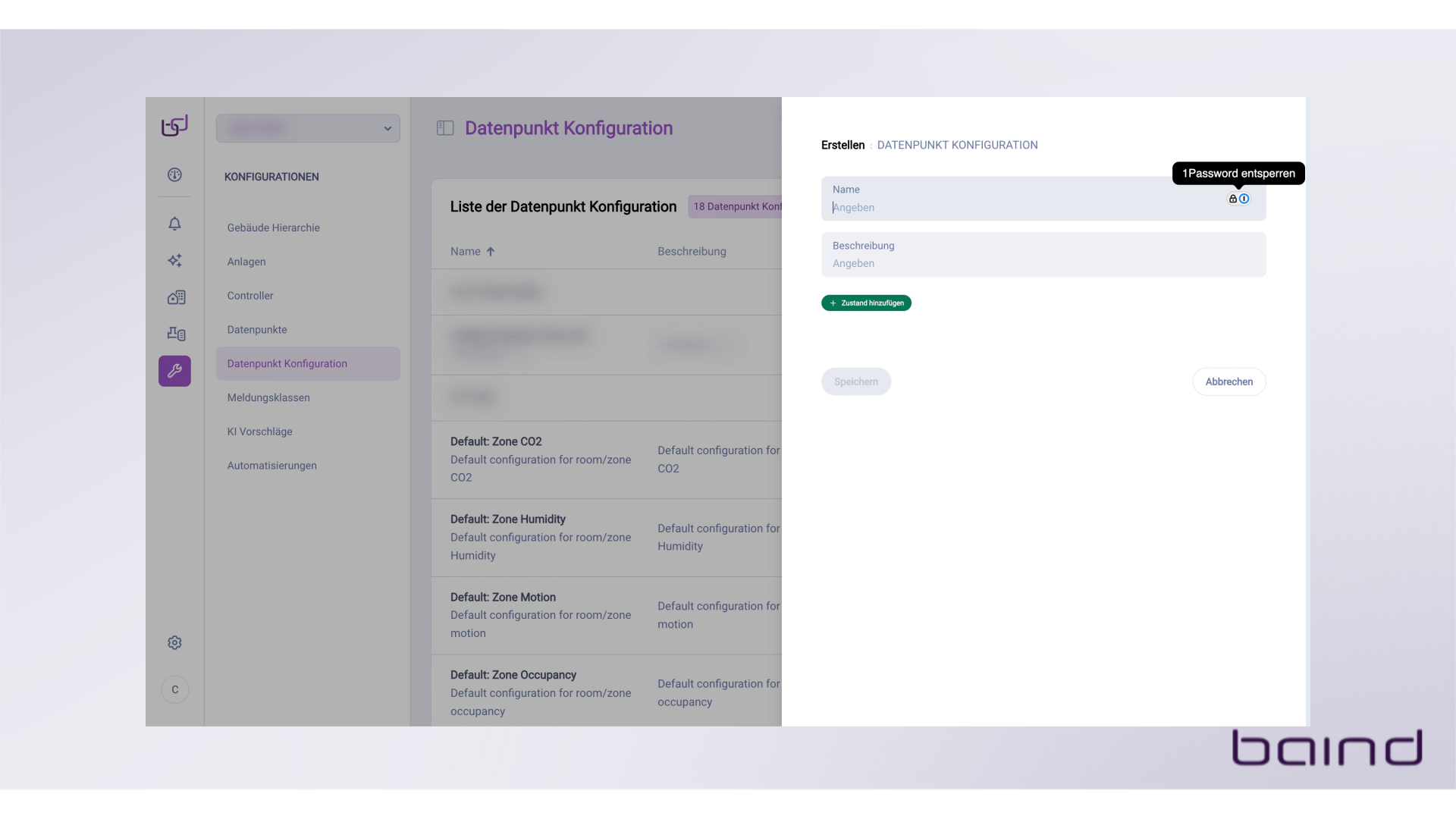

5. Beschreibung angeben

Optional können Sie den Zweck der Datenpunkt-Konfiguration zusätzlich im Feld „Beschreibung" angeben.

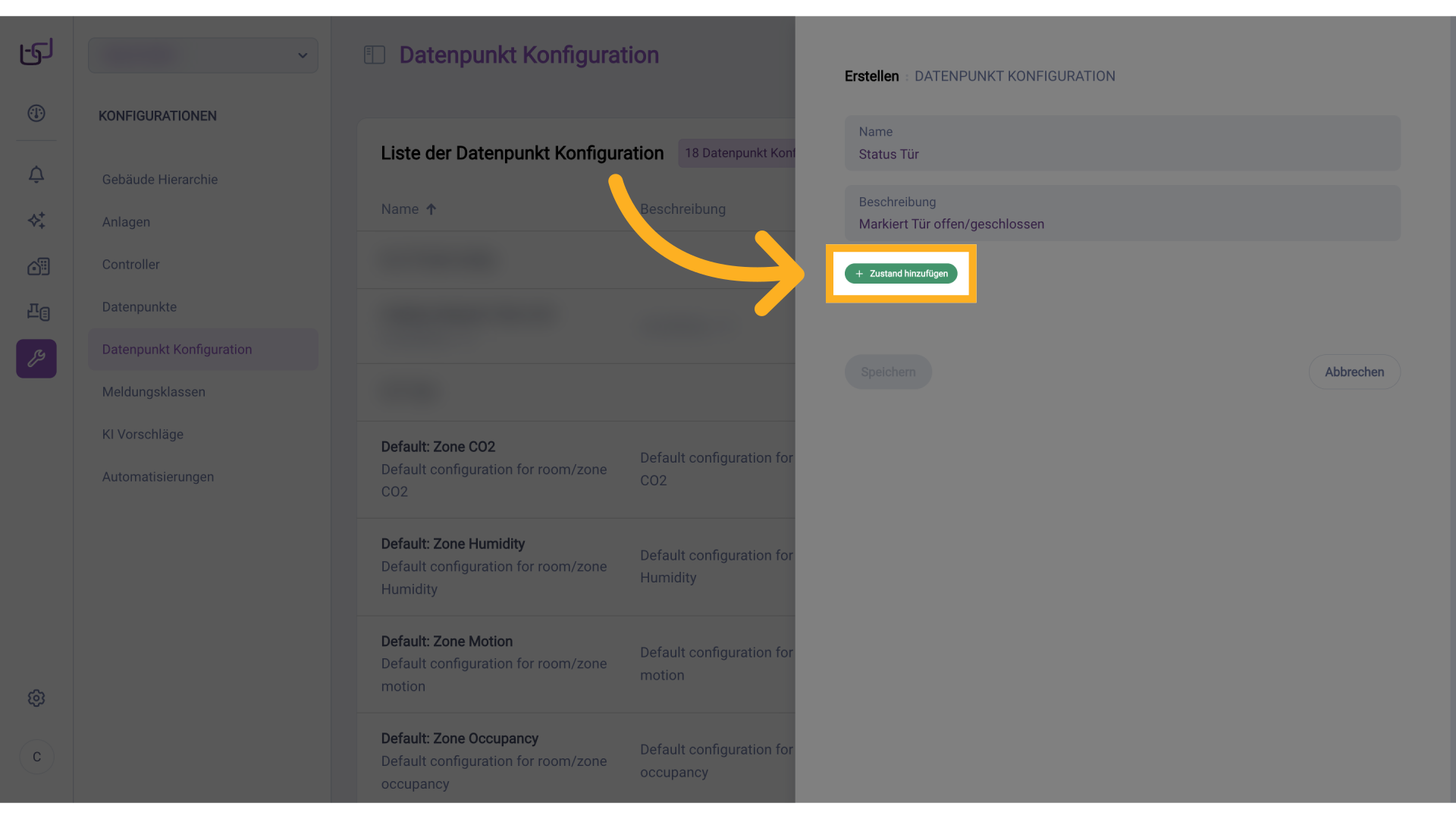

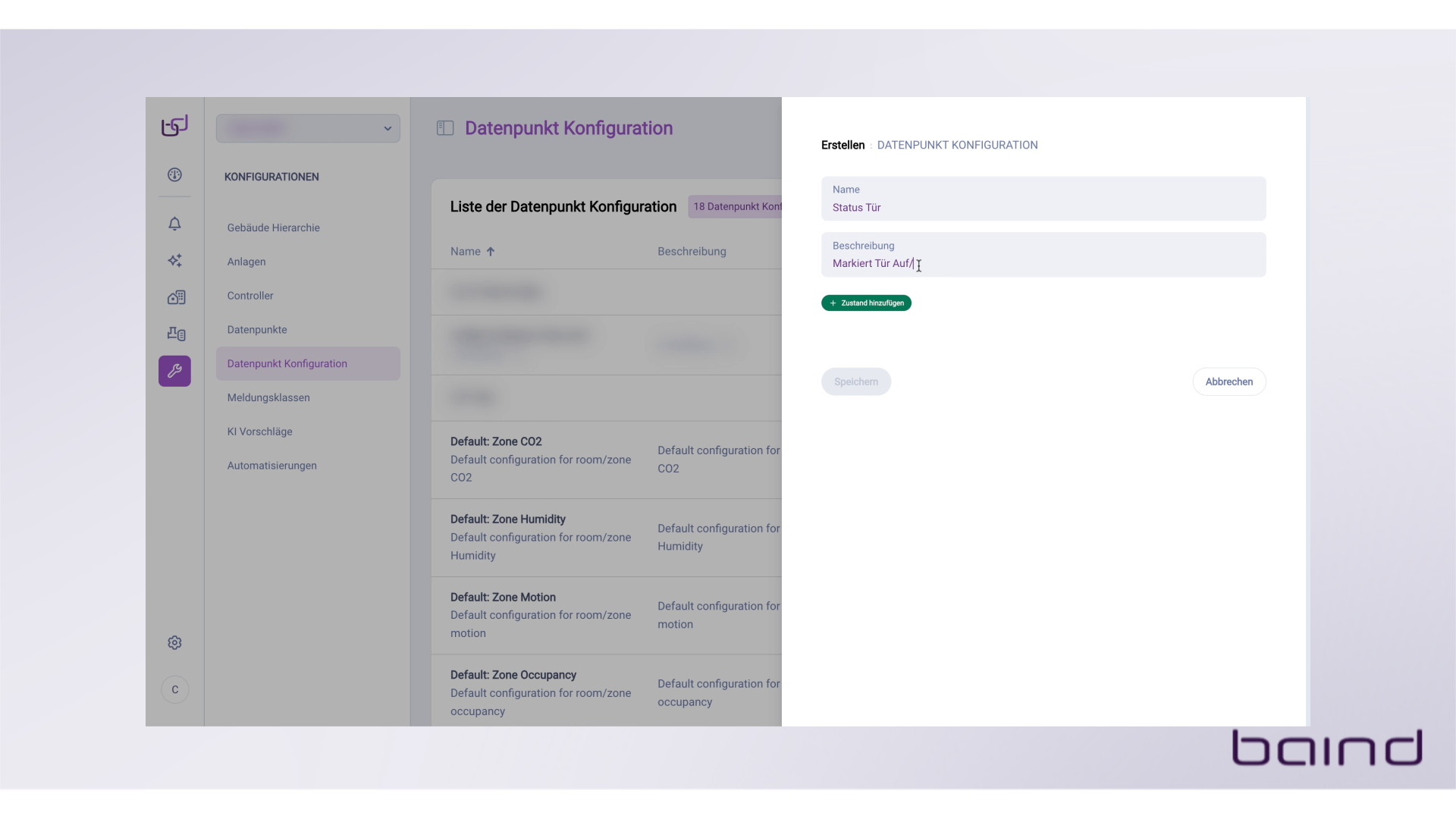

6. Zustand hinzufügen

Klicken Sie nun auf „Zustand hinzufügen", um die Konfiguration weiter zu spezifizieren.

7. Wert angeben

Geben Sie nun einen konkreten Wert oder einen Wertebereich an. In diesem Beispiel verwenden wir den Wert 0, da er den Zustand „Tür geschlossen" repräsentiert.

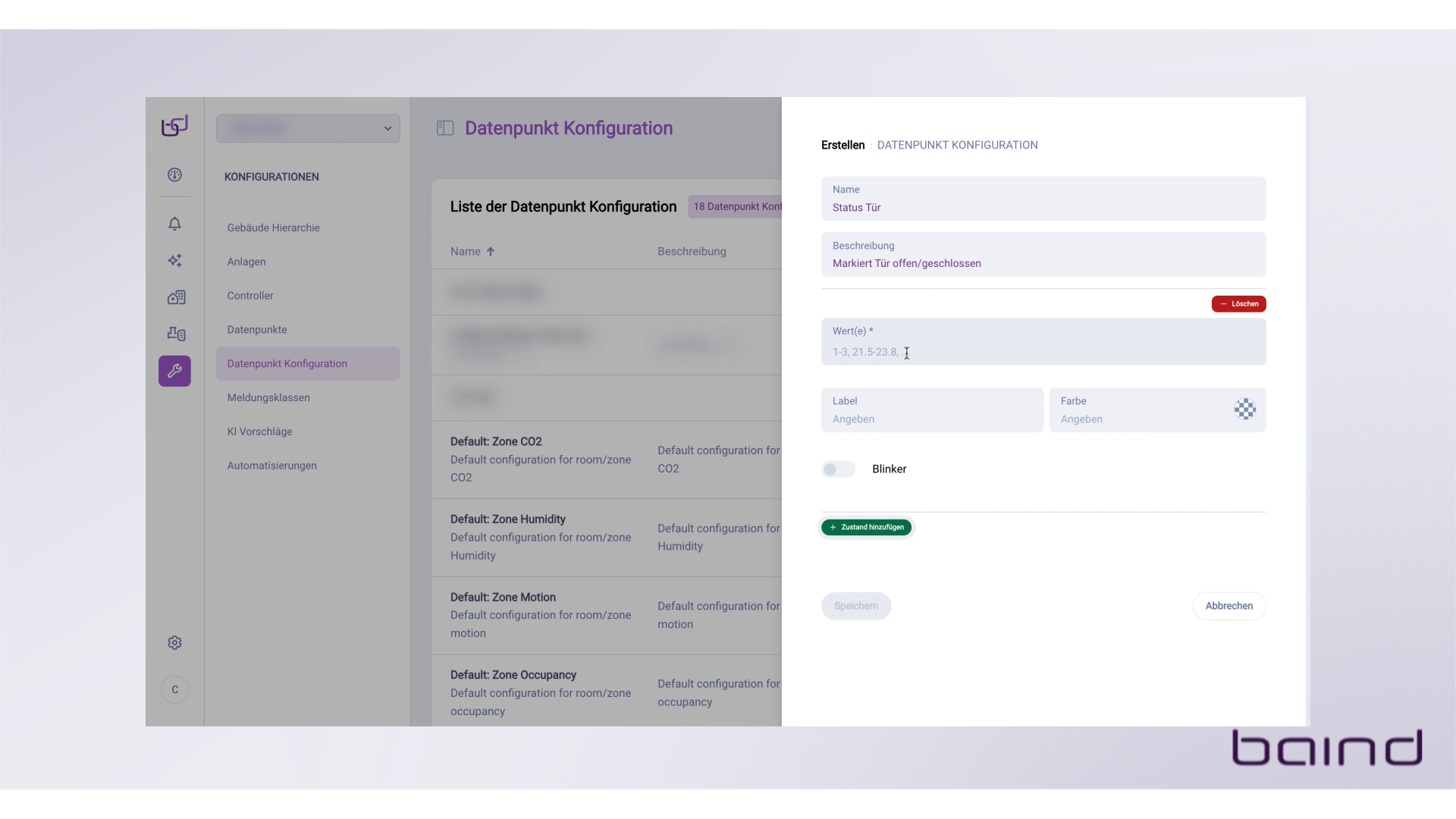

8. Label angeben

Tragen Sie im Feld „Label" die Bezeichnung des Zustands ein – in diesem Fall „geschlossen".

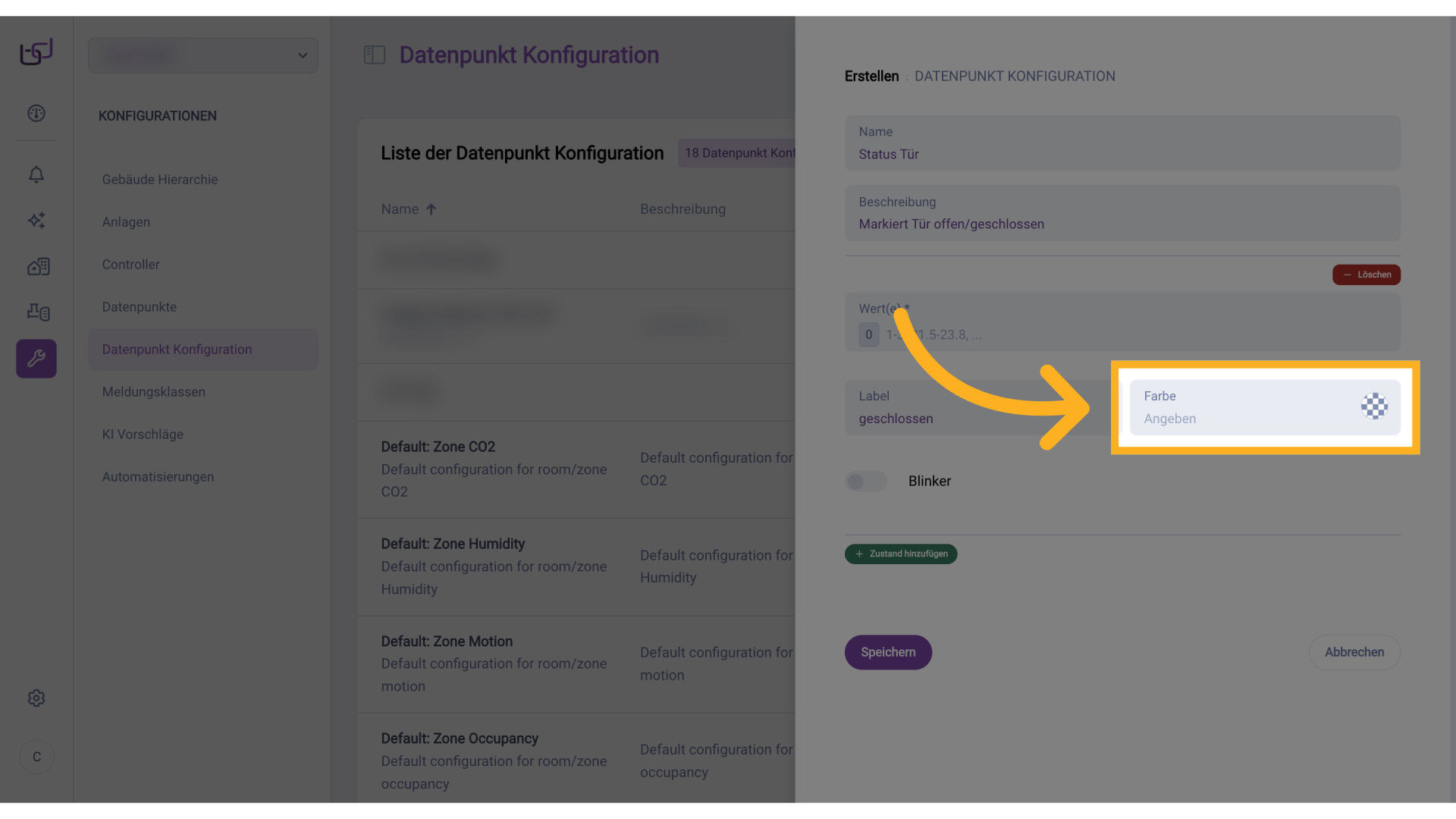

9. Farbe auswählen

Die Farbe der Anzeige für diesen Wert können Sie über einen Klick auf das Feld „Farbe" individuell auswählen.

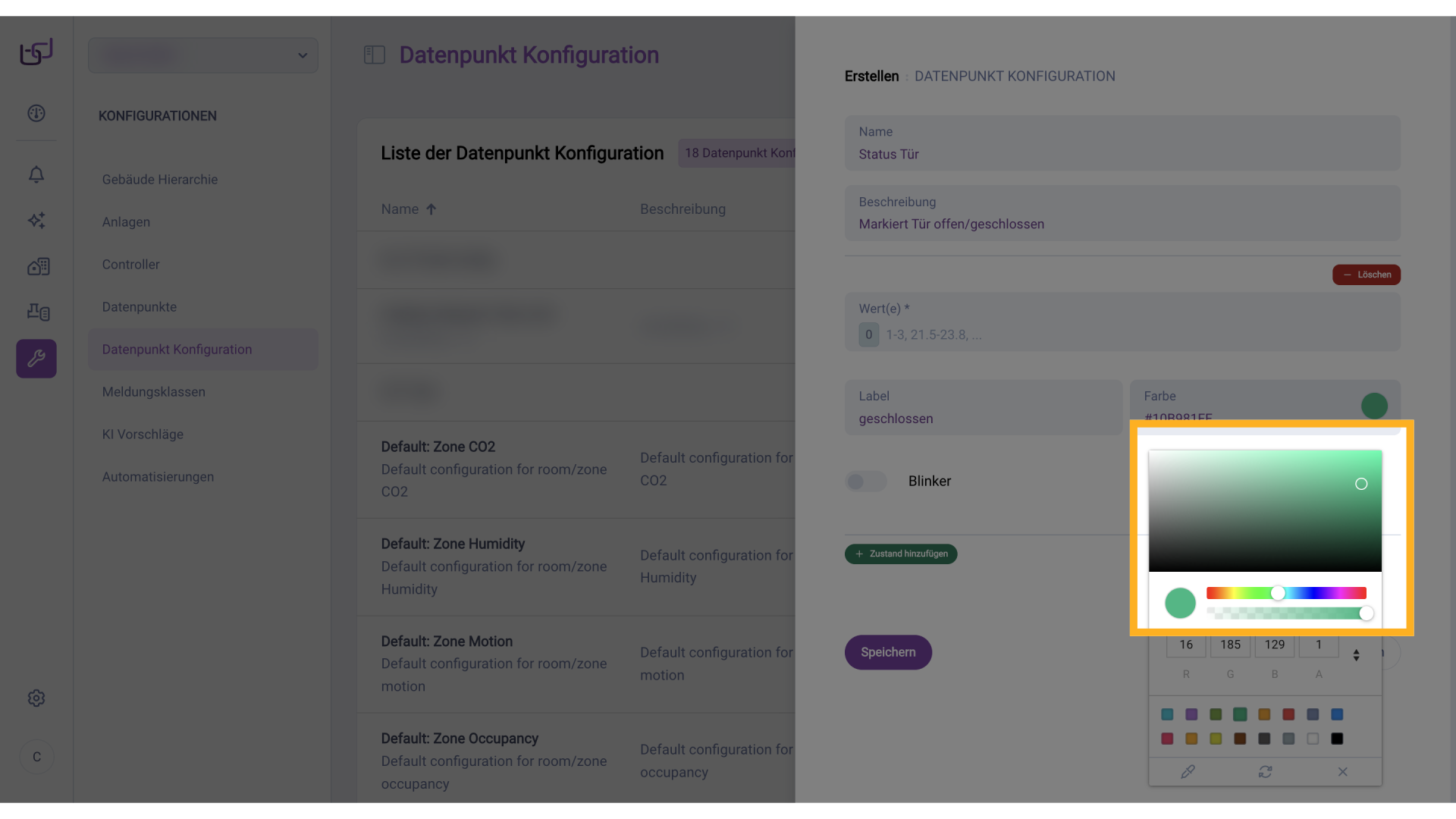

10. Farbe auswählen

Die Farbe kann auf verschiedene Arten ausgewählt werden: entweder durch Klick auf das angezeigte Farbspektrum, das sich mithilfe von Schiebereglern für Farbton und Sättigung anpassen lässt.

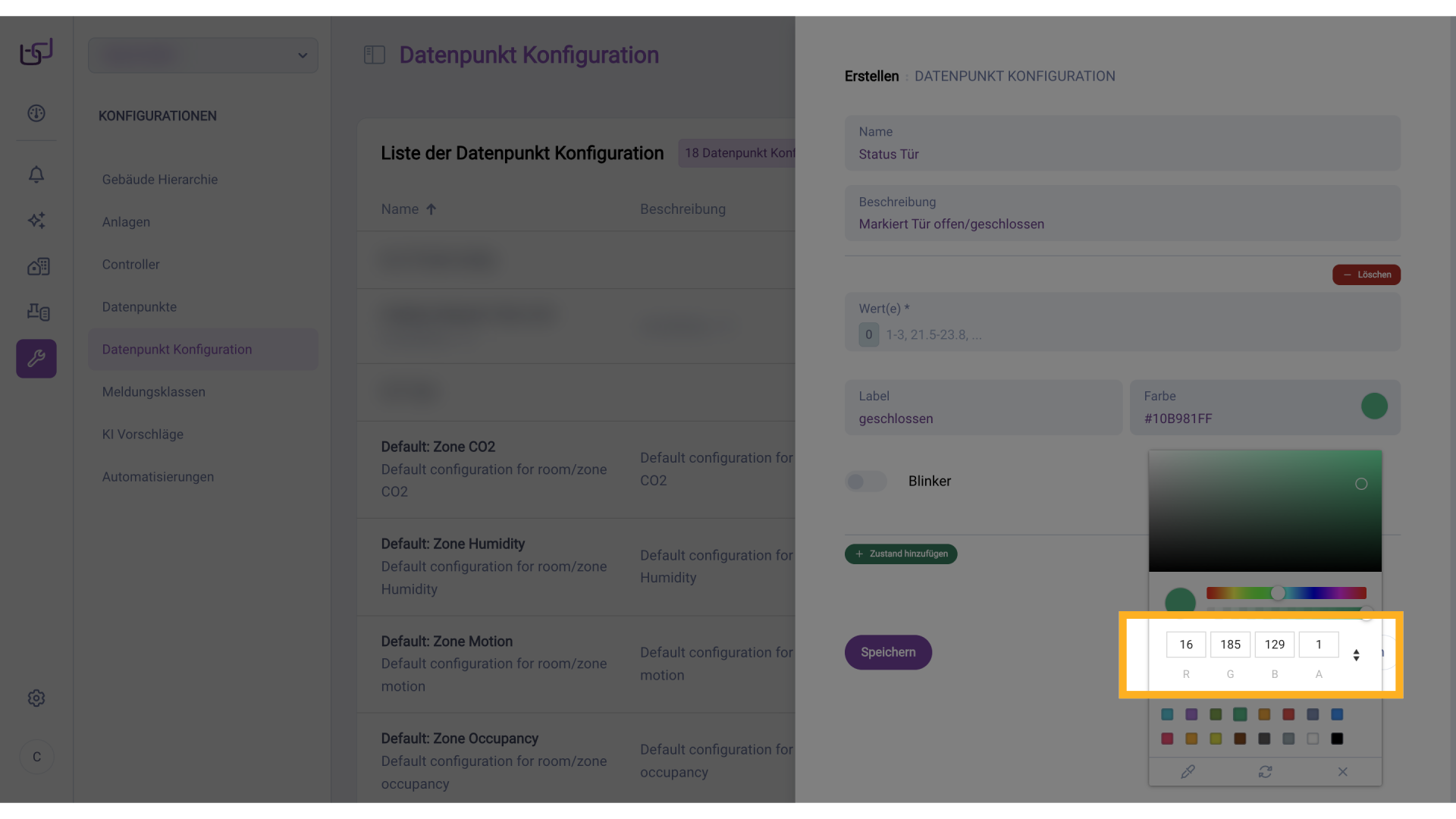

11. Farbe auswählen

Durch direkte Eingabe eines Farbwertes (z. B. als HEX-, RGB- oder HSL-Code).

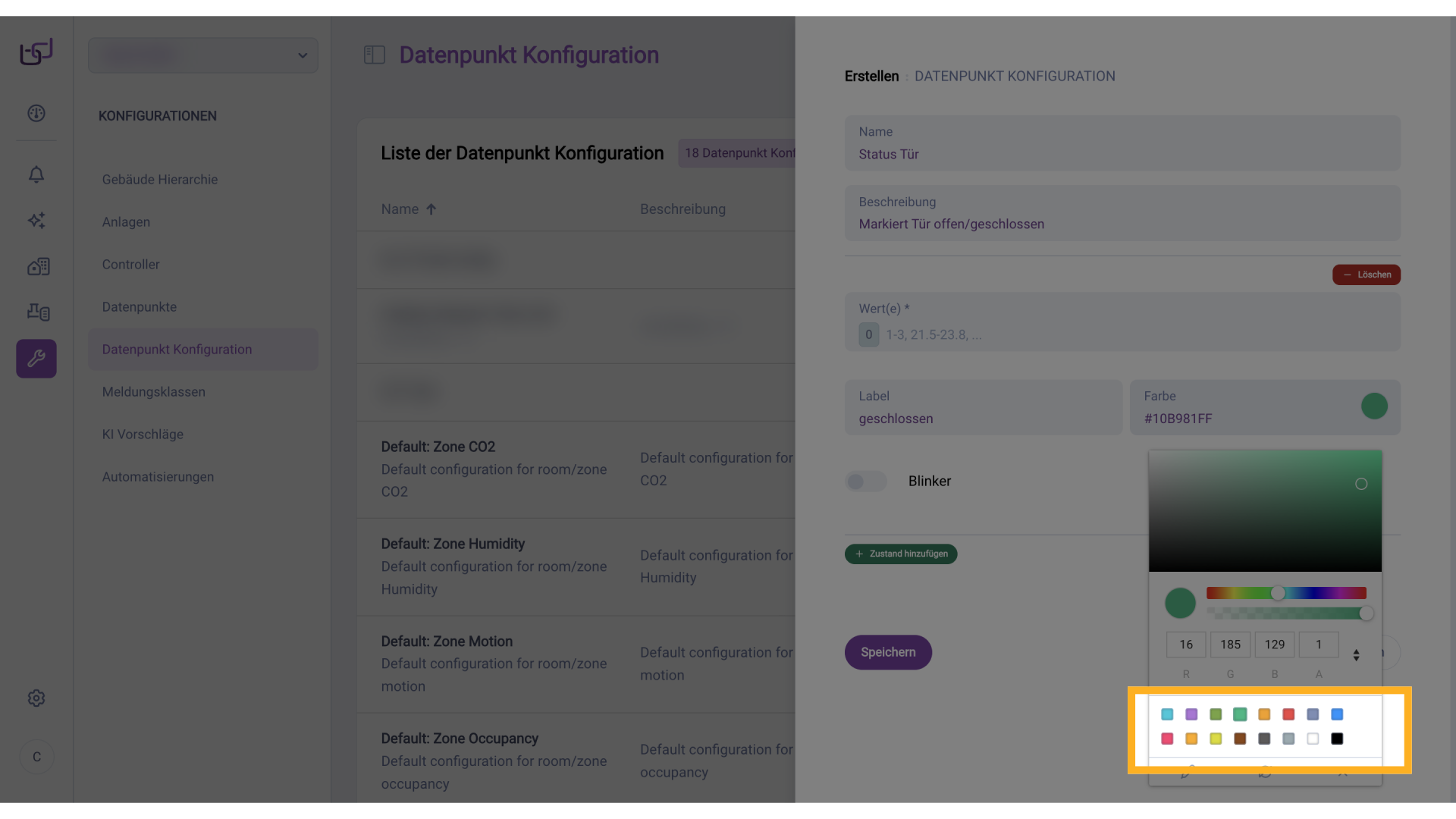

12. Farbe auswählen

Oder durch Auswahl eines vorgefertigten Farbfeldes. In unserem Beispiel klicken wir auf das grüne Farbfeld, da der Zustand „geschlossen" in der Anzeige grün dargestellt werden soll.

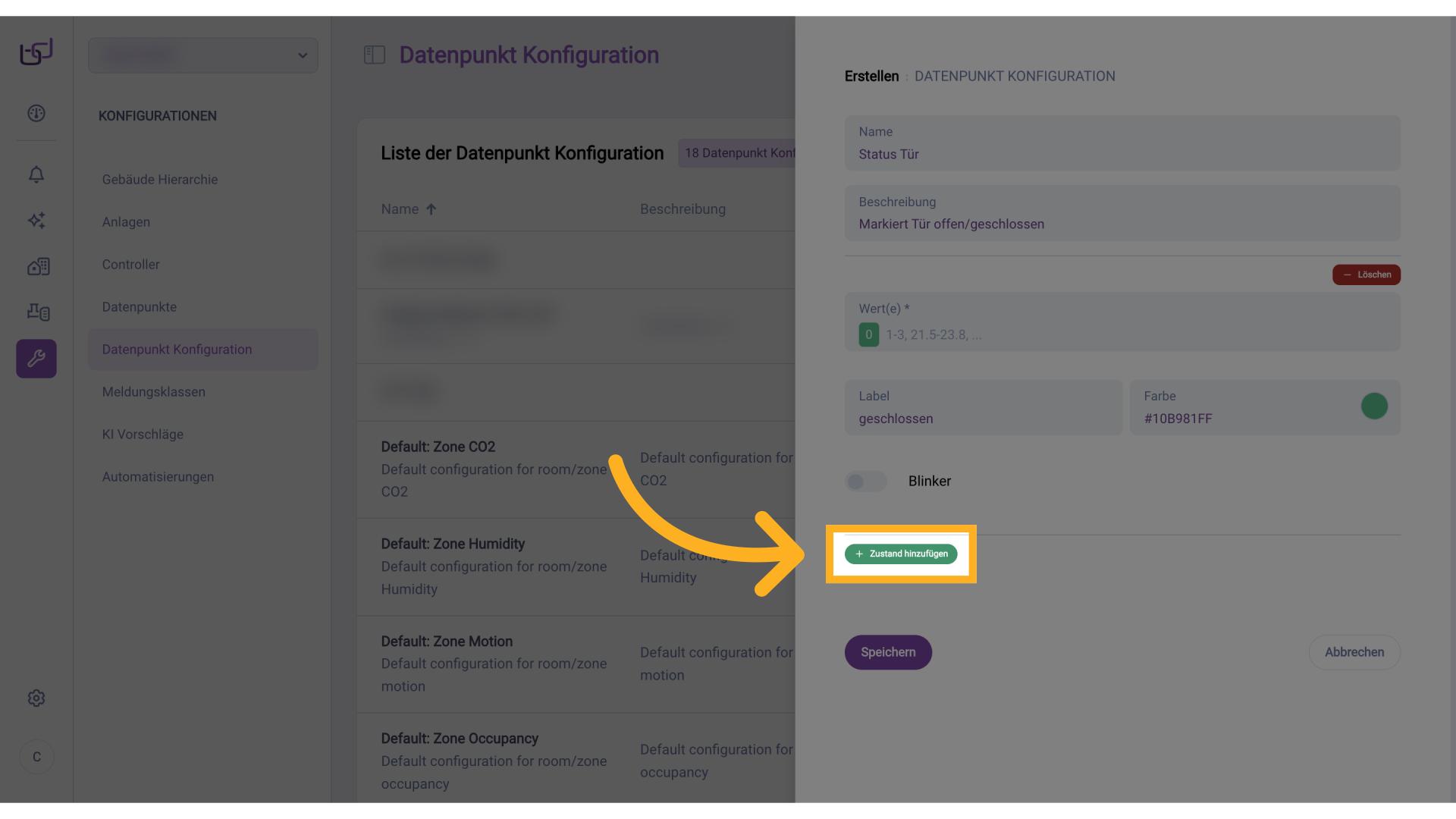

13. Weiteren Zustand hinzufügen

Um einen weiteren Zustand hinzuzufügen, wählen Sie abermals "Zustand hinzufügen" aus.

14. Wert angeben

Geben Sie anschließend erneut einen Wert oder einen Wertebereich ein. In diesem Beispiel verwenden wir den Wert 1, der den Zustand „Tür offen" repräsentiert.

15. Label angeben

Auch dieses Label benennen wir entsprechend – in diesem Fall mit „offen", um den Zustand klar zu kennzeichnen.

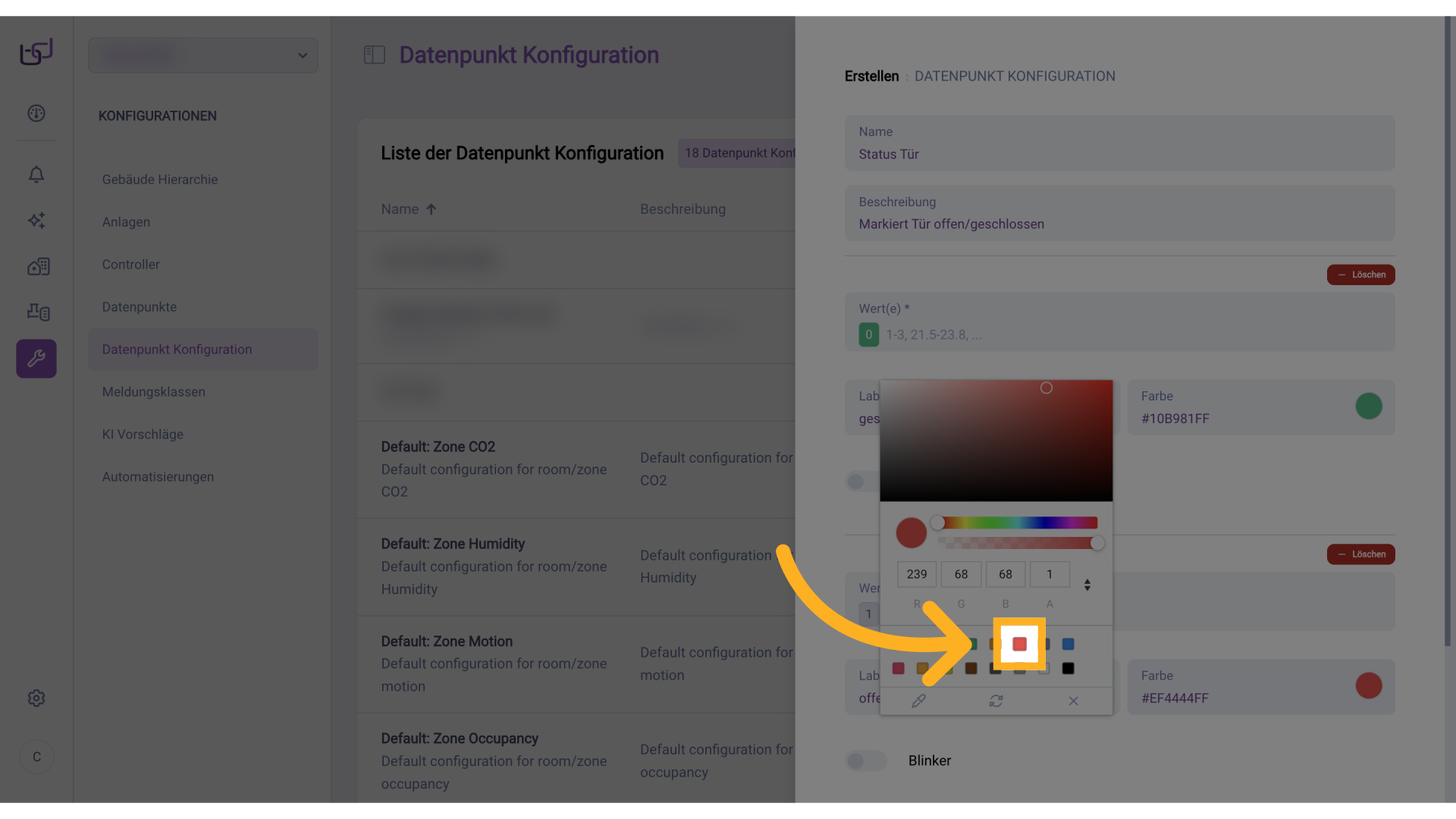

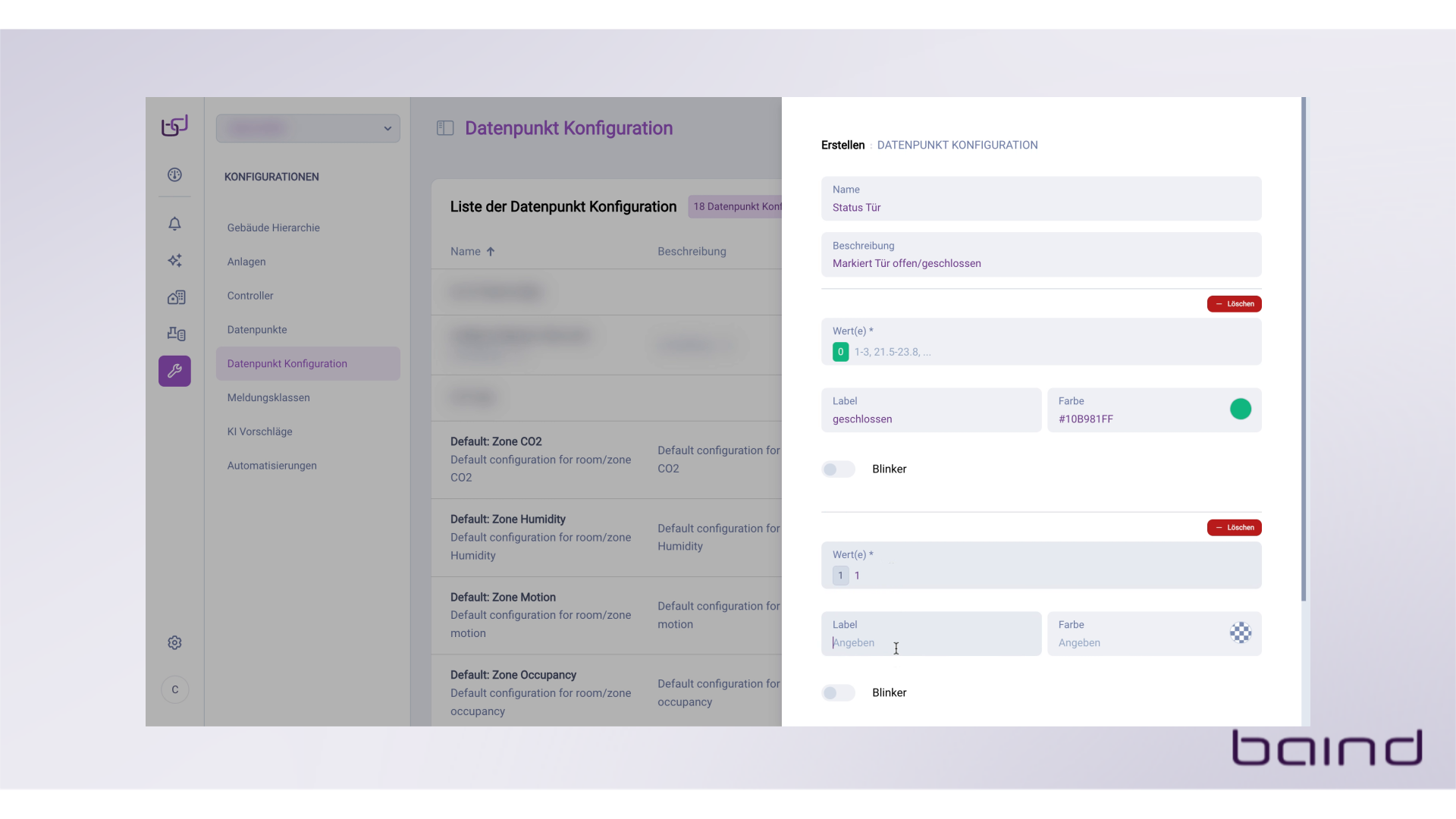

16. Farbe auswählen

Wählen Sie auch hier eine passende Farbe aus. In diesem Beispiel entscheiden wir uns für die Farbe Rot, um den Zustand „offen" visuell hervorzuheben.

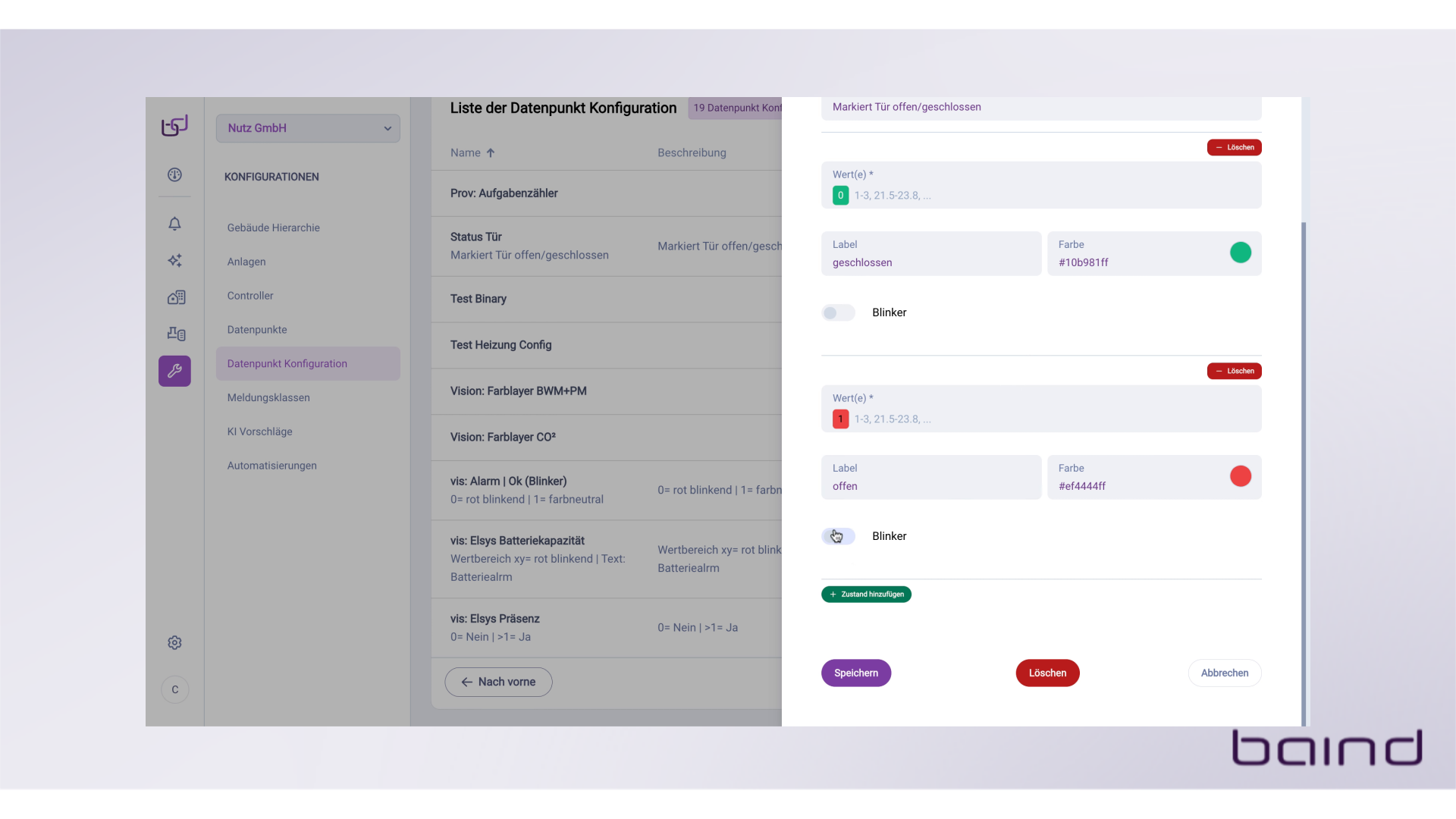

17. Blinker

Wenn Sie den Status des Datenpunkts zusätzlich zur farblichen Markierung durch blinken visuell hervorheben möchten, aktivieren Sie die Option „Blinker" über den entsprechenden Schalter.

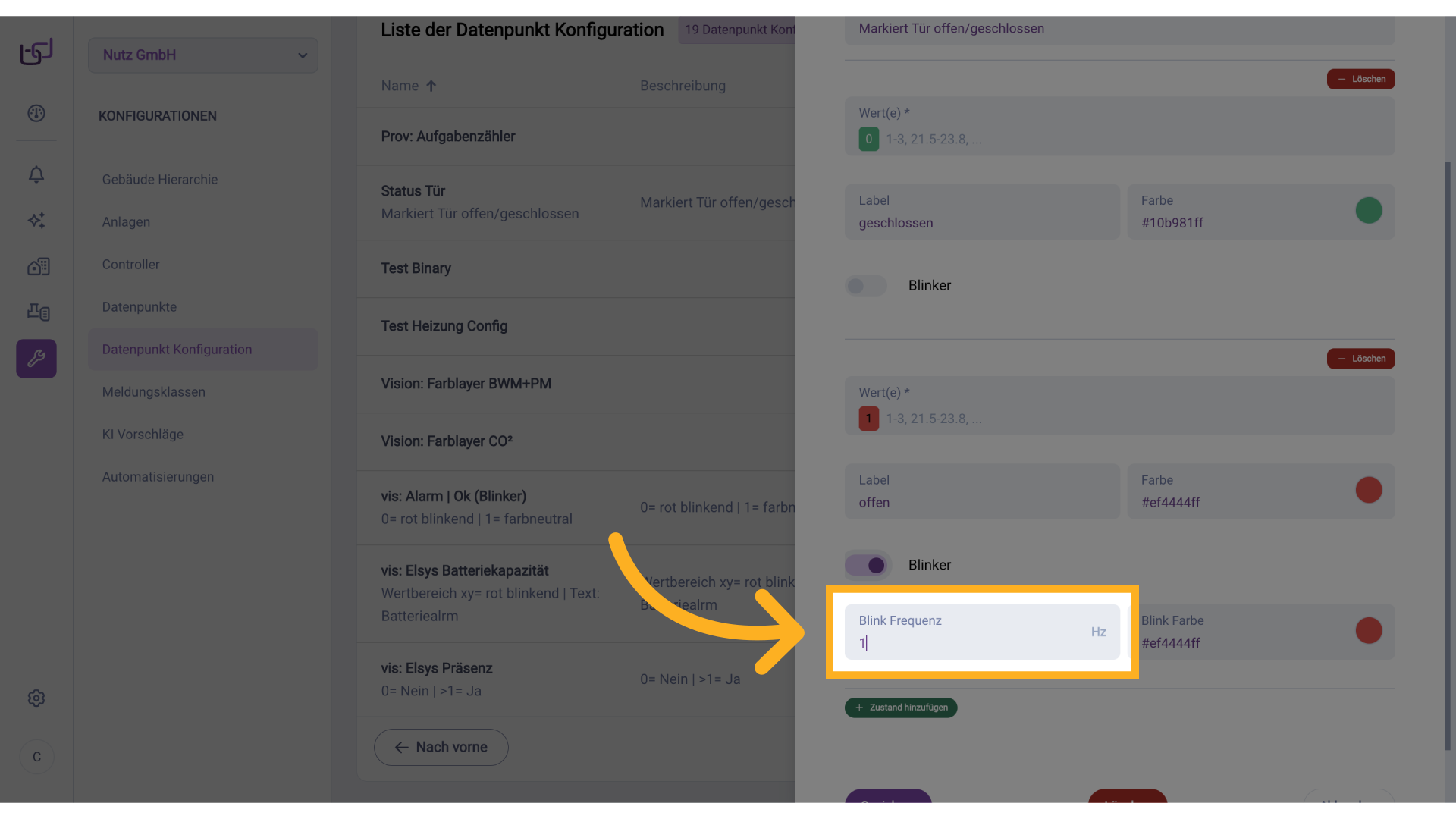

18. Blink Frequenz

Über das Feld „Blink Frequenz" lässt sich die Frequenz des Blinkers in Hertz (Hz) festlegen, also wie schnell die Anzeige blinken soll.

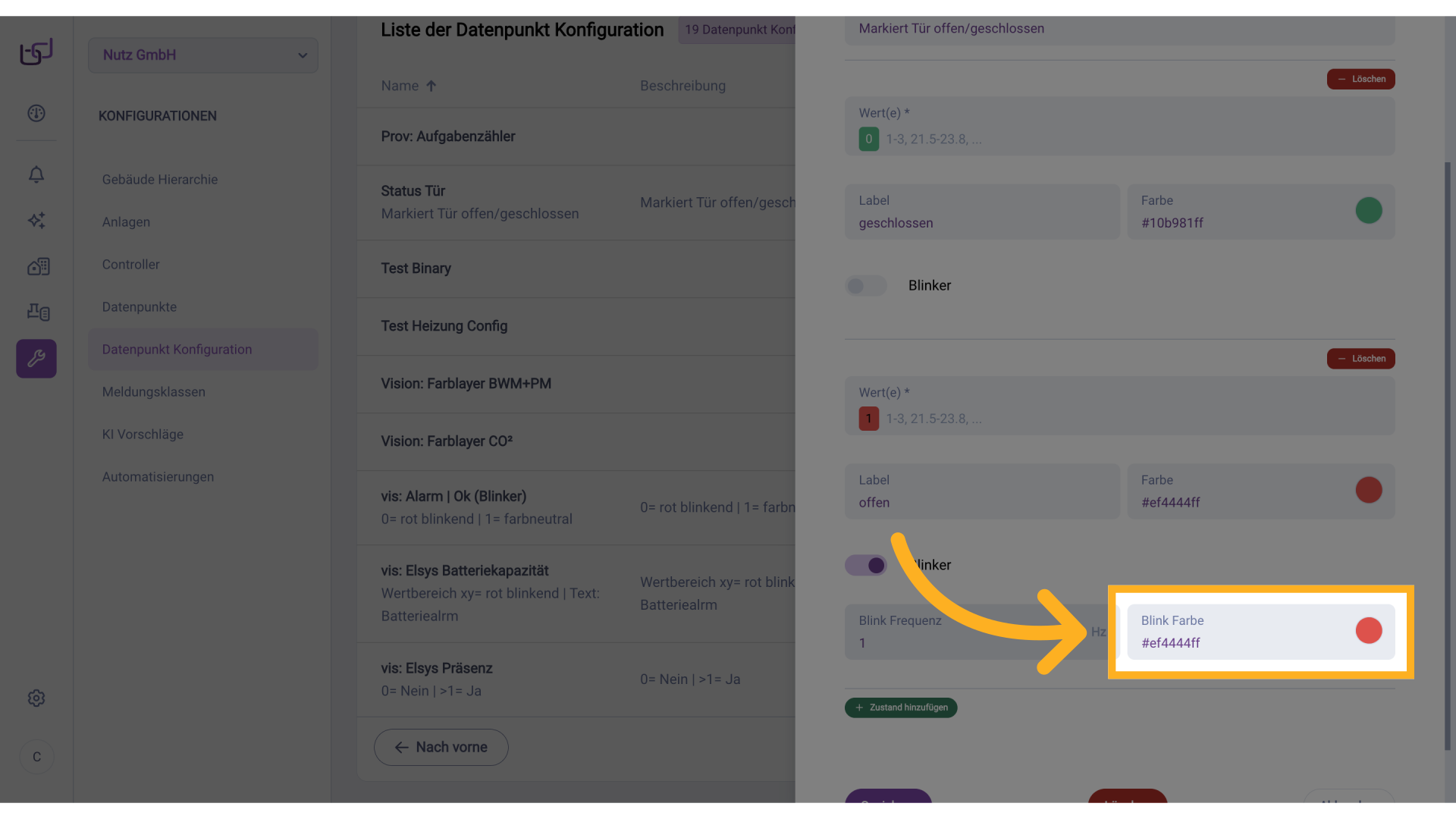

19. Blink Farbe

Über das Feld „Blink Farbe" können Sie die Farbe festlegen, in der der Datenpunkt während des Blinkens angezeigt wird.

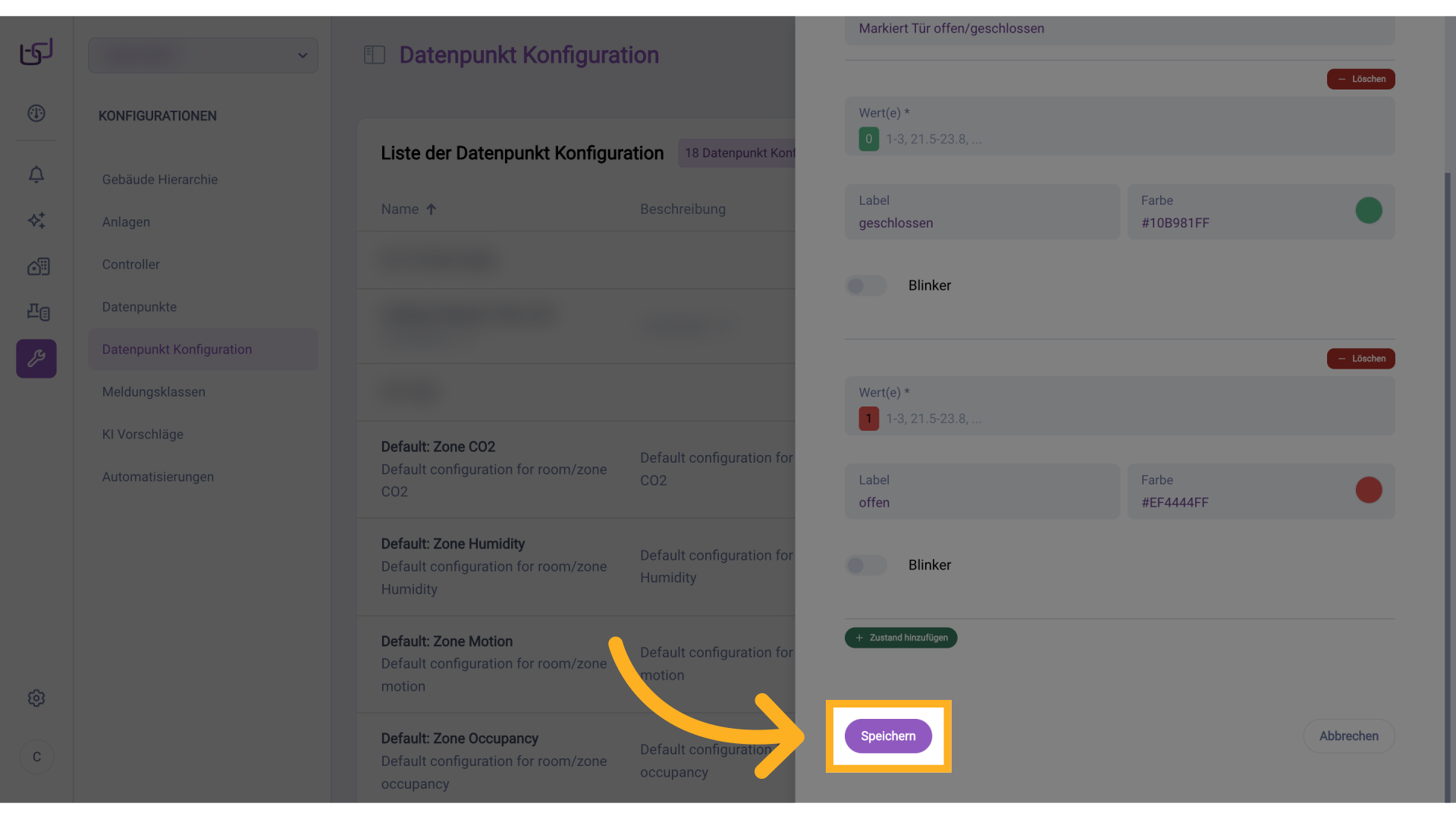

20. Speichern

Klicken Sie auf „Speichern", um die erstellte Datenpunkt Konfiguration zu übernehmen.

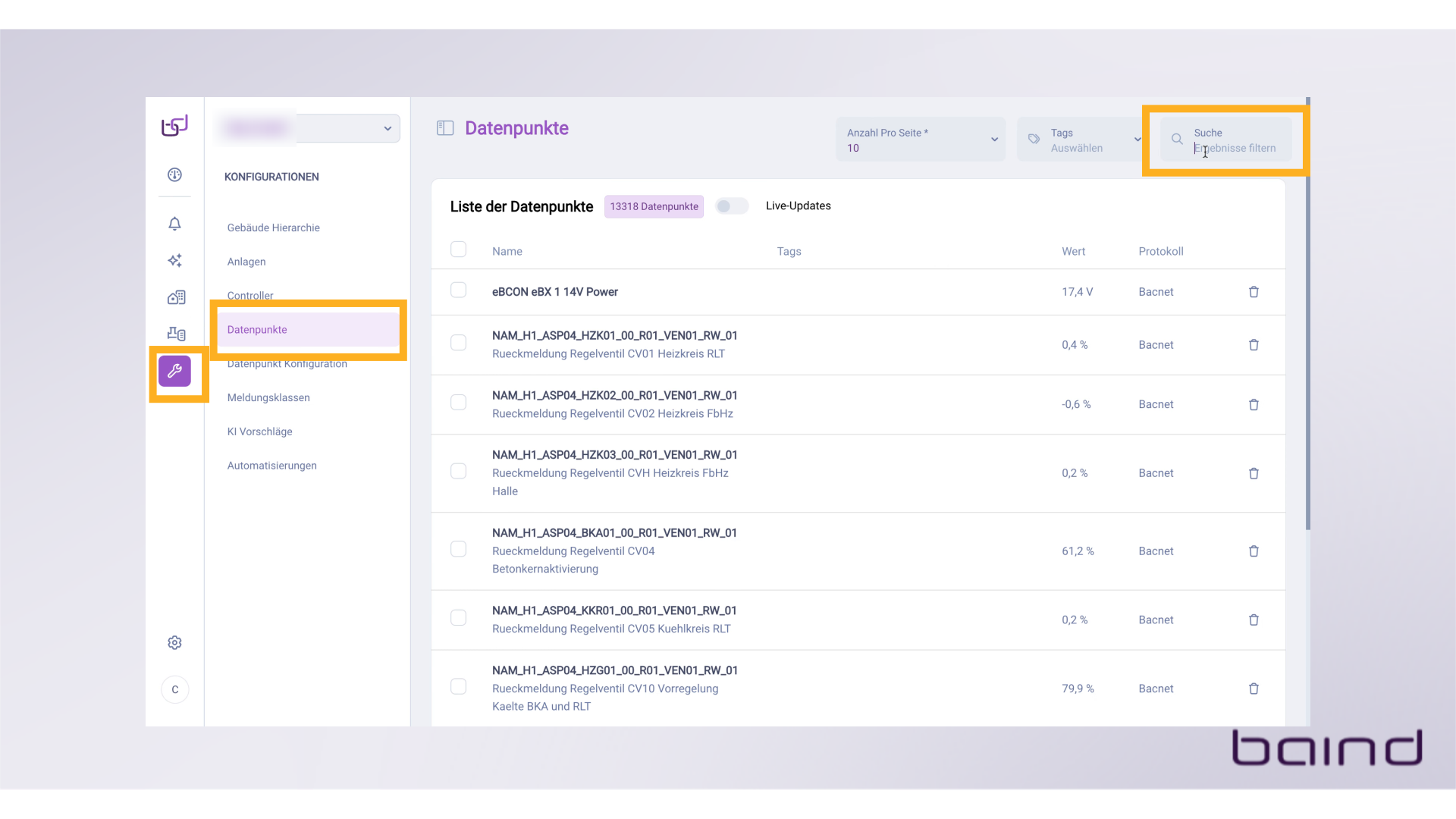

21. Konfiguration zuweisen

Um die Konfiguration nun den entsprechenden Datenpunkten zuzuweisen, navigieren Sie im Menü „Konfigurationen" zum Bereich „Datenpunkte" und suchen Sie über die Suchleiste nach den gewünschten Datenpunkten.

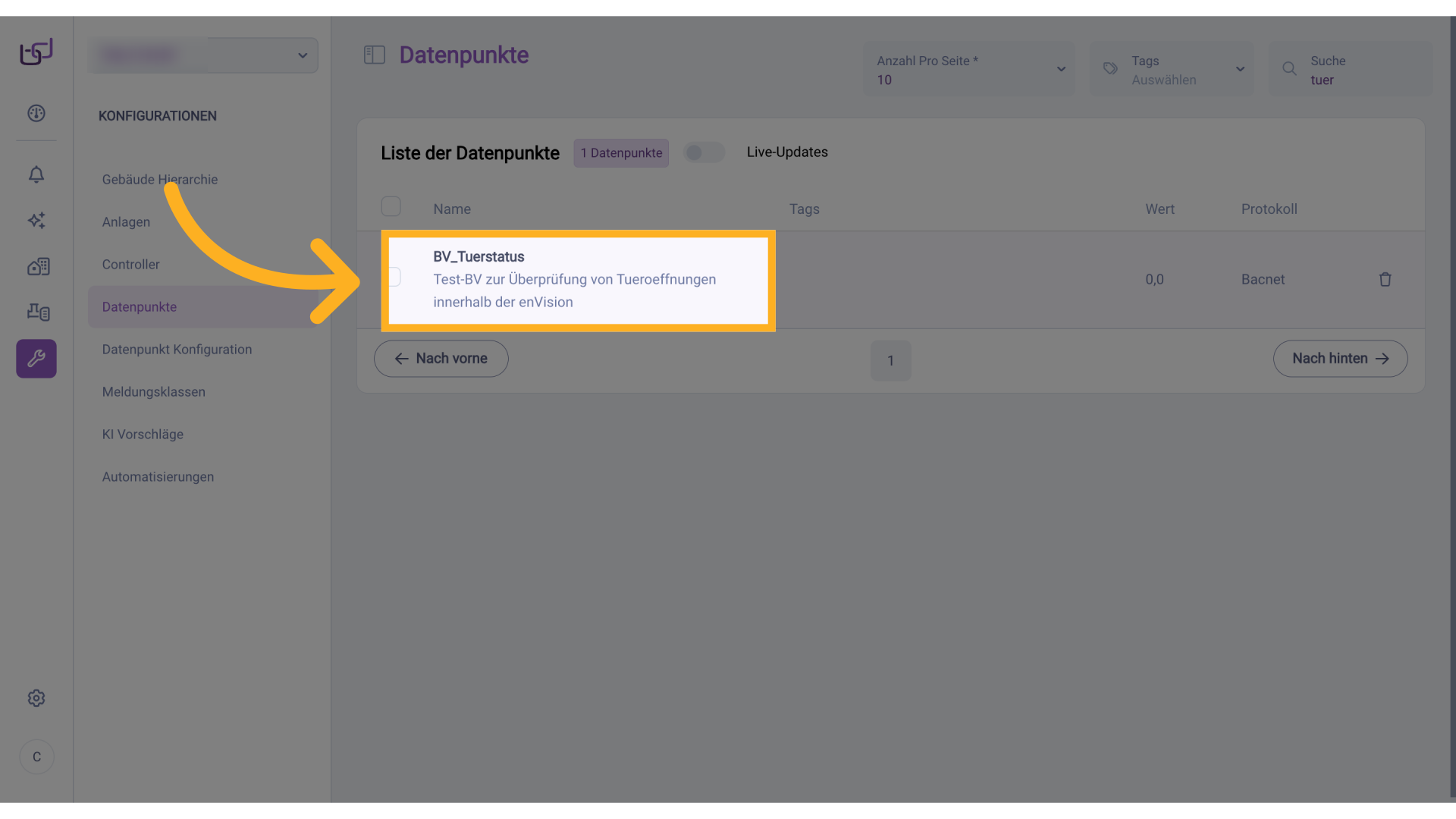

22. Konfiguration zuweisen

Wählen Sie den entsprechenden Datenpunkt aus.

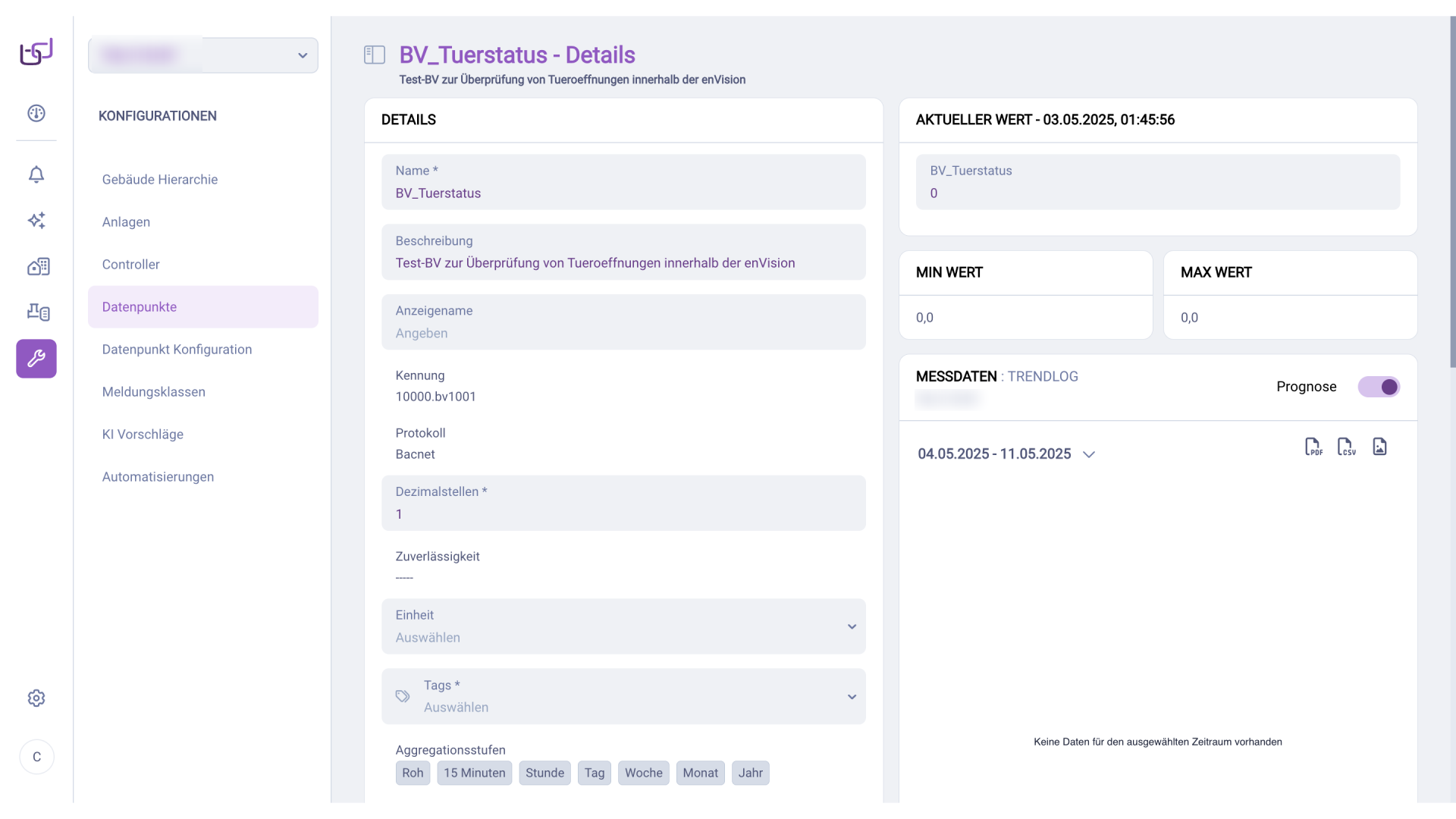

23. Konfiguration zuweisen

Scrollen Sie in der Detailansicht des ausgewählten Datenpunkts nach unten, um weitere Einstellungen vorzunehmen.

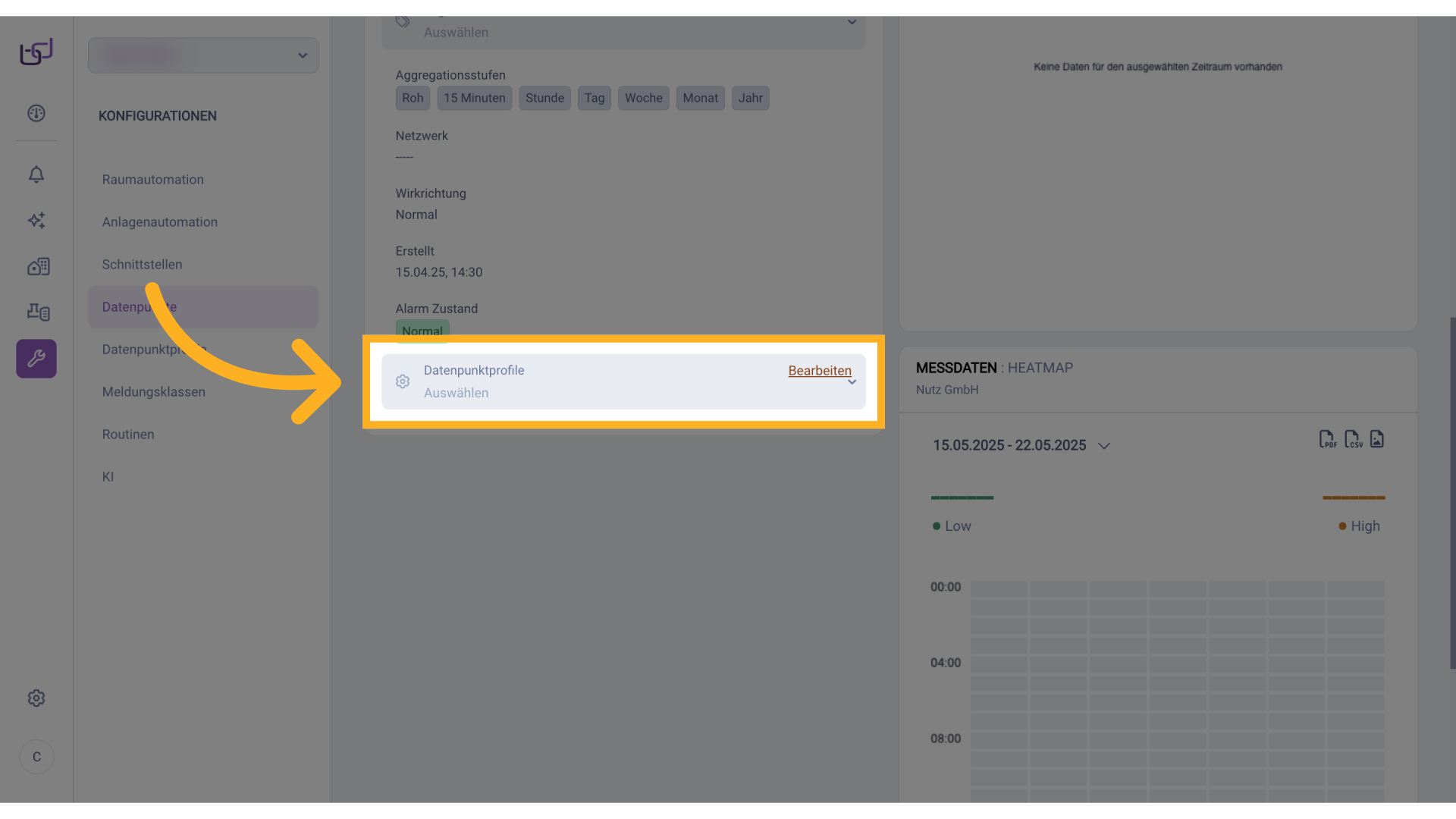

24. Konfiguration zuweisen

Klicken Sie dort auf den Eintrag „Datenpunkt-Konfiguration", um eine bestehende Konfiguration auszuwählen oder zuzuweisen.

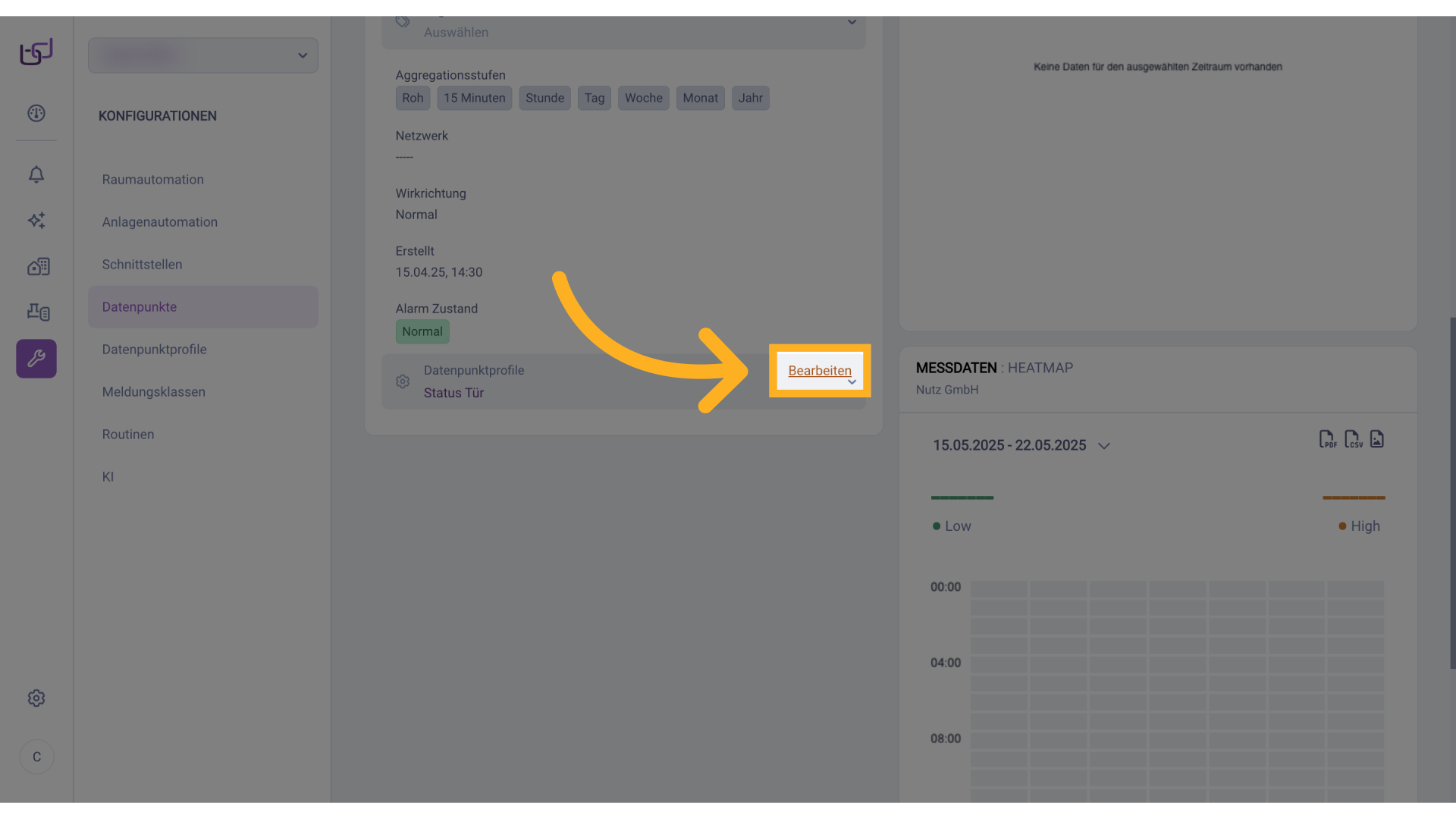

25. Konfiguration zuweisen

Wählen Sie in diesem Abschnitt die gewünschte Datenpunkt Konfiguration aus der Liste aus, um sie dem Datenpunkt zuzuweisen.

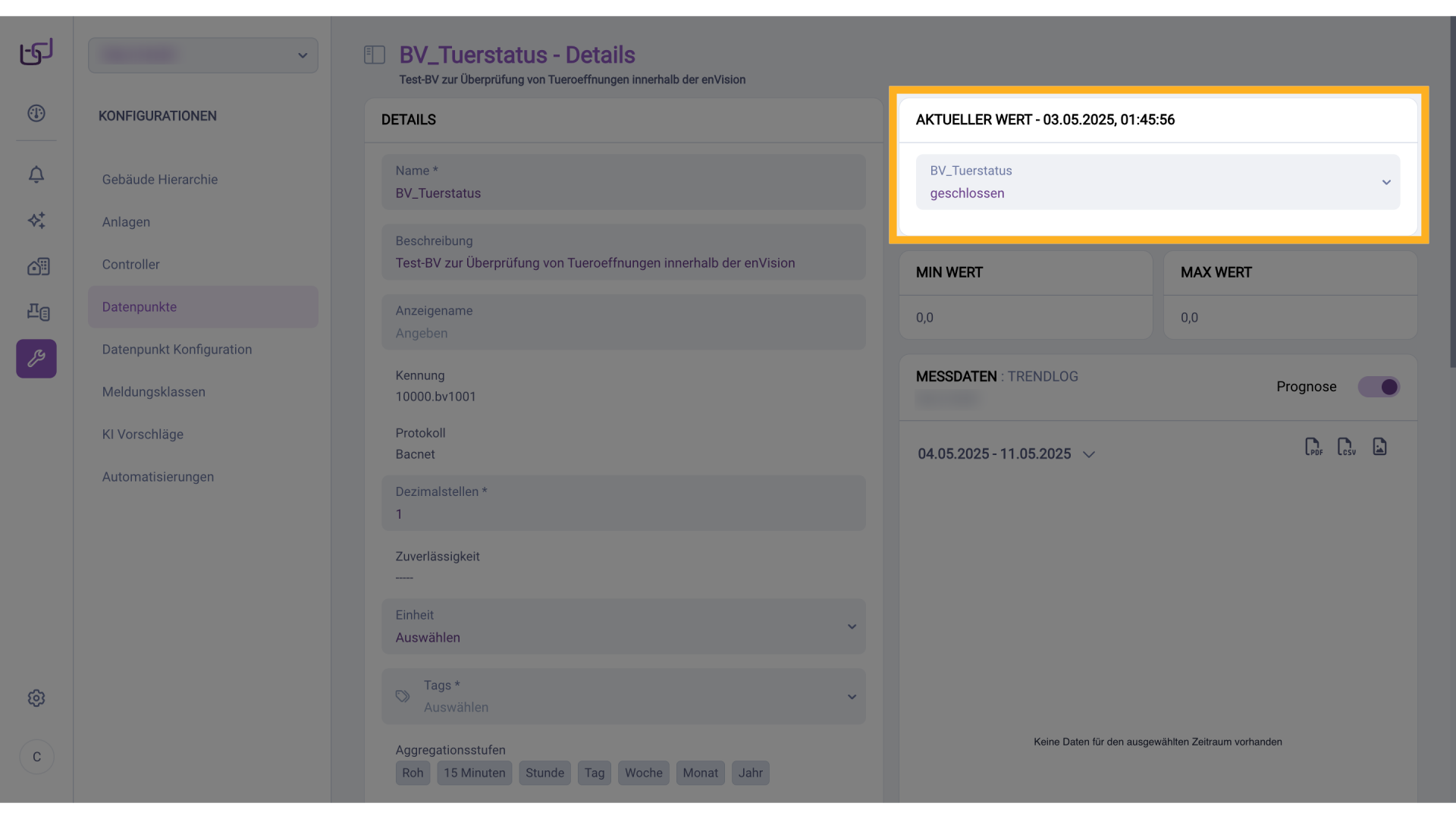

26. Aktueller Wert des Datenpunkts

Sie sehen nun unter „Aktueller Wert", dass der Wert des Datenpunkts nicht mehr als numerischer Wert (z. B. 0 oder 1) angezeigt wird, sondern entsprechend der vergebenen Labels – in diesem Fall erscheint anstelle der 0 nun „geschlossen".

27. Aktueller Wert des Datenpunkts

Auch in der Werteauswahl des Datenpunkts erfolgt die Auswahl nun nicht mehr zwischen den numerischen Werten 0 und 1, sondern anhand der vergebenen Zustandsbezeichnungen – in diesem Fall „geschlossen" und „offen".

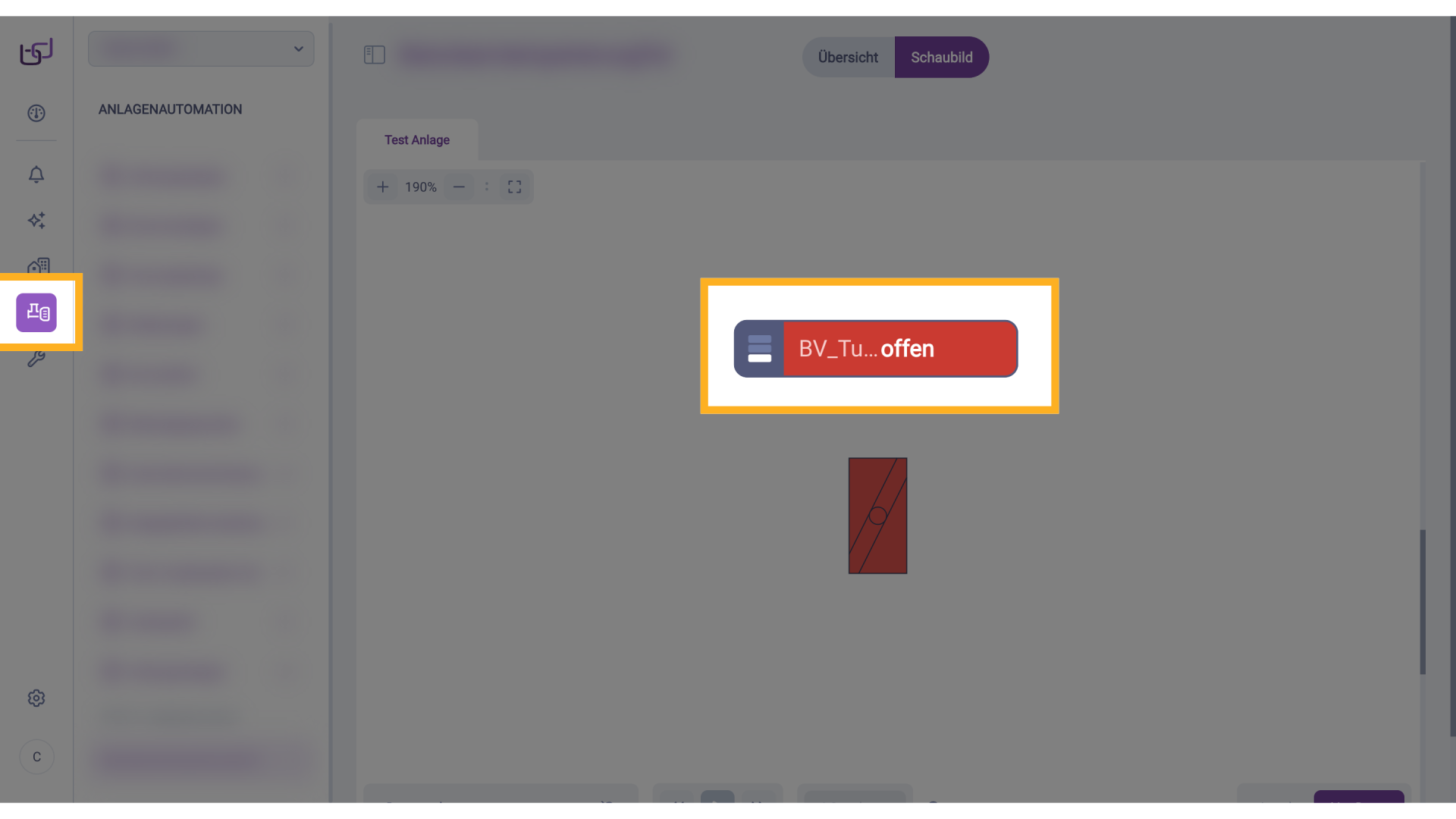

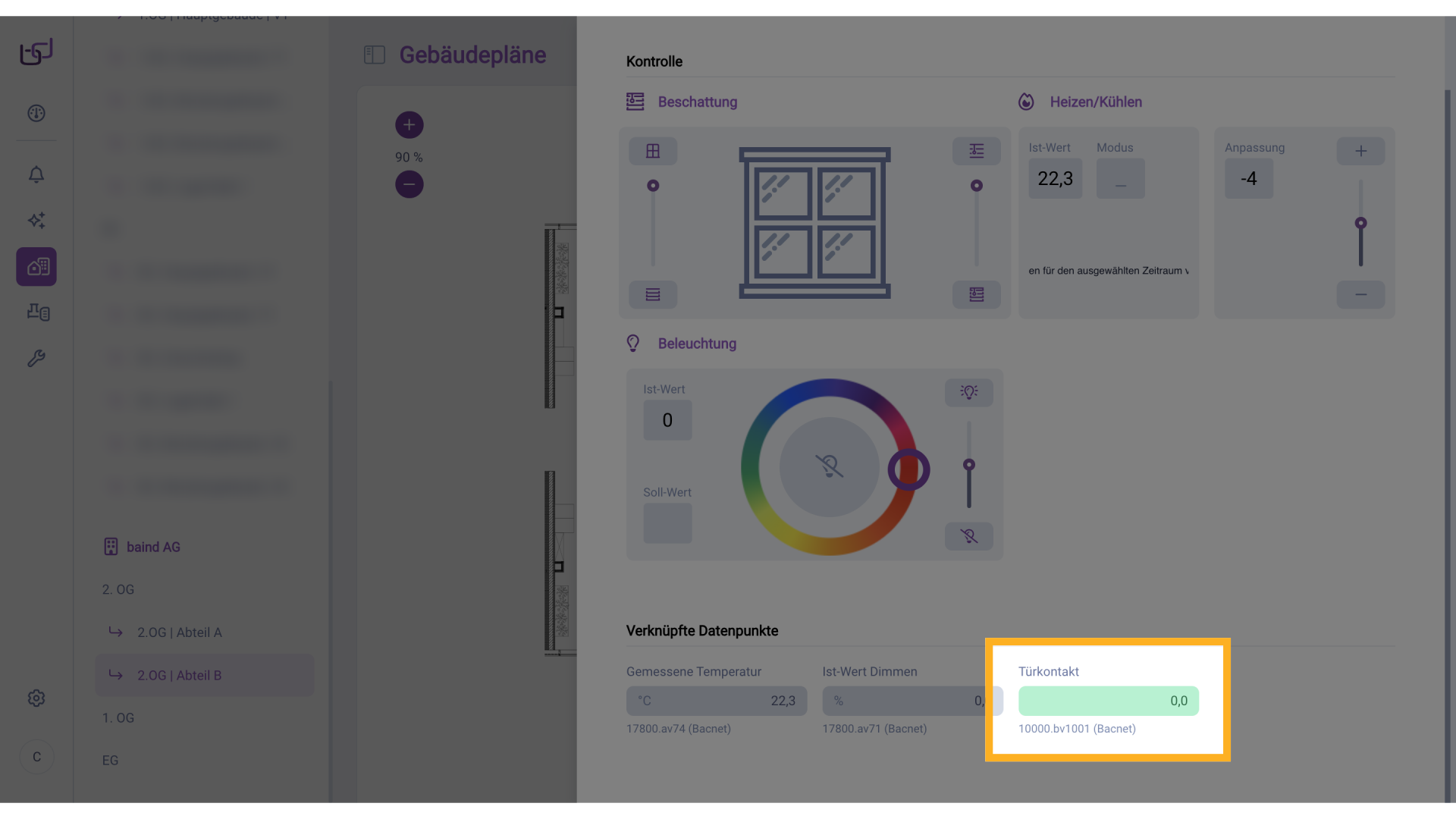

28. Ansicht Gebäudepläne

Schauen wir uns nun einen Raum in der Ansicht „Gebäudepläne" an, in dem dieser Datenpunkt als Teil des Gewerks Sicherheitstechnik als Türkontakt angezeigt wird, sehen wir, dass das Feld mit dem aktuellen Wert (derzeit 0) grün markiert ist – entsprechend der zuvor definierten Darstellung für den Zustand „geschlossen".

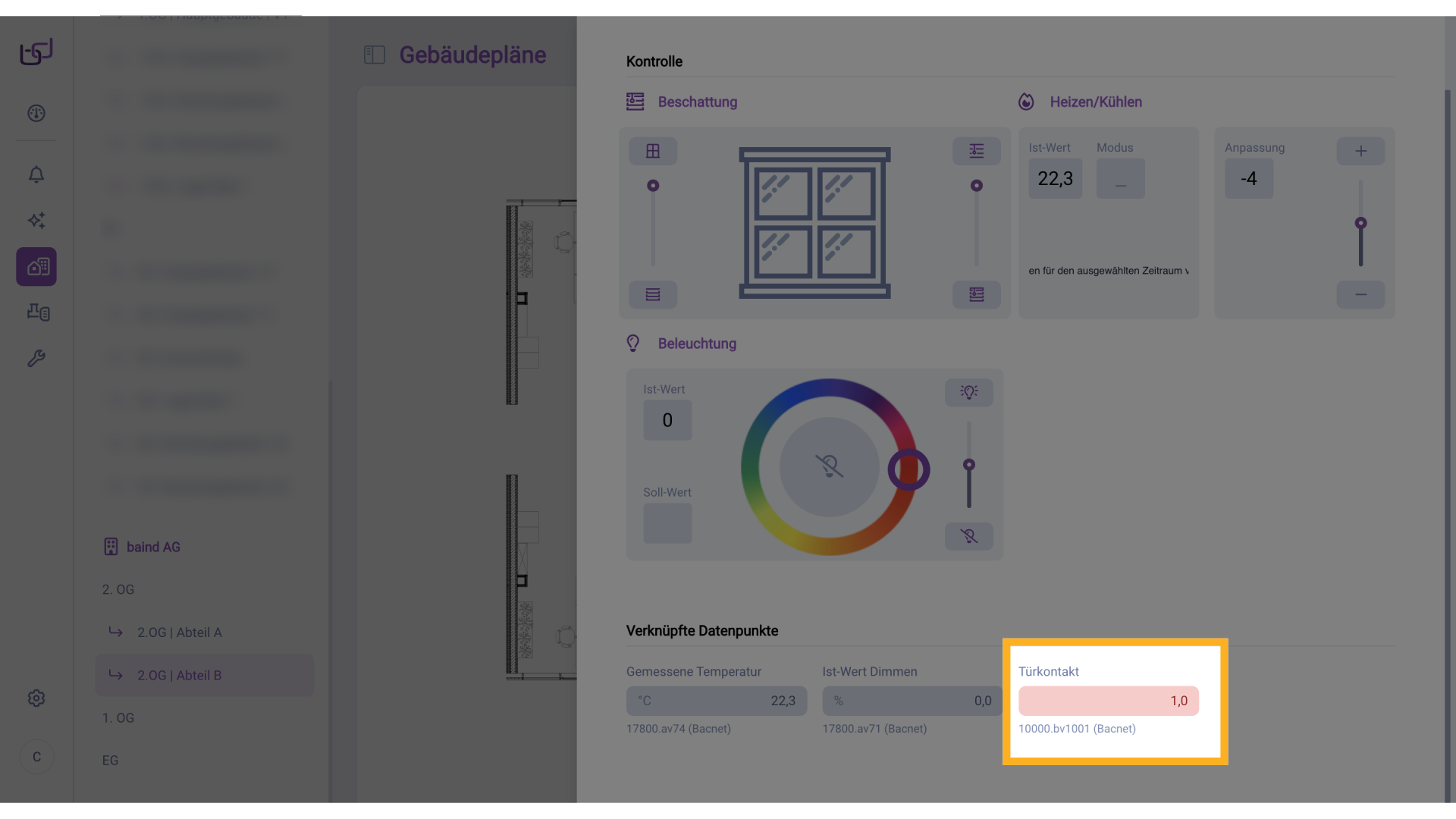

29. Ansicht Gebäudepläne

Liegt der Wert bei 1, wird das Feld entsprechend der Konfiguration rot markiert.

30. Default: Zone C02

Als Beispiel für die vordefinierten Datenpunkt Konfigurationen betrachten wir die Konfiguration „Default: Zone CO2".

31. Default: Zone C02

Hier sehen wir, dass eine CO2-Ampel definiert wurde: Werte im Bereich von 800 bis 10.000 sind rot markiert, Werte von 500 bis 799,99 erscheinen orange.

32. Default: Zone C02

Werte zwischen 0 und 499,99 werden grün dargestellt.

33. Ansicht Gebäudepläne

Wechselt man in die Ansicht „Gebäudepläne" und betrachtet einen Raum mit einem CO2-Sensor, dessen Datenpunkt mit dieser Konfiguration verknüpft ist, wird der aktuelle Wert – in diesem Fall 423 ppm – grün angezeigt. Dies entspricht der konfigurierten Darstellung für niedrige CO2-Konzentrationen.
